硅酸盐水泥的生产
矿渣硅酸盐水泥
矿渣硅酸盐水泥矿渣硅酸盐水泥是一种常用的建筑材料，具有优异的性能和广泛的应用范围。
本文将介绍矿渣硅酸盐水泥的基本特性、生产工艺、应用领域和未来发展趋势。
1. 基本特性矿渣硅酸盐水泥是一种以水泥熟料和矿渣为主要原料，通过混合、粉磨、烧结等工艺制成的水泥制品。
它具有以下主要特性： - 强度高：矿渣硅酸盐水泥的抗压强度和抗折强度较高，适用于承受大荷载的建筑结构。
- 耐久性好：矿渣硅酸盐水泥具有良好的耐久性，能够长期保持结构的稳定性。
- 工作性好：矿渣硅酸盐水泥在施工过程中易于搅拌、浇筑和养护，适用于不同的施工需求。
2. 生产工艺矿渣硅酸盐水泥的生产工艺主要包括以下几个步骤： 1. 原料准备：水泥熟料和矿渣按一定比例配制。
2. 研磨混合：将水泥熟料和矿渣一同送入水泥磨中研磨成细粉。
3. 制块成型：将磨好的水泥熟料和矿渣粉按一定比例配制成块状。
4. 烧成：将制块放入烧窑中进行高温煅烧，形成水泥熟料。
5. 粉磨：将煅烧后的水泥熟料再次磨成细粉，得到矿渣硅酸盐水泥成品。
3. 应用领域矿渣硅酸盐水泥在建筑行业中有广泛的应用，主要包括以下几个方面： - 混凝土：矿渣硅酸盐水泥可以作为混凝土配制的水泥材料，用于各类建筑的结构组件。
- 水泥制品：矿渣硅酸盐水泥可以用于制作水泥砖、水泥管等建筑材料。
- 路基工程：矿渣硅酸盐水泥可以作为路基材料的水泥，用于路面建设和修复。
- 耐火材料：矿渣硅酸盐水泥还可以用于耐火材料的生产，如砖窑、冶炼炉等的内衬材料。
4. 未来发展趋势随着建筑行业的不断发展，矿渣硅酸盐水泥也将迎来更多的机遇和挑战。
未来发展趋势可能包括以下几个方面： - 绿色环保：未来矿渣硅酸盐水泥的生产将更加注重环保和可持续发展，减少能源消耗和减少废弃物排放。
- 高性能材料：矿渣硅酸盐水泥将不断提高产品的性能，以满足建筑工程对材料品质的要求。
- 智能化生产：未来矿渣硅酸盐水泥的生产将趋向智能化，提高生产效率和产品质量。
通用硅酸盐水泥生产概述
01
通用硅酸盐水泥主要由硅酸三钙、硅酸二钙、铝酸三钙和铁铝
酸四钙等矿物组成。
水化反应
02
通用硅酸盐水泥与水混合后，各种矿物成分发生水化反应，释
放出热量并生成水化产物。
凝结与硬化
03
水化反应过程中，水泥浆逐渐失去塑性，开始凝结并最终硬化
成为坚硬的水泥石结构。
质量控制
原料质量
生产通用硅酸盐水泥的原料包括石灰石、黏土、铁粉等，需确保原 料质量稳定，以满足产品质量要求。
通用硅酸盐水泥生产 概述
目录
• 通用硅酸盐水泥简介 • 通用硅酸盐水泥的生产原料 • 通用硅酸盐水泥的生产工艺
目录
• 通用硅酸盐水泥的性能与质量控制 • 通用硅酸盐水泥的生产现状与发展趋势
01
通用硅酸盐水泥简介
定义与特性
定义
通用硅酸盐水泥是一种以硅酸钙 为主要成分的水硬性胶凝材料， 通过与水混合后能够迅速硬化并 保持强度。
根据生产配方，将不同成分的原料按 照一定的比例进行混合。
混合
通过混合机将配料后的原料进行均匀 混合，确保各成分在原料中分布均匀。
煅烧与冷却
煅烧
将混合均匀的原料送入回转窑中，在高温下进行煅烧，使原料中的化学成分发生反应，形成硅酸盐水泥熟料。
冷却
将煅烧后的熟料送入冷却机中进行冷却，降低熟料的温度，便于后续的包装和运输。
原料替代
研发新的原料替代技术，减少传统原料的使用， 降低生产成本。
节能减排技术
研发和应用新的节能减排技术，提高能源利用效 率和环保水平。
THANKS
感谢观看
铁粉
01
铁粉在通用硅酸盐水泥中主要作为矿化剂使用，可以加速水 泥的硬化速度和提高水泥的强度。
普通硅酸盐水泥分类(3篇)
第1篇一、引言水泥作为一种重要的建筑材料，广泛应用于建筑工程、道路桥梁、水利工程等领域。
普通硅酸盐水泥（简称“硅酸盐水泥”）是水泥产品中应用最为广泛的一种，具有强度高、耐久性好、施工方便等优点。
根据不同的生产原料、性能特点和使用要求，普通硅酸盐水泥可分为多种类型。
本文将对普通硅酸盐水泥的分类进行详细介绍。
二、普通硅酸盐水泥的分类1. 按照生产原料分类（1）硅酸盐水泥：以硅酸盐质原料为主，如石灰石、粘土、石英等，通过高温煅烧制得。
硅酸盐水泥具有良好的力学性能、耐久性和抗渗性，适用于各种混凝土工程。
（2）混合硅酸盐水泥：在硅酸盐水泥的基础上，加入一定比例的混合材料，如粉煤灰、矿渣、硅粉等。
混合硅酸盐水泥具有较好的耐久性、抗硫酸盐侵蚀性和抗碱骨料反应性，适用于环境要求较高的工程。
2. 按照凝结时间分类（1）早强硅酸盐水泥：具有较快的凝结时间，早期强度发展迅速。
适用于工期紧迫、要求早期强度高的工程。
（2）普通硅酸盐水泥：凝结时间适中，适用于一般混凝土工程。
（3）晚强硅酸盐水泥：凝结时间较长，适用于大体积混凝土工程。
3. 按照性能特点分类（1）抗硫酸盐硅酸盐水泥：具有良好的抗硫酸盐侵蚀性能，适用于硫酸盐含量较高的环境。
（2）抗渗硅酸盐水泥：具有良好的抗渗性能，适用于要求抗渗性能较高的工程。
（3）抗碱骨料反应硅酸盐水泥：具有良好的抗碱骨料反应性能，适用于骨料中含有活性氧化硅的工程。
（4）高铝硅酸盐水泥：具有较高的铝硅比，适用于高温、高压环境。
4. 按照用途分类（1）通用硅酸盐水泥：适用于一般混凝土工程，如民用建筑、工业建筑等。
（2）特种硅酸盐水泥：适用于特殊环境、特殊要求的工程，如水下工程、海洋工程、核电站工程等。
三、普通硅酸盐水泥的生产工艺1. 原料准备：选择合适的原料，如石灰石、粘土、石英等，经过破碎、磨细等处理。
2. 煅烧：将原料在高温下煅烧，生成熟料。
3. 熟料磨细：将熟料磨细，得到一定细度的水泥粉。
硅酸盐水泥的生产原料、工艺流程
聚煤网 2022-05-23 15:12:12 浏览 11摘要：以碳酸钙为主要成份的原料，是水泥熟料中 CaO 的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需 1.4~1.5 吨石灰质干原料，在生料中约占 80%摆布。
1.硅酸盐水泥的主要成份硅酸三钙(3CaO•SiO2)、硅酸二钙(2CaO•SiO2)、铝酸三钙(3CaO•AI2O3)、铁铝酸四钙(4CaO•AI2O3•Fe2O3) 其中： CaO 62~67%； SiO2 20~24%； AI2O3 4~7%；Fe2O3 2~6%。
2.硅酸盐水泥生产的主要原料(1) 石灰质原料：以碳酸钙为主要成份的原料，是水泥熟料中CaO 的主要来源。
如石灰石、白垩、石灰质泥灰岩、贝壳等。
一吨熟料约需 1.4~1.5 吨石灰质干原料，在生料中约占 80%摆布。
石灰质原料的质量要求品位 CaO (%) MgO (%) R2O (%) SO3 (%) 燧石或者石英(%)一级品＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0二级品 45~48 ＜3.0 ＜1.0 ＜1.0 ＜4.0(2)黏土质原料：含碱和碱土的铝硅酸盐，主要成份为 SiO2，其次为 AI2O3，少量 Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3 的主要来源。
黏土质原料主要有黄土、黏土、页岩、泥岩、粉砂岩及河泥等。
一吨熟料约需 0.3~0.4 吨黏土质原料，在生料中约占 11~17%。
黏土质原料的质量要求品位硅酸率铁率 MgO (%) R2O (%) SO3 (%) 塑性指数一级品 2.7~3.5 1.5~3.5 ＜3.0 ＜4.0 ＜2.0 ＞12二级品 2.0~2.7 或者 3.5~4.0 不限＜3.0 ＜4.0 ＜2.0 ＞12普通情况下 SiO2 含量 60~67%，AI2O3 含量 14~18%。
(3)主要原料中的有害成份① MgO：影响水泥的安定性。
水泥熟料中要求 MgO＜5%，原料中要求 MgO＜3%。
水泥_常见问题解答

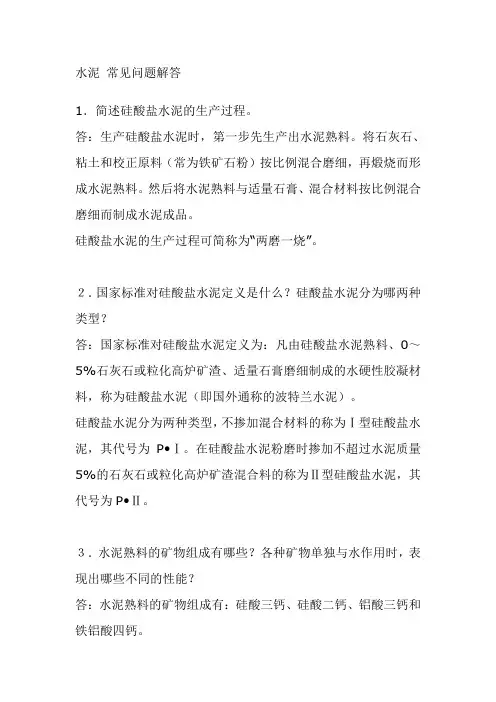

水泥常见问题解答1．简述硅酸盐水泥的生产过程。
答：生产硅酸盐水泥时，第一步先生产出水泥熟料。
将石灰石、粘土和校正原料（常为铁矿石粉）按比例混合磨细，再煅烧而形成水泥熟料。
然后将水泥熟料与适量石膏、混合材料按比例混合磨细而制成水泥成品。
硅酸盐水泥的生产过程可简称为“两磨一烧”。
２．国家标准对硅酸盐水泥定义是什么？硅酸盐水泥分为哪两种类型？答：国家标准对硅酸盐水泥定义为：凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。
硅酸盐水泥分为两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，其代号为P•Ⅰ。
在硅酸盐水泥粉磨时掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合料的称为Ⅱ型硅酸盐水泥，其代号为P•Ⅱ。
３．水泥熟料的矿物组成有哪些？各种矿物单独与水作用时，表现出哪些不同的性能？答：水泥熟料的矿物组成有：硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙。
各种矿物单独与水作用时，表现出不同的性能，见下才表。
水泥熟料矿物的组成、含量及特性能矿物名称硅酸三钙C3S 硅酸二钙C2S 铝酸三钙C3A 铁铝酸四钙C4AF矿物含量37%～60% 15%～37% 7%～15% 10%～18%矿物特性水化速度快慢最快快水化热大小最大中硬化速度早期强度后期强度抗干缩性耐腐蚀性快高高中差慢低高良好最快低低差最差快中低优中水泥中各熟料矿物的含量，决定着水泥某一方面的性能。
４．经水化反应后生成的主要水化产物有哪些？答：经水化反应后生成的主要水化产物有：水化硅酸钙和水化铁酸钙为凝胶体(它是水泥具有胶结性能的主要物质)，氢氧化钙、水化铝酸钙和水化硫铝酸钙为晶体。
在完全水化的水泥石中，凝胶体约为70%，氢氧化钙约占20% 。
5．影响硅酸盐系水泥凝结硬化的主要因素有哪些？答：影响硅酸盐系水泥凝结硬化的主要因素（1）水泥的熟料矿物组成及细度水泥熟料中各种矿物的凝结硬化特点是不同的，不同种类的硅酸盐水泥中各矿物的相对含量不同，上述两方面的原因决定了不同种类的硅酸盐水泥硬化特点差异很大。
硅酸盐水泥生产技术
硅酸盐水泥生产技术简介硅酸盐水泥作为一种常用的建筑材料，广泛应用于建筑、道路、桥梁等工程领域。
硅酸盐水泥的生产技术主要包括原料矿石的选矿、石灰石焙烧、磨坯制备、熟料制备以及水泥成品的生产等环节。
原料矿石的选矿硅酸盐水泥的主要原料包括石灰石、黏土、砂岩等。
在选矿过程中，首先需要对原料矿石进行分级筛分，以去除杂质。
然后需要进行化学分析，确定原料矿石的化学成分。
根据硅酸盐水泥的配方要求，进行原料的选择与配比。
石灰石焙烧石灰石焙烧是硅酸盐水泥生产的重要环节之一。
石灰石在高温下分解生成石灰（CaO），同时释放出一部分二氧化碳（CO2）。
焙烧过程需要控制热解温度和时间，以达到预定的石灰石分解率。
磨坯制备磨坯制备是硅酸盐水泥生产的关键环节之一。
石灰石经过焙烧后，得到的石灰石粉末进行研磨，得到较细的石灰石粉。
同时，黏土和砂岩经过破碎、研磨等工艺处理后，与石灰石粉混合，形成磨坯。
熟料制备磨坯通过在回转窑中的煅烧过程，形成硅酸盐水泥的主要原料熟料。
在煅烧过程中，熟料经历一系列的物理化学变化，形成了水泥熟料的主要成分。
熟料的煅烧温度和时间需要根据不同熟料成分的特点进行控制。
水泥成品的生产经过熟料制备后，熟料需要经过磨矿工艺，得到细度合适的水泥粉。
磨矿工艺的目的是将熟料颗粒进一步细磨，提高水泥的活性和强度。
磨矿过程一般采用球磨机或辊压机等设备进行。
结论硅酸盐水泥生产技术是一个复杂的工艺过程，涉及到原料选矿、石灰石焙烧、磨坯制备、熟料制备以及水泥成品的生产等多个环节。
通过科学的工艺控制和优化，可以制备出优质的硅酸盐水泥产品，满足不同工程领域的需求。
硅酸盐水泥生产概述
硅酸盐水泥生产概述简介硅酸盐水泥，也称硅酸盐胶凝材料，是一种常用的建筑材料，广泛应用于建筑、道路、桥梁等工程中。
它具有优良的物理和化学性能，能够提供建筑结构所需要的强度和耐久性。
硅酸盐水泥主要由石灰石和粘土等原料组成，经过研磨、混合和烧结等工艺过程得到。
它的生产过程复杂，需要高温和长时间的反应。
本文将对硅酸盐水泥的生产概述进行详细介绍。
原料准备硅酸盐水泥的原料主要包括石灰石（CaCO3）、粘土和其他辅助原料。
石灰石是一种主要的钙氧化物来源，粘土含有硅酸盐和铝氧化物。
辅助原料包括铁矿石、石膏等。
在原料准备过程中，首先需要对原料进行粉碎。
石灰石和粘土被送入球磨机进行研磨，使其达到一定的颗粒度要求。
然后，按照一定的配比将原料混合均匀。
最后，将混合后的原料送入预热器进行预热。
焙烧过程预热后的原料被送入旋转窑进行焙烧。
焙烧是硅酸盐水泥生产过程中最重要的步骤之一。
在焙烧过程中，原料在高温下发生化学反应，生成熟料。
焙烧过程可以分为四个区域：预热区、分解区、化合区和烧结区。
在预热区，原料被加热至500℃左右，水分逐渐蒸发。
在分解区，原料中的碳酸盐逐渐分解，释放出二氧化碳。
在化合区，原料发生化学反应，形成熟料。
在烧结区，熟料和其他辅助原料在高温下烧结成颗粒状物料。
磨磨加工磨磨加工是硅酸盐水泥生产的最后一个关键步骤。
它的主要目的是将焙烧后的熟料研磨成细度适宜的水泥粉。
熟料经过研磨机的磨磨滚筒加工，使其颗粒尺寸逐渐减小。
同时，添加适量的石膏和其他调节剂，调节硅酸盐水泥的性能。
经过适当的加工，水泥粉的细度可以满足建筑工程的要求。
包装与储存最后，经过磨磨加工的水泥粉被输送到包装机进行包装。
常见的包装方式包括袋装、散装和大包装。
袋装水泥多用于建筑施工，散装水泥多用于混凝土搅拌站，而大包装水泥多用于大型工程。
包装后的水泥袋可以直接运输和存储。
水泥在储存过程中要避免受潮和结块。
通常情况下，水泥应存放在干燥通风的仓库中，远离阳光和雨水。
第三节 硅酸盐水泥的生产工艺
(5) 液相的形成与熟料的烧结 液相的形成（1250~1280℃）
液相的组成：由氧化铁、氧化铝、氧化 钙、氧化镁和碱及其他组分 最低共熔温度：物料在加热过程中，两种或两种以上组分 开始出现液相的温度称为最低共熔温度。
其大小与组分的性质与数目有关。
液相量：液相量与组分的性质、含量、温度等因素 有关(一般为20~30%) 。液相多形成C3S容 易，但过多，会造成转窑内结圈，立窑内 结炉瘤等。
（1） 使熟料中的C3S和C2S呈介稳态存在，减少C3S分解， 防止β-C2S向γ-C2S转化而降低水硬活性，提高熟 料质量；防止MgO晶体长大，有利于水泥安定性 ；急冷熟料晶粒小，活性高；C3A主要呈玻璃体， 抗硫酸盐性能提高； （2） 改善熟料的易磨性； （3）回收熟料带走的热量，预热二次空气，提高窑的热 效率； （4）便于熟料运输、贮存与粉磨。
破碎：就是依靠外力（主要是机械力），克服固体物料内 聚力，将大块物料变成小块物料的过程。 破碎的方法： a)压碎 b)磨碎 c) 劈碎 d) 折碎 e)冲击破碎
根据破碎后物料粒度的大小，将破碎分为粗碎、
中碎和细碎三种。
入料粒度（mm） 粗碎 中碎 300 ~ 900 100 ~ 350 出料粒度（mm） 100 ~ 350 20 ~ 100
应能充分进行，必须使烧成带有一定的高度，还要 将煤的粒度、鼓风压力和通风情况加以综合考虑。 但是机立窑中料球如果在烧成带停留时间过长，易 产生过烧，引起结大块、炼边、甚至架窑，反而影 响产质量，增加不必要的能耗。 过短，将漏生。
(3) 冷却带 该带物料温度低于1300℃。在该带中，高温 熟料与从窑下鼓入的冷空气进行热交换，空气被 加热后进入烧成带供燃料燃烧之用。
C－S－A－F四元系统，不同温度下，液相的计算公式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按煅烧熟料窑的结构分为 ：立窑 回转窑：干法窑 湿法窑 立波尔窑 悬浮预热器窑
窑外分解窑
3.干法、湿法优缺点比较
干法：热耗低，但粉尘大，生料成分不均匀，熟料质量较湿法窑差。
湿法：热耗高，但电耗低，生料易于均化，熟料质量较较好且均匀 ， 且输送方便，粉尘飞扬少 。
4.现代立窑水泥生产的基本特征 现代立窑水泥应有的八项指标是：
• R：快硬性 对三天强度有较高要求
三. 品质指标（技术要求）
1. 不溶物：不溶物是指水泥经酸和碱处理，不能被溶解的残留物。 Ⅰ型≤0.75﹪ Ⅱ型≤1.50﹪
2.烧失量：水泥烧失量是指水泥在950～1000℃高温下燃烧失去的质量 百分数。 Ⅰ型≤3.0﹪ Ⅱ型≤3.5﹪ 普通水泥≤5.0﹪
3.细度：细度即水泥的粗细程度，通常以比表面积或筛余数表示 ．硅 酸盐水泥比表面积﹥３００ ㎡ /㎏
定时，均为废品。
2.不合格品 凡细度、终凝时间、不溶物、烧失量中的任一项不符合标准规定，
或混合材料掺加量超过最大限量、强度低于商品强度等级的指标时，该 水泥称为不合格品。水泥包装标志中的水泥品种、强度等级、生产者名 称、出厂编号不全的，也属于不合格品。
概述 三项建筑性能指标： 凝结时间、安定性、强度
GB1596的粉煤灰 GB2847火山灰质混合材料 GB203粒化高炉矿渣
作用：在粉磨水泥时与熟料、石膏一起加入磨内用以改善水泥性能、调 节水泥标号、提高水泥产量。如粒化高炉矿渣、石灰石等。
粒化高炉矿渣是高炉冶炼生铁所得以硅酸钙和铝酸钙为主要成分 的熔融物经淬冷成粒后的产品。
石灰石为水泥工业原料，在水泥中掺入少量石灰石可以起到混合材 料的作用。
硅酸盐水泥分两种类型:
不掺加混合材料的称Ⅰ型硅酸盐水泥，用代号P．Ⅰ表示；
在硅酸盐水泥粉磨时掺入不超过水泥质量5%的石灰石或粒化高炉 渣混合材料的称Ⅱ型硅酸盐水泥，用代号P．Ⅱ表示。其中P为波特兰 Portland的英文字首。
2.普通硅酸盐水泥 凡是由硅酸盐水泥熟料，6～15%混合材料，适量石膏磨细制成的水硬性 胶凝材料称为普通硅酸盐水泥（简称普通硅酸盐水泥）代号P·O 活性混合材料掺加量按重量百分比计＜15%，其中允许用不超过5%的窑 灰，或不超过10 %非活性混合材来代替。
(2) 强度等级与水泥标号 强度等级是按规定龄期的抗压强度和抗折强度来划分 ，各强度等
级水泥的各龄期强度值不得低于表数值（GB175¡ª99） 。
• 强度等级习惯称之水泥标号。俗称商品标号
• 硅酸盐水泥：42.5 42.5R 52.5 52.5R 62.5 62.5R 六个等级
普通硅酸盐水泥：32.5 32.5R 42.5 42.5R 52.5 52.5R 六个等 级
普通水泥８０方孔筛筛余≤１０﹪
4.凝结时间 水泥凝结时间是水泥从拌和水开始到失去流动性，即从可塑性状态
发展到固体状态所需要的时间，分初凝时间和终凝时间两种。
初凝时间：是指水泥加水拌和到标准稠度净浆开始失去塑性的时间。
终凝时间：是指水泥加水拌和起到标准稠度净浆完全失去塑性的时间。
初凝时间
终凝时间
硅酸盐水泥 ﹥45min
硬石膏 以无水硫酸钙（CaSO4）为主要成分的天然矿石 工业副产石膏：工业生产中以CaSO4为主要成分的副产品 作用：石膏是用作调节水泥凝结时间的组分，是缓凝剂。适量石膏 可以延缓水泥的凝结时间，使建筑施工中的搅拌、运输、振捣、砌筑等 工序得以顺利进行；同时适量的石膏也可以提高水泥的强度。 （3）活性混合材料 活性混合材：具有火山灰性或潜在水硬性的混合材料
第二章 硅酸盐水泥的生产
本章主要内容：
1.本章主要学习硅酸盐水泥的组分材料、生产技术要求与指标； 2.熟悉硅酸盐水泥的生产过程、生产方法和特点； 3.明确新型干法水泥生产的技术特征；
§2.1 硅酸盐水泥和普通硅酸盐水泥的标准
GB175-99内容如下 一、定义 1.硅酸盐水泥：凡是由硅酸盐水泥熟料，0¡ª5%石灰石或粒化高炉矿渣， 适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥。
（4）非活性混合材料 系指活性指标不符合标准要求的潜在水硬性或火山灰性的混合材
料以及砂岩和石灰石。 （5）窑灰
从回转窑窑尾废气中收集下的粉尘。
二. 强度与强度等级 (1)水泥强度
水泥强度是水泥试体净浆在单位面积上所能承受的外力。 通常以各龄期的抗压强度、抗折强度来表示水泥的质量。一般3d或 7d以前的强度为早期强度，28d及其后的强度称为后期强度，也有将3个 月以后的强用度称为后期强度。 通常用28d的强度作为水泥质量划分的强度等级。
安定性不良：水泥在凝结硬化过程中产生剧烈而不均匀的体积变化（体 积膨胀),称为安定性不良．
引起安定性不良的原因：熟料中游离氧化钙、氧化镁含量过高以及水泥 中石膏掺加量过多。
§2.1 硅酸盐水泥的生产方法
一.生产过程 硅酸盐水泥的生产过程通常可分为三个阶段： ◇生料制备 ◇熟料煅烧
◇水泥制成
二.生产方法 按生料制备方法分为： 干法、半干法、
﹤6.5h
普通水泥 ﹥45min
﹤10h
5.安定性 沸煮法检验合格
水泥硬化后体积变化的均匀性称为水泥体积安定性，简称安定性。
引起水泥安定性不良的原因主要有三种:熟料中游离氧化钙、方镁 石过高及水泥中石膏掺加量过多。
6.强度 水泥强度等级按规定龄期的抗压强度和抗折强度划分，各强度等级
水泥的个龄期强度不得低于表中数据（GB175—99） 。
7.氧化镁（MgO） 水泥中≤5﹪，如压蒸压蒸安定性试验合格允许放宽到6﹪ 水泥中氧化镁含量过高时，由于其缓慢的水化和体积膨胀效应可
使水泥硬化体结构破坏。采用压蒸安定性试验进行检验。
8.三氧化硫（SO3） 水泥中≤3.5﹪， 9.碱
四.验收规则 1.废品 凡氧化镁、三氧化硫、初凝时间、安定性中的任一
即国际上的波特兰水泥熟料，简称水泥熟料。是一种由主要含 CaO、SiO2、Al2O3、Fe2O3的原料按适当比例配合磨成细粉（生料）烧至部 分熔融，所得以硅酸钙为主要成分的产物。
（2）石膏
天然石膏：以二水硫酸钙（CaSO4·2H2O）为主要成分的天然矿石。 GB5483
