接地变的工作原理及接地变的作用1、接地变的工作原理对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。
接地变压器有二种：Z型接地变压器（ZN、ZN，yn）和星形/三角形接线变压器（YN，d）。
现在，多用Z型接地变压器，其中性点可接入消弧线圈。
Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。
接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。
Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。
当Z型接地变压器中性点接入消弧线圈时，可使消弧线圈补偿电流自由地流过，因此Z 型变压器广为采用作接地变压器。
Z型接地变压器，还可装有低压绕组，接成星形中性点接地（yn）等方式，作为所用变压器使用。
Z型接地变压器有油浸式和干式绝缘两种，其中树脂浇注式是干式绝缘的一种。
适用范围：适用于容量为220千伏安及以下，电压为35千伏及以下的油浸式Z型接地变压器。
对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。
对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。
接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈。
接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。
而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。
一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。
当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。
发电机中心点接地变压器的作用
为什么要装设发电机中性点接地变压器1.高电阻接地,可以限制接地电流,还可以适当减少接地过电压,但是没有必要弄一个很大的高电阻直接接到发电机中性点与大地之间.而是弄一个小电阻,再弄一台接地变压器,接地变压器的原边接中性点与地之间,副边接上一个小电阻即可,根据公式,一次侧呈现的阻抗等于二次侧电阻乘以变压器变比的平方,所以有接地变压器,可以用一个小电阻来发挥一个高电阻的作用.2.发电机接地的时候,中性点对地有电压,这个电压等于就加在了接地变压器的原边,那么副边自然能感应出一个电压,这个电压可以做为发电机接地保护的判据,即可以用接地变压器抽取零序电压.我本来的意思时,高阻接地方式,比中性点不接地的过电压要小,但相比中性点直接接地的话,短路电流小了,所以是一个折中的方法.这里短路电流小是相对与直接接地方式来说的.楼上师傅批评的是,如果相对与自然电容电流来讲,中性点经高电阻构成了回路,电阻再高也有了回路,所以肯定比中性点不接地时接地电流要大了,但是为了限制过电压,也只能这样.总之,过电压和过电流总是相互矛盾的.但也许限制过电压和限制过电流都是相对与中性点不接地的时候来说的,也就是相对与自然电容电流,小弟受教了,谢谢师傅!~经sutsosth师傅的批评,反省一下自己不大严谨的毛病, 阅读了相关专著,作个总结:对于各种接地方式的接地短路电流和弧光接地过电压的大小,一目了然,和大家分享.,.自己也学习了,..常用中性点接地方式: 不接地直接接地经高电阻接地经消弧线圈接地接地时短路电流: 较小最大较大最小(同脱谐度有关)接地弧光过电压: 最大最小较小较大(但过电压概率不高)关于PT开口三角电压对于中性点接地的110kv和220kv的大电流接地系统，发生单相金属性接地时开口三角的电压是100v，虽然电压都仍为相电压但开口三角的pt变比是110kv/1.732（根3，根号不好打）/100/3；所以发生单相接地是100v；对于10kv和6kv中性点不接地系统他的开口三角pt变比是10kv/1.732/100/1.732，所以发生单相接地时的电压也是100v。
三相接地变压器的原理及作用
三相接地变压器的原理及作用答案：三相接地变压器的原理及作用主要体现在以下几个方面：原理：三相接地变压器的原理基于电磁感应原理，通过三相变压器的工作原理实现电压转换。
它有三个铁芯柱，每个铁芯柱都绕着同相的2个线圈，一个是高压线圈，另一个是低压线圈。
这种设计使得三相变压器具有更高的效率和稳定性。
接地变压器的设置是为了在没有中性点连接的情况下为电力系统提供中性点连接接地，通常用于三角连接的电力系统。
它为中性点提供了一条低阻抗路径，还能在系统发生接地故障时限制瞬态过电压。
作用：防护作用：接地变压器通过将电气设备的接地电势与大地的电势相连，降低电气设备和人体的触电危险，防止电气设备过电压和过电流对设备造成损坏。
减小电气设备的接地电阻：通过降低接地电阻，将电气设备的接地电势调整到与大地的电势一致，防止设备引起的电压过大，减小电气设备发生故障的概率。
保持电气设备的性能稳定：通过与大地连接，消耗电气设备中的感应电流和静电电荷，减小电气设备中的电位差，保持设备的性能稳定，延长设备的寿命。
疏导雷击电流：通过与地面相连接，可以将雷击电流引入地下，保护电气设备免受雷击的损害。
实现电压转换：将高电压降低到适合地面使用的低电压，通过电磁感应原理，将输入端的高电压转换为输出端的低电压。
保护电力系统的安全：通过调整输出电压，使电力系统保持在一个合适的电压范围内，从而保护电力系统的安全。
实现电能的分配和计量：根据实际需求，将电能分配到不同的低压线路上，实现电能的合理分配，同时方便对电能的使用进行管理和收费。
隔离功能：将高压部分与低压部分进行电气隔离，防止高压电对人体和设备的危害。
抗干扰功能：具有良好的抗干扰性能，可以有效地抑制电磁干扰，保证电力系统的稳定运行。
节能功能：根据负载的变化，自动调整输出电流的大小，从而减少电能的损失，实现节能。
总之，三相接地变压器在电力系统中扮演着至关重要的角色，不仅确保了电力系统的稳定运行，还提高了供电质量，保护了设备和人身安全。
接地变压器原理
接地变压器原理
接地变压器是一种将高压电源信号转换为低压信号的装置。
其基本原理是利用电磁感应的原理，通过变压器的磁通耦合作用，将输入端的电压信号传递到输出端，同时降低电压值。
具体来说，接地变压器由一个主线圈和一个副线圈组成。
主线圈通常与高压电源连接，而副线圈则与输出设备连接。
两个线圈通过铁芯实现电磁感应的耦合。
当主线圈上的电流通过变压器时，会在铁芯中产生一个磁场。
这个磁场会穿透到副线圈中，并在副线圈中产生感应电动势。
根据电磁感应的原理，感应电动势的大小与主线圈的电流大小成正比。
通过调整主线圈和副线圈的匝数比例，可以实现输入电压到输出电压的降压作用。
例如，如果主线圈的匝数比副线圈多，那么输出电压将会比输入电压低。
此外，接地变压器还有一个重要的作用就是保护电气设备和人身安全。
当电器设备出现漏电或短路时，会导致接地变压器上的电流增大。
接地变压器会将这部分电流引导到地下，从而减小了人体触电的危险。
总的来说，接地变压器通过电磁感应的原理将高压信号转换为低压信号，并起到了保护设备和人身安全的作用。
它是现代电气系统中不可或缺的重要组成部分。
三相接地变压器的原理及作用
三相接地变压器的原理及作用嘿，朋友们！今天咱来聊聊三相接地变压器。
这玩意儿啊，就像是电路世界里的一位默默守护的卫士！你看啊，三相接地变压器的原理其实并不复杂。
它就像是一个神奇的转换器，把高电压变成低电压，或者把低电压变成高电压。
这就好比咱人有时候要根据不同的场合换不同的衣服一样，得适应环境嘛！它通过巧妙的绕组设计，让电流和电压在其中流转，实现这种神奇的变换。
那它的作用可大了去了！就说在电力系统中吧，它能保障电力的稳定传输。
这就好像是道路上的交通信号灯，没有它，那车辆不就乱套啦？它能让电流乖乖地按照规定的路线走，不捣乱。
而且啊，它还能在一些特殊情况下起到保护作用呢！比如遇到短路啦、过载啦之类的情况，它就会挺身而出，像个勇敢的战士一样保护其他设备不受损害。
咱再打个比方，三相接地变压器就像是一个团队里的老大哥。
平时可能不太起眼，但关键时刻那绝对是靠得住的！它让整个电力系统能够和谐有序地运行，就像一个大家庭一样和睦。
没有它，那电力系统可能就会变得乱糟糟的，各种问题都会冒出来。
你想想看，如果没有三相接地变压器，那我们的生活得变成啥样？家里的电灯可能会忽明忽暗，电器说不定随时会坏掉，那多麻烦呀！所以说，可别小看了这个家伙，它可是为我们的生活默默奉献着呢！它就像是一个低调的英雄，在幕后默默工作，却给我们带来了光明和便利。
咱得感谢它呀！是不是觉得很神奇？是不是对这个三相接地变压器有了更深的认识？它真的是电力世界里不可或缺的一部分呢！以后再看到那些电线杆啊、变电站啊，你就可以想想里面说不定就有三相接地变压器在努力工作呢！它虽然不显眼，但却至关重要，这就是它的魅力所在啊！总之呢，三相接地变压器就是这么个厉害又重要的玩意儿，咱可不能小瞧了它！。
变压器为什么要一点接地

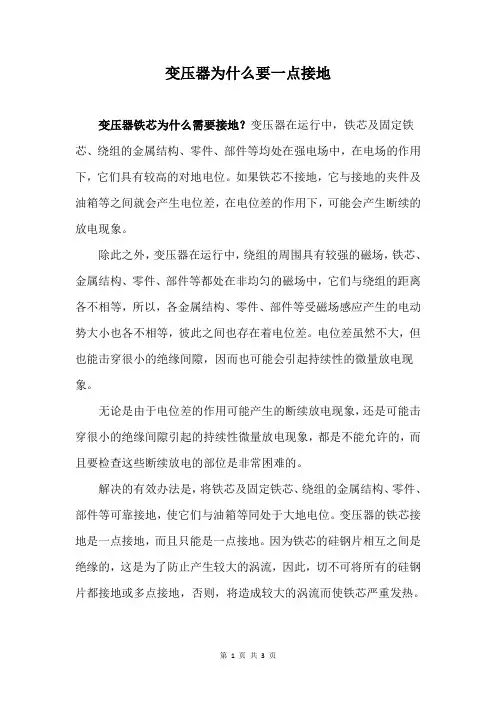

变压器为什么要一点接地变压器铁芯为什么需要接地？变压器在运行中，铁芯及固定铁芯、绕组的金属结构、零件、部件等均处在强电场中，在电场的作用下，它们具有较高的对地电位。
