农村沼气建设技术标准
《农村燃气工程技术导则》解读
《农村燃气工程技术导则》解读张涛【摘要】阐述《农村燃气工程技术导则》与GB 50028-2006《城镇燃气设计规范》的不同之处(适用范围、导向性不同;章节设置及内容不同;管道材料及压力级制不同;用气房间和安全设施要求不同;针对农村特殊问题的条文),对要点进行解读.【期刊名称】《煤气与热力》【年(卷),期】2018(038)011【总页数】3页(P后插1-后插3)【关键词】技术导则;农村燃气;条文解读【作者】张涛【作者单位】中国市政工程华北设计研究总院有限公司,天津300074【正文语种】中文【中图分类】TU996.61 概述《农村燃气工程技术导则》(以下简称《导则》)是根据住房和城乡建设部《关于做好<煤改气>工程质量和运行安全有关工作的通知》(建办城电[2018]4)的要求编制的指导性技术标准。
主编单位为中国市政工程华北设计研究总院有限公司。
本导则经过了起草阶段讨论、广泛征求农村“煤改气”工程设计、管理和燃气公司等单位的意见以及最后定稿讨论等三个阶段，将于近期由住房和城乡建设部发布，预计2018年年底实施。
本导则适用于农村燃气工程的设计、施工验收与运行维护。
不适用于农村沼气供气工程和统一规划、统一建设的新型农村社区中的家庭用户、市政道路上的燃气工程，该部分工程的设计、施工及验收不属本导则范围，应按国家现行有关标准执行。
本导则与GB 50028—2006《城镇燃气设计规范》(以下简称《燃规》)的不同之处主要在以下5个方面：适用范围、使用对象不同；章节设置及内容不同；管道材料及压力级制不同；用气房间和安全设施要求不同；对农村的特殊问题给出了新的条文和规定。
本文主要针对《导则》中的不同之处进行解读。
2 《导则》适用范围及导向性① 《导则》适用于从区域性气源点，通过输配系统供给农村家庭用户(炊事、洗浴与供暖)用气、商业用户用气、公共福利用户(含供暖站、学校、幼儿园、卫生院和养老院等)用气、工业企业生产用气的农村燃气工程，包含与之配套的供气厂站、输配系统、调压设施、用户管道及用气设施等的设计、施工与运行维护。
NYT 667-2011沼气工程规模分类
中华人民共和国农业行业标准NY／T667－2011代替NY／T667－2003沼气工程规模分类Classification of scale for biogas engineering2011－09－02 发布 2011－12－01 实施中华人民共和国农业部发布目次前言 (II)1 范围 (1)2 术语 (1)3 规模分类方法 (2)4 规模分类指标 (2)附录 A (4)前言本标准由中华人民共和国农业部提出并归口。
本标准起草单位：农业部沼气科学研究所。
本标准主要起草人员：施国中、邓良伟、颜丽、梅自力、蒲小东、宋立。
附录A为资料性附录。
本标准代替了NY／T667－2003。
沼气工程规模分类1 范围本标准规定了沼气工程规模的分类方法和分类指标。
本标准适用于各种类型新建、扩建与改建的农村沼气工程，不适用于户用沼气池和生活污水净化沼气池。
其它类型沼气工程参照执行。
2 术语下列术语适用于本文件。
2.1沼气工程biogas engineering采用厌氧消化技术处理各类有机废弃物（水）制取沼气的系统工程。
2.2厌氧消化装置anaerobic digester对各类有机废弃物（水）等发酵原料进行厌氧消化并产生沼气、沼渣和沼液的密闭装置。
2.3厌氧消化装置单体容积volume of individual digester一个沼气工程中单个厌氧消化装置的容积。
2.4厌氧消化装置总体容积total volume of digesters一个沼气工程中所有厌氧消化装置的总容积。
2.5日产沼气量daily biogas production厌氧消化装置全年产沼气量的日平均值。
NY／T667－20112.6配套系统accessory installations发酵原料的预处理（收集、沉淀、水解、除砂、粉碎、调节、计量、加热等）系统；进出料系统；回流、搅拌系统；沼气的净化、储存、输配和利用系统；计量系统；安全保护系统；监控系统；沼渣、沼液综合利用或后处理系统。
河南省人民政府办公厅关于印发2007年全省农村沼气建设实施意见的通知-豫政办[2007]27号
![河南省人民政府办公厅关于印发2007年全省农村沼气建设实施意见的通知-豫政办[2007]27号](https://img.taocdn.com/s3/m/5dcba9542f3f5727a5e9856a561252d381eb2047.png)
河南省人民政府办公厅关于印发2007年全省农村沼气建设实施意见的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 河南省人民政府办公厅关于印发2007年全省农村沼气建设实施意见的通知(豫政办[2007]27号)各市、县人民政府，省人民政府有关部门：《2007年全省农村沼气建设实施意见》已经省政府同意，现印发给你们，请认真组织实施。
河南省人民政府办公厅二○○七年四月四日2007年全省农村沼气建设实施意见一、指导思想和工作目标全省农村沼气建设要以党的十六届五中、六中全会精神为指导，以发展现代农业、推进社会主义新农村建设为宗旨，以建设生态家园、实现生态富民为目标，坚持“示范带动、全面发展、质量优先、服务至上、开拓创新、提高水平”的方针，突出抓好建池质量和技术服务，努力实现我省农村沼气建设事业又好又快发展。
2007年全省新增农村户用沼气50万户，培训沼气工10000名，建设沼气服务站1500个；结合养殖业发展，大力推进农村大中型沼气工程建设。
二、工作进度（一）启动阶段（1月1日-3月31日）。
积极开展宣传动员、技术培训和试点建设。
通过召开会议和新闻媒体宣传，让沼气建设深入人心，在全社会营造良好的沼气建设氛围。
重点选择有一定基础条件和积极性的村、户开展试点示范建设，加强技术培训。
此阶段完成目标任务的10%。
（二）实施阶段（4月1日-5月31日）。
充分利用气温回升、少雨农闲这一沼气建设的黄金季节，抓紧时间，组织力量大力实施，掀起全省沼气建设高潮。
此阶段要完成目标任务的60%。
（三）完成阶段（6月1日-11月15日）。
做好已建池的规范安装和使用，对照任务加大力度，高标准、严要求，按质按量完成扫尾工作。
沼气池设计规范
/m /m 农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池 ) 设计原则要求几何尺寸的确定和结构设计。
本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型 (发酵间 10m 3以内 )水压式沼气池设计。
2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时， 所示版本均为有效。
所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4750---1984 农村家用水压式沼气池标准图集 GBJ 3---88 砌体结构设计规范 GBJ9---87 建筑结构荷载规范 GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。
3.2 坚持适用、卫生、平面布局合理，外型美观。
3.3 池盖顶端复土厚度不小于 200mm 。
3.4 强度安全系数 K ≥ 2.65。
3.5 正常使用寿命 20 年以上。
4、设计要求4.1 设计技术参数。
4.1.1 沼气压力。
4.1.1.2 最大工作压力 13KPa 。
34.1.2 产气率： 0.15m /m 4.1.3 投料量3· d ； 0.2m 3 3· d ； 0.25m 3 3· d ； 0.3m 3 /m 3·d 。
4.1.3.1 最小投料量按发酵间总容积的 50% 。
4.1.3.2 最大投料量按发酵间总容积的 90%。
4.1.4 贮气量 正常贮气量为日产气量的50%。
4.2 工艺流程人畜粪便 (青草及农业废物 ) →进料间 →厌氧发酵间 → 水压 (出料 )间 → 农田。
在有条件的地 方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。
4.3 形状及平面布局形状及平面布局按 GB/T4750 选用。
4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计 成椭球形或单跨拱长方形。
沼气工程技术规范和标准
沼气工程技术规范和标准
沼气工程是利用有机废弃物进行生物发酵产生沼气的一种可持续能源技术。
在
沼气工程的建设和运行过程中，遵循一定的技术规范和标准是非常重要的。
本文将介绍沼气工程技术规范和标准的相关内容，以期为沼气工程的设计、建设和运行提供指导。
首先，沼气工程的设计应当符合国家相关的技术规范和标准。
在设计过程中，
应当考虑到沼气工程的规模、地理环境、原料种类等因素，合理确定沼气池的容积、发酵周期、气体利用设施等参数。
同时，设计应当充分考虑安全性和环保性，确保沼气工程的建设和运行不会对周围环境和人身造成危害。
其次，沼气工程的建设应当严格按照相关的技术规范和标准进行。
在施工过程中，应当按照设计要求选择材料、施工工艺和设备，确保沼气池的密封性和结构强度。
此外，施工过程中应当严格遵守安全操作规程，确保施工人员的安全。
在沼气工程的运行过程中，应当严格按照相关的技术规范和标准进行操作和维护。
沼气发酵过程需要一定的温度、PH值和有机物浓度等条件，运行人员应当根
据相关标准进行监测和调控。
同时，沼气的收集、净化和利用也需要按照相关标准进行操作，确保沼气的质量和安全。
总之，沼气工程技术规范和标准对于沼气工程的设计、建设和运行起着至关重
要的作用。
遵循相关的技术规范和标准，可以保障沼气工程的安全、高效运行，同时也有利于沼气工程的推广和应用。
希望相关从业人员能够严格遵守相关标准，共同推动沼气工程的发展和利用。

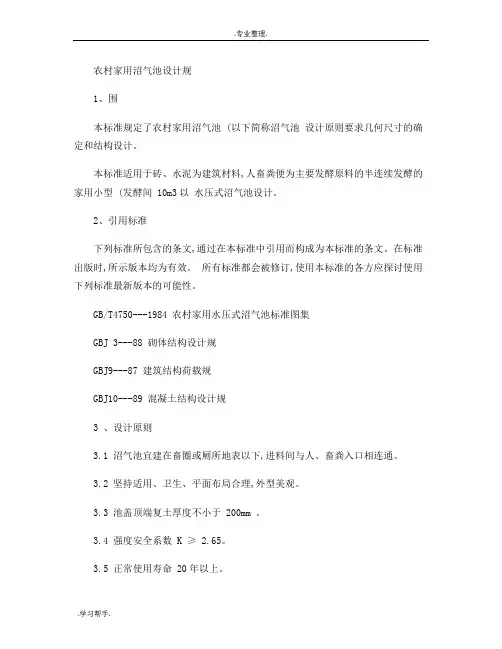

我国农村家用沼气池设计规范
农村家用沼气池设计规1、围本标准规定了农村家用沼气池 (以下简称沼气池设计原则要求几何尺寸的确定和结构设计。
本标准适用于砖、水泥为建筑材料,人畜粪便为主要发酵原料的半连续发酵的家用小型 (发酵间 10m3以水压式沼气池设计。
2、引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4750---1984 农村家用水压式沼气池标准图集GBJ 3---88 砌体结构设计规GBJ9---87 建筑结构荷载规GBJ10---89 混凝土结构设计规3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下,进料间与人、畜粪入口相连通。
3.2 坚持适用、卫生、平面布局合理,外型美观。
3.3 池盖顶端复土厚度不小于 200mm 。
3.4 强度安全系数K ≥ 2.65。
3.5 正常使用寿命 20年以上。
4、设计要求4.1 设计技术参数。
4.1.1 沼气压力。
4.1.1.2 最大工作压力 13KPa 。
4.1.2 产气率:0.15m3/m3, d ; 0.2m3/m3, d ;0.25m3/m3, d ; 0.3m3/m3, d 。
4.1.3 投料量4.1.3.1 最小投料量按发酵间总容积的 50%。
4.1.3.2 最大投料量按发酵间总容积的 90%。
4.1.4 贮气量正常贮气量为日产气量的 50%。
4.2 工艺流程人畜粪便 (青草及农业废物→进料间→厌氧发酵间→水压 (出料间→农田。
在有条件的地方,可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。
4.3 形状及平面布局形状及平面布局按 GB/T4750选用。
4.3.1 发酵间的形状以圆形为主,受占地面积限制或地下水位较高的,可将发酵间设计成椭球形或单跨拱长方形。
4.3.2 平面布局4.3.2.1 沼气池应有平面布局设计,在征得用户同意后,方可进行施工设计。
农村管道天然气工程技术导则
农村管道天然气工程技术导则一、总则第一条为规范农村管道天然气以下简称农村燃气工程建设和运行管理,保障农村燃气供用气安全,制定本导则;第二条本导则所称农村燃气工程,是指通过城镇燃气管网或供气厂站接入,供给农村居民等用户生活使用炊事、洗浴与采暖等的管道天然气工程;第三条本导则适用于农村燃气工程的设计、施工、验收与运行维护,不适用于农村沼气、秸秆气等供气工程;第四条农村燃气工程建设应按照市政基础设施工程有关建设程序组织实施,并执行城镇燃气有关标准规范,本导则仅针对农村使用天然气特殊性及突出问题,提出相应技术要求;二、基本规定第五条农村燃气供气方案应按照因地制宜的原则,根据所在地地质条件、能源现状、采暖方式和经济水平等实际情况,并结合农村散煤治理、农村危房改造、农村人居环境整治等工作统筹确定;第六条采用管道天然气采暖的农村建筑应符合现行国家标准农村防火规范GB50039的相关规定,不得是土坯房、木板房,或用易燃材料搭建墙壁、屋顶,以及被列入近期拆迁计划和被确定为危房的农村建筑;第七条农村供气应保证稳定性和连续性;靠近管道气源的地区,宜采用管道供气作为气源；不具备管道气源的地区,宜采用供气厂站供气作为气源;供气厂站应根据供气规模和特点综合考虑,对规模较小、交通不便的独立供气点宜设置瓶组站供气,对供气范围较大的供气点宜设置气化站或储配站供气;第八条农村燃气输配管道系统设计压力,应根据气源的压力条件、燃具、用气设备等有关要求确定,并应符合下列规定：一村庄内的燃气输配管道最高工作压力表压不应大于0.4MPa；二农村居民用户燃气管道最高工作压力表压不应大于0.01MPa;第九条农村燃气用户燃具应与气源相匹配,同一房间不得使用两种及以上的燃气;第十条燃气燃烧产生的烟气应直接排至室外;燃具或用气设备不应与使用固体燃料的设备共用一个烟道或一套排烟设施;第十一条架空燃气管道应采取防雷接地措施,高于屋面或跨墙顶的钢管,其管道壁厚不得小于4mm;第十二条室外架空燃气管道与农村建筑沿墙明装敷设的绝缘低压电力线220V平行或交叉时,应根据安全需要,在燃气管道上加装具有绝缘功能的保护装置,且最小净距不得小于25cm;第十三条燃气管道和设施应设置清晰醒目的标志；设置在易遭破坏处的管道和设施还应采取防外部破坏的措施;第十四条农村燃气工程完工后,建设单位应按规定组织有关参建单位进行竣工验收,未通过验收的农村燃气工程,不得交付使用;竣工验收的情况应报县级以上地方燃气管理部门备案;第十五条燃气管理部门要加强农村燃气经营管理、燃气使用安全情况的监督检查,燃气经营企业应取得燃气经营许可证,禁止无证经营农村燃气工程项目;三、输配管道和调压设施第十六条农村燃气管道可采取埋地和架空等方式敷设;第十七条埋地燃气管道宜沿水泥、沥青或沙石等路况较好的道路敷设,避开机井、地窖和化粪池等处,不应在堆积危险化学物品材料、牲畜棚和具有腐蚀性液体的场地下穿越;第十八条当采用埋地敷设时,燃气管道管顶至地面的最小覆土厚度应符合下列规定：一埋设在硬质车道下面时,不得小于0.9m；二埋设在机动车不易到达处含人行道下面时,不得小于0.6m；三埋设在土路下面时,应增加埋深或采取防压断、防破坏等保护措施;第十九条埋地管道应沿管道敷设方向设置警示带,警示带应平敷在距埋地管道管顶0.3m-0.5m处;埋地聚乙烯燃气管道应设置示踪装置及保护板等设施,保护板上应有警示语,当保护板兼有示踪功能时,可不设置示踪装置及警示带;第二十条埋地燃气钢管应采取腐蚀控制措施,采取阴极保护措施的埋地燃气钢管出地面时应采取绝缘措施;第二十一条架空燃气管道应选用钢管,敷设在不燃材料制作的独立支架上,支架应牢固可靠;不得将燃气管道直接焊接在支架上;第二十二条架空燃气管道沿建筑物外墙敷设时,中压管道可沿建筑耐火等级不低于二级的建筑外墙敷设；低压管道可沿建筑耐火等级不低于三级的建筑外墙敷设；敷设管道的墙体应有足够的支撑力;第二十三条沿建筑物外墙敷设的燃气管道与不应敷设燃气管道的房间门窗洞口的净距应符合下列规定：一低压燃气管道不应小于0.3m；二中压燃气管道不应小于0.5m;第二十四条跨越道路的架空燃气管道应设有明显限高标志和昼夜可识别的安全标识,必要时应设置限高门架;四、用户管道和燃具第二十五条用户管道宜明设,不应设置或穿过以下场所：一卧室、客房等人员居住和休息的房间及卫生间内；二储存易燃或易爆品的房间、有腐蚀性介质或堆放农具的房间、发电间和变配电室等设备用房及牲畜棚等地方；三可能承受重物占压或其他导致管道受损的地方；四电力、电缆、暖气和污水等沟槽处；五烟道、进风道等处;第二十六条与燃具连接前,用户管道应设置手动快速切断阀,宜设置具有过流、超压、欠压切断功能的装置;第二十七条用户管道与燃具连接应采用防鼠咬功能的专用燃具连接软管,软管的使用年限不应低于燃具的判废年限;软管不应穿越墙体、门窗、顶棚和地面,长度不应大于2.0m且不应有接头;软管与管道、燃具之间宜采用螺纹连接,当采用承插式连接时,应有防脱落措施;与灶具连接的软管位置应低于灶台面30mm;第二十八条敷设在套管内的管道应防腐合格且不应有机械接头；套管材料宜为钢质材料,套管与管道的间隙应采用柔性防腐防水材料填实;第二十九条燃气表的设置应符合下列规定：一应设置在通风良好和便于安装、查表的地方,不得设置在储物间等密闭空间内；二当设置在橱柜内时,柜门应向外开,柜体上应有通气孔；三燃气表设置高度应符合有关标准规范要求,与电气设备的净距不应小于20cm；四当设置在室外时,应设置在专用表箱内,并符合下列规定：1.箱体应安装在便于操作、查表和检修的场所,宜设在不燃或难燃材料的建、构筑物外墙上；2.箱体应坚固、防雨水,并设透明观察窗,并根据实际情况增设下端排水孔；3.金属表箱应采取腐蚀控制措施,非金属表箱应具有阻燃、抗老化特性,使用年限不应低于燃气表的使用年限；4.表箱应通风良好；5.箱体上应注有“燃气设施,注意保护”等警示语;第三十条燃具应有自动熄火保护装置且不应设置在起居室和卧室内;安装通气后,不应随意改变用气场所功能;禁止在室内使用直排式采暖炉和直排式热水器;第三十一条安装燃具的房间应符合下列规定：一与卧室之间应有实体墙隔断,并应设门与之隔开；二地面和墙壁应为不燃材料,当墙壁为可燃或难燃材料时,应设防火隔热板；三当顶棚和屋面采用不燃或难燃材料时,层高不得小于2.2m；当装有热水器或采暖炉时,层高不得小于2.4m；当顶棚和屋面采用可燃材料时,层高不得小于2.8m；四应具有直通室外且自然通风的窗户;第三十二条采暖炉应安装在通风良好的房间内,并应符合下列规定：一应有符合其使用要求的水源和水压；二采暖炉与灶具的水平净距不得小于30cm；三采暖炉上部不应有明敷的电线、电器设备及易燃物；四安装落地式采暖炉的地面和安装壁挂式采暖炉的墙面应为不燃材料,严禁使用易燃材料；当地面和墙面为可燃或难燃材料时,应设防火隔热板；五采暖炉给排气管应明装,吸气、排气口应直接与室外相通,并有防鸟、防鼠、防蛇等防堵塞设置;五、燃气设施安全运行与维护第三十三条燃气经营企业对所建设管理经营的农村燃气设施安全运行与维护承担主体责任,经营期间,应制定农村燃气设施安全生产管理制度及运行、维护、抢修操作规程,和应急预案,公布燃气服务电话和应急救援电话;第三十四条燃气经营企业应重点对农村燃气用户户内设施进行入户安全检查,并加强用气安全知识宣传,检查和宣传每年不得少于2次；在首次通气和每个采暖期前应对用户进行入户检查;第三十五条燃气经营企业应根据需要,在一定区域内设立燃气服务站点,专职负责村庄的燃气安全运行工作;鼓励村委会设置燃气安全综合协管员,协管员应接受燃气经营企业的业务培训,协助燃气经营企业对村内燃气设施进行巡查,宣传燃气安全知识,发现问题及时向燃气经营企业报告;第三十六条任何单位和个人不得侵占、毁损、擅自拆除或者移动农村燃气设施；不得毁损、覆盖、涂改、擅自拆除或者移动燃气设施安全警示标志；架空燃气管道、管道支架等严禁拴牲畜或悬挂、搭放物体;第三十七条燃气调压设施的运行维护应符合下列规定：一对于无人值守的调压设施调压箱、调压站等应进行检查,每天不得少于1次；二应对调压器、计量表和放散管重点检查;第三十八条燃气经营企业入户检查时应重点检查以下内容：一确认用户的燃气设施运行完好,无人为碰撞和损坏；二管道无私自改动,没有作为其他电器设备的接地线,无锈蚀、无载重,软管无超长等；三用气管道、设备无泄漏,安装符合规程；四燃气表、报警器、阀门和灶前压力波动范围是否正常等；五入户检查人员还应采用仪器对管道接口处进行检测,发现问题及时处理;。
沼气工程施工规程与验收内容、方法及标准汇总
沼气工程施工规程与验收内容、方法及标准汇总沼气工程验收成功与否关系到沼气工程是否能顺利投入使用，实现废弃物的资源化与价值升级，是沼气工程正常运行的重要一环。
本文将就大中型沼气工程主要验收内容、沼气安装工程施工规程及验收标准、沼气工程验收方法与标准进行详述！一、大中型沼气工程验收内容大中型沼气工程验收一般包括内业验收和外业验收两项。
1.内业验收内业验收的内容是施工单位交付的技术文件及资料，内容包括：1）由设计单位提出的全部设计图纸和设计变更通知单。
2）由设计、建设、施工三方有关技术人员参加的设计图纸会审记录。
3）各单项工程，特别是隐蔽工程的材质、规格、型号和施工验收记录。
4）各类建筑材料、产品的出厂合格证及材料的试验报告单，产品、设备、仪器、仪表的技术说明书和合格证。
5）砂浆、混凝土的实验室配合比报告单。
6）沼气管路的施工及打压记录。
7）施工单位的施工组织设计。
8）重大施工方案的重要会议记录。
2.外业验收外业验收是对大中型沼气工程进行分步分项工程验收，内容包括：1）发酵罐及附属工程的土方工程、钢筋工程、混凝土工程、砌筑工程、钢结构工程、附属装置等验收按国家的有关标准、规范执行。
2）贮气罐注水试验，检查是否漏气、漏水。
用肥皂水检查气密性；进行升降试验，检查滑轮与导轨接触是否合格，安全限位装置是否好使等。
3）管道的埋深、坡度、防腐、施工工艺、气密性、仪器仪表的安装等的验收。
4）工程综合试运转。
二、沼气安装工程施工规程及验收标准1.搪瓷拼装罐安装1）安装前的准备需符合下列要求：a安装使用的吊装设备应根据反应器总重量经过计算配置，并满足20%以上的安全系数；b安装工具及辅料按实际需求配齐，电工工具应认真检查设备绝缘情况，配电箱应符合规范要求；c认真核对材料发货清单，不得随意更换拼装材料，对损坏或变形的拼装构件要采取更换或加固措施；d混凝土基础应达到设计强度80%以上，平整度误差在±5mm之内。
2）安装时应符合下列要求：a应从上到下采用倒装法安装，安装顶板时需按方向标志安装；b钢板紧固部位需擦拭干净，两板贴合时，定位要准确、牢固，防止孔位错位；c打胶需饱满，厚度均匀，钢板边缘挤出的胶需刮平，内部打胶厚度应盖过螺帽，并刮平，防止产生气泡；d钢板紧固程度应以橡胶带厚度被压缩1/3为度；e各工艺套管应按照设计图纸要求进行预留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农村沼气建设技术标准
一、设计
1.沼气池的设计执行GB/T 4750－2002《户用沼气池标准图集》。
以猪粪为发酵原料的沼气池宜采用点盖式圆筒形，有秸秆或牛粪入池的沼气池宜采用活动盖式圆筒形。
2.主池容积按6m3、8m3、10m3三种规格设计，常年生猪存栏数2－3头的一般设计为6 m3，4－6头的设计为8 m3，7－8头的设计为10m3，超过10头的设计为双池或进行专门设计。
3.沼气池应安装搅拌提料设施和回流装置。
二、布局
1.沼气池、厕所、畜禽圈舍”三结合”。
2.改建农房的，厨房、厕所、浴室、畜禽圈舍要用墙体进行隔离，使其功能相对独立，位置相对分开。
其中，厕所、畜禽圈舍的粪便污水必须通过地下管道联通进入沼气池；浴室的污水不能进入沼气池，应专设管道排放室外。
3.沼气池进、出料间中线夹角应大于或等于90°。
三、施工
1.放线。
根据沼气池布局原则，选择最佳布局位置，平整好场地。
在平整好的场地上，确定主池中心位置，根据设计图纸，以主池中心为参照点，用石灰在地面上放样出进料口、发酵间、水压间外框线的实际尺寸。
同时在尺寸线外0.8米左右处打下四根定位桩，分别定上钉子以便牵线，两线的交点便是发酵池中心点。
在灰线外打入标高基准桩，确定基准点。
2.开挖。
根据放线尺寸，进行土方开挖。
在开挖时不准在坑沿堆放重物或弃土。
池坑内壁平整，尺寸准确无误，与图纸相同。
3.砖砌施工。
（1）砖外形尺寸必须规整，棱角方正，边角无损。
（2）砌筑前应浇水润湿，润湿程度以将砖坎断后砖心有1.0cm-1.5cm的干心为好。
（3）砌筑时，每块砖的垂直缝内口相互顶紧，外口嵌牢，砖的各面须"下齐砖棱、上齐线，上下两圈砖应错缝，砂浆应饱满。
（4）砌体尺寸符合图纸要求。
4.进料口、出料间及圈梁的施工。
（1）圈梁施工时，应在砌好的池墙上端做好砂浆找平层，然后支模，浇灌混凝土后压实抹光，抹灰宽度不小于20cm，厚度不小于2cm。
（2）进料口标高、出料间尺寸符合图纸要求。
5.混凝土施工。
（1）混凝土拌制符合要求、混凝土振捣密实。
（2）各部位尺寸符合图纸要求。
6.密封层施工。
要求：采用"三灰四浆法"施工。
（1）基层用水灰比为0.6的水泥净浆均匀涂刷1～2遍。
（2）底层抹灰用水灰比为0.6的1：2水泥砂浆抹灰5mm厚，初凝前反复压实2～3遍。
（3）刷纯水泥浆1遍。
（4）中层抹灰1：1.5水泥砂浆，厚5mm。
（5）刷纯水泥浆1遍。
（6）面层抹灰1：1水泥砂浆，厚3mm，反复压实抹光，要求光洁、不翻砂。
（7）刷纯水泥浆1～2遍。
7. 池面盖板。
出料间盖板采用标号不低于C15的钢筋混凝土预制板，出料间平面应横平竖直，盖板间隙均匀、表面光洁、尺寸符合要求。
8.检验。
沼气池竣工后，按GB/T 4751－2002《户用沼气池质量检查验收规范》进行试水试压。
四、安装
1.室外输气管应地埋，向导气管方向落水，坡度0.5％－1%，输气管路与其他地下管道相交或平行时至少应有10cm的间距。
地埋管外套保护套（如竹筒），并用细土填埋。
室外地埋管在室外上墙面200cm以内的高度后直接进入室内。
2.室内输气管采用专用管卡固定于墙面，管卡间距立管50cm，横管50cm；横管安装高度最高不超过200cm，并走斜直线，坡度不小于0.5%-1%，向立管方向落水；输气管不得与电线交叉，若
与电线平行走向其间距不小于10cm，若靠近烟囱其间距不小于50cm。
3.输气管与二通、三通、四通、弯头、开关的联接处采用专用胶粘接。
导气管、调控器、灶具与硬质输气管之间采用内径Ф10mm聚乙烯软管联接。
4.调控器应安装在沼气灶台上方，与沼气灶的水平间距不小于50cm，调控器下缘与地面距离为140－150cm。
5.至少安装两个开关，一个安装在沼气灶台上方，安装高度距灶台面50cm。
一个安装在室外上墙部分的管路上，高度不低于160cm，用于检修和出料时排空气体，避免因空气进入脱硫装置而烧毁调控器。
6.沼气灯安装高度200cm，电子点火开关安装高度140cm－150cm。
