传感器与检测技术重点知识点总结
传感器与检测技术重点知识点总结
1. 传感器的基本概念及分类
传感器是一种能够将被检测物理量转换为可被检测设备处理的电信号输出的器件。
根据被检测物理量的不同，传感器可分为光学传感器、声学传感器、温度传感器、压力传感器、流量传感器等。
2. 传感器的检测原理
传感器的检测原理通常分为以下几种：电学检测、磁学检测、光学检测、化学检测、声学检测、机械检测等。
3. 传感器的基本参数
传感器的基本参数包括：灵敏度、线性度、分辨率、重复性、稳定性、响应时间等。
4. 传感器的生产工艺
传感器的生产工艺主要包括晶体生长、半导体制备、陶瓷材料制备、薄膜技术、微加工技术等。
5. 传感器的应用领域
传感器广泛应用于工业控制、仪器仪表、环境监测、医疗设备、航空航天等领域。
6. 传感器与物联网技术的结合
传感器与物联网技术的结合，将传感器与互联网技术相结合，实现远程监测、智能控制与预警等功能，具有广泛的应用前景。
7. 检测技术的应用
除了传感器技术，还有其他的检测技术，如光谱分析、物质检测、图像识别等，在环境监测、工业检测与医疗诊断等领域有着重要的应用。
传感检测技术知识点总结(仅供参考)
《传感与检测技术》考试总结20121030第一章：概论（P1）1.1 静态特性(P6)：在稳态信号作用下，传感器输出量与输入量的关系，主要指标（线性度，精度，灵敏度，重复性）。
1.1.1线性度(P6)：研究传感器线性特性时，有三种特殊情况(图)：①理想特性曲线②仅有偶次非线性项时，特性曲线没有对称性，可取的线性范围较小，传感器设计应该避免出现这种曲线③仅有奇次项时，以原点为对称点，可获得较大的线性范围，差动传感器就具有这样的特性拟合直线(P8)：“线性化”是指用割线或切线近似地代替实际曲线的一段，是能反映校准曲线的变化趋势且使误差的绝对值最小的直线，大多采用端点连线法得到拟合直线线性度公式(P8)lδ指非线性误差，即线性度；F Sy∙指满量程输出量，max∇指最大非线性绝对误差，1.1.2灵敏度(P8)：指传感器在稳态下输出增量对输入量之比值，对于线性传感器系统, 灵敏度就是拟合直线的斜率，是个常数,公式对于非线性传感器系统，灵敏度不是常数，公式：1.1.3重复性(P9)：是指传感器在输入量按同一方向做全量程连续多次测试时所得输入输入曲线不重合程度，是反映精密度的一个指标，产生原因与迟滞性基本相同，重合性越好，误差越小 )3100%F S y σ⨯z δ——重复性误差；σ——标准误差1.1.4 精 度（精确度）（P10S %”所得m δ的值就是仪表的精密等级，如0.05级，1.2 动态特性(P10)：反映传感器对于（随时间变化的输入量）的响应特性，为了记录波形参数，传感器要有较好的动态响应特性。
1.2.1数学模型（P10）：通常以线性时不变系统来描述传感器的动态特性，就是用常系数微分方程建立传感器输出量y 与输入量x 之间的数学关系,公式：线性时不变系统有两个十分重要性质：叠加性和频率保持性，频率保持性指线性系统稳态响应时输出信号的频率与输入信号的频率保持相同1.2.2时域特性（P11）1.2.2.1一阶传感器单位阶跃响应(P11):1.2.2.2时域特性指标(P13)：①时间常数τ——一阶传感器输出量上升到稳态值的0.632倍所需要的时间，τ越小，稳态响应时间越短②上升时间tr ——传感器输出量由稳态值的③延迟时间ts ——传感器输出量达到稳态值的50%所需时间④超调量σ——传感器输出的最大值与稳态值的偏差，公式：()()()y tp yyσ-∞∞=；y(tp)——输出的最大值； y(∞)——输出的稳态值1.2.3频域特性1.2.3.1一阶传感器的正弦响应（P14）1.2.3.2频域特性指标（P15）：①通频带：传感器输出量保持在一定值（幅频特性曲线上相对于幅值衰减3dB）内所对应的频率范围；②工作频率：传感器输出幅值误差在±5%（或±10%）所对应的频率范围③相对误差：在工作频带范围内输出量的相位偏差，应小于5°（或10°）1.3测量误差分析基础1.3.1.1系统误差（P18）是指服从于某一确定规律（定值或规律性变化值）的测量误差，产生原因有以下4方面，是可预知的：①测试环境没有达到标准②测试仪表不够完善③测试电路的搭建或系统的安装不正确④测试人员的不良操作或视觉偏差1.3.1.2系统误差消除方法（P19①引入修正值：当系统误差为恒值时，修正值是一个定值；当系统误差为变差时，修正值是一个数表或者曲线或者修正计算式。

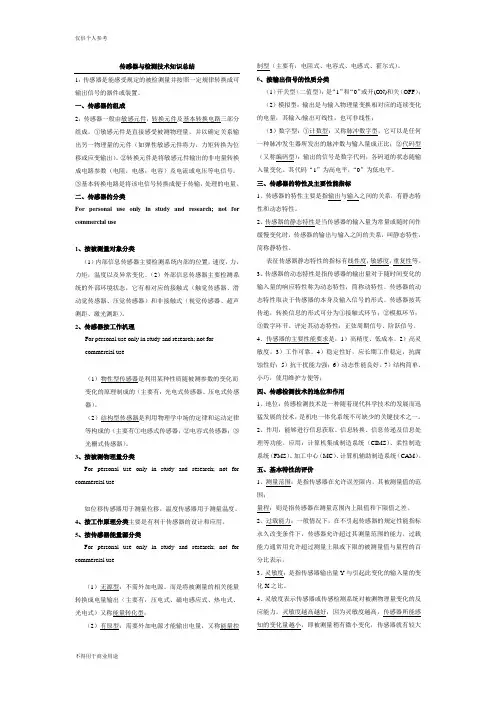

传感器与检测技术(重点知识点总结)
传感器与检测技术知识总结1：传感器是能感受规定的被检测量并按照一定规律转换成可输出信号的器件或装置。
一、传感器的组成2：传感器一般由敏感元件，转换元件及基本转换电路三部分组成。
①敏感元件是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力，力矩转换为位移或应变输出）。
②转换元件是将敏感元件输出的非电量转换成电路参数（电阻，电感，电容）及电流或电压等电信号。
③基本转换电路是将该电信号转换成便于传输，处理的电量。
二、传感器的分类1、按被测量对象分类（1）内部信息传感器主要检测系统内部的位置，速度，力，力矩，温度以及异常变化。
（2）外部信息传感器主要检测系统的外部环境状态，它有相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式（视觉传感器、超声测距、激光测距）。
2、传感器按工作机理（1）物性型传感器是利用某种性质随被测参数的变化而变化的原理制成的（主要有：光电式传感器、压电式传感器）。
（2）结构型传感器是利用物理学中场的定律和运动定律等构成的（主要有①电感式传感器；②电容式传感器；③光栅式传感器）。
3、按被测物理量分类如位移传感器用于测量位移，温度传感器用于测量温度。
4、按工作原理分类主要是有利于传感器的设计和应用。
5、按传感器能量源分类（1）无源型：不需外加电源。
而是将被测量的相关能量转换成电量输出（主要有：压电式、磁电感应式、热电式、光电式）又称能量转化型；（2）有原型：需要外加电源才能输出电量，又称能量控制型（主要有：电阻式、电容式、电感式、霍尔式）。
6、按输出信号的性质分类（1）开关型（二值型）：是“1”和“0”或开(ON)和关（OFF）；（2）模拟型：输出是与输入物理量变换相对应的连续变化的电量，其输入/输出可线性，也可非线性；（3）数字型：①计数型：又称脉冲数字型，它可以是任何一种脉冲发生器所发出的脉冲数与输入量成正比；②代码型（又称编码型）：输出的信号是数字代码，各码道的状态随输入量变化。
传感器与检测技术重点知识点总结
1:传感器是能感受规定的被检测量并按照一定规律转换成可输出信号的器件或装置。
、传感器的组成2:传感器一般由敏感元件，转换元件及基本转换电路三部分组成。
①敏感元件是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力，力矩转换为位移或应变输出）。
②转换元件是将敏感元件输出的非电量转换成电路参数（电阻，电感，电容）及电流或电压等电信号。
③基本转换电路是将该电信号转换成便于传输，处理的电量。
相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式（视觉传感器、超声测距、激光测距）2、传感器按工作机理（1）物性型传感器是利用某种性质随被测参数的变化而变化的原理制成的（主要有：光电式传感器、压电式传感器）。
（2）结构型传感器是利用物理学中场的定律和运动定律等构成的（主要有①电感式传感器；②电容式传感器；③光栅式传感器）。
3、按被测物理量分类如位移传感器用于测量位移，温度传感器用于测量温度。
1、按被测量对象分类（1）内部信息传感器主要检测系统内部的位置，速度，力，力矩，温度以及异常变化。
（2）外部信息传感器4、按工作原理分类主要是有利于传感器的设计和应用。
5、按传感器能量源分类传感器与检测技术知识总结主要检测系统的外部环境状态，它有、传感器的分类（1）无源型:不需外加电源。
而是将被测量的相关能量转换成电量输出（主要有：压电式、磁电感应式、热电式、光电式）又称能量转化型；（2）有原型:需要外加电源才能输出电量，又称能量控制型（主要有：电阻式、电容式、电感式、霍尔式）。
6按输出信号的性质分类（1）开关型（二值型）：是“ 1”和“0”或开（ON）和关（OFF;（2）模拟型：输出是与输入物理量变换相对应的连续变化的电量，其输入/输出可线性，也可非线性；（3）数字型：①计数型：又称脉冲数字型，它可以是任何一种脉冲发生器所发出的脉冲数与输入量成正比；②代码型（又称编码型）:输出的信号是数字代码，各码道的状态随输入量变化。
传感器与检测技术(知识点总结)汇编
传感器与检测技术知识总结第一章概述1：传感器是能感受规定的被检测量并按照一定规律转换成可输出信号的器件或装置。
一、传感器的组成2 :传感器一般由敏感元件，转换元件及基本转换电路三部分组成。
①敏感元件是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力，力矩转换为位移或应变输出）。
②转换元件是将敏感元件输出的非电量转换成电路参数（电阻，电感，电容）及电流或电压等电信号。
③基本转换电路是将该电信号转换成便于传输，处理的电量。
二、传感器的分类1、按被测量对象分类（1）内部信息传感器主要检测系统内部的位置，速度，力，力矩，温度以及异常变化。
（2）外部信息传感器主要检测系统的外部环境状态，它有相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式（视觉传感器、超声测距、激光测距）。
2、传感器按工作机理（1）物性型传感器是利用某种性质随被测参数的变化而变化的原理制成的（主要有:光电式传感器、压电式传感器）。
（2）结构型传感器是利用物理学中场的定律和运动定律等构成的（主要有①电感式传感器；②电容式传感器；③光栅式传感器）。
3、按被测物理量分类如位移传感器用于测量位移，温度传感器用于测量温度。
4、按工作原理分类主要是有利于传感器的设计和应用。
5、按传感器能量源分类（1）无源型: 不需外加电源。
而是将被测量的相关能量转换成电量输出（主要有: 压电式、磁电感应式、热电式、光电式）又称能量转化型；（2）有原型:需要外加电源才能输出电量，又称能量控制型（主要有:电阻式、电容式、电感式、霍尔式）。
6、按输出信号的性质分类（1）开关型（二值型）：是“ 1 ”和“ 0”或开（ON）和关（OFF）;（2）模拟型:输出是与输入物理量变换相对应的连续变化的电量，其输入/输出可线性，也可非线性；（3 ）数字型：①计数型：又称脉冲数字型，它可以是任何一种脉冲发生器所发出的脉冲数与输入量成正比；②代码型（又称编码型）：输出的信号是数字代码，各码道的状态随输入量变化。
传感器与检测技术(重点知识点总结)
传感器与检测技术知识总结1：传感器是能感受规定的被检测量并按照一定规律转换成可输出信号的器件或装置。
一、传感器的组成2：传感器一般由敏感元件，转换元件及基本转换电路三部分组成。
①敏感元件是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力，力矩转换为位移或应变输出）。
②转换元件是将敏感元件输出的非电量转换成电路参数（电阻，电感，电容）及电流或电压等电信号。
③基本转换电路是将该电信号转换成便于传输，处理的电量。
二、传感器的分类For personal use only in study and research; not for commercial use1、按被测量对象分类（1）内部信息传感器主要检测系统内部的位置，速度，力，力矩，温度以及异常变化。
（2）外部信息传感器主要检测系统的外部环境状态，它有相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式（视觉传感器、超声测距、激光测距）。
2、传感器按工作机理For personal use only in study and research; not forcommercial use（1）物性型传感器是利用某种性质随被测参数的变化而变化的原理制成的（主要有：光电式传感器、压电式传感器）。
（2）结构型传感器是利用物理学中场的定律和运动定律等构成的（主要有①电感式传感器；②电容式传感器；③光栅式传感器）。
3、按被测物理量分类For personal use only in study and research; not for commercial use如位移传感器用于测量位移，温度传感器用于测量温度。
4、按工作原理分类主要是有利于传感器的设计和应用。
5、按传感器能量源分类For personal use only in study and research; not for commercial use（1）无源型：不需外加电源。
检测与传感器知识点总结
第一章1.传感器的功能：信息收集，信号数据的转换2.传感器的组成：传感器通常由敏感元件、转换元件、调解转换电路3部分组成3.衡量传感器静态特性的重要指标是线性度、灵敏度、迟滞、重复性和零点漂移等线性度：是指传感器输出与输入之间的线性程度灵敏度：是指传感器在稳态下的输出变化量与引起变化的输入变化量之比，用S表示迟滞：传感器在正（输入量增大）反（输入量减小）行程期间，其输出--输入特性曲线不重合的现象重复性：是指在同一工作条件下，输入量按同一方向做全量程连续多次变化时，所得特性曲线不一致的程度零点漂移：当传感器无输入时，每隔一段时间对传感器的输出进行读数，其输出偏离零值的情况，即为零点漂移温度漂移：是指温度变化时传感器输出值偏离程度4.传感器的动态特性：最大超调量、延迟时间、上升时间、峰值时间、响应时间第二章1、应变式传感器可以测量力、荷重、应变、位移、速度、加速度等各种参数。
2、电阻应变效应：金属丝的电阻随其所受机械形变（拉伸或压缩）的大小变化。
3、电阻应变主要有四部分组成：电阻丝、基片、覆盖层和引出线。
4、按应变片敏感栅所用的材料不同，应变片可以划分为金属应变片和半导体应变片，其中金属应变片分为体型和薄膜型；半导体应变片分为体型、薄膜型、扩散型、PN结型及其他型。
5、半导体应变片的工作原理是基于半导体的压阻效应，压阻效应是指对半导体施加压力时半导体的电阻率会发生改变的现象。
6、产生应变片温度误差的主要因素有：（1）、敏感栅金属丝电阻本身随温度发生变化（2）、试件材料和电阻丝的线膨胀系数的影响7、电阻应变片的温度补偿方法有：线路补偿法和应变片自补偿两类。
8、应变片自补偿有选择式自补偿应变片和双金属敏感栅自补偿应变片。
9、根据电桥电源的不同，可分为直流电桥和交流电桥。
第三章1.电感式传感器主要有自感式，互感式和涡流式三种2.自感式电感传感器由线圈、铁心和衔铁三部分组成3.自感式电感传感器的结构类型有变间隙式、变面积式、螺线管式（变气隙导磁系数）4.自感式电感传感器的转换电路有交流电桥式、交流变压器式以及谐振式几种形式，其中交流电桥式最为常用，谐振式转换电路有谐振式调幅电路和谐振式调频电路5.互感式电感传感器由一、二次绕组，铁心，衔铁三部分组成6.互感式电感传感器的主要特性：输出电压特性，灵敏度，温度特性，零点残余电压的消除方法（提高互感式电感传感器的组成结构及电磁特性的对称性，引入相敏整流电路，采用外电路补偿法）7.电涡流传感器的结构：变间隙式，变面积式，螺线管式，低频透射式，高频反射式8.影响电涡流式传感器的灵敏度的因素：被测体材料对测量的影响，被测体大小和形状对测量的影响，传感器形状和大小对传感器灵敏度的影响9.电涡流传感器的转换电路：调频式电路，调幅式电路10.电涡流式传感器的应用：电涡流式传感器的应用领域很广，可进行位移，厚度，转速，振动，温度等多参数的测量第四章1、电容式传感器：把某些非电量的变化通过一个可变电容转化成电容变化的装置。
传感器与检测技术复习总结
l.检测系统由哪几部分组成? 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
传感器与检测技术是研究自动检测系统中的信息提取，信息转换和信息处理的理论和技术为主要内容的一门应用技术学科。
2 ．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
3 ．简述正、逆压电效应。
解：某些电介质在沿一定的方向受到外力的作用变形时，由于内部极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。
晶体受力所产生的电荷量与外力的大小成正比。
这种现象称为正压电效应。
反之，如对晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应。
4．简述电压放大器和电荷放大器的优缺点。
解：电压放大器的应用具有一定的应用限制，压电式传感器在与电压放大器配合使用时，连接电缆不能太长。
优点：微型电压放大电路可以和传感器做成一体，这样这一问题就可以得到克服，使它具有广泛的应用前景。
缺点：电缆长，电缆电容 C c 就大，电缆电容增大必然使传感器的电压灵敏度降低。
电荷放大器的优点：输出电压U o 与电缆电容 C c 无关，且与Q 成正比，这是电荷放大器的最大特点。
但电荷放大器的缺点：价格比电压放大器高，电路较复杂，调整也较困难。
要注意的是，在实际应用中，电压放大器和电荷放大器都应加过载放大保护电路，否则在传感器过载时，会产生过高的输出电压。
《传感器与检测技术》知识点总结
《传感器与检测技术》（传感器部分）知识点总结第一章 概述1.传感器的定义与组成（1）定义：能感受被测量并按照一定规律转换成可用输出信号的器件或装置。
（2）共性：利用物理定律或物质的物理、化学、生物等特性，将非电量转换成电量。
（3）功能：检测和转换。
（4）组成：5.开展基础理论研究寻找新原理6.传感器的集成化第二章 传感器的基本特性1.线性度（传感器的静态特性之一）（1）定义：传感器的输入、输出间成线性关系的程度。
（2）非线性特性的线性化处理：Y FSy Y FSy Y FSyo（a ）切线或割线X mxo（b ）过零旋转X mxo（c ）端点平移X mx（3）非线性误差：γL = ± Δ L ma xY FS式中，γL ——非线性误差（线性度）；ΔL m a x ——输出平均值与拟合直线间的最大偏差绝对 值；Y F S ——满量程输出。
2.灵敏度（传感器的静态特性之二）传感器在稳态信号作用下输出量变化对输入量变化的比值。
0 S n ＝ y x xS n = dy dx (a) 线性测量系统(b) 非线性测量系统 0S n y = f x ) dy dx = C x 0 S n y = f ( )dy x 0 S n y = f (x ) dy dx(c) 灵敏度为常数(d) 灵敏度随输入增加而增加 (e) 灵敏度随输入增加而减小3.分辨率/分辨力（传感器的静态特性之三）分辨率是指传感器能够感知或检测到的最小输入信号增量。
分辨率可以用增量的绝对值 或增量与满量程的百分比来表示。
4.迟滞/回程误差（传感器的静态特性之四）（1）定义：在相同测量条件下，对应于同一大小的输入信号，传感器正、反行程的输出信 号大小不相等的现象。
开发新材料 采用新工艺 探索新功能具有同样功能的传感器集成化，即将同一类型的单个传感元件用集成工艺在同一平面上 排列起来，形成一维的线性传感器，从而使一个点的测量变成对一个面和空间的测量。
传感器与检测技术基础知识-下载[1]重点
（1）直接测量与间接测量 Ⅰ.直接测量 用事先分度或标定好的测量仪表， 直接读取被测量测量结果的方法称为直接测量。直接 测量是工程技术中大量采用的方法，其优点是直观、 简便、迅速，但不易达到很高的测量精度。 Ⅱ.间接测量 首先，对和被测量有确定函数关系 的几个量进行测量，然后，再将测量值代入函数关系 式，经过计算得到所需结果。这种测量方法，属于间 接测量。测量结果y和直接测量值xi(i＝1，2，3…)之 间的关系式为: y＝f(x1x2x3…) 。间接测量手续多， 花费时间长，当被测量不便于直接测量或没有相应直 接测量的仪表时才采用。
量程点, 可以得到端基线性度。
4. 迟滞
迟滞特性表明检测系统在正向和反向行程期间，
输入—输出特性曲线不一致的程度。也就是说，对
同样大小的输入量，检测系统在正、反行程中，往
往对应两个大小不同的输出量，如右下图所示。通
过实验，找出输出量的
y
这种最大差值，并以满量程 ymax
输出YFS的百分数表示，
1
ΔH max
1.2.3 检测技术的发展趋势 检测技术的发展趋势主要有以下两个方面: 第一，新原理、新材料和新工艺将产生更多品质优
良的新型传感器。例如光纤传感器、液晶传感器、以高分 子有机材料为敏感元件的压敏传感器、微生物传感器等。
第二，检测系统或检测装置目前正迅速地由模拟式、 数字式向智能化方向发展。带有微处理机的各种智能化仪 表已经出现，这类仪表选用微处理机做控制单元，利用计 算机可编程的特点，使仪表内的各个环节自动地协调工作， 并且具有数据处理和故障诊断功能，成为一代崭新仪表， 把检测技术自动化推进到一个新水平。
指示仪
被测量 传感器
测量 电路
记录仪
电源
传感器与检测技术知识点汇总
N 2 Al 0 N 2la L L1 L2 0 e 2 Aa ( la ) l l 螺线管型的自感值：
0 e N 2 dL dL2 Kl Aa 2 dl dl l a a 灵敏度：
2.零点残余电压：产生原因：1.复阻抗不容易达到真正的平衡；2.磁化曲线的非线性产生高 次波；3.各种损耗；4.分布电容的影响；5.两个传感器的完全不对称；工频干扰。 引起问题：1.零点附近灵敏度下降；2.限制分辨率提高；3.线性度差；4.堵塞有用信号 解决方法：设计与工艺上力求磁路与线圈对称；拆线圈法来调整；电路补偿。 3.测气体压力传感器：改变空气间隙长度的电感传感器压差传感器（差接电感传感器） 4.变压器式传感器的灵敏度：输出电压与衔铁位移之比。 灵敏度：1.与二次线圈匝数 N2 成正比；2.与激励电压幅值成正比；3.在低频时，与频率成正 比。 低频时
)*100%
当电刷处于行程中心位置时，负载误差最大。并且随
着负载系数的增大时，即减小负载电阻时，负载误差也随之增大。减小负载误差的方法：采 用高输入阻抗放大器； 或者限制电位器工作的区间来减少负载误差； 或将电位器空载特性设 计成某种上凸特性，即设计非线性电位器。 5.非线性电位器的空载特性曲线与线性电位器的负载特性曲线是以特性直线为镜像的。 6.电位器式电阻传感器：压力传感器、位移传感器、测小位移传感器、加速度传感器 7．应变片式电阻传感器：缺点：在大的应变状态下具有较大的非线性；输出信号弱；不适 用于高温环境中（1000 度以上） ；应变片实际测出的只是某一面积上的平均应变。 8.金属电阻应变片敏感栅：灵敏度系数 K0 比较大，电阻温度系数小，电阻率大，机械强度 高。 9.应变片的主要特性：横向效应、机械滞后、零漂及蠕变、应变特性、疲劳寿命、动态响应 特性 10.横向效应：为减少横向效应产生的误差，一般是减少 r，增大 L，采用直角线栅式或箔式 应变片，因为箔式应变片的截面积比栅丝大，电阻值小，电阻变化量小。 11.机械滞后：产生的原因：粘合剂性能差；过载；过热 12.零漂和蠕变：两者同时存在，蠕变值里面包含同一时间的零漂值；产生原因：在粘贴应 变片时，本身被压缩或拉伸的力 13.应变极限、疲劳寿命;1.应变片的敏感栅或引线断路；应变片输出指示应变的极值 l 变化 10%；应变片输出信号波形上出现穗状尖峰。 14.单丝自补偿法：
