如何在组态王中添加网络视频实时监控
组态王中如何使用摄像头控件
组态王中如何使用摄像头控件
在项目中同时使用到上位机组态和视频监控功能，虽然监控视频自带显示软件，但使用两个软件非常得不方便，能不能将视频显示在组态画面里呢？
本文就以组态王和海康威视为例，教大家如何把视频做到组态画面中。
熟悉组态王的朋友应该知道，组态王中有插入控件的功能，自带的视频控件不一定能符合购买的摄像头品牌，或者需要购买视频采集卡，最好的办法是针对不同的品牌型号自己导入控件，控件可以联系组态王厂家获取。
打开控件文件，找到HKDVR.OCX，右击选择Register OCX即可完成控件注册，如下图所示：
打开组态王画面，在工具箱中找到插入通用控件，如下图所示：
打开控件选择界面，找到HKDVR Contrl，如下图所示：
按住鼠标左键绘制控件大小区域，右击选择控件属性，弹出控件属性对话框，设置好IP、用户名、密码、端口号即可，如下图所示：
保存画面，切换到运行模式，就可以在控件中显示视频监控的画面。
组态王与GPRS DTU实现PLC无线监控
注意：GRM 设备内部工程因增加变量、删除变量或修改变量名称而发生变化时，需 下载新工程到 GRM200 正常运行后，并使用 GrmOpcMgr 重新刷新 GRM 设备， 然后退出组态 王，再重新进入组态王回到上图的界面，才能自动获取最新的 OPC 寄存器名。
1.4 监视变量值
在画面中新建一个“文本”元件，设置文本属性为“模拟值输出”，如下图所示：
组态王与 GPRS DTU 实现 PLC 无线监控
本文介绍了组态王和巨控专用 GPRS DTU 实现 PLC 无线监控的方法。相对传统透传的 GPRS DTU，该方案特色如下： PLC 无需编程，无需固定 IP 及绑定动态域名。 多包并发采集，按需采集，智能压缩技术，相对透传 GRPS DTU 降低 50%流量，速度 提高 2.5 倍。 同时支持短信功能和 GPRS 无线远程访问，提高无线监控的可靠性。GPRS 永远在线， 自动重连。 通过 OPC 接口支持任意组态软件，可免费提供巨控无限点组态。 内置 WEB 发布，直接支持网页功能 重要报警时，支持电话语音重复报警！
然后启动运行系统，看到如下图所示：
正常运行时，组态王会自动启动 GrmOpcServer.exe，在电脑右下方的任务栏中可以看到。
若未能正常启动 GrmOpcServer.exe，在组态王的信息窗口中可以看到对应提示，如下图：
以上提示表明组态王中用到的变量环境温度在 OPC 服务器中并不存在，原因是因为该变 量在 GRM200 中根本不存在， 或者 GRM200 中有该变量， 但是没有正常刷新到 OPC 服务器。 这个时候，请重新下载正确的 GRM200 工程，并刷新设备，请参考配置和刷新 GRM 设备章 节。
1.1 新建组态工程
请按组态王使用手册新建组态工程。
组态软件的实时监控和报警系统
组态软件的实时监控和报警系统组态软件作为工业自动化领域中不可或缺的工具，扮演着实时监控和报警的重要角色。
它不仅能够实时获取和展示各种监测数据，还能及时发现异常情况并触发报警系统，以保障工业生产过程的正常运行。
本文将介绍组态软件实时监控和报警系统的基本原理、功能和应用。
一、实时监控系统实时监控系统是组态软件的核心功能之一，它可以实时获取并显示各个监测点的数据信息。
通过传感器和仪器，监测设备将各种参数的变化转化为电信号，并传输给组态软件。
组态软件会对这些数据进行采集、处理和展示，以便运维人员进行实时监控和分析。
实时监控系统的界面一般采用图形化方式展示，通过直观的图表、仪表和动态效果，可以清晰地反映设备的运行状态。
运维人员可以通过实时监控系统随时了解设备的工作情况，及时发现并解决问题。
例如，当温度、压力或电流等参数超出设定范围时，实时监控系统会以警告的方式提醒运维人员，并及时采取相应的措施。
实时监控系统在各种工业领域中都有广泛的应用，比如电力、石化、食品制造等。
通过实时监控系统，工程师和操作人员可以随时掌握设备的运行状态，及时发现和解决问题，保障生产的高效、安全和稳定。
二、报警系统报警系统是组态软件的另一个重要功能，它能够根据设定的条件和阈值对监测数据进行实时分析，并在出现异常情况时发出警报。
报警系统既可以是声音或灯光的形式，也可以是通过短信、邮件等方式发送给相关人员。
报警系统的设定灵活多样，可以根据不同的需求和实际情况自定义条件和阈值。
当某个参数超出设定的范围时，比如温度过高、压力过低等，报警系统会立即触发警报，并通知运维人员采取相应的应对措施。
报警系统的作用在于及时发现设备的异常状况，并迅速采取措施避免事故的发生。
通过及时的报警系统，工程师和操作人员能够迅速响应，并进行故障排除和修复，从而保障生产的连续性和安全性。
三、组态软件的实时监控和报警系统的应用案例下面将介绍几个实际应用案例，展示组态软件实时监控和报警系统的重要性和价值。
WINCC组态软件实现远程监控说明方案
云智冷控制终端ＷＩＮＣＣ组态远程监控说明
配置完毕后，可以看到已经添加了一个 OPC 设备，并建立好了一个名为“环境温度”的变量。
可以手工添加更多的 OPC 变量，如下图：
云智冷控制终端ＷＩＮＣＣ组态远程监控说明
变量属性中 数据类型和 GRM200 中一致。GRM 设备变量中整数类型对应 WINCC 有符号 32 位数，开关量 类型对应 WINCC 中二进制变量，浮点数类型对应 WINCC 浮点数 32 位 IEEE 754。
云智冷控制终端ＷＩＮＣＣ组态远程监控说明

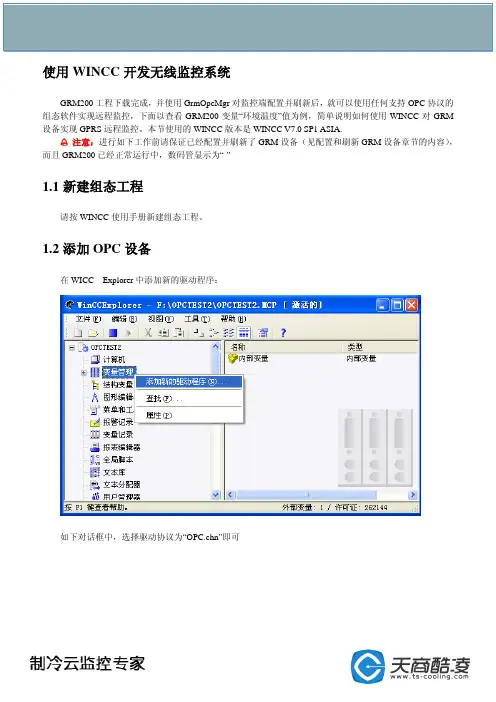

使用 WINCC 开发无线监控系统
GRM200 工程下载完成，并使用 GrmOpcMgr 对监控端配置并刷新后，就可以使用任何支持 OPC 协议的 组态软件实现远程监控，下面以查看 GRM200 变量“环境温度”值为例，简单说明如何使用 WINCC 对 GRM 设备实现 GPRS 远程监控。本节使用的 WINCC 版本是 WINCC V7.0 SP1 ASIA. 注意：进行如下工作前请保证已经配置并刷新了 GRM 设备（见配置和刷新 GRM 设备章节的内容） ， 而且 GRM200 已经正常运行中，数码管显示为“-”
1.5 OPCServer 特殊变量
GRM OPC Server 提供一些特殊变量，各变量名称及功能描述如下： $$ForceRefresh $$RegState 整数，可读写，默认为 0，如果写 1 则触发一次强制读所有变量，读完变量后自动变为 0。
云智冷控制终端ＷＩＮＣＣ组态远程监控说明
开发监控工程完成后的打包
开发工程师使用巨控组态开发完工程后，如果需要将整个工程打包成安裝文件给最终客户使用，请联系 巨控索要工程打包工具并按照里面说明书打包即可。 开发工程师使用其他组态软件开发完工程后，最终客户使用的监控电脑上除了安裝对应组态的运行版及 对应工程， 也要安裝 GrmOpcServer 软件包或者 GrmOpcRuntime 软件包 （注意， 需要正常安裝， 而不是拷贝） ， 并且把开发工程师电脑上的 GrmOpcServer 安裝目录下的 GrmOpc.Dat 的文件拷贝到最终用户安裝的 GrmOpcServer 软件包目录下。 GrmOpcServer 软件包或者 GrmOpcRuntime 软件包在巨控公司网站上可以下载，区别是 GrmOpcRuntime 软件包中没有 GrmOpcMgr，可以防止最终用户误修改 OPC 配置。
组态王Web远程监控设置
在世界各个角落连 接到万维网的 PC
Internet
内部网（TCP/IP）
在家里 主控室( 发布工程 画面)
厂长办公室
车间主任
车间
车间
锅炉房
监控室
图 23.1 工作情景模拟图
23.1 Web 功能介绍
23.1.1 Web 的技术特性
组态王 6.5 在以前本本经验的基础上，在功能和性能上做了重大修改，使运 行结构更趋合理，可扩展性更好。组态王 6.5 具有以下技术特性： ◆ Java2 图形技术基础，支持跨平台运行，能够在 Linux 平台上运行，功 能强大。
图 23.7 IE 界面颜色配置
完成上述配置后，点击“确定”按钮，关闭对话框，系统生成发布画面。 打开组态王的网络配置对话框，选择“连网”模式。启动组态王运行系统。
23.3 如何在 IE 浏览器端浏览
在开发系统发布画面后，Web 发布的主要工作已经完成。接下来您就可以
使用 IE 浏览器进行画面浏览和数据操作了。 注意： 在开发系统中对画面的每一次更改， 如果发布组中包含 该画面，则需要重新发布该发布组。方法为打开“Web 发布 组配置”对话框，直接确定，然后重新启动组态王运行系统 即可。
，支持报表单元格变量和运算，支持局 部变量，支持结构变量，扩展了变量的域、增加了画面打开和关闭、IE 端打印画面、打印报表、报表统计等函数。 支持大画面 支持组态王的大画面功能， 在 IE 端可以显示组态王的任意大画面。 支持远程变量 在组态王的网络结构中，可以引用远程变量到本地来显示、使用。 而作为组态王 WEB 版本，也支持该功能。及组态王 WEB 发布站点上引用 的远程变量用户同样可以在 IE 上看到。 安全管理 在 IE 浏览器端支持组态王中的用户操作权限和安全区的设置。即 用户在 IE 操作画面中有权限设置的图素时也需要象在组态王中一样登 录，达到安全许可后方可操作。另外对于 IE 的浏览也有权限设置，不 同的用户登录浏览能做的操作不同。普通用户只能浏览数据，不能做任 何操作。 多语言版本 可扩展性强，适合多种语言版本。
利用组态软件实现电力系统的实时监控与远程控制
利用组态软件实现电力系统的实时监控与远程控制电力系统是现代社会不可或缺的基础设施之一，其正常运行对于能源的稳定供应以及社会的正常运转至关重要。
而随着科技的不断进步，电力监控与控制系统也正朝着更加智能化、自动化的方向发展，使得电力系统的监控与控制更加高效、可靠。
组态软件作为电力系统监控与控制的重要工具，越来越受到人们的关注和应用。
在电力系统运行中，采集和分析电力数据是必不可少的环节。
通常情况下，电力系统需要采集的数据包括电压、电流、功率等各种参数。
借助组态软件，可以将这些数据实时采集到计算机中，并进行实时监控和自动控制。
除此之外，组态软件还可以对电力系统中的设备进行状态监测，确保设备的运行状态始终保持在最佳状态。
组态软件除了能够进行实时监控之外，还可以实现远程控制。
随着电力系统不断扩大，其监控难度逐渐增加，因此需要对电力系统中的设备进行远程控制。
组态软件通过集成远程控制功能，可以实现用户对电力系统的实时控制，比如调节电力设备的设置、修改参数等操作。
此外，组态软件还可以对电力系统中的各项设备进行模拟，进行虚拟仿真以分析系统性能，便于对电力系统进行优化和改进。
组态软件集成了数据分析、建模、仿真等功能，使得电力系统监测与控制更加高效，且有利于优化电力系统运营效率。
总的来说，利用组态软件实现电力系统的实时监控与远程控制，可以提升电力系统的安全性、可靠性和可维护性。
同时，还可以通过对电力系统数据进行实时分析和优化，提高电力系统的运营效率和经济效益。
随着电力监控与控制技术的不断进步，组态软件在电力系统中的应用前景越来越广阔。
如何利用MCGS组态软件实现远程监控
如何利用MCGS组态软件实现远程监控远程监控主要用于生产厂家或产品服务商对现场使用设备进行在线、远程的监视和控制。
远程监控主要使用在远程通讯设备带有通讯功能，在远程有计算机的情况。
本地计算机可以通过远程计算机对通讯设备进行控制操作。
硬件设备：两台工控机、两个MODEM和一个交换机(或两个可以拨号的电话线)、一个RS232/485转换器，1台通讯设备（以天辰PID控制仪为例）。
硬件初始化：在使用MCGS的远程监控方案时，必须对Modem的参数进行新设置（也叫Modem初始化），否则远程监控不会成功。
Modem初始化的具体操作如下：选择MCGS组态软件“工具”菜单下的“Modem设置工具”，进入Modem设置窗口，如下图所示：●设置“Modem端口”为“COM1”，通讯波特率为9600，数据位为8位，停止位为1，无校验。
●初始化本地Modem ，把“本地Modem”接在本地计算机的COM1口上，单击按钮“初始化本地Modem”，稍后会弹出含有初始化信息（成功或失败）的对话框，如提示失败，则需仔细检查计算机串口和Modem是否能正常工作。
成功后，可以进行远程Modem的初始化。
●初始化远程Modem，把“远程Modem”接在计算机的COM1口上，单击按钮“初始化远程Modem”，稍后会弹出含有初始化信息（成功或失败）的对话框，如提示失败，则需仔细检查计算机串口和Modem 是否能正常工作。
●仪表通讯测试，在进行远程监控连线之前，先对要进行远程通讯的仪表进行通讯测试。
方法与远程采集中仪表通讯的测试方法相同，这里不在赘述。
远程监控的物理连线：在Modem初始化成功，并且仪表也可以直接与工控机进行通讯，则可以进行远程监控的物理连线工作了。
如下图所示。
正确连线后，可以进行远程监控的组态了。
远程监控组态：需要在两台计算机（远程端和本地端）上进行组态，且在远程计算机正常运行时才能在本地计算机上进行远程监控。
本地端工程组态：●创建一个新工程，并保存为“远程监控本地端.mcg” 文件；●在设备窗口中加入设备，如图所示。
如何在组态王中添加网络视频实时监控
如何在组态王中添加网络视频实时监控内容导读：一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段内。
测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。
二、注册海康威视摄像头OCX 控件。
在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。
一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段内。
测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。
二、注册海康威视摄像头OCX控件。
在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。
三、在工程画面中点击插入通用控件四、选择NetVideoActiveX23控件。
五、添加控制按钮六、更改字符串为需要显示文字七、双击打开动画连接属性，点击按下时出现命令语言页面写入需要的命令点击确定退出。
八、点击开发画面中文件---全部存，保存画面。
九、点击开发画面中文件---切换到View，打开运行画面，点击登录，开始预览，即可显示摄像头监控画面。
十、常用命令语言如下1、登录Login("192.0.0.64",8000,"admin","12345");2、开始预览StartRealPlay(0,0,0);3、云台开始命令PTZCtrlStart(0,3);（0 -- 云台向上，1 -- 云台向下，2 -- 云台向左，3 -- 云台向右， 4 -- 焦距缩进，5 -- 焦距拉远，6 -- 焦点近，7 -- 焦点远，8 -- 光圈小，9 -- 光圈大，10 –自动, 11 –灯光， 12 –雨刷，13 - 云台左上, 14 - 云台右上, 15 - 云台左下, 16 - 云台右下）。
4、云台停止PTZCtrlStop(0,3);（0 -- 云台向上，1 -- 云台向下，2 -- 云台向左，3 -- 云台向右， 4 -- 焦距缩进，5 -- 焦距拉远，6 -- 焦点近，7 -- 焦点远，8 -- 光圈小，9 -- 光圈大，10 –自动, 11 –灯光， 12 –雨刷，13 - 云台左上, 14 - 云台右上, 15 - 云台左下, 16 - 云台右下）。
