电泳涂装工艺介绍及及与其他表面处理的比较

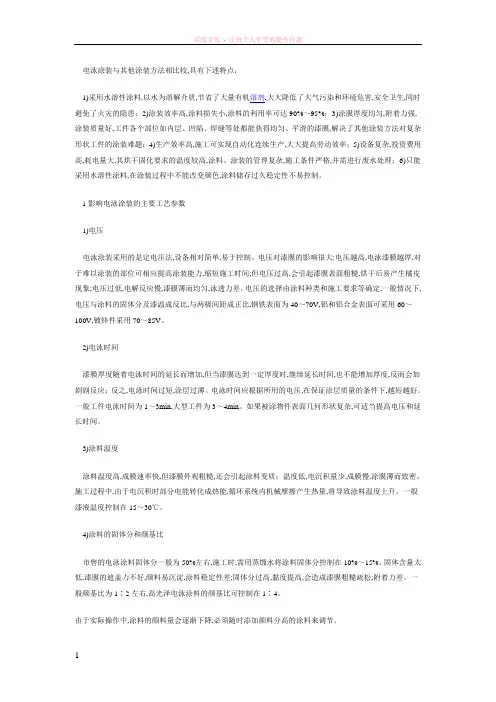

电泳涂装与其他涂装方法相比较
电泳涂装与其他涂装方法相比较,具有下述特点：1)采用水溶性涂料,以水为溶解介质,节省了大量有机溶剂,大大降低了大气污染和环境危害,安全卫生,同时避免了火灾的隐患；2)涂装效率高,涂料损失小,涂料的利用率可达90%～95%；3)涂膜厚度均匀,附着力强,涂装质量好,工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜,解决了其他涂装方法对复杂形状工件的涂装难题；4)生产效率高,施工可实现自动化连续生产,大大提高劳动效率；5)设备复杂,投资费用高,耗电量大,其烘干固化要求的温度较高,涂料、涂装的管理复杂,施工条件严格,并需进行废水处理；6)只能采用水溶性涂料,在涂装过程中不能改变颜色,涂料储存过久稳定性不易控制。
1影响电泳涂装的主要工艺参数1)电压电泳涂装采用的是定电压法,设备相对简单,易于控制。
电压对漆膜的影响很大:电压越高,电泳漆膜越厚,对于难以涂装的部位可相应提高涂装能力,缩短施工时间;但电压过高,会引起漆膜表面粗糙,烘干后易产生橘皮现象;电压过低,电解反应慢,漆膜薄而均匀,泳透力差。
电压的选择由涂料种类和施工要求等确定,一般情况下,电压与涂料的固体分及漆温成反比,与两极间距成正比,钢铁表面为40～70V,铝和铝合金表面可采用60～100V,镀锌件采用70～85V。
2)电泳时间漆膜厚度随着电泳时间的延长而增加,但当漆膜达到一定厚度时,继续延长时间,也不能增加厚度,反而会加剧副反应；反之,电泳时间过短,涂层过薄。
电泳时间应根据所用的电压,在保证涂层质量的条件下,越短越好。
一般工件电泳时间为1～3min,大型工件为3～4min。
如果被涂物件表面几何形状复杂,可适当提高电压和延长时间。
3)涂料温度涂料温度高,成膜速率快,但漆膜外观粗糙,还会引起涂料变质；温度低,电沉积量少,成膜慢,涂膜薄而致密。
施工过程中,由于电沉积时部分电能转化成热能,循环系统内机械摩擦产生热量,将导致涂料温度上升。
一般漆液温度控制在15～30℃。
阴极电泳涂装与喷漆涂装的区别与优势
２ 阴极电泳涂装与喷漆工艺相比 （ 喷漆工艺 ：除锈一水 洗一 除 １ ） 油一 水洗一 表调一磷 化一水 洗一烘
干一 冷 却一 喷 漆一 流 平 一 烘 烤一 自
高 ，除锈质量好。但对 由于磨 料一般 不能 回收 ，对其 除掉金 属表面 的锈 蚀产物 的一种 除锈 方法 ，即通常所
他作业 有影响 ，清理现场麻烦 。所 以环境污 染较 重 ，
说的酸洗除锈 ，只能在车间 内操作。
阴极 电泳涂
阴极 电泳 涂装是 一种特殊 的涂 膜形成 方法 ，以被涂 物为阴极 ，所 采用的电泳涂料是阳离子型（ 电 带正 荷） ，它是将具有导 电性的被涂物浸 渍在装满水稀释 的、浓度 比较低 的 电泳涂 料槽 中作 为阳极 ，在槽 中另
Ｋｐ Ｚｉ ｕｎ 科 普 之 窗 ｅｕ ｈ ｈａｇ ｃ
气 为动 力 ，装配适 当的除锈装 置 ，进行往复运动 或旋 近来逐渐被限制使用。 转 运动 ，以适应 各种 场 合 的除 锈要 求 。如 角 向磨 光 （ ３）高压 水磨料 除锈 。利用 高压 水 射流的 中击 机、钢丝刷 、风动 针束除锈器 、风动 敲锈锤、齿型旋 作 用 （ 加上磨料 的磨 削作 用 ） 和水撬作用破坏锈蚀和
设置与其相对应 的阴极 ，在两极间 通直流 电，在被涂物上析 出均一、 水不溶的涂膜的一种涂装方法。 １ 阴极电泳涂装工艺基本原理 阴极 电泳涂装是 以水为载体 ，
势……
漆 工 艺就 算采 用 最 先进 的 静 电喷 涂 ， 涂 料 利 用 率 最 多 达 到
６ ０％ ￣ ０％ 。 ７
电镀工艺和电泳工艺
电镀工艺和电泳工艺电镀工艺和电泳工艺是现代工业生产中常用的表面处理技术，它们可以改善材料的表面性能，增加其耐腐蚀性、耐磨性和装饰性。
本文将分别介绍电镀工艺和电泳工艺的原理、应用领域和优缺点。
一、电镀工艺电镀工艺是在金属表面通过电化学反应沉积一层金属涂层的技术。
它的原理是利用电解质中的金属离子在电解液中的电化学反应，将金属原子沉积在工件表面，形成金属涂层。
电镀工艺广泛应用于装饰、防护和功能性涂层的制备。
在装饰方面，电镀可以使金属表面呈现出不同的颜色和光泽，增加其美观性。
同时，通过电镀还可以提高金属材料的耐腐蚀性和耐磨性，延长其使用寿命。
在功能性涂层领域，电镀可以制备导电性、磁性和抗菌性等特殊功能的涂层，满足特定的工业需求。
电镀工艺的优点是工艺成熟、涂层均匀、附着力强，可以在各种金属材料上进行涂层制备。
然而，电镀工艺也存在一些缺点，比如涂层厚度有限、加工复杂、环境污染等问题。
二、电泳工艺电泳工艺是利用电场作用使带电粒子在电解液中游离并沉积在工件表面的技术。
它的原理是在电解槽中将带电颗粒悬浮在离子溶液中，通过施加电场使其向电极运动并沉积在工件表面。
电泳工艺主要应用于涂装和防腐领域。
在涂装方面，电泳可以制备均匀且具有良好附着力的涂层，提高工件的耐腐蚀性和耐磨性。
在防腐领域，电泳可以形成致密的防腐层，提高材料的防腐蚀性能。
与电镀工艺相比，电泳工艺具有涂层厚度可控、涂装效率高、环境友好等优点。
然而，电泳工艺也存在一些缺点，如工件形状限制、涂层质量受电极效应影响等。
电镀工艺和电泳工艺都是常用的表面处理技术，它们在不同领域具有广泛的应用。
电镀工艺适用于不同类型的金属材料，可以制备多种功能的涂层。
而电泳工艺则适用于涂装和防腐领域，具有涂层厚度可控、涂装效率高等优点。
两种工艺各有优缺点，根据具体需求选择适合的工艺可以达到更好的效果。
通过不断改进和创新，电镀工艺和电泳工艺在未来的工业生产中将发挥更重要的作用。
电泳工艺与喷漆工艺
电泳工艺与喷漆工艺1. 电泳工艺1.1 电泳涂装的概述电泳涂装是一种常用的表面处理技术，它通过将带有颜料的涂料溶解在水中形成胶体溶液，然后利用直流电场将涂料颗粒定向沉积在被涂物体表面上，形成均匀、致密、耐腐蚀的保护层。
这种工艺具有高效、环保、节能等优点，广泛应用于汽车、家电、建筑等领域。
1.2 电泳涂装的原理电泳涂装过程主要包括以下几个步骤：1.预处理：包括去油、除锈等工序，以确保被涂物表面干净。
2.阴极电泳：将被涂物作为阴极，在直流电场作用下，通过阳极溶解出的金属离子与带有颜料的水性胶体溶解液中的阴离子结合，定向沉积在被涂物表面。
3.固化：经过阴极电泳后，被涂物需要经过烘干和固化工艺，使涂料形成致密、耐腐蚀的保护层。
1.3 电泳涂装的优势电泳涂装相比传统喷涂工艺具有以下优势：•均匀性：电泳涂装可以实现均匀的涂层分布，避免了喷涂过程中出现的漏涂、浮灰等问题。
•耐腐蚀性：电泳涂装形成的保护层具有良好的耐腐蚀性能，能够有效延长被涂物的使用寿命。
•环保性：电泳涂装使用水性胶体溶解液，不含有机溶剂，减少了对环境的污染。
•节能性：由于电泳过程中无需加热溶剂，节约了能源消耗。
2. 喷漆工艺2.1 喷漆工艺的概述喷漆是一种常见的表面处理技术，通过将颜料溶解在溶剂中形成漆料，并利用压缩空气将漆料均匀喷洒在被喷物体表面上。
这种工艺广泛应用于汽车制造、家具加工等领域，可以实现丰富的涂装效果。
2.2 喷漆工艺的原理喷漆过程主要包括以下几个步骤：1.表面处理：类似于电泳涂装的预处理工序，确保被喷物表面干净平整。
2.涂装准备：将颜料与溶剂按一定比例混合，形成漆料。
3.喷涂操作：通过高压空气将漆料喷洒在被喷物体表面，形成均匀的涂层。
4.干燥固化：经过喷涂后，被喷物需要经过干燥和固化工艺，使涂料形成坚固、耐久的保护层。
2.3 喷漆工艺的优势喷漆相比电泳涂装具有以下优势：•色彩多样性：喷漆可以根据需要选择不同颜色和效果的涂料，实现更丰富多样的外观效果。
电泳工艺与喷漆工艺
电泳工艺与喷漆工艺电泳工艺和喷漆工艺是现代工业生产中常见的表面处理技术，它们在不同的应用领域中起着重要的作用。
本文将从原理、工艺流程、应用领域等方面介绍这两种工艺，并对其优缺点进行比较。
一、电泳工艺1. 原理电泳工艺是利用电场作用将带电颗粒沉积到被涂物体表面的一种涂装方法。
其基本原理是在直流电场中，带正电荷的涂料颗粒向带负电荷的工件表面运动，形成均匀、致密的涂层。
2. 工艺流程电泳工艺主要包括预处理、电泳涂装、固化等环节。
首先，对工件表面进行除油、除锈等预处理，以保证涂层的附着力。
然后，将工件浸入电泳槽中，槽内的涂料颗粒带电并向工件表面沉积。
最后，通过烘干、固化等步骤，完成涂装过程。
3. 应用领域电泳工艺广泛应用于汽车、家电、建筑等领域。
在汽车行业中，电泳涂装可以提供优异的耐候性和耐腐蚀性，保护汽车表面不受外界环境的侵蚀。
在家电行业中，电泳涂装可以提供丰富的色彩选择，增加产品的美观度。
在建筑领域中，电泳涂装可以提高建筑物的防腐性能，延长其使用寿命。
4. 优缺点电泳工艺具有涂层均匀、附着力强、耐候性好等优点。
同时，电泳工艺还可以实现环保涂装，减少溶剂的使用，降低对环境的污染。
但是，电泳工艺的设备投资较高，工艺控制要求严格，对涂料的粒径分布有一定要求。
二、喷漆工艺1. 原理喷漆工艺是利用压缩空气将涂料喷射到工件表面形成均匀涂层的一种涂装方法。
其基本原理是涂料颗粒在喷枪中被压缩空气带动形成喷雾，然后通过喷嘴喷射到工件表面。
2. 工艺流程喷漆工艺主要包括表面处理、底漆喷涂、面漆喷涂、固化等环节。
首先，对工件进行除油、除锈等表面处理，以保证涂层的附着力。
然后，先喷涂底漆，形成一层均匀的底层。
接着，喷涂面漆，赋予工件所需的颜色和光泽。
最后，通过烘干、固化等步骤，完成涂装过程。
3. 应用领域喷漆工艺广泛应用于汽车、家具、机械等领域。
在汽车行业中，喷漆工艺可以实现多种颜色和效果的涂装，满足不同消费者的需求。
在家具行业中，喷漆工艺可以提供丰富多样的装饰效果，增加产品的附加值。
电泳工艺与喷漆工艺
电泳工艺与喷漆工艺电泳工艺和喷漆工艺是目前常用的两种表面涂装工艺。
它们在不同的行业和领域中有着广泛的应用，为产品的外观美观和质量保障提供了重要的保障。
本文将从工艺原理、适用范围和优缺点等方面，对电泳工艺和喷漆工艺进行详细介绍和比较。
一、电泳工艺电泳工艺是一种利用电场作用将带电颗粒沉积在导体表面的涂装工艺。
其工艺原理是在电解液中加入一定比例的颜料和胶体颗粒，通过直流电源产生的电场使颗粒在导体表面形成均匀、致密的涂层。
电泳工艺广泛应用于汽车制造、家电制造、建筑等行业，可以增加产品的耐腐蚀性和抗氧化性，提高产品表面的质感和光泽度。
电泳工艺具有许多优点。
首先，电泳涂装的涂层均匀、致密，能够覆盖产品的所有细微凹凸处，提高了涂装质量和效果。
其次，电泳涂层具有良好的附着力和耐腐蚀性，能够有效保护产品表面不受外界环境的侵蚀。
再次，电泳工艺对环境友好，涂装过程中无有害气体和溶剂挥发，符合环保要求。
然而，电泳工艺也存在一些不足之处。
首先，电泳涂装的生产成本较高，需要专门的设备和技术人员进行操作和维护。
其次，电泳涂层的颜色选择相对有限，无法满足个性化和多样化的需求。
最后，电泳涂装的生产周期相对较长，无法满足一些紧急订单的要求。
二、喷漆工艺喷漆工艺是一种利用喷枪将涂料均匀喷涂在产品表面的涂装工艺。
其工艺原理是通过喷枪产生的高速气流将涂料雾化，并在产品表面形成薄膜。
喷漆工艺广泛应用于家具制造、船舶制造、塑料制品等行业，可以实现各种颜色和效果的涂装，满足产品的个性化需求。
喷漆工艺具有一些显著的优点。
首先，喷漆涂装的颜色和效果多样化，可以根据客户的需求进行调配和定制，满足个性化的要求。
其次，喷漆工艺的生产成本较低，设备简单，操作方便，适用于小批量生产和个体定制。
再次，喷漆涂层的施工速度快，可以提高生产效率，缩短产品的上市时间。
然而，喷漆工艺也存在一些问题。
首先，喷漆涂层的附着力和耐腐蚀性相对较差，容易受到外界环境的影响。
其次，喷漆过程中会产生大量的挥发性有机物，对环境造成一定的污染。
电泳工艺和搪瓷工艺的区别
电泳工艺和搪瓷工艺的区别
电泳工艺和搪瓷工艺是两种不同的表面处理工艺，其主要区别如下：
1. 工艺原理：电泳工艺是利用电泳涂装基本原理进行表面涂装的过程，通过电场作用使涂料颗粒在电极表面沉积形成涂层；搪瓷工艺是将瓷釉涂在金属或其他材料表面，利用高温烧结使瓷釉与基材牢固结合。
2. 适用材料：电泳工艺适用于金属、塑料等可导电材料的表面涂装；搪瓷工艺适用于金属、石英、陶瓷等材料的表面涂装。
3. 抗腐蚀性：电泳工艺的涂层具有较好的抗腐蚀性，可以在一定程度上延长基材的使用寿命；搪瓷工艺形成的瓷釉涂层密封性好，具有很好的耐腐蚀性。
4. 表面效果：电泳工艺涂层的颜色比较单一，通常为单色或者少数几种颜色；搪瓷工艺可以制作出多种颜色的瓷釉，具有更丰富的表面效果。
5. 使用环境：电泳工艺涂层可适用于室内和室外环境，但在强酸、强碱等特殊环境下容易受损；搪瓷工艺制成的涂层具有很好的耐腐蚀性和耐磨性，适用于各种恶劣环境下的使用。
总之，电泳工艺和搪瓷工艺在工艺原理、适用材料、抗腐蚀性、表面效果和使用环境等方面存在明显的不同。
选择哪种工艺要根据具体的应用需求和材料特性进
行综合评估。
电泳涂装技术简介
电泳涂装技术一概述电泳涂装是将具有导电性的被涂工件，浸渍在装水稀释的、浓度比较低的电泳涂料槽中作为阴极（或阳极），在槽中另投置与其相对应的阳极（或阴极），在两极间通一定时间的直流电，通过物理化学作用将漆沉积在被涂工件上，形成、水不溶性膜的一种涂装方法。
1．阴极电泳涂装的特点：高效——从漆前处理到电泳底漆烘干可实现生产线化，可适用于大流水线生产。
优质——其泳透力好，提高了工件内的防腐蚀性；（其对工件内腔、焊缝、边缘等的防腐能力是其它涂装法所不能比拟的，漆膜耐盐雾试验可达成1000小时）可得到均一的膜厚，外观好。
安全——属低公害水溶性涂料，溶剂含量少，无火灾危险，尤在采用UF装置后，涂料回收好，大大减少了对水质和大气污染。
经济——指涂料利用率高，可达%952电泳涂装的种类：电泳涂装根据涂料树脂所带电荷的种类分阴极电泳和阳极电泳。
1）阳极电泳——所用涂料树脂是由带羟基团的聚合物经胺中和成盐再水溶，树脂及颜料粒子带负电荷。
常见的有聚丁二烯阳极电泳涂料等。
2）阴极电泳——所用涂料树脂是由带胺基的碱性树脂经酸中和成盐再水溶，树脂及颜料粒子带正电荷。
常见的有环氧树脂、聚胺脂等阴极电泳涂料。
3）阴极电泳漆比较于阳极电泳漆，具有以下优点：（1）具有优良的防腐性能，对底材的附着力高，对焊缝、锐边保护更好。
根据资料统计，阴极漆膜的抗蚀能力优于阳极漆膜5~6倍。
从成本角度考虑，膜厚为10μm的阴极电泳漆漆膜，其耐盐雾试验>=400h,而膜厚为20μm的阳漆膜，其耐雾试验仅达到240-360h。
（2）阴极电泳涂料的库仑效率为阳极电泳涂料的二倍，可使耗电量减少于30% （3）阴极电泳的泳透力高，一般为阳极电泳的1.3-1.5倍，更适宜于形状复杂的工件涂装。
（4）阴极电泳漆的利用率高，可达95%。
（5）阴极电泳漆漆漆膜外观必须有足够的膜厚，这对涂料耗用有负面影响。
二、电泳涂装基本原理阴极电泳涂料所含的树脂带有碱性基团，经酸中和后成盐而溶于水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强，很难脱落
防府性
不耐腐蚀
耐腐蚀
装饰性
表面粗糙，平滑度低
平展光滑
环保性
污染严重
合符环保要求
电泳涂装工艺介绍及及与其他表面处理的比较
4、冷水洗。流动中冷水洗1min。
5、磷化。用中温磷化（60℃时磷化10min）。
6、钝化。用与磷化液配套的药品，室温下1～2min即可。
7、阳极电泳。电解液成分：H08-1黑色电泳漆，固体分质量分数9%～12%，蒸馏水质量分数88%～91%。电压：（70±10）V；时间：2～2.5min；漆液温度：15～35℃；漆液PH 值：8～8.5。注意工件出入槽要断电。电泳过程中电流随漆膜增厚会逐步下降。
三、工艺流程（Technological process）
电泳一般工艺流程如下：
工件前处理（除油→热水洗→除锈→冷水洗→磷化→热水洗→钝化）→电泳→清水洗→烘干
1、除油。溶液一般为热碱性化学除油液，温度为60℃（蒸汽加热），时间为20min左右。
2、热水洗。温度60℃（蒸汽加热），时间2min。
3、除锈。用H2SO4或HCl，例如用盐酸除锈液，HCl总酸度≥43点；游离酸度>41点；加清洗剂1.5%；室温下洗10～20min。
一、电泳工艺分类（Electrophoresis process classification）
电泳工艺分为阳极电泳和阴极电泳。若涂料粒子带负电，工件为阳极，涂料粒子在电场力作用下在工件沉积成膜称为阳极电泳；反之，若涂料粒子带正电，工件为阴极，涂料粒子在工件上沉积成膜称为阴极电泳。
二、特点（Characteristic）
阳极电泳的特点是：原料价格便宜（一般比阴极电泳便宜50%）；设备较简单，投资少（一般比阴极电泳便宜30%）；技术要求较低；涂层耐蚀性能较阴极电泳差（约为阴极电泳寿命之1/4）。
阴极电泳涂层耐蚀性高的原因是：工件是阴极，不发生阳极溶解，工件表面及磷化膜不破坏；电泳涂料（一般为含氮树脂）对金属有保护作用，且所用漆价高质优。
电 泳
电 镀
电泳漆层高低电位厚薄均匀
一般电镀高低电位处镀层厚薄差距大
电泳漆层能完全覆盖隐蔽处
一般电镀不能深入隐蔽外
电泳俗称镀漆，是高分子树脂的沉积
电镀是金属离子沉积的过程。
2）电泳与喷涂的比较（Electrophoresis and spraying compari附着力
8、清水洗。流动冷水中清洗。
9、烘干。在烘箱中于（165±5）℃温度下烘40～60min即可。
四、电泳与其他表面处理工艺比较（Electrophoresis and other surface treatment process）
1）电泳与电镀的比较（Electrophoreticplating comparison）
