河道水闸重建工程规划设计工作报告2007
水闸工程施工组织设计报告

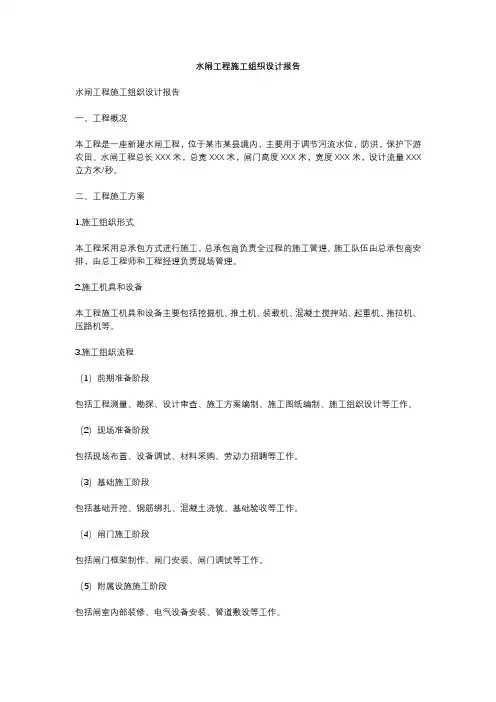

水闸工程施工组织设计报告水闸工程施工组织设计报告一、工程概况本工程是一座新建水闸工程，位于某市某县境内，主要用于调节河流水位，防洪，保护下游农田。
水闸工程总长XXX米，总宽XXX米，闸门高度XXX米，宽度XXX米，设计流量XXX 立方米/秒。
二、工程施工方案1.施工组织形式本工程采用总承包方式进行施工，总承包商负责全过程的施工管理。
施工队伍由总承包商安排，由总工程师和工程经理负责现场管理。
2.施工机具和设备本工程施工机具和设备主要包括挖掘机、推土机、装载机、混凝土搅拌站、起重机、拖拉机、压路机等。
3.施工组织流程（1）前期准备阶段包括工程测量、勘探、设计审查、施工方案编制、施工图纸编制、施工组织设计等工作。
（2）现场准备阶段包括现场布置、设备调试、材料采购、劳动力招聘等工作。
（3）基础施工阶段包括基础开挖、钢筋绑扎、混凝土浇筑、基础验收等工作。
（4）闸门施工阶段包括闸门框架制作、闸门安装、闸门调试等工作。
（5）附属设施施工阶段包括闸室内部装修、电气设备安装、管道敷设等工作。
（6）完工阶段包括工程竣工验收、交付使用等工作。
三、施工安全措施1.加强现场管理，保证现场秩序，避免发生事故。
2.严格执行施工作业安全操作规程，保证作业人员的人身安全。
3.对施工设备进行日常维护和检查，避免设备故障导致事故发生。
4.加强施工现场消防安全管理，保证施工现场消防设施完备、消防器材齐全。
5.制定应急预案，做好应急处理准备工作。
四、环保措施1.施工现场要设置环保设施，如洒水车、扬尘网等，减少施工对环境的影响。
2.在施工过程中，注意噪声控制，减少噪声污染。
3.施工过程中产生的废弃物要分类处理，减少对环境的污染。
五、施工进度计划本工程施工周期为XXX个月，按照如下进度计划进行施工：（1）前期准备阶段：1个月（2）现场准备阶段：2个月（3）基础施工阶段：4个月（4）闸门施工阶段：2个月（5）附属设施施工阶段：2个月（6）完工阶段：1个月六、经济效益分析本工程总投资为XXX万元，预计建成后每年可为当地农业生产带来较大的效益，预计投资回收期为XXX年。
2007年水利工作总结(修改稿)
2007年水利工作总结(修改稿)2007年水利工作总结2007年，在县委、县政府的正确领导和上级业务部门的大力支持下，全局上下以邓小平理论和“三个代表”重要思想为指导，深入贯彻落实科学发展观，在今年的全县水利工作中取得了良好的成绩，但也存在不少困难和问题。
现将全年工作总结如下：一、主要特点综合分析2007年水利工作，主要呈现出以下几个方面的特点：（一）项目工作成效显著我们把解决民生问题摆在重要位置，紧紧围绕农村水利基础设施建设和农业结构调整抓项目、促发展，较好的体现了水利在农村经济发展中的支撑作用。
1、新建续建项目进展顺利2007年新续建各类水利工程项目33项，其中列入全县重点建设项目的2项，列入全县重点争取项目并在当年开工建设的1项，当年完成建设总投资1744.83万元，其中国投资金1355.11万元，地方配套及群众投劳自筹389.72万元。
全年新建渠道29.69km，其中：干渠5.37 km 、支渠5.1km、斗渠19.22km。
全县累计衬砌渠道达355.38km；铺设人饮供水管道125.06km，铺设灌溉管道122.26km；新增灌溉面积0.26万亩，恢复和改善灌溉面积1.65万亩，发展日光温室节水灌溉面积0.29万亩；治理小流域水土流失面积5.6 km2，解决6000人的农村人口饮水安全问题，全县农村自来水普及率从2006年末的41%提高到目前的43%。
①甘砂沟干渠改造工程。
该工程批复总投资496万元，其中国家投资410万元。
设计改建渠道12.56km，修筑各类建筑物69座。
该项目是金强灌区骨干输水工程之一，也是目前我县投资最大的水利工程。
项目于2006年4月开工建设，2007年9月底全面竣工，共改建渠道12.56km，修筑各类建筑物69座。
该工程建成后新增有效灌溉面积1760亩，恢复和改善灌溉面积12490亩，其中农田7490亩，林地5000亩，并为灌区特色农业发展奠定坚实的水利基础条件。
水闸设计与施工报告总结
水闸设计与施工报告总结1.引言1.1 概述概述：水闸是一种用于调节和控制水流的重要设施，既可以用于防洪和供水，也可以用于调节河流水位和保护生态环境。
水闸的设计与施工是一项复杂的工程，涉及到水力学、土木工程、机械工程等多个领域的知识和技术。
本文将对水闸设计与施工的要点进行总结，并探讨在设计与施工过程中可能出现的问题及解决方案，旨在为未来水闸设计与施工提供一定的参考和指导。
1.2 文章结构文章结构部分的内容：本报告总结了水闸设计与施工的要点和中的问题与解决方案。
文章共分为三个部分：引言，正文和结论。
在引言部分中，我们概述了水闸设计与施工的背景和目的，并介绍了本报告的结构。
在正文部分，我们详细讨论了水闸设计和施工的要点，以及在设计与施工过程中出现的问题和解决方案。
最后，在结论部分，我们对设计与施工进行了总结，并提出了未来水闸设计与施工的建议，以及结束语。
通过这样的结构，我们全面而系统地总结了水闸设计与施工的相关内容，为未来的工作提供了有益的参考。
1.3 目的本报告的目的在于总结和分享水闸设计与施工的经验和教训，以便提供给相关领域的设计师、工程师和施工人员参考。
通过对设计与施工过程中遇到的问题和解决方案的详细分析，以及对未来工作的建议，旨在提高水闸设计与施工的效率和质量，确保水利工程的安全运行和服务于社会发展。
同时，希望通过本报告的总结，推动水闸设计与施工领域的进步，促进行业的健康发展。
2.正文2.1 水闸设计要点:水闸设计是确保水闸安全运行和有效控制水流的重要环节。
在水闸设计过程中，需要考虑以下几个关键要点：1. 水闸结构设计：包括水闸门、水闸墙、水闸闸室等结构的设计，要保证其稳定性和耐久性，同时满足水流的控制需求。
2. 水闸尺寸设计：要根据实际情况和需要，合理确定水闸的尺寸，如水闸门的长度、高度和厚度等，确保其能够有效控制水流和适应不同水位的变化。
3. 水闸材料选择：选择耐腐蚀、耐磨损和具有较高强度的材料进行水闸的设计和制造，以确保水闸的使用寿命和安全性。
水闸改建设计
某某闸改建设计一、概述某某位于某某市境内，西起某某城区小东门，经藕渠、某某、支塘、徐市、何市、东张等乡镇（办事处），于姚家滩注入长江，全长41.3km，是阳澄区一条重要的引排通江水道，流域面积约582km2。
现有的某某闸位于某某市东张镇某某河道内，建于1936年，是兼水利、航运、交通及水产的综合性枢纽工程，有200万亩农田因此受益。
该闸为5孔中型节制闸，每孔净宽7.46m，总净宽37.3m。
二、工程改建缘由该闸建于民国时期，由于历史的原因和时间的变迁，经过65年的运行，工程老化严重，长期带病运行。
为确保工程安全运行，2001年4月，苏州市水泥农机局组织省、市、县三级水利部门专家对该闸进行了安全鉴定，一致认为该闸由于设计标准低、不等沉陷等原因已引起防渗破坏，存在严重安全问题，且5孔闸门有3孔不能正常启闭，影响闸的功能，加固很难达到目的，按水利部《水闸安全鉴定规定》，应属四类闸，须报废重建。
三、设计标准㈠、新标准特征水位1、闸下游三百年一遇高潮位：∇7.11m2、闸下游一百年一遇高潮位：∇6.72 m3、闸下游一百年一遇低潮位：∇0.41m4、闸下游五十年一遇低潮位：∇0.48 m5、内河汛期正常低水位：∇2.80 m6、内河非汛期高水位：∇3.00 m7、内河汛期警戒水位：∇3.50 m8、灌溉期水位：∇2.60 m㈠、工程任务某某闸作为长江防洪工程的配套建筑物，其工程任务是以防洪挡潮、治涝为主，兼顾引潮灌溉、航运、交通，减轻流域范围的洪涝灾害，为该地区47.5万人民、55.8万亩耕地提供安全保障。
㈡、工程规模1、总净孔根据排涝标准二十年一遇最大三日暴雨、雨后一天排出，推算的最大排涝流量为452m3/s。
采用宽顶堰淹没出流公式可求得闸孔净宽B=44 m。
2、孔数的确定考虑工程总体布置的合理性，以及工程前后的衔接，同时兼顾目前通航的要求，推荐方案为：设5孔，其中：节制闸2孔，每孔净宽8m，分别布置在两侧；通航孔3孔，1孔净宽12m，2孔净宽8m，布置在中间。
水闸重建项目施工组织设计

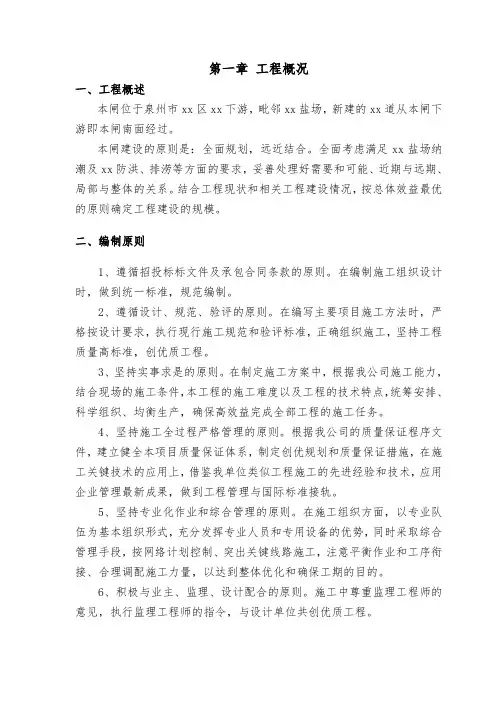

第一章工程概况一、工程概述本闸位于泉州市xx区xx下游，毗邻xx盐场，新建的xx道从本闸下游即本闸南面经过。
本闸建设的原则是：全面规划，远近结合。
全面考虑满足xx盐场纳潮及xx防洪、排涝等方面的要求，妥善处理好需要和可能、近期与远期、局部与整体的关系。
结合工程现状和相关工程建设情况，按总体效益最优的原则确定工程建设的规模。
二、编制原则1、遵循招投标标文件及承包合同条款的原则。
在编制施工组织设计时，做到统一标准，规范编制。
2、遵循设计、规范、验评的原则。
在编写主要项目施工方法时，严格按设计要求，执行现行施工规范和验评标准，正确组织施工，坚持工程质量高标准，创优质工程。
3、坚持实事求是的原则。
在制定施工方案中，根据我公司施工能力，结合现场的施工条件，本工程的施工难度以及工程的技术特点，统筹安排、科学组织、均衡生产，确保高效益完成全部工程的施工任务。
4、坚持施工全过程严格管理的原则。
根据我公司的质量保证程序文件，建立健全本项目质量保证体系，制定创优规划和质量保证措施，在施工关键技术的应用上，借鉴我单位类似工程施工的先进经验和技术，应用企业管理最新成果，做到工程管理与国际标准接轨。
5、坚持专业化作业和综合管理的原则。
在施工组织方面，以专业队伍为基本组织形式，充分发挥专业人员和专用设备的优势，同时采取综合管理手段，按网络计划控制、突出关键线路施工，注意平衡作业和工序衔接、合理调配施工力量，以达到整体优化和确保工期的目的。
6、积极与业主、监理、设计配合的原则。
施工中尊重监理工程师的意见，执行监理工程师的指令，与设计单位共创优质工程。
第二章施工总平面布置根据业主的要求，为加快xx水闸工程的实施进度和安全，采用分期导流方式施工，一期由新开挖港道通过旧五孔闸导流，二期由施工完成后的水闸进行导流，确保在一个枯水期内完成水下工程的施工任务。
一、施工平面总布置1、生活办公区：租用当地民房及现场搭建移动房设施。
2、现场生活区：在主坝以北、xx道内侧建活动板房一座，作为现场生活区。
水闸设计报告
5.2.2 引水渠及泄水闸5.2.2.1 工程布置本工程采用无坝引水的布置形式，引水口布置于河道弯道凹岸，由引水渠、泄水 闸组成。
引水渠的作用主要使水流平顺的流入闸孔，泄水闸是用来控制下泄的水量。
5.2.2.2 引水渠布置为了使水流平顺，增大引水量，减少入渠泥沙及轻微水流对引水口下唇的冲刷， 参照已建工程，结合下游输水渠道布置，引水角采用 35°。
引水渠宽度与泄水闸相同为 6m 。
在保证闸身安全的前提下，引水渠的长度尽量 缩短，以减少渠道内泥沙淤积， 本工程引水渠中心线长度 63m 。
引渠两侧的渠堤以圆 曲线与河堤相连，使其成为喇叭口形状。
曲线半径左侧为 27m ，弧长为 34.47m ，右侧 半径为 21m ，弧长为 27m 。
5.2.2.3 泄水闸闸前水位确定当在渠道侧面设取水口时，引水渠闸前水位将低于渠道水位。
此次设计根据水力 计算手册 3-2-17 及 3-2-19 公式进行计算：Q = m(1 一 v2 sin a)b 2g H3 / 2 (3-2-17)；gh 22Q = Q + Q (3-2-19)1 2式中： Q Q-分别为侧堰首末端河渠的流量； v 、h 、H -分别为侧堰末端河渠断面上相应的断面平均流速、水深、和堰顶2 2 2水头。
经计算河道流量： Q=63.8m 3/s ，相应水位 Z=307.81m ，泄水流量为 5.0m 3/s 时， 闸前水位为 307.80m 。
5.2.2.4 泄水闸布置(1)泄水闸为了避免水流在转角处发生漩流，泄水闸布置在引水渠内。
结构形式采用开敞式 钢筋砼水闸。
泄水闸底板高程为桥下高程为 306.90m 。
闸室底板采用平底板， 初拟厚度按规范考虑， 为闸孔净宽的 1/6~1/8，本水闸底 板厚定为 0.5m 。
其顺水流方向长度主要考虑上部结构要求布置， 经布置计算， 闸室顺 水方向长度 4.0m 。
经计算，泄水闸净宽为 2m ，双孔， 采用手电两用螺杆式单吊点启闭机，高×宽 为 2×2m 铸铁闸门；1. 2(2)消能防冲根据泄水闸上下游水位衔接条件，采用下挖式消力池，消力池与闸底板以 1:3 的陡坡相连接。
河道整治工程初步设计报告
1概述三门县位于中国黄金海岸线中段的三门湾畔，东濒三门湾、西枕天台山、北接宁波、南邻临海市，县域面积1510平方公里，其中陆地面积1072平方公里，海域面积438平方公里。
下辖10镇4乡，总人口40万。
该地属亚热带季风气候，温暖湿润，四季分明，日照充足，雨量充沛，年平均气温16.6℃，平均降雨量1650毫米，空气质量优，为国家Ｉ级标准。
地势西北高，东南低，略呈倾斜，中、西部属低山陵地区，间有小块河谷平地；东部为滨海平原，河道纵横，土壤肥沃。
花桥镇位于三门县城海游镇东南,地理坐标：北纬28°55′18″，东经121°28′36″。
东与浬浦镇仙岩村毗邻，南与小雄镇山场村及临海小芝镇为界，西与临海市康谷村接壤，北靠横渡镇小横度村。
镇政府所在地为花桥村。
全镇总面积约83.9平方公里，其中山地面积占83%,耕地面积占11%，水面、溪滩面积占6%。
辖34个行政村，24859人。
花桥镇西洋溪位于花桥镇，红星水库下游，上游有支流两条。
河道出花桥镇后，汇入蒲锋港流经红旗塘后出海。
由于该河道年久未经治理，河内淤积严重，河道断面突变较大，河道泄流能力极低，一到梅汛季节，极易造成内涝，洪水不能及时排入下游，给人民生产生活带来了严重威胁。
当地人民迫切希望对该溪进行疏浚整治，保护人民正常生活生产安全。
因此花桥镇人民政府于2008年3月委托我公司对该塘内河道整治工程项目进行设计。
我公司接受该委托任务后，立即进行实地勘测和设计工作，并于4月底完成。
在设计过程中得到花桥镇人民政府、三门县水利局等有关单位的大力支持，在此谨表谢意。
2水文计算2.1自然条件及水系本流域属北亚热带季风气候区，四季分明，温暖湿润，雨量丰沛，日照充足。
流域内降水量时空分布不均匀，年内变化较大，降水主要由锋面气旋、台风和热带风暴影响所致。
春末夏初，副热带高压与北方冷空气在长江中下游交馁，形成静止锋挑迥，降水量大，历时长，常常由此形成大洪水，俗称梅汛期；夏秋季节受副热带高压控制，天气干旱少雨，有时局部雷阵雨发生，此时也是台风和热带风暴活动频繁季节，由其过境或外围活动影响产生的暴雨或大暴雨，历时短但强度大，极易引发大洪水，称为台汛期。
水闸工程施工组织设计报告
水闸工程施工组织设计报告1.引言本文档是关于水闸工程施工组织设计的报告。
在本报告中，将详细介绍水闸工程的基本情况、施工目标、施工方案、工期计划、资源调配、安全管理和环境保护等内容。
2.工程概况2.1 工程背景水闸工程位于XX省XX市，是该地区最重要的水利工程之一。
主要任务是调节河流水位，控制河道流量，确保周边地区的供水和排水系统正常运行。
2.2 工程范围水闸工程涉及XX河的XX段，总长度约XX公里。
工程包括XX大门、XX导流闸、XX泄洪闸等主要建筑物。
2.3 工程目标本工程的目标是实现以下几个方面的要求：•提高水闸的调节能力，确保水位控制在合理范围内；•解决周边地区的排水问题，提高防洪能力；•优化水闸的结构设计，降低运维成本。
3.施工组织方案3.1 施工方法与工艺本工程采用XX施工方法，包括XX工艺和XX工艺。
具体工艺包括：•土方开挖：采用XX型挖掘机进行土方开挖，按照设计要求进行挖土、运输和堆放；•混凝土结构施工：采用XX型模板进行混凝土浇筑，按照工艺流程进行震捣、养护和抹灰；•金属结构安装：采用XX吊装设备进行金属结构的安装，按照施工图纸进行定位、固定和焊接。
3.2 施工顺序与进度计划根据工程的特点和要求，制定了详细的施工顺序和进度计划。
主要包括以下几个阶段：•土方开挖与回填阶段：预计耗时XX天；•混凝土结构施工阶段：预计耗时XX天；•金属结构安装阶段：预计耗时XX天；•完工验收阶段：预计耗时XX天。
3.3 施工资源调配为确保工程按计划进行，需要合理调配施工资源。
根据施工进度计划，确定了以下资源：•人力资源：分配了XX名工程师和XX名劳务人员，负责工程管理和具体施工任务；•设备资源：调用了XX台大型机械设备，包括XX型挖掘机、XX型起重机等；•材料资源：预计需要XX方混凝土、XX吨钢筋、XX 立方米沙土等。
4.安全管理与环境保护4.1 安全管理施工过程涉及到一系列的安全风险，在施工组织设计中应有相应的安全管理措施。
