VLAN间通信的路由选择 间通信的路由选择
Ping 2.2.2.20 非本地通信 使用默认网关
VLAN 100
VLAN 200
1.1.1.10/24
2.2.2.20/24
网络1.1.1.0/24在接口 网络1.1.1.0/24在接口1 在接口1 网络2.2.2.0/24在接口 在接口2 网络2.2.2.0/24在接口2
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
VLAN间通信 间通信
VLAN 100
VLAN 200
VLAN 300 不同VLAN之间的流量不能直接跨越 不同VLAN之间的流量不能直接跨越VLAN的边界，需要使用路由，通 之间的流量不能直接跨越VLAN的边界 需要使用路由， 的边界， 过路由将报文从一个VLAN转发到另外一个 过路由将报文从一个VLAN转发到另外一个VLAN。 转发到另外一个VLAN。
在主机上配置默认网关，对于非本地的通信， 在主机上配置默认网关，对于非本地的通信，主机会自动寻找默认网 关，并把报文交给默认网关转发而不是直接发给目的主机。 并把报文交给默认网关转发而不是直接发给目的主机。
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
每个VLAN一个物理连接 一个物理连接 每个
interface_list ：由端口类型和端口序号组成；端口序号由槽号和端 由端口类型和端口序号组成；
口号的二元组组成，如果是百兆口，则槽号为0 口号的二元组组成 ， 如果是百兆口 ， 则槽号为 0 ， 端口号取值范围为 1～24；如果是千兆口，则槽号为1或2，端口号取值为1。 24；如果是千兆口，则槽号为1 端口号取值为1
浅谈VLAN间路由的方式及工作过程
虚接口VLANIF 3收到数据包，将目的Mac地址修改为PC3 的MAC地址，源MAC修改为VLANIF 3的MAC地址，并打上 VLAN3的tag。交换模块收到数据帧后，查看MAC地址表，确 认需要将它转发给PC3所连接的端口。由于该端口是ACCESS类 型，因此转发前会先将VLAN3的tag去除。最终，计算机PC3成 功地收到PC1发来的数据帧。
路由器查看数据包，发现目的IP所在网段与路由表中的 G0/1.2子接口相匹配，找到与之匹配的端口G0/1.2，并将数据包 发送给该端口。子接口G0/1.2收到数据包后，将目的Mac地址修 改为PC2的MAC地址，源MAC修改为G0/1的MAC地址，并打上 VLAN3的tag，从G0/1.2发送出去。
首先计算机PC1向PC2发送数据，发现PC2与PC1不属于同 一个网段，因此会将数据发送给默认网关。交换机S1在端口上 收到PC1的数据帧后，会附加上VLAN 2 的tag信息，然后查看 MAC地址表，通过汇聚接口G0/0发现给路由器R1。路由器收到
数据帧后，确认是属于VLAN2的数据帧，去除tag后，交由负责 VLAN2的子接口G0/1.1处理。
3 子接口的工作原理 通过一个实例来了解子接口的工作过程，属于VLAN 2的
PC1和属于VLAN3的PC2分别连接到交换机S1，交换机的G0/0 再与路由器R1的一个物理接口G0/1相连接。
为了实现VLAN间通信，需要在路由器上设置物理接口的 逻辑接口，即子接口G0/1.1和G0/1.2分别作为VLAN 2和VLAN 3 的网关。
vlan间路由概念
vlan间路由概念在现代网络架构中，虚拟局域网（VLAN）是一种将物理网络划分为多个逻辑网络的技术。
VLAN间路由是指将不同VLAN之间的流量进行转发和交互的过程。
它为实现不同VLAN之间的通信提供了一种灵活和安全的方法。
VLAN的概念很简单，即将一个物理网络划分为多个逻辑网络。
每个VLAN有不同的IP地址和子网掩码，并且它们之间相互隔离，即使它们共享同一物理网络。
这使得网络管理员能够根据不同的需求，对不同的用户组进行隔离和控制。
然而，当需要在不同的VLAN之间进行通信时，VLAN间路由就显得尤为重要。
它允许流量在VLAN之间进行转发和交互，从而实现了跨VLAN的通信。
在VLAN间路由中，网络管理员需要配置路由器或三层交换机来处理不同VLAN之间的数据包转发。
这些设备通常需要支持虚拟局域网间路由协议，如优势网关协议（VTP），开放最短路径优先（OSPF）或边界网关协议（BGP）。
当数据包从一个VLAN传输到另一个VLAN时，路由器或三层交换机将根据目的地址的IP信息来决定数据包的下一跳。
它将处理不同VLAN之间的数据包转发，并确保数据包被正确地交付到目的地。
VLAN间路由的优点之一是增强了网络安全性。
通过将不同的用户组隔离在不同的VLAN中，网络管理员可以控制不同用户之间的通信。
这样，即使在物理层面上它们共享同一网络，但在逻辑层面上它们是相互隔离的。
这种方式可以有效地减少潜在的网络攻击和数据泄露的风险。
此外，VLAN间路由还能提供更好的网络性能和扩展性。
由于VLAN间路由器能够处理不同VLAN之间的数据包转发，因此可以提供更快的传输速度和更低的延迟。
此外，由于可以实现跨VLAN的通信，网络的扩展性得到了提高，不再受限于物理网络的约束。
然而，对于大型网络而言，VLAN间路由也可能带来一些挑战。
在处理大量的VLAN和复杂的路由器设置时，网络管理员需要仔细规划和管理VLAN间路由。
这可能需要深入了解网络拓扑、IP地址规划和路由协议的相关知识。
三层交换机-vlan间路由配置
需求：
1、设置VTP域
2、配置交换机间中继链路
3、在核心交换机上创建VLAN
4、将交换机端口划入VLAN
5、配置三层交换
1、设置VTP域:
交换VTP更新信息的所有交换机必须配置在相同的管理域，如果所有的交换机都以中继链路相连，则只需在核心交换机上建立一个管理域，网络上所有的交换机都加入该域，且域里所有的交换机就能够彼此学习VLAN信息。
ACC1(config)#interface fastEthernet 0/2
ACC1(config-if)#switchport access vlan 20
ACC1(config)#interface fastEthernet 0/3
ACC1(config-if)#switchport access vlan 30
5、配置三层交换
接下来我们考虑VLAN间如何实现三层交换呢？这就要给各VLAN分配网络IP地址了
如：给VLAN-A分配的接口Ip地址为192.168.10.1/24，网络地址为：192.168.10.0，
VLAN -B 分配的接口Ip地址为192.168.20.1/24，网络地址为：192.168.20.0，
CORE(config-if)#no sh
此后，再在各接入VLAN的计算机上设置与所属VLAN的网络地址一致的IP地址，并且把默认网关设置为该VLAN的接口地址,至此就可以实现VLAN路由了。
在三层交换机开启路由功能：
CORE(config)#ip routing
CORE(config)#interface vlan 10
CORE(config-if)#ip address 192.168.10.1 255.255.255.0
VLAN间路由配置实例分享

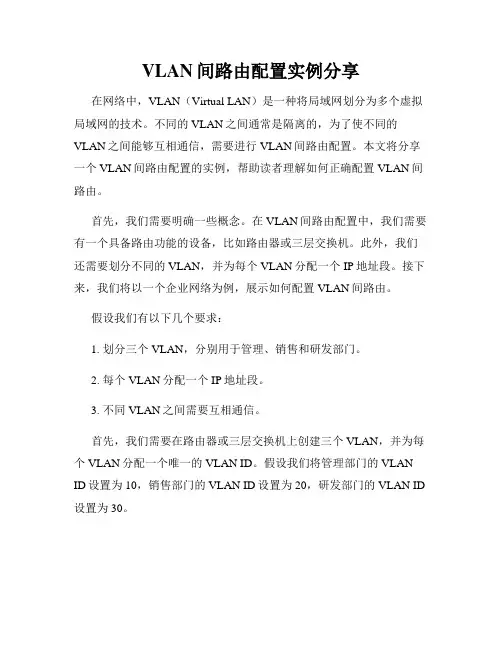

VLAN间路由配置实例分享在网络中，VLAN（Virtual LAN）是一种将局域网划分为多个虚拟局域网的技术。
不同的VLAN之间通常是隔离的，为了使不同的VLAN之间能够互相通信，需要进行VLAN间路由配置。
本文将分享一个VLAN间路由配置的实例，帮助读者理解如何正确配置VLAN间路由。
首先，我们需要明确一些概念。
在VLAN间路由配置中，我们需要有一个具备路由功能的设备，比如路由器或三层交换机。
此外，我们还需要划分不同的VLAN，并为每个VLAN分配一个IP地址段。
接下来，我们将以一个企业网络为例，展示如何配置VLAN间路由。
假设我们有以下几个要求：1. 划分三个VLAN，分别用于管理、销售和研发部门。
2. 每个VLAN分配一个IP地址段。
3. 不同VLAN之间需要互相通信。
首先，我们需要在路由器或三层交换机上创建三个VLAN，并为每个VLAN分配一个唯一的VLAN ID。
假设我们将管理部门的VLAN ID设置为10，销售部门的VLAN ID设置为20，研发部门的VLAN ID 设置为30。
接下来，我们需要在交换机上将各个端口划分到相应的VLAN中。
比如，将管理部门的端口划分到VLAN 10，销售部门的端口划分到VLAN 20，研发部门的端口划分到VLAN 30。
然后，我们需要为每个VLAN配置IP地址段。
假设管理部门的IP 地址段为192.168.10.0/24，销售部门的IP地址段为192.168.20.0/24，研发部门的IP地址段为192.168.30.0/24。
我们需要将这些IP地址段分别分配给相应的VLAN。
此时，不同的VLAN已经配置完成，但它们之间还无法通信。
接下来，我们需要在路由器或三层交换机上配置VLAN间路由。
首先，我们需要将交换机的某个接口配置为Trunk口，用于连接到路由器或三层交换机的接口。
Trunk口上会承载多个VLAN的数据流量。
然后，我们需要在路由器或三层交换机上配置子接口。
第6章 VLAN间路由
仅是100000～1000000p/s。
上一页
返 回
6.3
传统路由模式
在传统网络中，路由处理器被用来提供VLAN间的通信。路由 处理器为VLAN提供对共享资源的访问，并且能连接网络的其 他部分，这些网络要么是逻辑上用更传统的子网方式分开的， 要么是需要通过广域网链路访问的远程站点。
返 回
6.4
上一页
下一页
返 回
6.2
VLAN间路由选择方法
因为每个网络通常都包括路由器，所以单臂路由器也就非常 易于实现，但大多数企业网络都通过在多层交换机使用硬件 交换来获得较高的数据包处理速率。首先，我们回想第1章中 的内容，硬件交换能够产生线速性能、可扩展性和高可用性。 此外，第3层交换机的数据包交换吞吐量通常可达数百万p/s， 而传统普通目的的路由器所能够提供的数据包交换速率区间
上一页
返 回
6.5
多层交换端口类型
为了能够在单台交换机中提供所有的VLAN间路由解决方案， 多层交换机允许将接口配置为第2层或第3层接口。在Cisco IOS软件中，命令switchport能够将接口配置为第2层接口， 而命令no switchport能够将接口配置为第3层接口。值得注
意的是，对于不同型号的Catalyst交换机来说，它们的默认
上一页
下一页
返 回
6.4
单臂路由
单臂路由器要求在外部路由器和Catalyst交换机之间使用ISL 或802.1Q协议的干道。因为802.1Q是开放式标准，所以大多 数新款路由器都只支持802.1Q。单个干道能够承载多个VLAN 的流量。当实施802.1Q干道的时候，非常重要的一方面就是 确认Native VLAN被分配到每个链路伙伴的相同VLAN中。 如图6-5所示，对于VLAN10中的主机，它希望与VLAN20中的主 机建立会话。为了执行VLAN间路由选择的功能，路由器必须 知道如何才能达到所有互联的VLAN。基于上述原因，对于单 个物理连接上的每个使用ISL或802.1Q链路聚集（Trunking） 的VLAN，路由器必须具有独立的逻辑连接。
配置VLAN之间的路由
二层交换交换上配置VLAN之间的路由拓扑图如下：要求：1．创建VLAN2 、VLAN3；2．把接口F0/2、F0/3划入VLAN2，接口F0/4、F0/5划入VLAN3；3．把F0/1配置成trunk模式；4．在route上配置合适的DHCP服务，为其所连接的PC提供IP地址服务。
5．在路由器上划分子接口使不同VLAN之间可以通信。
一、我们首先先在交换机上进行配置Switch>enableSwitch#vlan databaseSwitch#vlan 2Switch(vlan)#exitSwitch#vlan 3Switch(vlan)#exitSwitch#conf tEnter configuration commands,one per line. End with CNTL/zSwitch(config)#hostname S1S1(config)#int range f0/2-3S1(config-if-range)#switchport mode accessS1(config-if-range)#switchport access vlan 2S1(config-if-fange)#exitS1(config)#int range f0/4-5S1(config-if-range)#switchport mode accessS1(config-if-range)#switchport access vlan 3S1(config-if-range)#exitS1(config)#interface f0/1S1(config-if)#switchport mode trunkS1(config-if)#exitS1(config)#end二、在路由器上进行配置Router>enRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shutdownRouter(config-if)#no ip addressRouter(config-if)#int f0/0.1Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip address 192.168.10.1 255.255.255.0Router(config-subif)#no shRouter(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 3Router(config-subif)#ip add 192.168.20.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#ip dhcp pRouter(config)#ip dhcp pool vlan2Router(dhcp-config)#network 192.168.10.0 255.255.255.0Router(dhcp-config)#default-router 192.168.10.1Router(dhcp-config)#exitRouter(config)#ip dhcp pool vlan3Router(dhcp-config)#network 192.168.20.1 255.255.255.0Router(dhcp-config)#default-router 192.168.20.1Router(dhcp-config)#exitRouter(config)#ip dhcp excluded-address 192.168.10.1Router(config)#ip dhcp excluded-address 192.168.20.1Router(config)#end三、在主机上修改IP Configuration 选择DHCP选项，自动获取IP地址。
