水泵维修手册
水泵维修手册一、引言本手册旨在为水泵的正确维修提供指导和参考，以确保水泵的正常运行及延长使用寿命。
本手册将包含水泵的基本原理、维修前的准备工作、常见故障排查与解决方法等内容，希望能够帮助读者更好地进行水泵维修工作。
二、水泵的基本原理在进行水泵维修之前，有必要了解水泵的基本原理。
水泵是一种将液体从低处抽取并向高处输送的设备。
其主要组成部分包括叶轮、泵壳、轴承和密封件等。
通过驱动装置使叶轮旋转，液体在叶轮的作用下形成一定的动能，然后通过泵壳输送至目的地。
三、维修前的准备工作在进行水泵维修之前，需要进行一系列的准备工作，以确保维修工作的顺利进行。
首先，必须切断水泵的电源，并采取相应的安全措施，以免发生意外事故。
其次，需要对水泵进行彻底的清洁，清除因长期使用而积累的污垢和杂物。
同时，使用适当的工具和器材，准备所需的备件和润滑剂等。
四、常见故障排查与解决方法4.1 水泵无法启动如果水泵无法启动，首先需要检查电源是否正常连接，保证电流畅通。
其次，检查电机是否运转正常，如有异常，则需要进行修理或更换。
另外，还需要检查叶轮是否被杂物堵塞，清除堵塞物即可恢复正常。
4.2 水泵噪音过大如果在使用水泵过程中出现噪音过大的情况，可能是由于叶轮和泵壳之间的间隙过大所致。
解决方法是调整叶轮和泵壳之间的间隙，使其保持适当的距离。
另外，还需要检查轴承是否润滑良好，如果不足，应及时添加润滑剂。
4.3 水泵漏水水泵漏水的原因可能是密封件损坏或安装不当。
解决方法是更换损坏的密封件，并确保安装正确。
此外，还需检查泵壳是否出现裂纹，如有裂纹，则需要进行修理或更换。
4.4 水泵流量减小如果水泵的流量减小，可能是由于叶轮受损或叶轮与泵壳之间的间隙过大所致。
解决方法是修复或更换受损的叶轮，并调整好叶轮与泵壳之间的间隙。
五、维修后的注意事项在进行水泵维修之后，需要注意以下几点。
首先，检查维修后的水泵是否正常运转，观察是否存在漏水等异常情况。
其次，定期进行水泵的维护保养工作，包括清洁、润滑等，以确保水泵的长期稳定运行。

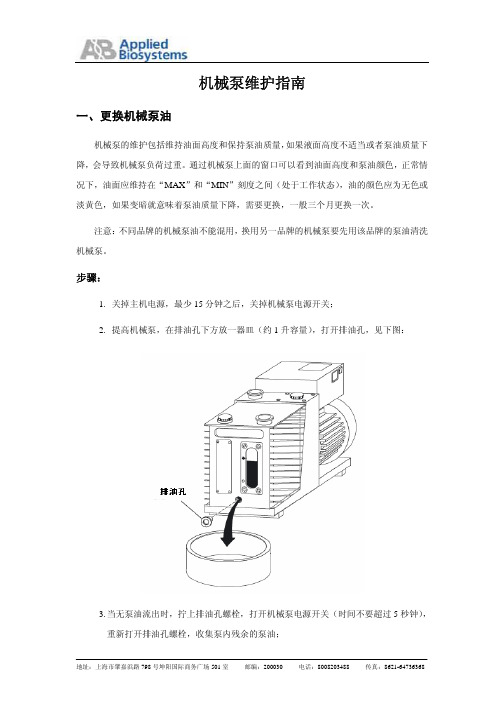

机械泵维护及维修手册
步骤：
1. 关掉主机电源，最少 15 分钟之后，关掉机械泵电源开关； 2. 提高机械泵，在排油孔下方放一器皿（约 1 升容量），打开排油孔，见下图：
3. 当无泵油流出时，拧上排油孔螺栓，打开机械泵电源开关（时间不要超过 5 秒钟）， 重新打开排油孔螺栓，收集泵内残余的泵油；
图一
图二
步骤：
1、 把仪器处于 Standby 状态，关掉 Analyst 软件，关闭主机电源，最少 15 分钟以后， 关闭机械泵电源；
2、 移出机械泵，用内六角扳手拧开过滤器顶部的四个螺丝，见图三：
图三
图四
3、 拿掉滤芯上面的定位弹簧见图四，取出滤芯，见二；
4、 用无尘纸擦拭滤芯表面的泵油，并紧裹滤芯以吸干滤芯海棉中的油，重新放回滤芯， 如有必要更换新的滤芯；
5、 放回定位弹簧，装回过滤器顶盖，上紧四个螺丝，重新开机。
二、清洁抽气入口处滤网：
在机械泵抽气入口处有一个滤网，见下图，如果有太多灰尘或颗粒吸附在滤网上，会影 响到机械泵性能。如果发现机械泵抽空力量不足，机械泵发热甚至烫手，或者机械泵电流过 大，应考虑清洗该滤网。一般情况下，在更换机械泵油时顺便清洗该滤网。
步骤：
1、关掉主机电源，最少 15 分钟之后，关掉机械泵电源开关； 2、拧开真空管路和机械泵接头处的夹子，小心取下“O”型圈，不要刮伤，然后拿出该
滤网； 3、用水清洗该滤网，用干燥气体吹干，然后重新装回； 4、连接相关部件并开机。
地址：上海市肇嘉浜路 798 号坤阳国际商务广场 501 室 邮编：200030 电话：8008203488 传真：8621-64736368
三、维护油过滤器滤芯
【推荐下载】转子泵维修说明书-推荐word版 (2页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

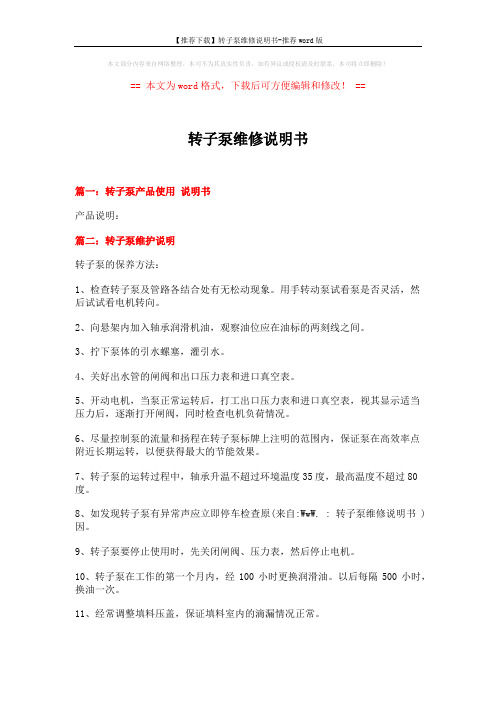

转子泵维修说明书
篇一：转子泵产品使用说明书
产品说明：
篇二：转子泵维护说明
转子泵的保养方法：
1、检查转子泵及管路各结合处有无松动现象。
用手转动泵试看泵是否灵活，然后试试看电机转向。
2、向悬架内加入轴承润滑机油，观察油位应在油标的两刻线之间。
3、拧下泵体的引水螺塞，灌引水。
4、关好出水管的闸阀和出口压力表和进口真空表。
5、开动电机，当泵正常运转后，打工出口压力表和进口真空表，视其显示适当压力后，逐渐打开闸阀，同时检查电机负荷情况。
6、尽量控制泵的流量和扬程在转子泵标牌上注明的范围内，保证泵在高效率点附近长期运转，以便获得最大的节能效果。
7、转子泵的运转过程中，轴承升温不超过环境温度35度，最高温度不超过80度。
8、如发现转子泵有异常声应立即停车检查原(来自:WwW. : 转子泵维修说明书 )因。
9、转子泵要停止使用时，先关闭闸阀、压力表，然后停止电机。
10、转子泵在工作的第一个月内，经100小时更换润滑油。
以后每隔500小时，换油一次。
11、经常调整填料压盖，保证填料室内的滴漏情况正常。
12、转子泵在寒冬季节使用时，停车后，须将泵体下部放水螺塞拧开将水放净，防止冻裂。
13、转子泵长期停用，须将泵全部拆开，擦干水份，将转动部位及各结合处涂
以油脂装好，妥善保存。
篇三：水泵使用说明书。
凸轮转子泵维修手册
凸轮转子泵维修手册凸轮转子泵是一种常见的离心泵类型，广泛应用于工业领域。
正常维护和维修对于保障泵的性能和延长使用寿命至关重要。
本手册将介绍凸轮转子泵的维修方法和注意事项，以帮助操作人员正确处理泵的故障和问题。
一、泵的外观检查在开始维修之前，应该对凸轮转子泵进行外观检查。
首先，检查泵的外部清洁度和密封性，确保泵没有泄漏现象。
其次，仔细观察泵的外壳，查看是否有裂纹、变形或者腐蚀的迹象。
最后，检查电机和传动装置的连接是否牢固。
二、泵的拆卸如果泵需要进行内部检修或更换零件，就需要进行泵的拆卸。
在拆卸前，应先关闭泵的进出口阀门，排空泵内液体。
然后，按照泵的结构和连接方式，逐步拆下泵的各个部件。
在拆卸过程中，要小心操作，避免损坏零件或者伤到手。
三、泵的内部检查拆卸后，可以对泵的内部进行检查。
首先，清洁泵的各个部件，确保无杂质残留。
然后，检查泵的叶轮和轴承是否磨损严重，是否需要更换。
如果有磨损部件，应及时采取修复措施或更换新的零件。
同时，要检查密封件和O形圈的状况，如有老化或破损，也应及时更换。
四、泵的组装在进行泵的组装时，要注意以下几点。
首先，按照泵的结构和连接方式，逐步组装泵的各个部件。
在组装过程中，要注意零件的方向和位置，确保正确安装。
其次，在连接螺栓时，要注意拧紧力度，避免松动或者过紧造成损坏。
最后，组装完成后，用手转动泵轴确认是否灵活自如。
五、泵的测试与调试组装完成后，应进行泵的测试与调试。
首先，将泵连接到供电源，并打开进出口阀门。
然后，启动泵的电机，观察泵的运转情况。
在运行过程中，要注意泵的声音、温度和振动情况，如有异常应及时停机检查。
同时，要检查泵的进出口压力和流量，确保符合要求。
六、泵的维护保养为了延长凸轮转子泵的使用寿命，需要进行定期的维护保养工作。
首先，定期清洗泵的外壳和内部零件，确保无杂质积累。
其次，定期检查泵的轴承润滑油，并及时更换。
同时，定期检查密封件和O形圈的状况，如有老化或破损，及时更换。
简易维修手册(含图)
三、EDUR泵的拆卸与维修z叶轮的拆卸与装配1、拧下螺栓905，打开第一级泵壳106（用钝器敲击泵壳边缘，避免用尖锐硬物破坏内侧边缘的平整度）2、用螺丝将叶轮230顶出，注意操作时两边必须用力均匀，并取下定位键940.13、用上述方法取下余下泵壳及叶轮，由于最后一级叶轮内侧为空腔，请使用特殊工装取出（另供附图，如果观测结果显示末级叶轮完好，可以直接复位，不用再行用特殊工装取叶轮）4、回复泵壳应敲击到位，泵壳端面及橡胶密封圈412部位要清洁，叶轮叶片端面和泵壳外圈扩压片应持平或略低，以免泵壳和叶轮卡住而无法运转（回复叶轮可使用内径20mm的管材辅助）5、恢复时叶轮与泵壳、轴等部位可适当使用润滑油，螺栓905开始可以略松，待电机运转后根据泄漏情况再均匀拧紧z密封的拆卸与装配1、按上述叶轮的拆卸与装配1～3步骤操作（这时可以看到密封，取出卡簧及不锈钢垫片，撬出密封动环部分，观察里面静环部分是否完好，如果已经损坏，再按照下面步骤操作，如果完好，直接到第六步将新的动环装上复位即可，可以减少一大块工作量）2、卸下不锈钢防护片，拧下连接螺丝901，将密封卡簧932取出，直接将泵壳107整体拉出3、取出密封件433（注意同时取出泵壳内的另一部分）4、将新密封较小的静环部分装入泵壳107的密封腔内，注意保持端面的清洁及操作力度，以免损害密封，5、恢复泵壳1076、将另一面动环密封沿轴套入，装上垫片及卡簧（请使用泵内原有的垫片及卡簧，不可遗漏）7、按上述叶轮的拆卸与装配4～5步骤操作依次恢复叶轮及泵壳z轴的拆卸与装配1、按上述密封的拆卸与装配1～3步骤操作2、拧下连接螺丝901.1，将轴210和联轴器844一并取出，取下锁紧螺丝9043、更换新轴，拧紧锁紧螺丝904，测试轴的同心度4、按上述密封的拆卸与装配6～7步骤操作依次恢复密封、叶轮及泵壳。
台恩耐 高粘度无堵塞转子泵浦安装、操作和维护说明书
1高粘度无堵塞转子泵浦安装、操作和维护通读以下内容，我们都将受益！将本手册置于相关负责人员手中并实施是雇主的责任！2重要安全信息本手册中所有安全警告和指示说明。
买方有责有加了垫片的固件，以防止由于垫片蠕变而引在维修之前，请切断电源并排净残料。
排放管中可能已加压。
必须卸载压力。
必须有应急处理方案。
良好，并且要确保在装配过程中对所有的螺栓拆卸前一定要冲洗干净。
在对泵进行维修之前，一定要确保压力已经完全从泵中、吸入口、排放口、管道和其他的开口和连接处卸载。
一定要切断电源，并使其处于不能运行的状态，以免在工作过程中启动。
所有在泵附近执行的操作过程警告警告收货检查 (4)存储 (4)特点 (5)性能 (6)应用领域： (6)结构； (12)工作原理：可通过改变电机转向，实现泵的正反转； (16)技术参数： (16)高粘度无堵塞转子泵浦与离心泵的比较 (17)高粘度无堵塞转子泵浦与单螺杆泵 (17)客户选型提醒 (18)3拆装维护 (19)操作规程 (20)拆卸前的准备 (21)日常维护 (21)记录(这是个好习惯) (21)常见故障与处理 (22)4收货检查¾ 在拆箱之前应记录原始状态和损害程度，照片对权利要求是有帮助的。
¾ 尽管我们在发货前已经做了仔细的检查，但是我们还是希望客户在收到货物时，能够再次仔细的检查。
按照你的购买定单核对，以保证得到正确的泵是为你准备的。
存储¾ 如您购买我们的产品，不是马上就使用，或者是做为备品存放的话。
那么应该把泵放在一个干燥且卫生的环境中。
经过了长时间的存放，那么在安装前应该把泵彻底的清洁。
润滑脂在某些情况下会变质。
特点¾可输送介质粘度为≤200万CP,以及含固量为60%的装料,输送流量范围广0.1‐3000m3/h¾超强的自吸能力,最大自吸9米¾双支撑更稳定,输出压力可达1.8Mpa¾无堵塞及多种转子形式,保证了不同物料的高通过率。
