PLMN网络体系结构
plmn的类型
PLMN的类型什么是PLMN？PLMN（Public Land Mobile Network）是指公共陆地移动网络，是移动通信系统中的一个重要概念。
它是一个由移动通信网络运营商建立和管理的网络，用于提供移动通信服务。
PLMN由一组基站、无线接入网（RAN）和核心网（CN）组成。
基站负责与移动设备进行无线通信，无线接入网负责将信号传输到核心网，核心网负责处理和转发通信数据。
PLMN的类型根据不同的标准和技术，PLMN可以分为多种类型，下面将介绍几种常见的PLMN类型。
GSM PLMNGSM（Global System for Mobile Communications）是一种广泛使用的数字移动通信标准，它定义了PLMN的基本架构。
GSM PLMN由GSM基站子系统（BSS）和GSM核心网（CS-CN和PS-CN）组成。
GSM PLMN支持语音通信和短信服务，并具有较低的数据传输速率。
它使用TDMA （Time Division Multiple Access）技术将通信频段划分为时间片，以支持多用户同时使用。
UMTS PLMNUMTS（Universal Mobile Telecommunications System）是第三代移动通信技术，它是GSM的升级版本。
UMTS PLMN由UMTS基站子系统（Node B）和UMTS核心网（CS-CN和PS-CN）组成。
UMTS PLMN支持高速数据传输和多媒体服务。
它使用CDMA（Code Division Multiple Access）技术将通信频段划分为码片，以实现更高的用户容量和更好的抗干扰能力。
LTE PLMNLTE（Long Term Evolution）是第四代移动通信技术，它是UMTS的升级版本。
LTE PLMN由LTE基站子系统（eNodeB）和LTE核心网（EPS-CN）组成。
LTE PLMN支持更高的数据传输速率和更低的延迟。
它使用OFDMA（Orthogonal Frequency Division Multiple Access）技术将通信频段划分为子载波，以实现更好的频谱效率和系统容量。
为您解析PLM体系结构
为您解析PLM体系结构1．1 引言PLM不是一个单项技术或应用，两是一个技术和应用的复杂集合。
PLM系统必须具备一个完备的技术框架。
用来规范和描述PLM系统应该包含哪些组成元素，以及如何组织这些组成元素，以使它们作为一个整体有效运行，协同完成系统的各项功能。
因此，对PLM 体系结构的研究，将是顺利开发和实施PLM系统的关键。
对PLM体系结构的技术主要需求如下：(1)PLM系统功能复杂，体系结构庞大，为了便于功能的实现，全面支持企业核心业务及关键过程的信息化，PLM系统在功能上应该包括项目管理、配置管理和状态管理等。
这就要求PLM系统必须实现多种跨平台协议和多种用户界面接口，包括Web客户端和胖客户端等。
在每一类功能中应该包含若干相对独立的功能单元，这些单元可能表现为一种工具。
如可视化，也可能表现为相对独立的子系统。
(2)PLM体系结构涉及到多个垂直划分的技术层次和水平划分的功能模块，不同的子系统可能使用不同的平台，不同的实现技术，在设计PLM体系结构对需要考虑这些层次和模块之间的集成性，可替换性和耦合性。
一个设计良好的PLM体系结构应该具有良好的可维护性。
层与层之间的耦合性降低到最低，模块构件的可替换性强。
这样可以充分利用原有的构件或者第三方构件来充实整个系统。
(3)PLM体系结构需要从根本上保证企业一切有用信息的安全性。
企业信息化之后的信息安全是企业正常运行的保障，在设计PLM体系结构时，需要通盘考虑数据存取的安全性，保证运行过程中信息不丢失、不被非法拷贝、删除、修改．同时在个别子系统出现问题的时候不影响其他系统的运行，出错后数据能得到及时有效的恢复。
PLM体系结构为PLM系统提供了一个结构、行为和属性的高级抽象，体现了各个构件之间的相互关系，以及构件与环境之间的相互关系。
PLM体系结构不仅指定了系统的组织结构和拓扑结构，并且显示了系统需求和构成系统的元素之间的对应关系，提供了一些设计决策的基本原理，还包括指导系统设计和进化的原则。
PLMN网络体系结构
精品课件
第四代
TDD-LTE/FDD-LTE
第四代（4G）
第四代移动通信系统可 称为宽带接入和分布网 络，具有非对称的超过 2Mb/s的数据传输能力 。其关键技术是正交频 分复用（O F D M ）、 智能天线、多入多出天 线（M I M O ）、软件 无线电等技术。第四代 移动通信标准比第三代 标准具有更多的功能。 目前3G存在三种标准： TDD-LTE、FDD-LTE。
CS域特有实体： MSC（Mobile-services Switching Centre，移动服务交换中心） GMSC（Gateway MSC，网关MSC） VLR（Visitor Location Register，访问者位置寄存器）
精品课件
CS域（CS Domain）
MSC是第二代移动通信系统的核心网元之一，是在电话和数据系统之 间提供呼叫转换服务和呼叫控制的地方。MSC 转换所有的在移动电话和 PSTN 和其他移动电话之间的呼叫。 MSC是移动网络完成呼叫连接、过区切换控制、 无线信道管理等功能的设备，同时也是移动网与公用电话交换网（PSTN）、 综合业务数字网（ISDN）等固定网的接口。
一个显著的变化就是业务和控制 平台的分离，即将MSC拆分为MSC server和Media Gateway（MGW），将 GMSC同样的拆分成GMSC server和一 个Media gateway.
MSS系统结构
OMM用于对系统的交换实体进行管理，包括系统分析、系统维护与信令维护三大部分，主要完成包括权限管理、数据配置、计费管理、性能统计、故障管理、诊断测试、用户跟踪、信令跟踪、版本管理、文件管理、语音装载、业务观察、时钟管理、数据库管理等功能。
二.2
二.2.1
MPM是MSC/VLR系统中基本的独立模块，可完成本模块内部用户之间的话路接续和信令的处理，可将本MPM内部的用户与其他MPM模块的用户之间的信令和话路接到SNM中心交换网络模块上。
BSC与TC之间的接口称为Ater接口；在TC与MSC之间的接口称为A接口。
一.3
移动交换子系统MSS完成GSM的主要交换功能，同时管理用户数据和移动性所需的数据库。MSS子系统的主要作用是管理GSM移动用户之间的通信和GSM移动用户与其它通信网用户之间的通信。
移动交换子系统MSS包括六个功能单元。
OMC
Operation andMaintenanceCenter
操作维护中心
AUC
Authentication Centre
鉴权中心
EIR
Equipment Identification Register
设备识别登记器
HLR
Home Location Register
归属位置登记器
VLR
Visitor Location Register
一.4
OMC即操作维护中心，用于对GSM系统的交换实体进行管理。包括系统分析、系统维护与信令维护三大部分，具体包括权限管理、数据配置、计费管理、性能统计、故障管理、诊断测试、用户跟踪、信令跟踪、版本管理、文件管理、语音装载、业务观察、时钟管理、数据库管理等功能。
OMC的功能大部分分布在MSC/VLR、HLR/AUC、BSS等实体中与操作维护相关的有关模块中完成，OMC操作台主要实现OMC的人机接口。OMC功能与一般的维护台功能类似，但需遵守相关规范要求。
WCDMA+无线网络控制器数据配置第5章+全局参数配置
第5章全局参数配置5.1 概述5.1.1 UMTS移动区域1. UMTS（Universal Mobile Telecommunication System，通用移动通信系统）区域概念(1) PLMN（Public Lands Mobile Network，公众陆地移动通信网）区PLMN是由行政部门或公认的私人运营商建立并操作的，为公众提供大陆移动无线通信服务为特定目的的网络。
PLMN用于区分一个国家不同的移动通信运营商，如中国大陆就由中国移动的PLMN和中国联通的PLMN构成。
不同运营商的PLMN采用不同的PLMN标识进行区分。
(2) 位置区、路由区●LA （Location Area，位置区）是CN中CS域的概念，是移动终端在不进行VLR更新的情况下可以自由移动的区域。
位置区用于CS服务，例如CN在LA范围内发起CS域寻呼，同时UE可能被分配CS业务相关临时标识CS _TMSI，该标识在LA内唯一。
●RA （Routing Area，路由区）是CN中PS域的概念，是移动终端在不进行SGSN更新的情况下可以自由移动的区域。
路由区用于PS业务。
例如，CN在RA范围内发起PS域寻呼，同时UE可能被分配PS业务相关临时标识PS_TMSI，该标识在RA内唯一。
LA和RA的共同点在于：一个RA或一个LA都由连接在同一个CN节点的多个RNC的小区组成，都只能由一个CN服务节点控制。
不同的是，控制RA的CN服务节点是SGSN，控制LA的CN服务节点是MSC/VLR。
从位置关系上看，RA是LA的子集。
换句话说，RA不能跨越LA。
(3) 服务区SA（Service Area，服务区）由同属于某一相同LA的一个或多个小区组成，用于向CN指示UE所处的位置。
小区可能属于一个或两个服务区，对于后者，一个SA属于广播域，另外一个属于CS和PS域。
(4) UTRAN （UMTS Terrestrial Radio Access Network ，UMTS 陆地无线接入网）内部区域UTRAN 内部区域包括URA （UTRAN Registration Area ， UTRAN 位置登记区）区和小区。
PLMN
PLMN2012-08-08 09:06:30| 分类：默认分类|举报|字号订阅PLMN（Public Land Mobile Network，公共陆地移动网络），由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN 为46001。
PLMN的分类对于一个特定的终端来说，通常需要维护几种不同类型的PLMN列表，每个列表中会有多个PLMN。
(1)RPLMN(Registered PLMN 已登记PLMN)：已登记PLMN。
是终端在上次关机或脱网前登记上的PLMN。
在3GPP 2003年第TSG TP-21次会议上决定，将该参数从USIM卡上删掉，而将其保存在终端的内存中。
(2)EPLMN(Equivalent PLMN 等效PLMN)：为与终端当前所选择的PLMN 处于同等地位的PLMN，其优先级相同。
(3)EHPLMN(Equivalent Home PLMN 等效本地PLMN)：为与终端当前所选择的PLMN处于同等地位的本地PLMN。
其实：EHPLMN和EPLMN就好比是中移动的新建的158网络，而PLMN就好比是原来的135～139网络。
(4)HPLMN(Home PLMN 归属PLMN)：为终端用户归属的PLMN。
也就是说，终端USIM卡上的IMSI号中包含的MCC和MNC与HPLMN上的MCC和MNC是一致的，对于某一用户来说，其归属的PLMN只有一个。
(5)VPLMN(Visited PLMN 访问PLMN)：为终端用户访问的PLMN。
其PLMN 和存在SIM卡中的IMSI的MCC，MNC是不完全相同的。
当移动终端丢失覆盖后，一个VPLMN将被选择。
(6)UPLMN(User Controlled PLMN 用户控制PLMN)：是储存在USIM卡上的一个与PLMN选择有关的参数。
3GPPUMTS结钩与PLMN网的配置
3GPPUMTS结钩与PLMN网的配置3GPP UMTS结钩与PLMN网的配置一 3GPP UMTS结钩第三代移动通信合作组织（3GPP）从物理和功能的观点提出了一般通用移动通信系统（UMTS）的结构，在物理模型方面采用了“域（Domain）”的概念，如图（3-1）所示。
在功能模型方面采用了“层（Strata）”的概念，如图（1-2）和图（1-3）所示。
两种概念的分别引入和相互映射，允许UMTS网络在IMT-2000系列的各网络中应用。
1．1 UMTS的物理结构模型参照图（1-1），UMTS的物理结构模型由各域及它们之间的接口组成，所谓“域”是指各实体的一种高层次的组合，各接口符号的下标“u”表示是UMTS系统的接口。
应当指出，图中各域将会是现有网络基础设施演进的结果，例如核心网域可以由现用的GSM、N-ISDN、B-ISDN或PDN网络基础设施演进形成。
而这些基础设施的演进可以通过配置在各域中的互工作功能（IWF）来实现。
图（1-1）3GPP通用移动通信系统的一般结构模型基本结构分为用户设备域（UE）和基础设施域（IS），其间的接口Uu为UMTS的无线电接口。
用户设备域可以包括具有不同功能层的各类设备，称之为用户终端设备，而且这类设备也可以采用双模或多模方式与一个或多个现用无线或固定的接入接口相兼容。
UE域进一步分为移动设备域（ME）和用户业务标识模块域（USIM），其间的参考点为Cu。
ME实现无线电传输，并包含有各种应用，它还可以细分为实现传输及相关功能的移动终端（MT）和含有端到端应用的终端设备（TE）。
USIM域包含各种数据和程序，用以清楚而安全地标识USIM自身。
这些功能通常嵌入一个单独的智能卡，该卡又与指定用户相连系，所以USIM也能够标识该用户，而与他所使用的ME无关。
基础设施（IS）域进一步分为接入网域（AN）和核心网域（CN），其间的参考点为Iu。
这样划分的目的是将接入有关的功能与其它（非接入有关的）功能分隔开来，同时符合UMTS所采用的模块原理。
软交换网络的总体结构
软交换网络的总体结构软交换技术采用了电话交换机的先进体系结构，并采用IP网中的IP包来承载话音、数据以及多媒体流等多种信息。
一部程控电话交换机可以划分为业务接入、路由选择(交换)和业务控制3个功能模块，各功能模块通过交换机的内部交换网络连接成一个整体。
软交换技术是将上述3个功能模块独立出来，分别由不同的物理实体实现，同时进行了一定的功能扩展，并通过统一的IP网络将各物理实体连接起来，构成了软交换网络。
电话交换机的业务接入功能模块对应于软交换网络的边缘接入层；路由选择(交换)功能模块对应于软交换网络的控制层；业务控制模块对应于软交换网络的业务应用层；IP网络构成了软交换网的核心传送层。
边缘接入层软交换技术将电话交换机的业务接入模块独立成为一个物理实体，称为媒体网关(MG)，MG功能是采用各种手段将各种用户及业务接入到软交换网络中，MG完成数据格式和协议的转换，将接入的所有媒体信息流均转换为采用IP协议的数据包在软交换网络中传送。
根据MG接入的用户及业务不同，MG可以细分为以下几类。
中继媒体网关(TG)：用于完成与PSTN/PLMN电话交换机的中继连接，将电话交换机PCM中继中的64kbit/s的语音信号转换为IP包。
信令网关(SG)：用于完成与PSTN/PLMN电话交换机的信令连接，将电话交换机采用的基于TDM电路的七号信令信息转换为IP包。
G和SG共同完成了软交换网与采用TDMA电路交换的PSTN/PLMN电话网的连接，将PSTN/PLMN网中的普通电话用户及其业务接入到了软交换网中。
接入网关(AG)：提供模拟用户线接口，用于直接将普通电话用户接入到软交换网中，可为用户提供PSTN提供的所有业务，如电话业务、拨号上网业务等，它直接将用户数据及用户线信令封装在IP包中。
综合接入设备(IAD，Integrated Access Device)：一类IAD同时提供模拟用户线和以太网接口，分别用于普通电话机的接入和计算机设备的接入，适用于分别利用电话机使用电话业务、利用计算机使用数据业务的用户；另一类IAD仅提供以太网接口，用于计算机设备的接入，适用于利用计算机同时使用电话业务和数据业务的用户，此时需在用户计算机设备中安装专用的"软电话软件"。
plmn apn 频段对应关系 -回复
plmn apn 频段对应关系-回复题目：PLMN, APN与频段之间的对应关系解析引言：在移动通信领域，PLMN（公共陆地移动电话网络）、APN（接入点名称）以及频段是重要的概念。
它们在构建和管理移动通信网络的过程中扮演着关键角色。
本篇文章将详细介绍PLMN、APN和频段之间的对应关系，以及它们在现代通信网络中的作用。
一、PLMN概述公共陆地移动电话网络（PLMN）是一种提供无线电移动通信服务的网络，它由多个基站和相关设备组成。
PLMN负责接收来自移动设备的信号并将其转发到目标设备。
每个PLMN都有一个唯一的PLMN标识码（PLMN ID），由一个移动国家码（MCC）和一个移动网络码（MNC）组成。
MCC是国际电信联盟（ITU）分配给各个国家和地区的三位数代码，而MNC则是由运营商按需分配的。
二、APN介绍接入点名称（APN）是一个标识符，用于确定移动网络中数据通信的终端节点。
每个移动网络运营商会为其用户提供一个或多个APN。
用户可以通过设置自己的设备来选择特定的APN，以便与所选网络进行数据通信。
APN通常包含以下信息：1. APN名称：用于识别APN的名称。
2. 本地点分配协议（PDN）类型：指定要使用的协议类型（如IPv4或IPv6）。
3. IP地址：为设备分配一个唯一的IP地址。
4. Gateway IP地址：网络数据流通过的网关。
5. 认证类型：确定需要使用的身份验证类型。
三、频段与PLMN和APN的关系频段是指在特定的频率范围内实现无线通信的技术。
不同的频段用于不同的通信技术，如GSM、CDMA、LTE和5G。
每个移动网络运营商会在不同频段中拥有一定数量的无线资源。
1. 频段和PLMN对应关系每个PLMN可以在多个频段上运营，但一个频段只能由一个PLMN使用。
此外，PLMN还可以根据需要分配不同的频段，以满足网络容量、数据速率以及服务范围的要求。
运营商根据其网络规模和需求来选择频段。
plmn是什么意思
plmn是什么意思PLMN是什么意思在现代通信技术中，PLMN是一个常见的术语。
PLMN代表公共陆地移动电话网络，即是移动通信系统中的一种基础网络架构。
它是连接移动设备（如手机、平板电脑等）与移动通信服务提供商之间的桥梁。
PLMN的主要目的是提供无线通信和移动电话服务。
PLMN包括一系列的基站、控制器和交换机，这些设备以及相应的通信协议为用户提供了无线语音和数据服务。
不同的移动通信提供商可以通过PLMN相互连接，使用户能够在全球范围内进行无缝的通信。
要了解PLMN更详细的意义和功能，我们需要先了解PLMN的组成部分。
1. 基站PLMN的基础是一系列的基站，也称为移动通信基站或基站台。
基站是一种特殊的设备，用于接收和发送无线信号。
它们通常安装在高塔或屋顶上，用于覆盖一定区域内的无线通信需求。
基站负责处理来自移动设备的呼叫、短信和数据传输请求，并将其传递给其他PLMN组件进行处理。
2. 控制器PLMN中的控制器也是一项关键组件。
控制器通过管理和协调基站之间的通信来提供无缝的服务。
它们负责监视信号强度、调整频率和信道资源的分配，以确保网络连接的稳定性和可靠性。
3. 交换机PLMN中的交换机是负责将呼叫和数据传输从一个基站转移到另一个基站的关键设备。
它们通过将信息路由到正确的目标来实现连通性和无缝漫游。
PLMN的工作原理是基于移动设备中的SIM卡（Subscriber Identity Module，用户识别模块）。
移动设备用户通过插入SIM卡来注册到特定的PLMN，使其能够连接到网络并使用移动电话和数据服务。
PLMN的优势是提供全球覆盖和无缝漫游功能。
用户可以在不同的PLMN之间切换，而无需更换SIM卡或遭受网络中断。
这种能力使得用户能够在任何地方使用其移动设备，并享受持续的通信服务。
此外，PLMN还提供了安全性和隐私保护机制。
通过加密和认证技术，PLMN确保用户的通信数据得到保护，并防止未经授权的访问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顺应网络IP化的趋势，IMS系统采用SIP协议进行端到端的呼叫控制。但
IMS 远不止是一个SIP协议，它是一个融合了数据、语音、图像、消息、基于 Web的技术和移动网络的体系。同时，IMS还允许运营商提供统一的开放接口， 允许第三方供应商使用这些接口为用户提供服务，从而使整个电信网成为一 个更加开放的系统，而且更加适用于与Internet应用的兼容性。因此，IMS能 把Internet和无线通信网络的发展结合起来，使得不论是移动网还是固定网均 在向基于IP的网络演进。
CS域（CS Domain）
但在3GPP R4以后，MSC实体被拆分为MSC Server和MGW两个新的功
能实体。 MSC Server的主要职责是链接管理。它负责所有的呼叫控制信令，例如 呼叫建立、呼叫转移、位置更新、路由、切换、计费、话务统计等。同时负 责“指 挥”MGW。MSC-Server负责CS域中主叫和被叫的呼叫，响应网络用 户层信令（3GPP TS 24.008），通过Nc接口传输呼叫控制信令，通过Mc接 口控制MGW。 MGW（Media Gateway，媒体网关）同时负责来自电路交换网络的TDM 承载和来自多媒体流网络的IP或ATM承载，例如话务交换、回音控制、铃音 的广播等。它通过Mc接口接受来自MSC-Server的控制信令，通过Iu和Nb接 口传输控制承载。 自此实现了呼叫控制和业务承载的分离。R4网络采用这种呼叫控制和承 载控制相分离的方式向全IP的核心网结构迈出了重要一步。
1. 通过Gi接口与外部IP分组网络连接。 2. GPRS会话管理，建立与外部网络的通信。 3. 通过Gn接口与SGSN连接。 4. 输出与外部数据网络使用相关的计费信息。
IMS概述
IP Multimedia Subsystem（IMS）即IP多媒体子系统，本质上说是一种 网络结构。该项技术植根于移动领域，最初在3GPP R5为移动网络定义的， 而在NGN的框架下，IMS应同时支持固定接入和移动接入。涵盖IMS增强特性 的3GPP R6已经基本冻结，这标志着IMS技术已经走向成熟。
Note 1: Interface outside the scope of 3GPP/GSM
UE
UTRAN架构
CS域（CS Domain）
CS域（Circuit Switched Domain）：指核心网中为用户业务提供电路交 换类型连接的所有网元实体，以及所有支持相关信令的网元实体。电路交换 型连接在连接建立时分配专用网络资源，在连接释放时释放专用资源。 CS域特有实体：
消临时记录的该移动用户数据。因此，VLR可看作为一个动态用户数据库。
在某一MSC区域内漫游的移动用户受控于负责该区域的拜访位置寄存器， 当某移动台出现在某一位置区内，VLR将启动位置更新程序，VLR包含在它 管辖区域内出现的移动用户的数据。
CS域（CS Domain）
VLR中主要包括以下信息单元 IMSI（International Mobile Subscriber Identity，国际移动用户身份） MSISDN（Mobile Station International ISDN number，移动台国际 ISDN码）
MSC（Mobile-services Switching Centre，移动服务交换中心）
GMSC（Gateway MSC，网关MSC） VLR（Visitor Location Register，访问者位置寄存器）
CS域（CS Domain）
MSC是第二代移动通信系统的核心网元之一，是在电话和数据系统之间 提供呼叫转换服务和呼叫控制的地方。MSC 转换所有的在移动电话和 PSTN 和其他移动电话之间的呼叫。 MSC是移动网络完成呼叫连接、过区切换控制、 无线信道管理等功能的设备，同时也是移动网与公用电话交换网（PSTN）、
PS域（PS Domain）
PS域（Packet Switched Domain）：是完成数据业务部分，分为SGSN 和GGSN，一个是业务处理部分，一个是控制部分. PS域特有实体： SGSN（Serving GPRS Support Node，GPRS服务支持节点）
GGSN（Gateway GPRS Support Node，GPRS网关支持节点）
Note 1 IuBC
CBC CN
server和Media Gateway（MGW）， 将GMSC同样的拆分成GMSC server 和一个Media gateway.
BSS BSC
Abis
RNS RNC
Iub
BTS
BTS
Node B
Node B
另外新增了IMS（IP multimedia
subsystem）
IMS概述
IMS功能实体： CSCF（Call Session Control Function，呼叫会话控制功能） MGCF（Media Gateway Control Function，媒体网关控制功能） IMS-MGW（IP Multimedia Subsystem - Media Gateway Function，IMS媒
综合业务数字网（ISDN）等固定网的接口。
MSC从系统内的三个数据库，即归属位置寄存器（HLR）、访问者位置 寄存器（VLR）和鉴权中心（AUC）中获取用户位置登记和呼叫请求所需的 全部数据。另外，MSC也根据最新获取的信息请求更新数据库的部分数据。 作为GSM网络的核心，MSC还支持位置登记、越区切换、自动漫游等具有移 动特征的功能及其它网络功能。
CS域（CS Domain）
VLR是服务于其控制区域内移动用户的，存储着进入其控制区域内已登 记的移动用户相关信息，为已登记的移动用户提供建立呼叫接续的必要条件。 VLR从该移动用户的归属用户位置寄存（HLR）处获取并存储必要的数据。 一旦移动用户离开该VLR的控制区域，则重新在另一个VLR登记，原VLR将取
PLMN的发展
第一代 模拟蜂窝
第一代（1G）
第一代（1G）移动通信 系统20世纪70年代诞生 的模拟蜂窝移动通信系 统，1G系统采用模拟信 号传输方式实现语音业 务，使用频分多址 FDMA 接入技术划分信 道。第一代移动通信标 准包括AMPS、NMT-
第二代 GSM/CDMA
第二代（2G）
第二代（2G）移动通信 系统始于20世纪90年 代 ，是由数字无线电 技术组成的数字蜂窝移 动通信系统，提供更高 的网络容量，改善了话 音质量和保密性，并为 用户提供无缝的国际漫 游。第二代数字无线标 准包括 GSM 、 D-AMPS 。 PDC （日本数字蜂窝系 统）和 IS-95CDMA 等， 均仍然是窄带系统。
第三代
TD-SCDMA/ WCDMA/CDMA2000
第四代
TDD-LTE/FDD-LTE 第四代（4G）
第四代移动通信系统可 称为宽带接入和分布网 络，具有非对称的超过 2Mb/s的数据传输能力 。其关键技术是正交频 分复用（O F D M ）、 智能天线、多入多出天 线（M I M O ）、软件 无线电等技术。第四代 移动通信标准比第三代 标准具有更多的功能。 目前3G存在三种标准： TDD-LTE、FDD-LTE。
PS域（PS Domain）
GGSN主要是起网关作用，它可以和多种不同的数据网络连接，如ISDN、 PSPDN和LAN等。有的文献中，把GGSN称为GPRS路由器。GGSN可以把 GSM网中的GPRS分组数据包进行协议转换，从而可以把这些分组数据包传 送到远端的TCP/IP网络。
GGSN的主要功能有：
第三代（3G）
第三代移动通信系统即 IMT-2000（International Mobile Telecommunications2000），在第二代移动 通信技术基础上进一步 演进的以宽带CDMA技 术为主,并能同时提供 话音和数据业务的移动 通信系统。目前3G存在 三种标准：CDMA2000 ，WCDMA，TD-SCDMA 。
CS域（CS Domain）
GMSC具有从HLR查询得到被叫MS当前的漫游号码，并根据此信息选择
路由。GMSC 可以是任意的MSC，也可以单独设置。单独设置时，不处理 MS的呼叫，因此不需设VLR，不与BSC 相连。 当固定电话用户拨打GSM网用户时，根据就近入网的原则，该呼叫将被 接续至最近的移动网。由于移动电话用户漫游的特殊性，网络必须先查询用 户归属的HLR以获得该用户当前的位置信息，才能继续进行接续。向HLR查 询用户当前的位置并获得包含路由信息的漫游号码的功能称为“Interrogation HLR”，由Gateway MSC（简称GMSC）完成。 当网络规模较小时，各MSC与PSTN直联，该项功能由MSC完成。随着 网络的逐步扩容，MSC数目的增加，若仍采用各MSC与PSTN直联的方式， 网络结构会存在诸多弊病。由此可见，GSM网的多局制使得GSM网原有与 PSTN之间的组网方式，已不再继续适用。因此为维护网络界面的清晰，保障 网间结算的准确便捷，需要在移动网与其他网之间设置独立的GMSC，以实 现本地移动网与其他网间的话务、信令转接。
PS域（PS Domain）
SGSN是核心网分组域设备重要组成部分，功能类似于CS域的MSC/VLR。 它可以为多个RNC提供类似于MSC/VLR功能。主要完成分组数据包的路由转 发、移动性管理、会话管理、逻辑链路管理、鉴权和加密、话单产生和输出 等功能。SGSN即GPRS服务支持节点，它通过Gb接口提供与无线分组控制
MSRN（Mobile Station Roaming Number，移动台漫游码）
TMSI（Temporary Mobile Station Identity，临时移动台身份） LMSI（Local Mobile Station Identity，本地移动台身份） 移动台登记所在的位置区 移动台最后的已知位置区和最初位置区

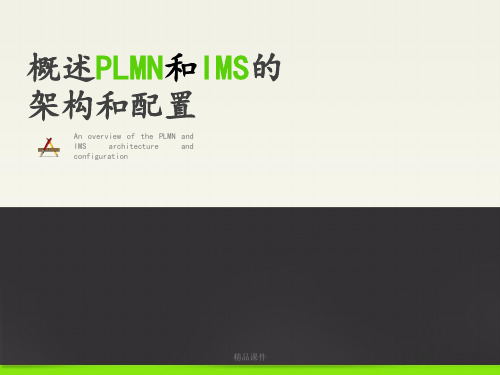

概述PLMN和IMS 的架构和配置
