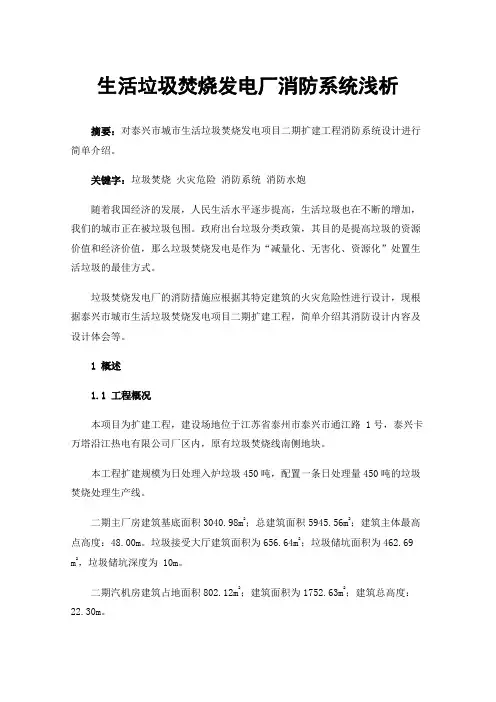

生活垃圾焚烧发电厂消防系统浅析
生活垃圾焚烧发电厂消防系统浅析摘要：对泰兴市城市生活垃圾焚烧发电项目二期扩建工程消防系统设计进行简单介绍。
关键字：垃圾焚烧火灾危险消防系统消防水炮随着我国经济的发展，人民生活水平逐步提高，生活垃圾也在不断的增加，我们的城市正在被垃圾包围。
政府出台垃圾分类政策，其目的是提高垃圾的资源价值和经济价值，那么垃圾焚烧发电是作为“减量化、无害化、资源化”处置生活垃圾的最佳方式。
垃圾焚烧发电厂的消防措施应根据其特定建筑的火灾危险性进行设计，现根据泰兴市城市生活垃圾焚烧发电项目二期扩建工程，简单介绍其消防设计内容及设计体会等。
1概述1.1工程概况本项目为扩建工程，建设场地位于江苏省泰州市泰兴市通江路 1号，泰兴卡万塔沿江热电有限公司厂区内，原有垃圾焚烧线南侧地块。
本工程扩建规模为日处理入炉垃圾450吨，配置一条日处理量450吨的垃圾焚烧处理生产线。
二期主厂房建筑基底面积3040.98m2；总建筑面积5945.56m2；建筑主体最高点高度：48.00m。
垃圾接受大厅建筑面积为656.64m2；垃圾储坑面积为462.69 m2，垃圾储坑深度为 10m。
二期汽机房建筑占地面积802.12m2；建筑面积为1752.63m2；建筑总高度：22.30m。
1.2消防对象本工程消防对象为二期主厂房、汽机房及升压站，综合水泵房、水泵房配电室、飞灰暂存间、地磅房等附属用房。
1.3设计内容本工程包含室内消火栓、消防水炮、灭火器配置及火灾自动报警系统。
室外消火栓系统一期设计时已综合考虑，故此次设计未包含该系统。
1.4一期工程各建筑消防系统设计参数见下表：一期室外消火栓水泵参数Q=60L/s，H=79m，2台；室内消火栓水泵参数Q=25L/s，H=60m，2台；消防水炮主泵参数Q=60L/s，H=120m，2台。
全厂消防用水量按最大一次消防用水量计算，为1512m3。
2消防灭火系统设计2.1室内消火栓系统2.1.1二期主厂房建筑主体最高点高度为48.00m，属于高层工业厂房，火灾危险性为丁类，耐火等级为二级。

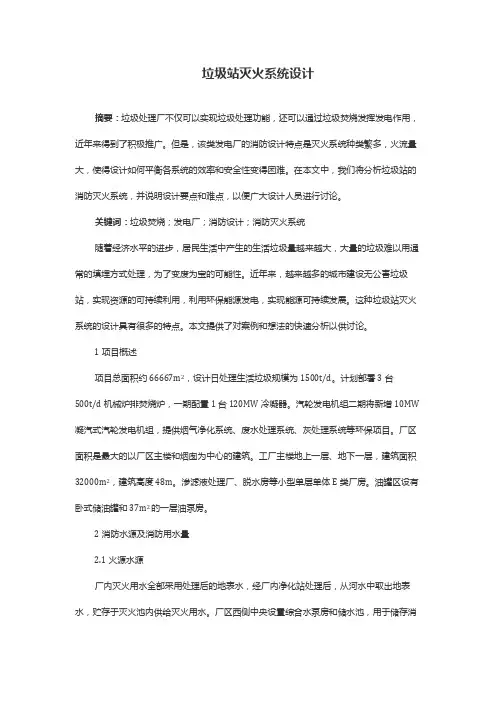

垃圾站灭火系统设计
垃圾站灭火系统设计摘要：垃圾处理厂不仅可以实现垃圾处理功能，还可以通过垃圾焚烧发挥发电作用，近年来得到了积极推广。
但是，该类发电厂的消防设计特点是灭火系统种类繁多，火流量大，使得设计如何平衡各系统的效率和安全性变得困难。
在本文中，我们将分析垃圾站的消防灭火系统，并说明设计要点和难点，以便广大设计人员进行讨论。
关键词：垃圾焚烧；发电厂；消防设计；消防灭火系统随着经济水平的进步，居民生活中产生的生活垃圾量越来越大，大量的垃圾难以用通常的填埋方式处理，为了变废为宝的可能性。
近年来，越来越多的城市建设无公害垃圾站，实现资源的可持续利用，利用环保能源发电，实现能源可持续发展。
这种垃圾站灭火系统的设计具有很多的特点。
本文提供了对案例和想法的快速分析以供讨论。
1项目概述项目总面积约66667m2，设计日处理生活垃圾规模为1500t/d。
计划部署3台500t/d机械炉排焚烧炉，一期配置1台120MW冷凝器。
汽轮发电机组二期将新增10MW 凝汽式汽轮发电机组，提供烟气净化系统、废水处理系统、灰处理系统等环保项目。
厂区面积是最大的以厂区主楼和烟囱为中心的建筑。
工厂主楼地上一层、地下一层，建筑面积32000m2，建筑高度48m。
渗滤液处理厂、脱水房等小型单层单体E类厂房。
油罐区设有卧式储油罐和37m2的一层油泵房。
2消防水源及消防用水量2.1火源水源厂内灭火用水全部采用处理后的地表水，经厂内净化站处理后，从河水中取出地表水，贮存于灭火池内供给灭火用水。
厂区西侧中央设置综合水泵房和储水池，用于储存消防用水和生产用水，消防水池为有效容量700m3的专用水池。
它分为两个隔间。
灭火水池为钢筋混凝土水池，其容量满足厂房及其他单体建筑的主要灭火用水需求。
全厂区采用临时高压灭火供水系统，发生火灾时由灭火泵加压。
主楼31.20m楼层设置高层灭火池，高层灭火池有效容积为18m3。
2.2消防用水厂区安装了独立的灭火供水系统，在厂区建筑物中，消耗室内外灭火用水量最大的工厂为一层工业建筑，用量为50000m3，建筑物的最大高度为48m。
生活垃圾焚烧发电厂项目消防设计方案
生活垃圾焚烧发电厂项目消防设计方案生活垃圾焚烧发电厂项目消防设计方案 1.1消防设计范消防设计范围为垃圾焚烧发电厂围墙以内，厂区不设消防站和消防车，灭火时利用附近消防站的消防车辆。
1.2生产厂房火灾危险类别垃圾焚烧发电厂房生产类别属于丁类，建筑耐火等级不低于二级。
本垃圾焚烧发电厂采用轻柴油作为启动点火和辅助燃料，日用油箱间、油泵房为丙类生产厂房，建筑耐火等级不低于二级。
日用油箱间用防火墙与其它房间隔开。
1.3主要设计原则消防系统设计必须贯彻执行国家有关方针政策、规范、规定。
消防工作应遵循“预防为主，防消结合”的方针，在本工程范围内设置了消防系统，并按本工程各车间、场所发生火灾的性质和特点选择不同的消防措施，防止火灾危害，以确保焚烧发电厂的安全经济运行。
本工程消防设计的主要依据为: 火力发电厂与变电所设计防火规范(GB50229-96)建筑设计防火规范(2001年版)(GBJ16-87)建筑灭火器配置设计规范(GBJ140-90)电力设备典型消防规程(DL5027-93)火灾自动报警系统设计规范(GB50116-98)爆炸和火灾危险环境电力装置设计规范(GB50058-92)1.4消防设施141消防给水系统根据消防规范，室外消防水量为20 1/s,室内消防水量为25 1/s,火灾同时发生次数为一次，消防延续时间为2h,储存集水池中。
2h的室内外消防水量为32Wo消防给水采用临高压给水系统。
室内外消防采用低压消防系统。
各厂房内设置消防栓，旁边设有报警按钮，信号送至控制室，室外设置消防栓。
1.4.2消防系统整个厂区消防系统为：室内消火栓给水系统，室外消火栓给水系统。
室内消火栓系统采用临时高压给水系统火灾时可由水泵房中的消火栓泵供给消防水量及保证消防压力。
室外消火栓系统采用低压制消防，由城市自来水管网供水。
电厂消防采用常规水消防系统。
室外消防水量按20L/S与室内消防水量25L/S设计，则总设计水量45L/So为焚烧所需而设的小型油库按相关规范设置手推式灭火器和手提灭火器。

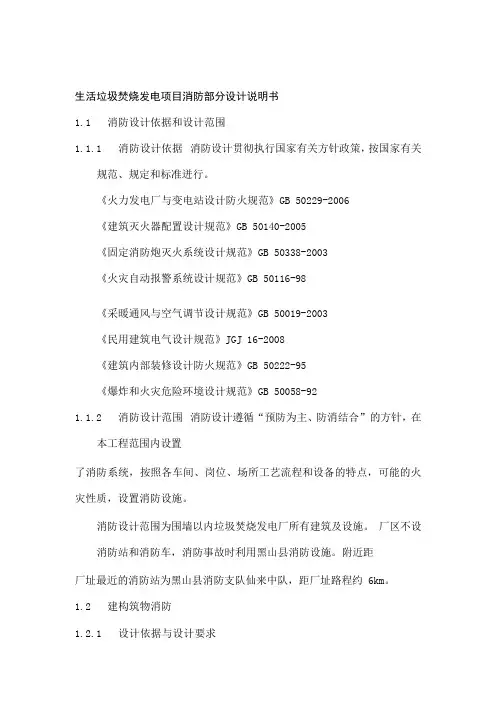

生活垃圾焚烧发电项目消防部分设计说明书
生活垃圾焚烧发电项目消防部分设计说明书1.1 消防设计依据和设计范围1.1.1 消防设计依据消防设计贯彻执行国家有关方针政策，按国家有关规范、规定和标准迸行。
《火力发电厂与变电站设计防火规范》GB 50229-2006《建筑灭火器配置设计规范》GB 50140-2005《固定消防炮灭火系统设计规范》GB 50338-2003《火灾自动报警系统设计规范》GB 50116-98《采暖通风与空气调节设计规范》GB 50019-2003《民用建筑电气设计规范》JGJ 16-2008《建筑内部装修设计防火规范》GB 50222-95《爆炸和火灾危险环境设计规范》GB 50058-921.1.2 消防设计范围消防设计遵循“预防为主、防消结合”的方针，在本工程范围内设置了消防系统，按照各车间、岗位、场所工艺流程和设备的特点，可能的火灾性质，设置消防设施。
消防设计范围为围墙以内垃圾焚烧发电厂所有建筑及设施。
厂区不设消防站和消防车，消防事故时利用黑山县消防设施。
附近距厂址最近的消防站为黑山县消防支队仙来中队，距厂址路程约6km。
1.2 建构筑物消防1.2.1 设计依据与设计要求国家有关规范、标准《民用建筑设计通则》GB 50352-2005《火力发电厂建筑设计规程》DL/T 5094-2012《火力发电厂与变电站设计防火规范》GB 50229-2006《办公建筑设计规范》JGJ 67-2006《汽车库建筑设计规范》JGJ 100-98《汽车库、修车库、停车场设计防火规范》GB 50067-97 1.2.2 建筑特征概述表1.2-1 建筑主要特征表厂区内建筑物均按耐火等级二级考虑。
钢结构喷防火涂料须达到相应的耐火等级。
1.2.3综合主厂房综合主厂房包括垃圾受料加料与工艺辅助设施，锅炉房，烟气净化车间，汽机除氧间以及主控楼。
垃圾受料加料与工艺辅助设施包括上料坡道、卸料平台、化学水车间、化验室、空压机房、材料库及检修间、浴室等。
垃圾发电项目消防设计
垃圾发电项目消防设计1.1设计依据消防设计必须贯彻国家“预防为主、防消结合”的消防工作方针，采取有效措施防止和减少建筑火灾的危害。
为保证一旦发生火灾时，防止火灾的蔓延、方便消防车的出入、及时疏散人员，建筑物之间应保持规范要求的防火间距；建筑物内部应合理设计相应的疏散通道，积极采用行之有效的先进防火技术。
从全局出发，合理布置，正确处理生产和安全、重点和一般的关系，做到促进生产，保障安全，方便使用，经济合理。
消防依据的主要规范：1.2消防总平面布置与交通全厂消防通道的布置、通道的宽度、建筑物之间消防间距的大小，与厂区内建筑物的布置、用途、高度、耐火等级、耐火分类、外墙上的门窗洞口等等因素有关。
本项目厂内主要建筑物四周均设环形道路，有利于消防车的通行。
全场道路的设计说明详见总图篇的说明，道路布置及人流、物流图详见总图图纸。
1.3建筑物构筑物消防1) 主厂房：本工程主厂房为总体单层，局部多层建筑，内部共有五跨，第一跨为垃圾接收跨（两层，局部三层），第二跨为垃圾储存跨（单层，局部五层），第三跨为锅炉跨（单层，局部四层），第四跨为烟气跨（单层），第五跨为汽机除氧跨（四层）。
主厂房五跨中最高跨约为48.500m，局部最多为五层。
本工程主厂房的生产火灾危险类别为丁类、耐火等级为二级。
按《生活垃圾焚烧处理工程技术规范》CJJ90－2009第12.3.1条规定，即“垃圾焚烧厂房的生产类别应为丁类，建筑耐火等级不应低于二级。
”主厂房分为三个防火分区，一区为垃圾接收跨及垃圾卸料跨，防火分区面积为5352㎡；二区为为锅炉跨和烟气处理跨，防火分区面积为4641㎡；三区为汽机除氧跨，防火分区面积为5582㎡。
主厂房按《生活垃圾焚烧处理工程技术规范》CJJ90－2009第12.3.4条的规定，“垃圾焚烧厂房地上部分防火分区的允许建筑面积不宜大于4条焚烧线的建筑面积，地下部分不应大于一条焚烧线的建筑面积。
”本工程焚烧线为二条，满足规定要求。
垃圾发电项目消防系统设计
垃圾发电项目消防系统设计1、根据国家规范要求，设置必要的消防系统，以保证工厂安全生产的目的，全厂消防采取临时高压制。
2、电厂总占地面积93340m2，建筑面积30500m2，生产的火灾危险性为丁类工程，火灾同时发生数按一次考虑。
最大消防用水量60L/S。
3、消防水池与净水站清水池合建，供水量为60L/s，火灾延续时间按2小时计。
1.1.1 消防供水系统（一）系统组成主厂房设室内消防管网，系统接消防水泵给水，设消防水泵结合器。
主厂房设有室内消火栓(每支消火栓配消火栓箱、消火栓口直径SN65、水枪19mm、水龙带长25m，设置消防按扭)。
主厂房室内消防水量25L/S，每支消防栓流量5L/S，同时使用5支水枪。
确保任何消防部位都有2支消火栓水枪的充实水柱能够到达。
每根竖管最小流量为15 L/S。
消防管网在底层平面上布置成环状网，环网直径为DN150。
室外消防供水量为35 L/S，室外设置室外地下式消火栓(配消火栓阀门井)DN100，间距不大于100米。
主厂房垃圾平台上方设消防水箱1个，有效容积为12m3，消防水箱带有止回阀的管道与室内消防给水管网连接。
（2）垃圾池消防：垃圾池高压专用消防给水：总用水量60L/S，垃圾池设4套专用消防炮，同时使用2个消防炮，每个消防水量30L/S，压力1.2 MPa。
垃圾池消防炮供水由综合泵房内的垃圾池消防泵供给，高压消防给水管在垃圾池布置成环状管网；垃圾池内消防灭火设备的布置能确保灭火时，灭火器的充实水柱到达垃圾池的任何部位，没有死角，仓内每个点都有至少两台灭火器将其控制。
消防炮设有就地控制箱，具有就地手动和远程控制功能，发生火灾时能自动启动相应的消防泵，并直接遥控灭火器灭火。
（3）轻油站消防：本工程轻油站消防由半固定式低倍数液上喷射泡沫灭火系统和消防冷却给水系统组成。
泡沫灭火系统水源取自室外消防管网。
泡沫产生器、泡沫混合液管道等随油罐固定安装，泡沫混合液泵、比例混合器及泡沫液由消防车现场提供。
生活垃圾焚烧发电厂建设项目垃圾焚烧系统设计方案
生活垃圾焚烧发电厂建设项目垃圾焚烧系统设计方案1.1.1 进料系统生活垃圾经给料斗、料槽、给料器进入焚烧炉排，垃圾进料装置包括垃圾料斗、料槽和给料器，如图5-2所示。
垃圾给料斗用于将垃圾吊车投入的垃圾暂时贮存，再连续送入焚烧炉处理，给料斗为漏斗形状，能够贮存约1个小时焚烧量的垃圾，由可更换的加厚防磨板组成，为了观察给料斗和溜槽内的垃圾料位，给料斗安装了摄像头和垃圾料位感应装置，并与吊车控制室内的电脑屏幕相联。
料斗内设有避免垃圾搭桥的装置。
给料溜槽设计上垂直于给料炉排，这样能够防止垃圾的堵塞，能够有效的防止火焰回窜和外界空气的漏入，也可以存储一定量的垃料斗与落料槽5-2图圾，溜槽顶部设有盖板，停炉时将盖板关闭，使焚烧炉与垃圾贮坑相隔绝。
给料炉排位于给料溜槽的底部，保证垃圾均匀、可控制的进入焚烧炉排上。
给料炉排由液压杆推动垃圾通过进料平台进入炉膛。
炉排可通过控制系统调节，运动的速度和间隔时间能够通过控制系统测量和设置。
1.1.2 焚烧炉本垃圾焚烧炉燃烧图见图5-3辅助燃料区(确保烟气温度 >850℃，停留时间2s边界超负荷(每天2h36280kJ/k8370kJ/k超负荷2MW(110%)27.92FE'F2425.43MW(100%),最大连续输入热量4600kJ/kg21D'G)W D M(18量4200kJ/kgC'热15.26MW(60%)入C15输总5-3 垃圾焚烧炉燃烧图BA)%)%120)00%110(1h6(/h(th/8t/659t5.1471.866.07.08.09.010.011.012.013.014.015.016.017.018.0理量(t/h)垃圾处图炉排1.焚烧炉是垃圾焚烧发电厂极其重要的核心设备，它决定着整个垃圾焚烧发电厂的工艺路线与工程造价，为了长期、稳定、可靠的运行，从长远考虑，本工程应选用技术成熟可靠的炉排炉焚烧方式。
炉排面由独立的多个炉瓦连接而成，炉排片上下重叠，一排固定，另一排运动，通过调整驱动机构，使炉排片交替运动，从而使垃圾得到充分的搅拌和翻滚，达到完全燃烧的目的，垃圾通过自身重力和炉排的推动力向前前进，直至排入渣斗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活垃圾焚烧发电厂项目消防设计方案
1.1 消防设计范围
消防设计范围为垃圾焚烧发电厂围墙以内，厂区不设消防站和消防车，灭火时利用附近消防站的消防车辆。
1.2 生产厂房火灾危险类别
垃圾焚烧发电厂房生产类别属于丁类，建筑耐火等级不低于二级。
本垃圾焚烧发电厂采用轻柴油作为启动点火和辅助燃料，日用油箱间、油泵房为丙类生产厂房，建筑耐火等级不低于二级。
日用油箱间用防火墙与其它房间隔开。
1.3 主要设计原则
消防系统设计必须贯彻执行国家有关方针政策、规范、规定。
消防工作应遵循“预防为主，防消结合”的方针，在本工程范围内设置了消防系统，并按本工程各车间、场所发生火灾的性质和特点选择不同的消防措施，防止火灾危害，以确保焚烧发电厂的安全经济运行。
本工程消防设计的主要依据为：
火力发电厂与变电所设计防火规范(GB50229-96)
建筑设计防火规范(2001年版) (GBJ16-87)
建筑灭火器配置设计规范(GBJ140-90)
电力设备典型消防规程(DL5027-93)
火灾自动报警系统设计规范(GB50116-98)
爆炸和火灾危险环境电力装置设计规范(GB50058-92) 1.4 消防设施
1.4.1 消防给水系统
根据消防规范，室外消防水量为20 l/s，室内消防水量为25 l/s，火灾同时发生次数为一次，消防延续时间为2h，储存集水池中。
2h的室内外消防水量为324m3。
消防给水采用临高压给水系统。
室内外消防采用低压消防系统。
各厂房内设置消防栓，旁边设有报警按钮，信号送至控制室，室外设置消防栓。
1.4.2 消防系统
整个厂区消防系统为：室内消火栓给水系统，室外消火栓给水系统。
室内消火栓系统采用临时高压给水系统火灾时
可由水泵房中的消火栓泵供给消防水量及保证消防压力。
室外消火栓系统采用低压制消防，由城市自来水管网供水。
电厂消防采用常规水消防系统。
室外消防水量按20L/s与室内消防水量25L/s设计，则总设计水量45L/s。
为焚烧所需而设的小型油库按相关规范设置手推式灭火器和手提灭火器。
各工房均按规定设置适量的手提灭火器。
1.4.3 灭火器系统
按照火灾危险性质和规范要求，在室内和室外均设置一定数量的干粉灭火器，以适应不同物料的灭火要求。
1.4.4 火灾报警系统
本焚烧发电厂设置一套火灾报警系统。
在全场各控制室、电缆夹层、仓库、综合办公楼以及其它辅助生产设置等处，根据具体情况设置烟感探头、温触探头、手动报警按钮和警铃等。
火灾报警系统带有联动控制输出，可以做到联动控制相应的消防设施。
1.5 主要防火措施
1.5.1 润滑油系统
设计将油管道远离高温管道和电源，主油箱设置事故排油管，主厂房外设置事故排油箱，一旦发生着火事故，将油系统的油迅速安全地排往事故油箱，以免事故扩大。
1.5.2 油罐
油罐的设置应满足防火间距，主要通过室外消防栓进行消防。
1.5.3 垃圾贮坑
**现阶段的垃圾自燃的可能性较小，但随着生活水平的提高，垃圾热值也随之升高。
自燃的可能性也随之增大。
着火后，一般喷淋装置难以发挥作用，所以在垃圾贮仓特定部位需设置消防用的喷水枪。
由操作人员在吊车控制室手动控制喷水枪进行灭火。
1.5.4 电器设施
设计采用无油型干式变压器，具有阻燃和自熄的特性。
电缆选用阻燃电缆，电气设施与电缆夹层设置自动检测和报警装置。
