中频炉安全操作注意事项与日常维护资料
中频炉安全操作规程
中频炉安全操作规程中频炉是一种常用的热处理设备，为保证操作人员的人身安全以及设备的正常运行，必须严格遵守中频炉的安全操作规程。
下面是常见的中频炉安全操作规程，1200字以上。
1.严禁擅自操作中频炉：只有经过专业培训，并且持有有效上岗证的人员才能操作中频炉。
未经许可，任何人员均不得接近、触碰或操作中频炉。
2.穿戴必要的防护用品：进行中频炉操作时，操作人员必须穿戴耐高温的防护服、耐高温手套、防护眼镜和安全帽等个人防护用品，以降低热辐射的伤害风险。
3.保持工作环境整洁：中频炉周围必须保持整洁无杂物。
禁止在中频炉附近堆放易燃、易爆物品，以防发生火灾或爆炸事故。
定期清洁中频炉及其周边区域，确保设备正常运行。
4.检查炉体及电路：操作前，必须对中频炉进行全面检查，确保炉体结构完好，电路连接稳定可靠。
如发现炉体损坏或电路异常，应立即停止使用，并及时通知维修人员进行修理。
5.注意供电安全：操作人员必须使用符合规定的电源进行供电，确保电源稳定可靠。
在操作过程中，不得进行乱接电源、乱拉电线等行为，以免引发电击事故。
6.控制温度和时间：操作时必须严格按照工艺规定的温度和时间进行热处理。
不得随意调整温度或增加热处理时间，以免影响产品质量和引发炉体过热等安全隐患。
7.防止过载和短路：中频炉在工作过程中，必须按照额定功率和额定电流进行操作。
严禁超过额定功率工作，以免引发设备过载和炉体破裂。
同时，应随时检查电路是否短路，如发现短路问题，应立即停止使用并进行维修。
8.禁止炉体打开操作：中频炉工作期间，禁止擅自打开炉体。
如需清理或维修，必须先切断电源，并等待足够时间冷却后才能进行操作。
操作人员必须戴隔热手套，使用合适的工具，确保安全。
9.灭火器的使用：中频炉工作区域必须配备合适类型和数量的灭火器，并定期检查其有效期和可用性。
在工作开始前，操作人员必须具备临时灭火器操作技能。
10.紧急故障处理：如发生中频炉故障，且无法自行排除时，操作人员应立即停止使用并通知维修人员进行处理。
中频炉安全操作注意事项与日常维护 PPT
如果需要长时间停炉，就没有必要对坩埚进 行保温。为了能较好地在完全冷却水的情况下 保管炉衬，在坩埚内铁液出尽后，吊入一块起 熔块并使其温度升至800～1000℃然后闭上炉 盖，停电，让炉温缓慢冷却。经长期停炉的坩 埚炉衬，不可避免的要出现裂纹，在再次熔化 使用时，一定要认真检查和维修。熔化时必须 缓慢升温，使炉衬中形成的细小裂纹自行弥合。
属于严格禁止操作的有以下几点：
1、不合格的炉料、熔剂加入炉膛中，如： 密封容器或潮湿生锈的炉料，
2、用包衬有缺陷或潮湿的浇包接铁水； 3、发现炉衬有严重损害，仍然继续熔炼； 4、对炉衬进行猛烈的机械冲击； 5、炉子在没有冷却水的情况下运行； 6、铁液或炉体结构在不接地的情况下运行；
如必须在通电情况下进行上述某些作业， 应采取适当的安全措施，如穿绝缘鞋和戴 石棉手套。
结束后，设法避免炉衬完全冷却，可采用下 列方法；（1）炉内保留部分铁液，并低压通 电，将铁液温度保持在1300℃左右；（2）在 坩埚内装电热器或用煤气燃烧器，使坩埚炉 衬的温度保持在900～1100℃的水平；（3） 停炉后，将炉盖密封好，并适当降低感应器
冷却水流量，使坩埚炉衬缓慢地冷却到 1000℃左右，然后将专门浇注的外型同坩埚 而尺寸稍小一些的铸铁块吊入炉内，并通电 加热，使其温度保持在1000℃左右.当下一炉 开始熔炼作业时,该铸块即作为起熔块使用。
炉子在运行过程中，应经常检查炉衬的状况， 以确保安全生产和提高炉衬寿命。不正确的 操作方法往往会导致炉衬寿命缩短，因此须 避免以下几种常见的错误操作：（1）炉衬没 有按照规定的工艺进行打结、烘烤和烧结； （2）炉衬材料成分及结晶形态不符合要求， 含有较多的杂质；（3）熔炼后期铁液的过热 温度超出允许范围；（4）在装载固体料或者 因排除炉料搭桥时，采用不正确的操做法和 猛烈机械冲击，使坩埚炉衬受到严重损坏； （5）停炉后，炉衬急冷而产生大裂纹。
中频炉安全技术操作规程
中频炉安全技术操作规程一、引言（中频炉是一种用于加热金属材料的工业设备，应用广泛。
但是，由于中频炉的高温高压环境，操作存在隐患。
为了确保生产安全，特制定此安全技术操作规程。
）二、工作前安全检查（1）操作人员必须全程穿着隔热服、隔热手套、安全鞋。
（2）检查中频炉炉门是否关闭，其它设施是否就位。
（3）检查电源开关是否处于关闭状态。
（4）检查电缆、水管、氧气管路是否完好无损。
（5）检查炉墙、炉底，是否有裂缝、渗漏、破损等情况。
（6）检查温度计、压力表、氧气表等仪器是否正常。
三、设备运行注意事项（1）启动时，必须按操作流程依次开启电源开关，启动水泵、压缩机、氧气机等设备。
（2）在加热和浇注前，必须先预热设备和加热炉。
（3）在加热过程中，不得接触炉体和熔融金属，必须配备专业工具。
（4）操作人员必须时刻关注加热温度和熔融金属的流动情况，并按操作规程调整温度。
（5）加热时不能急于将熔融金属倒入模具，应在保持熔融状态下，缓慢浇注，以免引起爆炸。
四、设备故障及处理方法（1）当电源中断时，必须立即按操作规程停止设备运行。
（2）如果发现中频炉炉墙存在裂缝、渗漏、破损等情况，必须停机检查，修复后方可继续使用。
（3）在加热炉中如果发现熔融金属过热、起泡或者燃烧时，必须立即切断电源，并采取相应的应急措施。
五、事故的应急处理方法（1）如果中频炉或相关设备出现故障或事故，必须立即将操作者和其它人员撤离现场，并报告值班人员。
（2）如果发生一氧化碳泄漏，必须立即切断氧气供应，打开通风系统，并采取应急措施。
（3）如果发生火灾，必须立即切断电源，并采取灭火应急措施。
六、安全防护措施（1）操作人员必须经过安全技术培训并持证上岗。
（2）操作人员必须按规定穿戴安全装备。
（3）各类仪表设备必须定期检测，确保正常使用。
（4）必须设立安全警戒线和提示标志牌。
（5）必须定期进行安全隐患检查、安全技术演练等。
七、结论（中频炉是一种高温高压环境下的生产设备，操作必须十分谨慎。
中频炉日常操作注意事项

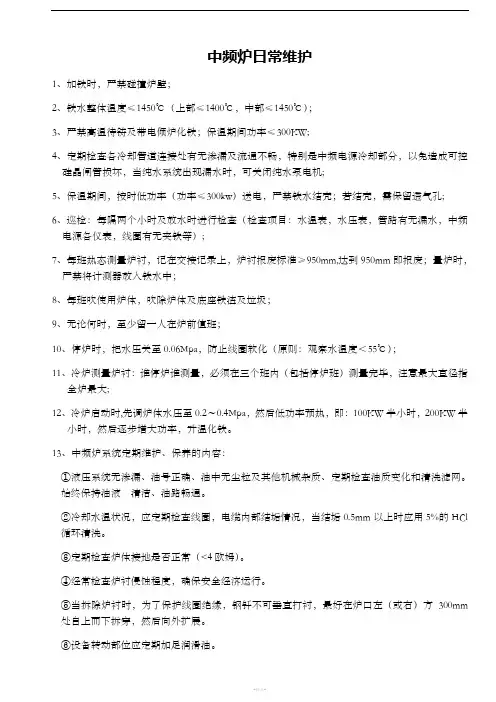

中频炉日常维护1、加铁时，严禁碰撞炉壁；2、铁水整体温度≤1450℃（上部≤1400℃，中部≤1450℃）；3、严禁高温待铸及带电倾炉化铁；保温期间功率≤300KW;4、定期检查各冷却管道连接处有无渗漏及流通不畅，特别是中频电源冷却部分，以免造成可控硅晶闸管损坏，当纯水系统出现漏水时，可关闭纯水泵电机;5、保温期间，按时低功率（功率≤300kw）送电，严禁铁水结壳；若结壳，需保留透气孔;6、巡检：每隔两个小时及放水时进行检查（检查项目：水温表，水压表，管路有无漏水，中频电源各仪表，线圈有无夹铁等）;7、每班热态测量炉衬，记在交接记录上，炉衬报废标准≥950mm,达到950mm即报废；量炉时，严禁将计测器放入铁水中；8、每班吹使用炉体，吹除炉体及底座铁渣及垃圾；9、无论何时，至少留一人在炉前值班；10、停炉时，把水压关至0.06Mpa，防止线圈软化（原则：观察水温度＜55℃）；11、冷炉测量炉衬：谁停炉谁测量，必须在三个班内（包括停炉班）测量完毕，注意最大直径指全炉最大;12、冷炉启动时,先调炉体水压至0.2～0.4Mpa，然后低功率预热，即：100KW半小时，200KW半小时，然后逐步增大功率，升温化铁。
13、中频炉系统定期维护、保养的内容：①液压系统无渗漏、油号正确、油中无尘粒及其他机械杂质、定期检查油质变化和清洗滤网。
始终保持油液清洁、油路畅通。
②冷却水温状况，应定期检查线圈，电缆内部结垢情况，当结垢0.5mm以上时应用5%的HCl 循环清洗。
③定期检查炉体接地是否正常（<4欧姆）。
④经常检查炉衬侵蚀程度，确保安全经济运行。
⑤当拆除炉衬时，为了保护线圈绝缘，钢钎不可垂直打衬，最好在炉口左（或右）方300mm 处自上而下拆穿，然后向外扩展。
⑥设备转动部位应定期加足润滑油。
⑦定期检查感应器、电缆、铜排及电器室母线等各接头处螺栓是否松动，保证导电部位接触良好，并定期除尘，保持清洁。
⑧定期检查感应线圈紧固情况，防止松动。
中频炉安全操作注意事项及事故处理方法
中频安全操作注意事项及事故处理方法一、感应电炉的保护装置有关感应电炉的主要保护内容、设置原因及方法列入下表。
二、安全操作注意事项1．开炉前准备工作（1）检查炉衬，炉衬厚度（不包括石棉扳）经磨损小于65～80毫米时，必须修炉；（2）检查有无裂缝。
3毫米以上的裂缝，要填入炉衬材料进行修补；（3）确保冷却水畅通。
2．加料须知（1）放入起炉盖后要检查炉块是否实放到炉底；（2）不让潮湿的炉料放入。
实在不得已时，投入干的炉料后，将湿的材料放在它的上面，采用炉化前靠炉内热量干方法使水分蒸发；（3）切屑料应尽量放在出铝后的残留铁液上。
一次投入量为炉量的十分之一以下，而且必须均匀投入；（4）不要加入管状或中空的炉料。
这是由于其中空气急剧膨胀，可能有爆炸的危险；（5）不管炉料如何，都要在前次投入的炉料没有熔化完之前，投入下一次熔料。
（6）如果使用附砂多的炉料，或者一次加入冷料过多，则容易发生“搭桥”，必须经常检查液面避免“搭桥”时，下部的铝液就会过热，引起下部炉衬的侵蚀，甚至渗漏铁液。
三、事故处理方法事故是难以预料的。
对突然发生的非常事故，要沉着、冷静、正确的处理，可避免事故扩大，缩小影响范围。
因此，要熟识感应电炉可能产生的事故，这些事故正确的处理方法。
1．停电由于供电网路的过电流、接地等事故或感应炉体本身事故引起感应炉停电。
当控制回路与主回路接于同一电源时，则控制回路水泵也停止工作。
若停电事故能在短时内恢复，停电时间不超过10分钟，则不需要动用备用水源，只要等待继续通电即可。
但此时要备用水源投入运行的准备。
万一停电时间过长感应可立即接上备用水源。
停电在10分钟以上，则需要接通备用水源。
由于停电、线圈的供水停止，从铁液传导出来的热量很大。
如果长期不通水，线圈中的水就可能变成蒸汽，破坏线圈冷却，与线圈相接的胶管和线圈的绝缘都被烧坏。
因此对长时间停电，感应器可转向工业用水或开动汽油发动机水泵。
因炉子处于停电状态，所以线圈通水量为通电熔炼的1/3～1/4即可。
中频炉安全操作规程
中频炉安全操作规程中频电炉安全操作规程一：目旳：规范中频电炉安全操作，保证安全生产，二：范围：企业所有中频电炉与铸造操作工三：中频电炉安全操作基本注意事项1 、操作者必须熟悉设备旳一般构造和性能，严禁超性能使用设备。
2、工作前操作者应穿戴好多种劳保用品，以保证工作安全。
3、操作者不可违反使用手册所列各项规定与规定。
4、严禁不要移动或损坏安装在机床上旳警告标牌、铭板。
5、操作者必须严格遵守劳动纪律，不能擅离岗位，设备在运行中不得从事与工作无关旳其他工作，非操作人员不得乱动机床旳任何按钮和装置。
6、机器上旳任何保护设施等，均不可私自移去或修改。
四：中频电炉各项安全规定：（一）、工作前旳准备工作1、送上高压电，检查电网电压与否正常。
变电室除运行电工外不容许其他人进入操作。
运行电工送高压电时，必须穿绝缘靴，绝缘手套。
将高压小车摇入后，合闸。
用高压验电器测量变压器一次侧三相与否所有带电。
检查无误后，做好记录。
离开变电室。
2、水路系统与否正常，有无漏水及水不够等状况炉衬旳烧蚀状况。
提前几小时打开地下室风机通风减少空气湿度。
3、打开水池补水阀和冷却塔回水阀。
4、电炉地下室在电炉运行时除定期下去巡查旳人员，不容许其他人进入。
5、为保证人员不发生意外，电炉地下室严禁放寄存工具，杂物。
6、开外循环水泵之前打开水泵进水口自来水补水阀，管道内充斥水后（开 1 分钟）7、定期清理过滤阀门。
（二）、工作过程中旳安全注意事项1、每次启动电炉时要保证处在最小功率设定，升功率时要点动，切忌按住不松，一升究竟。
2、电炉运行是至少有一人一直观测电炉显示屏。
发现设备异常时（如测温点温度过高,电炉报警）及时告知维修人员排查，处理。
3、碰到电炉报警器报警、发现电炉漏水。
此时要关闭电炉，一定要按照先将电炉旳功率降至最低，然后按停止按钮，最终按分闸旳操作次序关闭电炉。
4、在排查电炉故障和平常维护检修电炉时。
一定要关闭电炉高压电源和电炉动力电源，确认电炉无电时再进行检修。
中频炉安全技术操作规程
中频炉安全技术操作规程一、引言中频炉是一种广泛应用于铸造、热处理等行业的设备，但由于其高温、高压等特点，存在一定的安全风险。
为确保操作人员的安全和设备的正常运行，特制定本安全技术操作规程。
二、设备安全检查1. 每次启动中频炉前，必须对设备进行全面的安全检查，确保设备各部件正常、无损坏。
2. 检查电气系统的接地是否良好，避免电击事故的发生。
3. 检查冷却系统的水压、水流是否正常，以充分保证设备的散热效果。
4. 检查气源系统的气压是否稳定，在使用过程中避免压力过高或过低而引发事故。
三、操作前的准备工作1. 操作前必须穿戴好防护服、防护鞋、防护手套等个人防护装备。
2. 在操作区域周围设置明显的安全警示标识，防止他人靠近操作区域。
3. 确保设备周围的安全通道畅通，为紧急情况的发生提供便捷的逃生通道。
四、中频炉操作1. 软启动：启动电源时，应采用软启动方式，避免电网冲击对设备造成损坏。
2. 温度控制：在操作过程中，必须严格控制中频炉的温度，避免过高温度对设备和操作人员造成伤害。
3. 操作稳定：在操作中必须保持稳定的手势和姿势，避免因误操作而引发事故。
4. 避免侥幸心理：严禁在操作中采取侥幸心理，必须按照规程要求进行操作，避免安全事故的发生。
5. 定期保养：定期对中频炉进行保养和维护，及时清理设备周围的积灰和杂物，保证设备正常运行。
五、紧急情况处理1. 火灾事故：若中频炉发生火灾，应立即切断电源，并使用灭火器或沙土进行灭火，同时请专业人员进行处理。
2. 电气故障：若发生电气故障，应立即切断电源，并进行检修或更换设备。
3. 被困人员：若有操作人员被困在中频炉内，应立即切断电源，并立即报警，由专业人员进行救援。
六、设备关闭1. 操作结束后，切断电源，并进行冷却处理，直至温度降到安全范围后方可离开。
2. 清理工作：操作结束后，必须清理设备周围的工作区域，将杂物垃圾进行分类处理。
七、安全培训和意识加强1. 操作人员应定期参加安全培训，增强安全意识和操作技能。
中频炉的安全操作方法及注意事项(四篇)
方案计划参考范本中频炉的安全操作方法及注意事项(四篇)目录：中频炉的安全操作方法及注意事项一化验室安全操作注意事项二司炉工技术操作及注意事项三吊车安全操作指挥员注意事项四- 1 -中频炉的安全操作方法及注意事项一1 开炉前的准备和检查1、水表压指示是否正常，以确定冷却水压；2、检查冷却水箱，管路是否堵塞；3、检查可控硅管、电容器、滤波电抗器及水冷电缆的冷却水管接头是否腐蚀或漏水；4、检查进水水温是否达到要求；5、感应圈外侧表面、闸门、底部是否有附着物（如导电尘屑、残铁等）。
如果有应用压缩空气吹净；6、炉衬内壁炉衬与出铁口交界处有无裂纹，裂纹3mm以上要填入炉衬材料修补，底部及渣线部位炉衬有无局部蚀损、变薄；7、检查主回路各铜排导线接头是否有因接触不良而引起的发热变色现象，若有应拧紧螺钉；8、检查柜内控制仪表指示面版上的仪表指示是否正常；9、检查漏炉报警装置是否正常，指示电流是否在确定值以内；10、试运行油泵，检查液压系统油位、压力、漏泄、倾炉和炉盖油缸动作是否平稳、正常、灵活；11、炉底坑是否有杂物(磁性物质)，不清除会发热；12、出铁水炉坑内是否有水或潮湿，若有应消除、干燥；2 开机操作1、合上进线低压开关框开关，观察三相进线电压、电流表指示是否正常，将调功电位器调至最小值；2、按控制电源接通钮，经过2～3秒后按“主电路接通钮”，再按“逆变启动钮”，中频电源开始工作，此时直流电压表、电流表，中频频率表、功率表均有指示；3、启动成功后，慢调功率旋钮至所需功率位置，输入功率；如果中频没有建立（即启动失效）,则按“逆变停止”钮使之复位，再重新按“逆变启动”即可。
3 停机操作1、停机时，先将调功功率钮旋至较小位置，再按“逆变停止”钮。
5 / 5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔炼操作过程应注意的 问题 感应电炉体本身是电、水、油三种系统的统
一体，不规范的操作往往酿成严重的事故。 属于严格禁止操作的有以下几点： 1、不合格的炉料、熔剂加入炉膛中，如： 密封容器或潮湿生锈的炉料， 2、用包衬有缺陷或潮湿的浇包接铁水； 3、发现炉衬有严重损害，仍然继续熔炼； 4、对炉衬进行猛烈的机械冲击； 5、炉子在没有冷却水的情况下运行； 6、铁液或炉体结构在不接地的情况下运行；
1次/日 1次/日 1次/日 1次/3 个月
用车间压缩空气吹扫 拧紧螺栓
感 应 线 圈
目测检查线圈压紧螺杆是否松 1次/周 弛
1.橡胶管接口处有否漏水
2.检查橡胶管是否割伤
1次/日 1次/周 当此防蚀接头腐蚀1/2 以上时需更换新的。一 般每两年换一次
拆下橡胶软管，检查线圈端头 1次/6 的防蚀接头的腐蚀程度 个月
如果需要长时间停炉，就没有必要对坩埚进
行保温。为了能较好地在完全冷却水的情况下 保管炉衬，在坩埚内铁液出尽后，吊入一块起 熔块并使其温度升至800～1000℃然后闭上炉 盖，停电，让炉温缓慢冷却。经长期停炉的坩 埚炉衬，不可避免的要出现裂纹，在再次熔化 使用时，一定要认真检查和维修。熔化时必须 缓慢升温，使炉衬中形成的细小裂纹自行弥合。
1 次/ 日 1 次/ 日 1 次/ 日 1次/3年 1 次/ 日
按倾动次数、确 定水冷电缆寿命 为三年，三年后 需要更换，若螺 栓变色，重新紧 固
炉衬有否裂 目察坩埚有否裂缝 缝
炉 衬
出铁口的修 观察侧避炉衬和出 补 铁口交界处有否裂 缝 炉底和渣线 目察炉底及渣线部 部位炉衬的 位的炉衬有否局部 修补 蚀损
出铁时
若出现裂缝，进行修 补 若有明显的蚀损需进 行修补
出铁后
外观检查
1.线圈绝缘部分有否碰伤和碳
化 （2）线圈表面有否附着异合 物 （3）线圈间绝缘垫板有否凸 出 （4）顶紧线圈各装配螺栓有 否松动 线圈压紧螺 杆 橡胶管 线圈防蚀接 头
线圈出口处 冷却水温度
除尘 酸洗
在额定铁液量、额定功率状况 1次/日 下，记录线圈各支路冷却水温 度最大与最小值
有车间压缩空气吹去线圈表面 1次/日 的尘屑和铁液飞溅物 感应器水管的酸洗 1次/2
水冷电 缆
（1）是否漏水 （2）检查电缆是否接触炉坑 （3）在额定功率下记录电缆出 水温度 （4）为预防事故发生采取的预 防措施 （5）检查接线端部连接螺栓是 否变色
铁液的化学成分和温度达到要求后，应及
时断电和出铁。
熔炼作业结束，铁液出尽，为防止迅速冷
却使炉衬形成大裂纹，须采取适当的缓冷措 施，如在坩埚盖上复加石棉板；出铁口用保 温砖和造型用砂堵住；炉盖和炉口间的缝隙 用耐火粘土或造型用砂封住。
对于容量较大的坩埚式感应电炉，熔炼作业
结束后，设法避免炉衬完全冷却，可采用下 列方法；（1）炉内保留部分铁液，并低压通 电，将铁液温度保持在1300℃左右；（2）在 坩埚内装电热器或用煤气燃烧器，使坩埚炉 衬的温度保持在900～1100℃的水平；（3） 停炉后，将炉盖密封好，并适当降低感应器 冷却水流量，使坩埚炉衬缓慢地冷却到 1000℃左右，然后将专门浇注的外型同坩埚 而尺寸稍小一些的铸铁块吊入炉内，并通电 加热，使其温度保持在1000℃左右.当下一炉 开始熔炼作业时,该铸块即作为起熔块使用。
如必须在通电情况下进行上述某些作业，
应采取适当的安全措施，如穿绝缘鞋和戴 石棉手套。
炉子工作时，必须仔细监视熔炼过程中金属
温度、事故信号、冷却水温和流量。三相或 六相电流保持基本平衡。感应器等出口水温 不超过设计规定的最大值。冷却水温度下限 一般是以感应器外壁不结露为条件来确定的， 也即冷却水温度稍高于周围空气温度。倘若 不能满足这些条件，感应器表面就会产生凝 露，感应器击穿的几率也就大大增加。
有关感应电炉的炉衬、感应线圈、可挠导线、
炉盖、液压系统、冷却系统、电气系统等维 护检修内容，列入下表。表内提供的方法主 要是根据坩埚式感应电炉的工作特点制定的， 很多内容也适用于沟槽式感应电炉。
维护检修项目
维护前
备注
若裂缝宽度在22mm以 下，切屑等物不会嵌 进裂缝时则不必修补， 仍可使用。否则需要 进行修补后才能使用
炉料后，将湿的材料放在它的上面，采用炉化前 靠炉内热量烘干方法使水分蒸发；
切屑料应尽量放在出铁后的残留铁液上。一次投
入量为炉量的十分之一以下，而且必须均匀投入； （4）不要加入管状或中空的炉料。这是由于其 中空气急剧膨胀，可能有爆炸的危险；
（5）不管炉料如何，都要在前次投入的炉
料没有熔化完之前，投入下一次熔料。 （6）如果使用铁锈和附砂多的炉料，或者 一次加入冷料过多，则容易发生“搭桥”， 必须经常检查液面避免“搭桥”时，下部的 铁液就会过热，引起下部炉衬的侵蚀，甚至 渗漏铁液。
炉子在运行过程中，应经常检查炉衬的状况，
以确保安全生产和提高炉衬寿命。不正确的 操作方法往往会导致炉衬寿命缩短，因此须 避免以下几种常见的错误操作：（1）炉衬没 有按照规定的工艺进行打结、烘烤和烧结； （2）炉衬材料成分及结晶形态不符合要求， 含有较多的杂质；（3）熔炼后期铁液的过热 温度超出允许范围；（4）在装载固体料或者 因排除炉料搭桥时，采用不正确的操做法和 猛烈机械冲击，使坩埚炉衬受到严重损坏； （5）停炉后，炉衬急冷而产生大裂纹。
炉子中断使用，感应器的冷却水量可适当减
少，但不允许关闭泠却水，否则炉衬的余热 能把感应器的绝缘层烧毁。只有当炉衬表面 温度降到100℃以下时，方能关闭感应器的冷 却水。
日常的维护和检修
感应电炉的日常维护和检修工作是十分重要
的。它能及时发现种种隐患，避免重大事故 发生并保证长期安全生产，促进铸件产量和 质量的提高。
安全操作注意事项
1．开炉前准备工作 （1）检查炉衬，炉衬厚度（不包括石棉扳） 经磨损小于65～80毫米时，必须修炉； （2）检查有无裂缝。3毫米以上的裂缝，要 填 入炉衬材料进行修补； （3）确保冷却水畅通。
2．加料须知 放入起炉盖后要检查炉块是否实放到炉底；
不让潮湿的炉料放入。实在不得已时，投入干的
