二极管三极管区别
二极管及三极管课件
详细描述
开关电路是利用三极管的开关特性实现对电路的通断控制， 广泛应用于各种电子设备和自动化控制系统中。
原理
当三极管基极电流达到一定值时，三极管导通，相当于开 关接通；当基极电流减小到一定值时，三极管截止，相当 于开关断开。
电路特点
开关电路通常由电源、输入信号源、三极管、负载等部分 组成，通过合理配置各部分参数，实现开关的快速、可靠 切换。
THANKS
感谢观看
振荡电路
输入 标题
详细描述
总结词
原理
电路特点
05
二极管与三极管的比 较
CHAPTER
工作原理的比 较
总结词
详细描述
特性的比 较
总结词 详细描述
应用场景的比较
总结词
由于工作原理和特性的差异，二极管和 三极管的应用场景也有所不同。
VS
详细描述
二极管主要用于整流、开关、稳压等电路 中，例如电源电路中的整流二极管。而三 极管则主要用于放大电路中，例如音频放 大器中的音频三极管。此外，三极管还可 以用作开关，但此时通常使用专门的开关 三极管。
二极管的类型
全面详尽
二极管有多种类型，包括硅二极管、锗二极管、肖特基二极管、PIN二极管等。每种类型的二极管都有其特定的应用和特性。
二极管的特性
02
三极管基 础
CHAPTER
三极管的工作原理
01
02
电流放大
电压控制
03 半导体材料
三极管的类型
NPN型
达林顿管
由两个N型和P型半导体组成，集电极 和基极之间为NP结，发射极和基极之 间为PN结。
二极管及三极管课件
contents
目录
二极管与三极管
二极管和三极管、晶振
五、晶振
由于在电脑中的晶振频率普遍都比较由于在电脑中的晶振频率普遍都比较高环境温度又相对较高所以晶振的故高环境温度又相对较高所以晶振的故障率并不是很低通常在更换晶振时都要障率并不是很低通常在更换晶振时都要用相同型号的新品原因是有相当一部分用相同型号的新品原因是有相当一部分电路对晶振的要求是非常严格的这些电电路对晶振的要求是非常严格的这些电路不但要求新晶振的频率要和原晶振一致路不但要求新晶振的频率要和原晶振一致甚至连后缀字母都要一模一样甚至连后缀字母都要一模一样晶振是有串并联之分的并联之分的否则就无法正常工作所以否则就无法正常工作所以大家在更换晶振时要多留一下心尽量用大家在更换晶振时要多留一下心尽量用完全一样的新品来代换故障晶振
四、二极管和三极管
（二）三极管 1.作用 1.作用 放大、开关或调节，它在电脑主机中为数 不多，但在显示器以及一些外设中的数量 不少。 2.可按半导体基片材料的不同分为PNP型 2.可按半导体基片材料的不同分为PNP型 和NPN型，三极管就是二个二极管结合到 NPN型，三极管就是二个二极管结合到 了一起而已。但是在这里P 了一起而已。但是在这里P和N已经不是单 纯的正或负极的关系了，而是分为B 纯的正或负极的关系了，而是分为B极（基 极）、C极（集电极）、E 极）、C极（集电极）、E极（发射极）。
四、二极管和三极管
晶体二极管 晶体二极管在电路中常用“D”加数字表 晶体二极管在电路中常用“D”加数字表 示，如：D5表示编号为5 示，如：D5表示编号为5的二极管。 电话机里使用的晶体二极管按作用可分 为：整流二极管（如1N4004）、隔离二极 为：整流二极管（如1N4004）、隔离二极 管（如1N4148）、肖特基二极管（如 管（如1N4148）、肖特基二极管（如 BAT85）、发光二极管、稳压二极管等。 BAT85）、发光二极管、稳压二极管等。

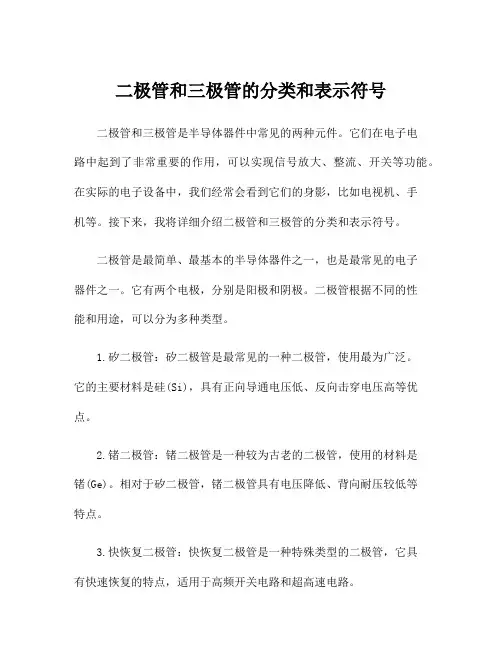

二极管和三极管的分类和表示符号
二极管和三极管的分类和表示符号二极管和三极管是半导体器件中常见的两种元件。
它们在电子电路中起到了非常重要的作用，可以实现信号放大、整流、开关等功能。
在实际的电子设备中，我们经常会看到它们的身影，比如电视机、手机等。
接下来，我将详细介绍二极管和三极管的分类和表示符号。
二极管是最简单、最基本的半导体器件之一，也是最常见的电子器件之一。
它有两个电极，分别是阳极和阴极。
二极管根据不同的性能和用途，可以分为多种类型。
1.矽二极管：矽二极管是最常见的一种二极管，使用最为广泛。
它的主要材料是硅(Si)，具有正向导通电压低、反向击穿电压高等优点。
2.锗二极管：锗二极管是一种较为古老的二极管，使用的材料是锗(Ge)。
相对于矽二极管，锗二极管具有电压降低、背向耐压较低等特点。
3.快恢复二极管：快恢复二极管是一种特殊类型的二极管，它具有快速恢复的特点，适用于高频开关电路和超高速电路。
4.肖特基二极管：肖特基二极管是一种基于肖特基结的二极管，具有正向压降低、反向击穿电压高等特点。
它适用于高频开关电路和精密电路。
5. LED：LED(发光二极管)可以将电能转化为光能，具有高效率、长寿命、低功耗等特点。
LED广泛应用于照明、电子显示等领域。
二极管的表示符号是一个箭头，箭头的一侧表示阳极，另一侧表示阴极。
箭头一般指向阴极，表示电流的流向。
三极管是一种具有三个电极的半导体器件。
它的三个电极分别是基极(Base)，发射极(Emitter)，集电极(Collector)。
三极管的性能和用途非常广泛，根据工作原理和结构特点的不同，可以分为多种类型。
1. NPN型三极管：NPN型三极管是常见的一种三极管，外层为N 型材料，中间为P型材料。
NPN三极管适用于低功耗、小信号放大等场合。
2. PNP型三极管：PNP型三极管与NPN型三极管相反，外层为P 型材料，中间为N型材料。
PNP三极管适用于高功耗、大信号放大等场合。
3.双极型结型三极管：双极型结型三极管是一种特殊的三极管，利用两个PN结的整流作用实现放大和开关功能。

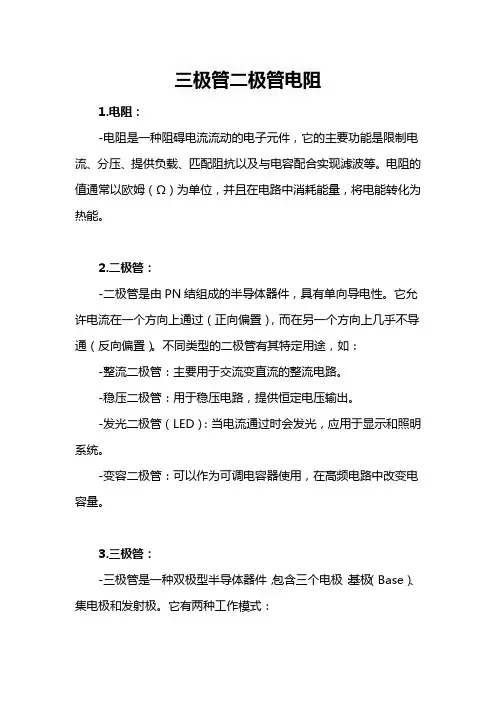

三极管 二极管 电阻
三极管二极管电阻
1.电阻：
-电阻是一种阻碍电流流动的电子元件，它的主要功能是限制电流、分压、提供负载、匹配阻抗以及与电容配合实现滤波等。
电阻的值通常以欧姆（Ω）为单位，并且在电路中消耗能量，将电能转化为热能。
2.二极管：
-二极管是由PN结组成的半导体器件，具有单向导电性。
它允许电流在一个方向上通过（正向偏置），而在另一个方向上几乎不导通（反向偏置）。
不同类型的二极管有其特定用途，如：-整流二极管：主要用于交流变直流的整流电路。
-稳压二极管：用于稳压电路，提供恒定电压输出。
-发光二极管（LED）：当电流通过时会发光，应用于显示和照明系统。
-变容二极管：可以作为可调电容器使用，在高频电路中改变电容量。
3.三极管：
-三极管是一种双极型半导体器件，包含三个电极：基极（Base）、集电极和发射极。
它有两种工作模式：
-放大模式：通过调节基极的小信号电压来控制集电极-发射极之间的大电流，实现电流放大作用。
-开关模式：当基极电压达到某个阈值时，三极管可以从截止状态迅速切换到饱和导通状态，从而用作数字电路中的开关元件。
二极管 三极管

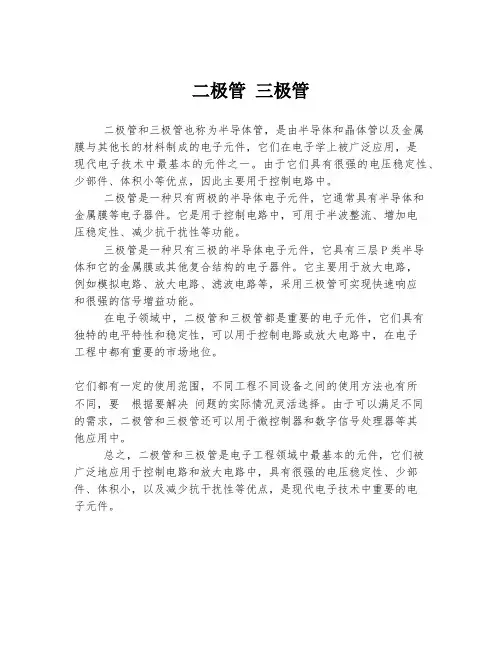

二极管三极管
二极管和三极管也称为半导体管，是由半导体和晶体管以及金属
膜与其他长的材料制成的电子元件，它们在电子学上被广泛应用，是
现代电子技术中最基本的元件之一。
由于它们具有很强的电压稳定性、少部件、体积小等优点，因此主要用于控制电路中。
二极管是一种只有两极的半导体电子元件，它通常具有半导体和
金属膜等电子器件。
它是用于控制电路中，可用于半波整流、增加电
压稳定性、减少抗干扰性等功能。
三极管是一种只有三极的半导体电子元件，它具有三层P类半导
体和它的金属膜或其他复合结构的电子器件。
它主要用于放大电路，
例如模拟电路、放大电路、滤波电路等，采用三极管可实现快速响应
和很强的信号增益功能。
在电子领域中，二极管和三极管都是重要的电子元件，它们具有
独特的电平特性和稳定性，可以用于控制电路或放大电路中，在电子
工程中都有重要的市场地位。
它们都有一定的使用范围，不同工程不同设备之间的使用方法也有所
不同，要根据要解决问题的实际情况灵活选择。
由于可以满足不同
的需求，二极管和三极管还可以用于微控制器和数字信号处理器等其
他应用中。
总之，二极管和三极管是电子工程领域中最基本的元件，它们被
广泛地应用于控制电路和放大电路中，具有很强的电压稳定性、少部件、体积小，以及减少抗干扰性等优点，是现代电子技术中重要的电
子元件。
二 三极管 mos 桥堆 作用和区别
摘要：二极管、三极管和MOS桥堆都是电子元件中常见的器件，它们在电路中发挥着不同的作用。
本文将深入探讨这些器件的作用和区别，帮助读者全面理解它们在电子领域中的重要性。
一、二极管的作用和特点1. 二极管是一种最简单的半导体器件，具有正向导通和反向截止的特性。
2. 在电路中，二极管主要起到整流和稳压的作用，保护其他元件免受反向电压的损坏。
3. 二极管的特点是导通压降较低，开关速度快，适用于高频电路和低压应用。
二、三极管的作用和特点1. 三极管是一种具有放大和开关功能的半导体器件，由发射极、基极和集电极组成。
2. 在电路中，三极管可以放大电流和信号，控制电路的功率和电压。
3. 三极管的特点是放大倍数高，工作稳定，适用于各种放大器和开关电路。
三、MOS桥堆的作用和特点1. MOS桥堆是一种集成了MOSFET和二极管的高性能功率开关器件，通常用于直流电机的控制和变频器中。
2. 在电路中，MOS桥堆可以实现电机的正反转、调速和制动，并具有低功耗和高效率的特点。
3. MOS桥堆的特点是功率密度大，反转损耗小，适用于高性能驱动和控制系统。
总结与回顾：通过对二极管、三极管和MOS桥堆的作用和特点进行全面探讨，我们可以发现它们在电子领域中各自扮演着不可替代的角色。
二极管主要用于整流和稳压，三极管用于信号放大和电路控制，MOS桥堆则是功率开关和驱动器件。
它们各自具有独特的特点和优势，为电子设备的正常运行和性能提升提供了重要支撑。
个人观点和理解：在现代科技发展中，电子器件的作用愈发重要，二极管、三极管和MOS桥堆作为电子元件的重要代表，在各自领域中发挥着至关重要的作用。
对于电子工程师和电子爱好者来说，深入理解这些器件的特点和区别，对于设计和应用都有着重要意义。
期待未来这些器件能够在更多领域发挥作用，推动科技的进步和应用的创新。
至此，我们对二极管、三极管和MOS桥堆的作用和区别有了更深入的了解，希望本文能够帮助您对这些电子器件有更清晰的认识。
二极管和三极管的命名规则
二极管和三极管的命名规则二极管和三极管是电子元件中常见的两种器件，它们在电子电路中发挥着重要的作用。
在本文中，我们将介绍二极管和三极管的命名规则，以及它们的工作原理和应用。
一、二极管的命名规则二极管是一种具有两个电极的器件，其中一个电极为正极（阳极），另一个电极为负极（阴极）。
根据国际电工委员会（IEC）的命名规则，二极管的命名通常包括以下几个部分：1.器件类型：用字母D表示二极管（Diode）。
2.器件用途：用字母A、B、C等表示不同的用途，比如A表示整流二极管，B表示变容二极管等。
3.器件材料：用字母A、B、C等表示不同的材料，比如A表示硅材料，B表示锗材料等。
4.器件构造：用数字1、2、3等表示不同的构造形式，比如1表示普通二极管，2表示快恢复二极管等。
5.器件电流：用字母和数字表示器件的额定电流，比如字母F表示0.5A，字母G表示1A等。
6.器件电压：用字母和数字表示器件的额定电压，比如字母A表示50V，字母B表示100V等。
二、三极管的命名规则三极管是一种具有三个电极（基极、发射极和集电极）的器件。
根据国际电工委员会（IEC）的命名规则，三极管的命名通常包括以下几个部分：1.器件类型：用字母Q表示三极管（Transistor）。
2.器件材料：用字母N、P表示不同的材料，N表示NPN型三极管，P表示PNP型三极管。
3.器件用途：用字母A、B、C等表示不同的用途，比如A表示低频放大三极管，B表示中频放大三极管等。
4.器件电流：用字母和数字表示器件的额定电流，比如字母F表示0.5A，字母G表示1A等。
5.器件功率：用字母和数字表示器件的额定功率，比如字母A表示0.5W，字母B表示1W等。
三、二极管的工作原理和应用二极管是一种具有单向导电性的器件，它只允许电流在一个方向上通过。
当二极管的正极连接到正电压，负极连接到负电压时，二极管处于正向偏置状态，电流可以从正极流向负极。
而当正极连接到负电压，负极连接到正电压时，二极管处于反向偏置状态，几乎不允许电流通过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管三极管区别
一、根本区别
二极管与三极管的根本区别在于：
二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。
）二极管没有放大作用，它具有单向导电的特性。
放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。
放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。
所以，实际放大的是基极输入的模拟量。
二、工作原理的区别
二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。
二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。
三极管的工作原理
三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。
IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。
），三极管的放大倍数β一般在几十到几百倍。
三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。
二级管主要就是单向导电性，三极管主要是电压，电流的放大。
三、种类区别
晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
按制作材料分，晶体管可分为锗管和硅管两种。
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。
多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31,第一位3代表三极管，2代表二极管。
第二位代表材料和极性。
A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。
第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。
最后面的数字是产品的序号，序号不同，各种指标略有差异。
注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。
对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。
上面举的例子，具体来说就是PNP型锗材料低频小功率管。
对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。
常用的进口管有韩国的90xx、80xx系列，
欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。
1.如果输入一个高电平，而输出需要一个低电平时，首选择NPN.
2.如果输入一个低电平，而输出需要一个低电平时，首选择PNP.
3.如果输入一个低电平，而输出需要一个高电平时，首选择NPN.
4.如果输入一个高电平，而输出需要一个高电平时，首选择PNP.
NPN基极高电压，极电极与发射极短路。
低电压，极电极与发射极开路。
也就是不工作。
PNP基极高电压。
极电极与发射极开路，也就是不工作。
如果基极加低电位，集电极与发射极短路。
四、二级管与三级管的区别如下：
晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法
3、晶体三极管在放大电路中有3种接法，ATTINY13A-SSU可接成3种基本组态的放大器，即共发射极、共集电极和共基极放大器。
场效应管也有3种接法，即共源极、共漏极和共栅极放大器。
依据放大器输出量与输入量之间的大小、相位关系，上述6种组态的放大器可归结为反相电压放大器、电压跟随器和电流跟随器。
晶体三极管电流放大系数大，而场效应管具有输入电阻大、噪声低等特点，因此可将两种器件结合使用提高放大电路某些方面的性能指标。
4、放大器的分析包含静态分析和动态分析。
静态分析可采用估算法和图解法，动态分析采用图解法或微变等效电路分析法。
图解法主要用于分析电路
的工作点选择是否合适，是否产生失真，以及功率放大电路的输出功率效率的计算，而微变电路分析法适合分析低频小信号放大器的增益、输入输出电阻和频率响应等动态指标。
5、放大器不仅要设置合适的工作点而且工作点要稳定。
引起放大器工作点不稳定的主要因素是温度，常用的稳定工作点电路是分压式偏置电路。
6、差动放大器作为集成运放的输入级，可以放大差模信号而抑制共模信号。
7、功率放大电路基本的要求是安全、高效、不失真地输出足够大的功率。
常用功率放大器有甲类、甲乙类、乙类、丙类等类型，其效率侬次提高。
8、集成运算放大器由输入级、中间级、输出级和直流偏置4部分组成。
输入级由差动放大器构成；中间级为电压放大级，一般由一级或两级共发射极放大器组成；为了提高运算放大器的带负载能力，输出级常采用互补对称电路。
集成运算放大器有两个输入端（同相端和反相端），一个输出端。
9、放大器的频率响应是宽带放大器的重要指标之一。
设计放大器时应使所设计的放大器的带宽大于信号带宽。
