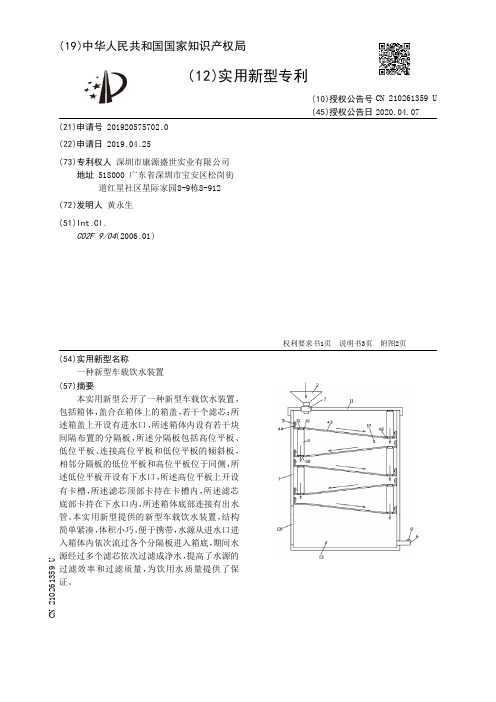

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920575702.0(22)申请日 2019.04.25(73)专利权人 深圳市康源盛世实业有限公司地址 518000 广东省深圳市宝安区松岗街道红星社区星际家园8-9栋8-912(72)发明人 黄永生 (51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种新型车载饮水装置(57)摘要本实用新型公开了一种新型车载饮水装置，包括箱体，盖合在箱体上的箱盖，若干个滤芯；所述箱盖上开设有进水口，所述箱体内设有若干块间隔布置的分隔板，所述分隔板包括高位平板、低位平板、连接高位平板和低位平板的倾斜板，相邻分隔板的低位平板和高位平板位于同侧，所述低位平板开设有下水口，所述高位平板上开设有卡槽，所述滤芯顶部卡持在卡槽内，所述滤芯底部卡持在下水口内，所述箱体底部连接有出水管。
本实用新型提供的新型车载饮水装置，结构简单紧凑，体积小巧，便于携带，水源从进水口进入箱体内依次流过各个分隔板进入箱底，期间水源经过多个滤芯依次过滤成净水，提高了水源的过滤效率和过滤质量，为饮用水质量提供了保证。
权利要求书1页 说明书3页 附图2页CN 210261359 U 2020.04.07C N 210261359U权 利 要 求 书1/1页CN 210261359 U1.一种新型车载饮水装置，其特征在于，包括箱体（1），盖合在箱体（1）上的箱盖（11），若干个滤芯（3）；所述箱盖（11）上开设有进水口，所述进水口中安装有微型水泵（7），所述箱体（1）内设有若干块间隔布置的分隔板，所述分隔板包括高位平板（41）、低位平板（42）、连接高位平板（41）和低位平板（42）的倾斜板（43），相邻分隔板的低位平板（42）和高位平板（41）位于同侧，所述低位平板（42）开设有下水口（420），所述高位平板（41）上开设有卡槽（410），所述滤芯顶部（31）卡持在卡槽（410）内，所述滤芯底部（32）卡持在下水口（420）内，所述箱体（1）底部连接有出水管（6），所述出水管（6）上安装有出水阀门（8）。
【CN210243381U】一种钢管水压试验装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920587647.7(22)申请日 2019.04.26(73)专利权人 湖州华特不锈钢管制造有限公司地址 313009 浙江省湖州市南浔区双林镇赵家兜村钟家兜19号(72)发明人 闵风华 (74)专利代理机构 杭州昱呈专利代理事务所(普通合伙) 33303代理人 周朝(51)Int.Cl.G01N 3/12(2006.01)G01N 3/04(2006.01)G01N 3/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种钢管水压试验装置(57)摘要一种钢管水压试验装置，包括具有挡料块的上料架、多个设在所述上料架一侧用于支撑单根钢管的卡位座、用于保持钢管直线度并将钢管从所述上料架送入所述卡位座的运送机构、设在所述卡位座一侧的支架、设在所述支架上用于密封钢管端口的进给密封机构以及用于固定钢管端部的端部定位机构。
本实用新型通过设置进给密封机构，平衡钢管与密封圈接触瞬间的撞击力，同时使密封圈受到水的冲击力保持均匀，密封性好，密封圈的使用寿命长，无需经常更换，生产效率高；通过设置运送机构，保持钢管的平直度，同时将钢管从上料架运送至卡位座，无需人工搬运，提高生产效率。
权利要求书2页 说明书4页 附图6页CN 210243381 U 2020.04.03C N 210243381U权 利 要 求 书1/2页CN 210243381 U1.一种钢管水压试验装置，其特征在于：包括具有挡料块（101）的上料架（1）、多个设在所述上料架（1）一侧用于支撑单根钢管的卡位座（2）、用于保持钢管直线度并将钢管从所述上料架（1）送入所述卡位座（2）的运送机构（4）、设在所述卡位座（2）一侧的支架（3）、设在所述支架（3）上用于密封钢管端口的进给密封机构（5）以及用于固定钢管端部的端部定位机构（6）。
【CN209903925U】一种生产用化学合成塑料薄膜牵引装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920636877.8(22)申请日 2019.05.06(73)专利权人 赣州福艺新材料有限公司地址 341200 江西省赣州市上犹工业园区(72)发明人 刘山林 (51)Int.Cl.B29C 55/28(2006.01)B29C 35/16(2006.01)B29L 7/00(2006.01)(54)实用新型名称一种生产用化学合成塑料薄膜牵引装置(57)摘要本实用新型公开了一种生产用化学合成塑料薄膜牵引装置，其结构包括电源线、控制器、边架、第一吸附筒、第二吸附筒、第一递杆、辅助架、连体架、第二递杆、第一冷却筒、第二冷却筒、皮带轮、支撑脚、电机、总驱动轮、圆轮、固定架、旋转轮和主体箱，该生产用化学合成塑料薄膜牵引装置设置了第一吸附筒和第一冷却筒，第一冷却筒、第二冷却筒增大了接触面积，使塑料薄膜在吹塑成型后能够迅速冷却定型，保证了冷却时间及效果，主动力为电机，并依靠皮带连接实现一体式带动，保证塑料了薄膜传递均速，风机将弧形风槽内的空气抽入，通过出风管排出，增差阀利于增强外筒体上第二细孔与弧形风槽的压强差异值，强化薄膜贴附效果。
权利要求书2页 说明书5页 附图4页CN 209903925 U 2020.01.07C N 209903925U权 利 要 求 书1/2页CN 209903925 U1.一种生产用化学合成塑料薄膜牵引装置，包括电源线（1）、控制器（2）、边架（3）、第二吸附筒（5）、第一递杆（6）、辅助架（7）、连体架（8）、第二递杆（9）、第二冷却筒（11）、皮带轮（12）、支撑脚（13）、电机（14）、总驱动轮（15）、圆轮（16）、固定架（17）、旋转轮（18）和主体箱（19），所述电源线（1）右侧与控制器（2）左侧电连接，所述控制器（2）背面固定安装于主体箱（19）上，所述边架（3）与主体箱（19）为一体化结构，所述第二吸附筒（5）一侧外表面与主体箱（19）上穿孔间隙配合，且第二吸附筒（5）位于第一吸附筒（4）右侧，所述第一递杆（6）外表面嵌入安装于辅助架（7）上，且辅助架（7）底端与连体架（8）顶端相焊接，所述连体架（8）与主体箱（19）为一体化结构，所述第二递杆（9）设于第一递杆（6）右侧，且第一递杆（6）与辅助架（7）构成L形，所述第二冷却筒（11）一侧外表面与主体箱（19）上穿孔间隙配合，所述第二冷却筒（11）侧边设有转动圆柱杆，且皮带轮（12）固定安装于转动圆柱杆上，所述转动圆柱杆外表面与固定架（17）上孔洞间隙配合，所述第二冷却筒（11）位于第一冷却筒（10）右侧，所述支撑脚（13）顶端通过电弧焊接于主体箱（19）上，所述电机（14）外表面固定安装于主体箱（19）底端内部，所述电机（14）上嵌入安装有总驱动轮（15），所述圆轮（16）与皮带轮（12）通过皮带相连接，且皮带连接为8字形，所述总驱动轮（15）与旋转轮（18）通过皮带相连接；其特征在于：还包括第一吸附筒（4）和第一冷却筒（10），所述第一吸附筒（4）包括第一细孔（401）、第二细孔（402）、增差阀（403）、外筒体（404）、弧形风槽（405）、进风管（406）、风机（407）和出风管（408），所述第一细孔（401）贯穿于外筒体（404）外表面，所述第二细孔（402）贯穿于外筒体（404）外表面，所述增差阀（403）外表面固定安装于弧形风槽（405）上，且增差阀（403）的数量大于2个，所述弧形风槽（405）与进风管（406）为一体化结构，所述进风管（406）底端外表面嵌入安装于风机（407）上，且嵌套处采用密封胶处理，所述风机（407）底端正面嵌入安装有出风管（408），且嵌套处采用密封胶处理，所述风机（407）正面固定安装于主体箱（19）内表面上，所述风机（407）底端与控制器（2）背面通过导线电连接，所述第一冷却筒（10）包括贴附表筒（1001）、干冰腔（1002）和内环（1003），所述贴附表筒（1001）内表面与内环（1003）外表面相贴合，所述干冰腔（1002）位于电机（14）上方，所述干冰腔（1002）外表面与内环（1003）内表面通过粘剂相粘合。
【CN210138560U】一种炭化用烟气过滤装置【专利】

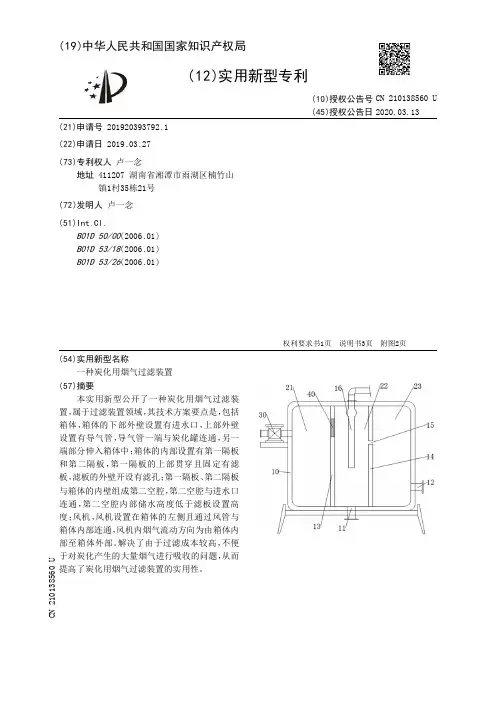

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920393792.1(22)申请日 2019.03.27(73)专利权人 卢一念地址 411207 湖南省湘潭市雨湖区楠竹山镇1村35栋21号(72)发明人 卢一念 (51)Int.Cl.B01D 50/00(2006.01)B01D 53/18(2006.01)B01D 53/26(2006.01)(54)实用新型名称一种炭化用烟气过滤装置(57)摘要本实用新型公开了一种炭化用烟气过滤装置，属于过滤装置领域，其技术方案要点是，包括箱体，箱体的下部外壁设置有进水口，上部外壁设置有导气管，导气管一端与炭化罐连通，另一端部分伸入箱体中；箱体的内部设置有第一隔板和第二隔板，第一隔板的上部贯穿且固定有滤板，滤板的外壁开设有滤孔；第一隔板、第二隔板与箱体的内壁组成第二空腔，第二空腔与进水口连通，第二空腔内部储水高度低于滤板设置高度；风机，风机设置在箱体的左侧且通过风管与箱体内部连通，风机内烟气流动方向为由箱体内部至箱体外部。
解决了由于过滤成本较高，不便于对炭化产生的大量烟气进行吸收的问题，从而提高了炭化用烟气过滤装置的实用性。
权利要求书1页 说明书3页 附图2页CN 210138560 U 2020.03.13C N 210138560U权 利 要 求 书1/1页CN 210138560 U1.一种炭化用烟气过滤装置，其特征在于：包括箱体(10)，所述箱体(10)的下部外壁设置有进水口(11)，上部外壁设置有导气管(16)，所述导气管(16)一端与炭化罐连通，另一端部分伸入箱体中；所述箱体(10)的内部设置有第一隔板(13)和第二隔板(14)，所述第一隔板(13)的上部贯穿且固定有滤板(40)，所述滤板(40)的外壁开设有滤孔；所述第一隔板(13)、第二隔板(14)与箱体(10)的内壁组成第二空腔(22)，所述第二空腔(22)与进水口(11)连通，所述第二空腔(22)内部储水高度低于滤板(40)设置高度；风机(30)，所述风机(30)设置在箱体(10)的左侧且通过风管与箱体(10)内部连通，所述风机(30)内烟气流动方向为由箱体(10)内部至箱体(10)外部。
【CN210131935U】一种残水管道整径装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920626364.9(22)申请日 2019.05.05(73)专利权人 南京阿兹曼电子科技有限公司地址 211200 江苏省南京市溧水区东屏镇工业集中区(72)发明人 张强 (74)专利代理机构 南京泰普专利代理事务所(普通合伙) 32360代理人 张磊(51)Int.Cl.B21C 37/30(2006.01)(54)实用新型名称一种残水管道整径装置(57)摘要本实用新型公开了一种残水管道整径装置，包括：支撑框架、加热整径组件和驱动组件，其中，支撑框架包括支架；加热整径组件包括两组对称设置的镜像单元，每组镜像单元包括设置在所述支架上方的第一固定架、第二固定架，与所述第一固定架、第二固定架转动连接的第一滚轮、第二滚轮，以及所述第一滚轮固定连接的加热组件；所述加热组件的上方设有残水管，以及插接所述残水管且与所述支架固定连接的整径装置；以及与所述加热组件传动连接的驱动组件。
本实用新型设计加热组件配合整径装置进行对残水管道的加热进而由整径装置进行对残水管的整径，使用加热的方式进行对残水管道的整径，进而代替传统的内壁打磨，使得整径后的残水管道厚度均匀。
权利要求书1页 说明书4页 附图2页CN 210131935 U 2020.03.10C N 210131935U权 利 要 求 书1/1页CN 210131935 U1.一种残水管道整径装置，其特征是，包括：支撑框架，包括支架；加热整径组件，包括两组对称设置的镜像单元，每组镜像单元包括设置在所述支架上方的第一固定架、第二固定架，与所述第一固定架、第二固定架转动连接的第一滚轮、第二滚轮，以及所述第一滚轮固定连接的加热组件；所述加热组件的上方设有残水管，以及插接所述残水管且与所述支架固定连接的整径装置；以及与所述加热组件传动连接的驱动组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920529534.1
(22)申请日 2019.04.18
(73)专利权人 宣化钢铁集团有限责任公司
地址 075100 河北省张家口市宣化区宣府
大街93号
(72)发明人 杨高瞻 贺玉军 杨凡 胡泽东
季彭飞
(74)专利代理机构 石家庄冀科专利商标事务所
有限公司 13108
代理人 曹淑敏
(51)Int.Cl.
B22D 41/38(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
中间罐滑动水口开度控制装置
(57)摘要
本实用新型涉及一种中间罐滑动水口开度
控制装置，属于冶金行业炼钢生产设备技术领
域。
技术方案是：上水口（3）和下水口（7）上下布
置，上水口（3）和下水口（7）之间设有固定滑板
（2）和滑动滑板
（6），固定滑板（2）和上水口（3）固定在水口座砖（9）上，滑动滑板（6）通过滑块（4）
滑动连接在承载框架（8）上，中间罐滑动水口液
压系统与滑块（4）驱动连接。
本实用新型的有益
效果是：采用双液压系统驱动中间罐滑动水口进
行开度控制，一用一备，能够有效减小现场各种
干扰因素所造成的误差，提高结晶器液面控制精
度。
权利要求书1页 说明书3页 附图1页CN 210139055 U 2020.03.13
C N 210139055
U
权 利 要 求 书1/1页CN 210139055 U
1.一种中间罐滑动水口开度控制装置，其特征在于：包含中间罐滑动水口机构（1）和中间罐滑动水口液压系统；所述中间罐滑动水口机构（1）包括固定滑板（2）、上水口（3）、滑块（4）、滑动滑板（6）、下水口（7）、承载框架（8）和水口座砖（9），上水口（3）和下水口（7）上下布置，上水口（3）和下水口（7）之间设有固定滑板（2）和滑动滑板（6），固定滑板（2）和上水口（3）固定在水口座砖（9）上，滑动滑板（6）通过滑块（4）滑动连接在承载框架（8）上，中间罐滑动水口液压系统与滑块（4）驱动连接。
2.根据权利要求1所述的中间罐滑动水口开度控制装置，其特征在于：所述固定滑板（2）和滑动滑板（6）上分别设有与上水口（3）和下水口（7）相配合的浇钢口。
3.根据权利要求2所述的中间罐滑动水口开度控制装置，其特征在于：所述中间罐滑动水口液压系统包含伺服缸（5）、液控单向阀一（10）、节流阀（11）、电磁换向阀（12）、液控单向阀二（13）、位移传感器（14）、伺服阀（15）、液控单向阀三（16）、二位四通阀换向阀（17）、减压阀（18）和蓄能器（19），液控单向阀一（10）、节流阀（11）和电磁换向阀（12）通过减压阀（18）和蓄能器（19）串接构成伺服缸（5）的应急控制单元；液控单向阀二（13）、位移传感器（14）、伺服阀（15）、液控单向阀三（16）和二位四通阀换向阀（17）通过减压阀（18）和蓄能器（19）串接构成伺服缸（5）的正常生产控制单元。
2。
