M12金属连接器系列
M12现场接线连接器4芯B-Code
KYF12J4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding
M12连接器国产防水插头
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折 耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制 系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）

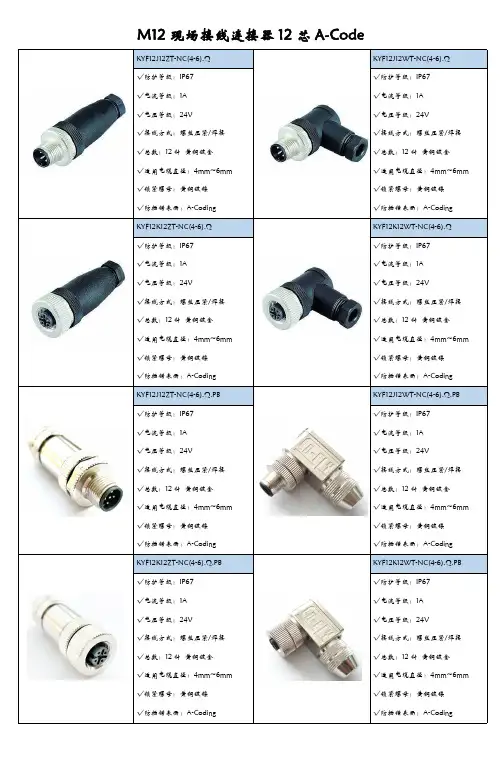

M12现场接线连接器12芯A-Code
M12 现场接线连接器 12 芯 A-Code
KYF12流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding
M12 M8 M16螺纹连接器
M12/M8/M16螺纹连接器
.概述
该连接器专为各种不同的工业应用环境而
设计, 提供多种材料的连接电缆选择。
具有
以下特点：
·极强的耐酸,碱,化学清洗剂/试剂性能
·耐焊接火花,抗频繁的扭转,弯折
·减少接线以使设备快速投运
减少了停机和维护时间
·耐油污,冷却液,润滑剂和乳剂特性
·适用于石油,化工,钢铁,电力,汽车制造等
最为恶劣的环境
·良好的机械电气性能保证了稳定性和可
靠性
·带屏蔽连接器有很好的防电磁干扰性能
其主要类型有：M16、M8、M12等，包括直式、90°弯头及带或不带指示灯等型号.。
M12连接器
M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。
1.使用环境条件工作温度:-25℃～85℃防水等级：IP67污染等级：32：产品结构描述2.1接线方式：需带线注塑（也可现场自接电缆，螺丝压紧式或焊接式，根据客户要求生产）2.2最大入线直径：Φ8.0mm或更大（根据客户要求生产）2.3连接类型：螺纹M12*1旋紧2.4接触件材料：铜合金2.5密封材料：丁晴橡胶2.6夹具本体材料：PVC/PA662.7螺圈材料:铜合金3：测试3.1额定电压：60V(测量电压125V,250V)3.2额定电流：4A（2－5芯）、2A（6－12芯）3.3冲击电压:：2500V3.4绝缘电阻：绝缘电阻≥500MΩ3.5接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻：≤8mΩ3.6防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级试验，连接器内部无渗水现象。
防护等级：IP673.7机械寿命：大于500周期3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
M12连接器产品型号：1.M12产品3芯，4芯，5芯，8芯，12芯不带线1.1、针型不带线KYF12J3-ZT-NC(4-6/6-8)KYF12J3-WT-NC(4-6/6-8)KYF12J4-ZT-NC(4-6/6-8)KYF12J4-WT-NC(4-6/6-8)KYF12J5-ZT-NC(4-6/6-8)KYF12J5-WT-NC(4-6/6-8)KYF12J8-ZT-NC(4-6/6-8)KYF12J8-WT-NC(4-6/6-8)KYF12J12-ZT-NC(4-6/6-8)KYF12J12-WT-NC(4-6/6-8)1.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8)KYF12K3-WT-NC(4-6/6-8)KYF12K4-ZT-NC(4-6/6-8)KYF12K4-WT-NC(4-6/6-8)KYF12K5-ZT-NC(4-6/6-8)KYF12K5-WT-NC(4-6/6-8)KYF12K8-ZT-NC(4-6/6-8)KYF12K8-WT-NC(4-6/6-8)KYF12K12-ZT-NC(4-6/6-8)KYF12K12-WT-NC(4-6/6-8)2.M12产品3芯，4芯，5芯，8芯，12芯不带线，全金属屏蔽型2.1、针型不带线KYF12J3-ZT-NC(4-6/6-8).PB KYF12J3-WT-NC(4-6/6-8).PBKYF12J4-ZT-NC(4-6/6-8).PB KYF12J4-WT-NC(4-6/6-8).PBKYF12J5-ZT-NC(4-6/6-8).PB KYF12J5-WT-NC(4-6/6-8).PBKYF12J8-ZT-NC(4-6/6-8).PB KYF12J8-WT-NC(4-6/6-8).PBKYF12J12-ZT-NC(4-6/6-8).PB KYF12J12-WT-NC(4-6/6-8).PB2.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8).PB KYF12K3-WT-NC(4-6/6-8).PBKYF12K4-ZT-NC(4-6/6-8).PB KYF12K4-WT-NC(4-6/6-8).PBKYF12K5-ZT-NC(4-6/6-8).PB KYF12K5-WT-NC(4-6/6-8).PBKYF12K8-ZT-NC(4-6/6-8).PB KYF12K8-WT-NC(4-6/6-8).PBKYF12K12-ZT-NC(4-6/6-8).PB KYF12K12-WT-NC(4-6/6-8).PB3.M12产品3芯，4芯，5芯，8芯，12芯带线2米(线缆有PUR或PVC) KYF12J3-ZT-L2M KYF12J3-WT-L2MKYF12J4-ZT-L2M KYF12J4-WT-L2MKYF12J5-ZT-L2M KYF12J5-WT-L2MKYF12J8-ZT-L2M KYF12J8-WT-L2MKYF12J12-ZT-L2M KYF12J12-WT-L2M4.M12产品3芯，4芯，5芯，8芯，12芯带线5米(线缆有PUR或PVC)KYF12J3-ZT-L5M KYF12J3-WT-L5MKYF12J4-ZT-L5M KYF12J4-WT-L5MKYF12J5-ZT-L5M KYF12J5-WT-L5MKYF12J8-ZT-L5M KYF12J8-WT-L5MKYF12J12-ZT-L5M KYF12J12-WT-L5M5.M12产品3芯，4芯，5芯，8芯，12芯带线10米(线缆有PUR或PVC)KYF12J3-ZT-L10M KYF12J3-WT-L10MKYF12J4-ZT-L10M KYF12J4-WT-L10MKYF12J5-ZT-L10M KYF12J5-WT-L10MKYF12J8-ZT-L10M KYF12J8-WT-L10MKYF12J12-ZT-L10M KYF12J12-WT-L10MIP67防水连接器M12规格参数：防水插头M12：3芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：4芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：5芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：8芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：12芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU。
M12以太网连接器 8PIN X型直式插座连接器
M12以太网连接器8PIN X型直式插座连接器详细介绍M12连接器X-coding千兆以太网插头，X编码线端插头，M12圆形连接器X型以太网插头，X-coding全金属以太网M12工业连接器，千兆以太网接口X-coding圆形型M12连接器，X键位M12圆形连接器X-coding连接器千兆以太网插头，X编码接插件广泛应用于工业自动化、轨道交通、船舶及新能源等领域，产品种类涵盖：成型带线式、组装式、面板式等结构，机械防呆接口有A、B、D、X等类型、防护等级可达IP67、IP68、IP69K，有屏蔽结构可选。
X-coding连接器千兆以太网插头，X编码接插件产品型号：X-coding2米型号：X-KYF12J8ZT-L2MX-coding5米型号：X-KYF12J8ZT-L5MX-coding10米型号：X-KYF12J8ZT-L10MX-coding不带线金属插头型号：X-KYF12J8ZT-NC.PBM12以太网连接器8PIN X型直式插座X-coding连接器千兆以太网插头，X编码接插件是一种符合IEC61076-2-109的千兆以太网的插塞式连接器。
高传输速率可达到10GB/s。
该连接器能达到较高的机械性能和电子强度，因此非常适用于恶劣的工业环境。
在插入状态下，也适用于IP67的防护。
出色的360°屏蔽确保了高效的电磁兼容干扰和安全可靠的连接，以便达到无故障的数据传输。
PNO用户组织已将X型编码M12插塞式连接器正式编入其布线手册。
M12以太网连接器8PIN X型直式插座连接器M12连接器特点1，执行标准：IEC61076-2-1012，防护等级：IP65/67/68/69K3，芯数：3.4.5.6.8.12.17芯供选择4，PCB型、焊板型、电路板型、焊接型、焊线型、带线型、压接型、锁螺丝型5，A/B/D/X-Coding工业接口防呆类型、注塑成型式、组装式、面板式、转接器、分支器、终端器、带LED灯式等类型6，螺纹锁紧式7，线材外皮PVC、PUR可选8，Profibus、DeviceNet、CAN-BUS（线径OD可达10mm）线材使用，以及客制化尾部处理。
M12防爆插头,M12防爆连接器,M12金属防爆插头
M12防爆插头，M12防爆连接器，M12金属防爆插头传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器m12防爆插头，m12防爆连接器，m12金属防爆插头，m12金属防爆连接器，m12防爆产品型号：4芯公头型号：kyf12j4zt-nc.pb4芯母头型号：kyf12k4zt-nc.pb，4芯弯头公头：kyf12j4wt-nc.pb4芯弯头母头：kyf12k4wt-nc.pb;5芯公头型号：kyf12j5zt-nc.pb5芯母头型号：kyf12k5zt-nc.pb，5芯弯头公头：kyf12j5wt-nc.pb5芯弯头母头：kyf12k5wt-nc.pb;8芯公头型号：kyf12j8zt-nc.pb8芯母头型号：kyf12k8zt-nc.pb，8芯弯头公头：kyf12j8wt-nc.pb8芯弯头母头：kyf12k8wt-nc.pb;12芯公头型号：kyf12j12zt-nc.pb12芯母头型号：kyf12k12zt-nc.pb，12芯弯头公头：kyf12j12wt-nc.pb12芯弯头母头：kyf12k12wt-nc.pb; 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。
（可定制其他芯数，如3芯6芯）m8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器M8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，m8防爆产品型号：3芯公头型号：kyf8j3zt-nc.pb3芯母头型号：kyf8k3zt-nc.pb，4芯公头型号：kyf8j4zt-nc.pb3芯母头型号：kyf8k4zt-nc.pb，5/8防爆插头，5/8防爆连接器，5/8金属防爆插头，5/8金属防爆连接器，5/8防爆产品型号：2芯公头型号：kyf5/8j2zt-nc.pb2芯母头型号：kyf5/8k2zt-nc.pb，3芯公头型号：kyf5/8j3zt-nc.pb3芯母头型号：kyf5/8k3zt-nc.pb，2芯3芯是焊接式，可定制其他芯数（如4芯-8芯）。
屏蔽式(抗干扰)M12总线接头
屏蔽式（抗干扰）M12总线接头类别为以下四种：1，屏蔽式（抗干扰）M12总线接头，公头2，屏蔽式（抗干扰）M12总线接头，母头产品名称：M12X1针式直头，全金属屏蔽型，现场自接电缆，螺丝压紧式、焊接式，出口4-6,6-8mm）产品名称：M12X1孔式直头，全金属屏蔽型，现场自接电缆，螺丝压紧式、焊接式，出口4-6,6-8mm）产品描述：传感器电缆连接器，连接螺纹M12X1，针式直头，全金属屏蔽型，2芯－12芯等。
用户可以现场自己接线，螺丝压紧式，或焊接式，预装电缆直径2－4，4－6，6－8mm。
环保材料预制方式，防护性能IP67，产品符合ROHS标准。
产品描述：传感器电缆连接器，连接螺纹M12X1，孔式直头，全金属屏蔽型，2芯－12芯等。
用户可以现场自己接线，螺丝压紧式，或焊接式，预装电缆直径2－4，4－6，6－8mm。
环保材料预制方式，防护性能IP67，产品符合ROHS标准。
4芯公头订货型号：KYF12J4ZT-NC.PB4芯母头订货型号：KYF12K4ZT-NC.PB 5芯公头订货型号：KYF12J5ZT-NC.PB5芯母头订货型号：KYF12K5ZT-NC.PB 8芯公头订货型号：KYF12J8ZT-NC.PB8芯母头订货型号：KYF12K8ZT-NC.PB 12芯公头订货型号：KYF12J12ZT-NC.PB12芯母头订货型号：KYF12K12ZT-NC.PB 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。
（可定制其他芯数，如3芯6芯）3，屏蔽式（抗干扰）M12总线接头小巧紧凑型4，屏蔽式（抗干扰）M12总线接头小巧紧凑型产品名称：M12X1针式全屏蔽接头，带黑色电缆护套，现场自接电缆，焊接式，出口4－6mm ）产品名称：M12X1孔式全屏蔽接头，带黑色电缆护套，现场自接电缆，焊接式，出口4－6mm ）产品描述：传感器电缆连接器，连接螺纹M12X1，针式直头，全金属屏蔽型，2芯－12芯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M12金属连接器系列
图1
技术参数：
产品型号：
参见跃国电子产品目录
产品结构
此产品是一个M12金属连接器，4针、5针、8针，图1连接方式为螺钉连接，焊接即可。
4针、5针、8针的电线接装方式为焊接。
用户自配电缆长度任选。
产品芯数
M12金属连接器为直型。
针芯数为4针、5针、8针。
防护性能：
IP67
M12金属连接器特性：
线材采用UL标准或国标，抗干扰性强，信号传输性能稳定；航空插头端注塑成型，外形美观，具有普通防水性能，使用寿命长。
产品出厂均经过严格检验，符合ROSH标准，符合可靠性试验和各项电气试验的所有要求
极强的耐酸，碱，化学清洗剂/试剂性能，耐油污，冷却液，润滑剂和乳剂特性
产品业已广泛应用于工程机械、汽车零部件生产线、电工电气系统、仪器仪表、矿产、石油天然气钻井防腐工程风能与太阳能、自来水工程、电站变电站、地铁机场、自控设备、自动化系统工程等众多领域。
满足用户需要，超越顾客需求，是跃国电子的服务基准。
