总信息（A）A1）水平力与整体坐标角：（默认值为0，不需要改）一般情况下取0度，经计算（分析结果图形和文本显示→文本文件输出→周期振型地震力）后大于15度时和结构平面中存在相交角大于15度的抗侧力构件时，应在“地震信息”中的“斜交抗侧力构件方向附加地震数”和“相应角度”中输入地震数和相应角度。
注：如大于15度时，一般可在附加地震数中输4，相应角度中输入30,60,210,240。
A2）砼容重：（默认25，PMCAD中改后不需要改）钢筋砼计算重度，考虑饰面的影响应大于25，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值。
一般统一取27即可。
A3）钢材容重：（默认为78，一般不需要改，钢结构工程时要改）一般取78.5。
钢结构时因装修荷载钢材连接附加重量及防火、防腐等影响通常放大1.04-1.18，即取82-93。
A4）裙房层数：（默认为0，一般不需要改，有群房需要改）对于带裙房的大底盘结构，应输入裙房所在自然层号。
输入裙房层数后，程序能够自动按照《高规》10.6.3-3条的规定，将加强区取到裙房屋面上一层，裙房层数应包含地下室层数。
《抗规》6.1.3条2款及《高规》3.9.6 条规定，“主楼结构在裙房顶部上、下各一层应适当加强抗震构造措施”。
程序中该参数作用暂时没有反映，实际工程中用户可参考《高规》10.6.3-3条，将裙房顶部上、下各一层框架柱箍筋全高加密，适当提高纵筋配筋率，予以构造加强。
对于体型收进的高层建筑结构、底盘高度超过房屋高度20%的多塔楼结构尚应符合《高规》10.6.5条要求；目前程序不能实现自动将体型收进部位上、下各两层塔楼周边竖向构件抗震等级提高一级的功能，需要用户在“特殊构件定义”中自行指定。
A5）转换层所地层号：（默认为0，一般不需要改，有转换层需要改）按自然层号填，含地下室的层数（即层号为计算层号）。
A6）嵌固端所在层号（被嵌固层）：（默认为PMCAD中第一次输入的地下室层数+1，有地下室且嵌固端不在±0.000时，及再次修改地下室层数时需要修改。
pkpm-satwe参数详细讲解详解解析
连梁刚度折减系数
为防止连梁开裂过大 该系数一般不宜小于0.55
一般工程取0.7
中梁刚度增大系数
《砼规范》5.2.4: 对现浇楼盖和装配整
体式楼盖，宜考虑楼板作为翼缘对梁刚 度和承载力的影响。
程序自动搜索中梁和边梁，两侧均与刚性楼板相连的中梁的刚度 放大系数为BK，只有一侧与刚性楼板相连的中梁或边梁的刚度放 大系数为1.0+（BK-1）/2，其它情况的梁刚度不放大。
2 Sx Sx (0.85S y ) 2
S y S (0.85S x )
2 y
2
框架柱的不同处理：框架柱在双向地震组合时， 不组合轴向力，这样柱配筋偏大，提高了柱的安 全度。
考虑偶然偏心
新高规3.3.3条规定
计算地震作用时，应考虑偶然偏心的影响 验算结构位移比时，总是要考虑偶然偏心
构件设计则不应选择“强制刚性楼板”
*因此需要进行两次计算
地下室强制采用刚性楼板假定
V1.2版
v1.3版
包含了地下室
地下室的计算模型完全由用户控制
墙梁跨中节点作为刚性板楼板从节点
程序默认勾选=旧版的算法 如不勾选，则认为墙梁跨中结点为弹性节点，其水平面内 位移不受刚性板约束，即类似于框架梁的算法，此时墙梁 剪力一般比勾选时小，但相应结构整体刚度变小、周期加 长，侧移加大点
简言之，地震组合数将增加到原来的三倍
注意
现在程序可以同时考虑偶然偏心和双向地震的作用 并且最后的结果两者取最不利结果
计算振型个数
振型数不应小于15 对多塔结构的振型数不应小于塔楼数的9倍 且计算振型数应使振型参与质量不小于总质量的90%
周期折减系数
为了考虑框架结构和框架剪力墙结构的填充墙刚度对 计算周期的影响
版pkpm中Satwe参数设置规范对照版(绝对经典)
SATWE设计参数的合理之樊仲川亿创作设计参数的合理选取1、抗震等级的确定：钢筋混凝土房屋应根据烈度、结构类型和房屋高度的分歧分别按《抗规》条或《高规》条确定本工程的抗震等级。
但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。
（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。
（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按《抗规》《高规》4.8条查的抗震等级提高一级采取，已为特一级时可不调整。
（4）短肢剪力墙结构的抗震等级也应按《抗规》《高规》4.8条查的抗震等级提高一级采取……但注意对多层短肢剪力墙结构可不提高。
（5）注意：钢结构、砌体结构没有抗震等级。
计算时可选“5”，不考虑抗震构造措施。
2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型介入质量要达到总质量90%以上所需要振型数。
但要注意以下几点：（1）振型个数不克不及超出结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。
如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。
（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。
（3）对于一个结构所选振型的多少，还必须满足有效质量系列化大于90%.在WDISP.OUT文件里检查。
3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。
（2）对于刚度不均匀的复杂结构，上述规律纷歧定存在，此时应注意检查SATWE文本文件“周期、振型、地震力”WZQ.OUT.程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。
4、地震力、风力的作用方向：结构的参考坐标系建立以后，所求的地震力、风力总是沿着坐标系的方向作用。
pkpm及SATWE参数设置个人总结

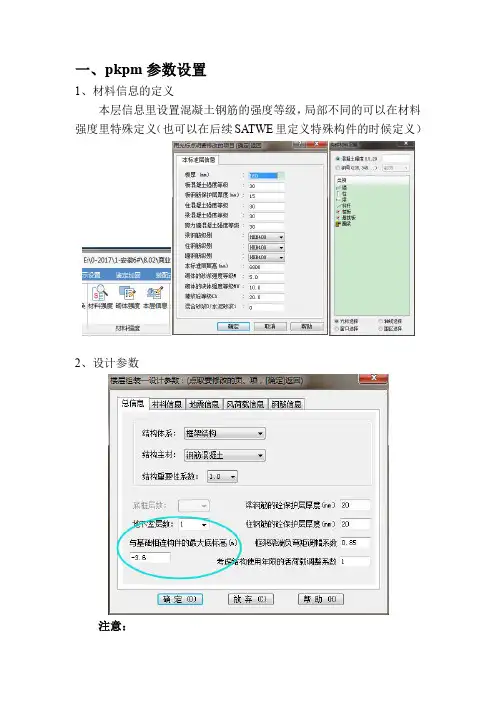

一、pkpm参数设置1、材料信息的定义本层信息里设置混凝土钢筋的强度等级，局部不同的可以在材料强度里特殊定义（也可以在后续SATWE里定义特殊构件的时候定义）2、设计参数注意：（1）、有地下室的按地下室情况如实填写，当无地下室的时候，第一层为地梁，柱子像下伸，这一层计算的时候也定义为地下室（2）、计算指标的时候地下室一般不组装，计算地下室的梁柱配筋的时候再组装（1）、混凝土容重：如果输楼板荷载的时候没有考虑抹灰找平层等，此处一般输27，若输荷载时考虑了，则可输25；（2）、钢截面净毛面积比值：钢构件截面净面积与毛面积的比值。
净面积是构件去掉螺栓孔之后的截面面积，毛面积就是构件总截面面积。
软件默认取值为0.5，经验值0.85，轻钢结构最大可以取到0.95，框架的可以取到0.9（当然这些和钢材的厚度负差、钢构件上面的开孔面积、焊接质量等等都有关系）（1）计算阵型个数，取3的倍数，一般取楼层数的3倍；也可以在后续SATWE参数里不按阵型个数计算，按达到有效质量系数多少来计算（规范规定至少90%）（2）周期折减系数，考虑隔墙对刚度的影响，隔墙越多，对刚度贡献越大，周期越小，折减系数就越小，根据《高规》第4章最后一页确定其他参数如实填写二、SATWE参数设置（V3.2为例）前面pkpm设置了的参数会自动读取到SATWE里，因此可以在这里设置前面未设置的参数，检查前面已经设置了的参数。
1、总信息（1）水平力与整体坐标夹角：第一次计算不输入，计算后，地震作用最大的方向角度大于15°后，填入该度数再重新计算。
（2）如实填写（3）算指标时全楼刚性楼板假定，算内力时不采用，若选“整体指标计算采用强刚，其他指标采用非强刚”实则为同时计算两个模型，模型大了可能卡。
（4）默认勾选？（5）一般选择默认“考虑墙的所有内力贡献”，但当有很多短肢剪力墙时可选“只考虑腹板和有效翼缘，其余计入框架”（6）施工模拟2、风荷载信息“9）”项取软件默认情况3、地震信息应在隔震信息里输入相应的建筑抗震设防类别速度段：一般指当基本周期位于Tg—5Tg时的情况，动位移可取0-1之间，一般取0.5。
SATWE参数设置(巨详细)分析

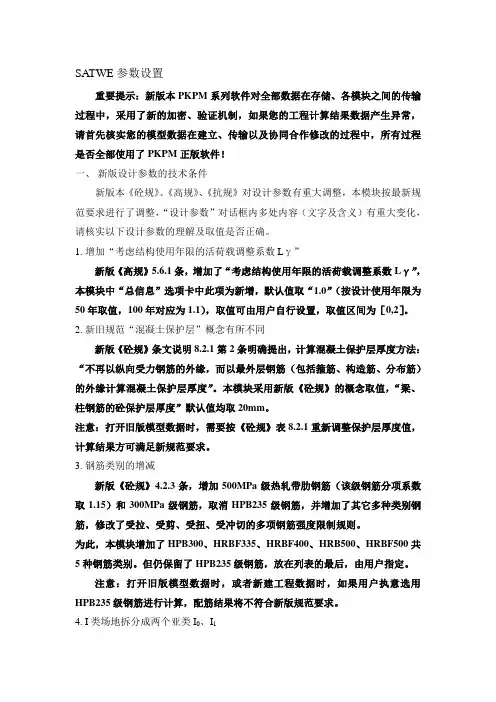

SATWE参数设置重要提示：新版本PKPM系列软件对全部数据在存储、各模块之间的传输过程中，采用了新的加密、验证机制，如果您的工程计算结果数据产生异常，请首先核实您的模型数据在建立、传输以及协同合作修改的过程中，所有过程是否全部使用了PKPM正版软件！一、新版设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。
1. 增加“考虑结构使用年限的活荷载调整系数Lγ”新版《高规》5.6.1条，增加了“考虑结构使用年限的活荷载调整系数Lγ”，本模块中“总信息”选项卡中此项为新增，默认值取“1.0”（按设计使用年限为50年取值，100年对应为1.1），取值可由用户自行设置，取值区间为［0,2］。
2. 新旧规范“混凝土保护层”概念有所不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。
本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。
注意：打开旧版模型数据时，需要按《砼规》表8.2.1重新调整保护层厚度值，计算结果方可满足新规范要求。
3. 钢筋类别的增减新版《砼规》4.2.3条，增加500MPa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300MPa级钢筋，取消HPB235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。
为此，本模块增加了HPB300、HRBF335、HRBF400、HRB500、HRBF500共5种钢筋类别。
但仍保留了HPB235级钢筋，放在列表的最后，由用户指定。
注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用HPB235级钢筋进行计算，配筋结果将不符合新版规范要求。
pkpm satwe参数详细讲解详解解析
“模拟施工方法 2加载” 采用这种方法计算出的传给基础的力比较均匀合理， 可以避免墙的轴力远远大于柱的轴力的不合理情况
“模拟施工方法 3加载” 高层首选 用分层刚度取代整体刚度，更符合工程实际
（注意：对于有吊车的结构，必须用一次性加载，因为吊车对 上部结构有影响，也就是对有上传荷载的结构要用一次性加载）
按主振型确定符号时
用于12层以下框架薄弱层验算的αmax：
本参数即旧版程序的“罕遇地震影响系数最大值” ，仅用于 12层以下规则砼框架结构的薄弱层验算。 根据《上海抗震设计规程》中第 5.1.4条，“上海地 区的罕遇地震影响系数最大值取0.45”。
四、活荷载
柱、墙设计时活折减
全楼活荷载进行折减
弹性板与梁变形协调
SATWE参数设置(巨详细)分析
SATWE参数设置重要提示：新版本PKPM系列软件对全部数据在存储、各模块之间的传输过程中，采用了新的加密、验证机制，如果您的工程计算结果数据产生异常，请首先核实您的模型数据在建立、传输以及协同合作修改的过程中，所有过程是否全部使用了PKPM正版软件！一、新版设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。
1. 增加“考虑结构使用年限的活荷载调整系数Lγ”新版《高规》5.6.1条，增加了“考虑结构使用年限的活荷载调整系数Lγ”，本模块中“总信息”选项卡中此项为新增，默认值取“1.0”（按设计使用年限为50年取值，100年对应为1.1），取值可由用户自行设置，取值区间为［0,2］。
2. 新旧规范“混凝土保护层”概念有所不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。
本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。
注意：打开旧版模型数据时，需要按《砼规》表8.2.1重新调整保护层厚度值，计算结果方可满足新规范要求。
3. 钢筋类别的增减新版《砼规》4.2.3条，增加500MPa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300MPa 级钢筋，取消HPB235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。
为此，本模块增加了HPB300、HRBF335、HRBF400、HRB500、HRBF500共5种钢筋类别。
但仍保留了HPB235级钢筋，放在列表的最后，由用户指定。
注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用HPB235级钢筋进行计算，配筋结果将不符合新版规范要求。
结构设计软件PKPM中SATWE 模块的参数输入详解
关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。
2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。
⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。
⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。
