pkpm及SATWE参数设置个人总结

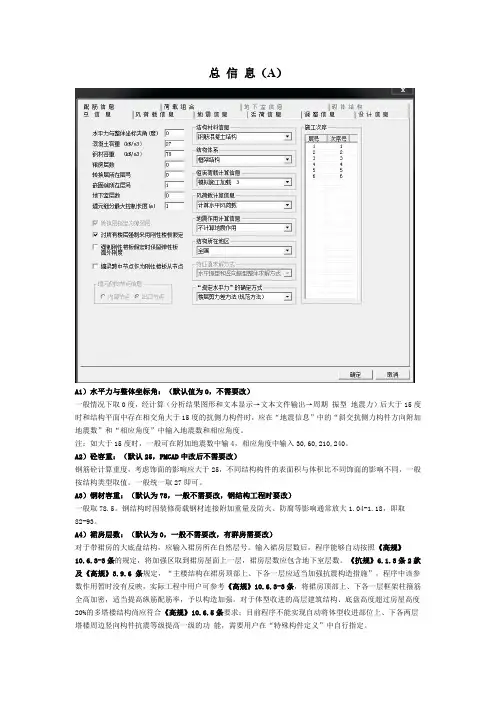

PKPM新手入门SATWE参数设置
总信息（A）A1）水平力与整体坐标角：（默认值为0，不需要改）一般情况下取0度，经计算（分析结果图形和文本显示→文本文件输出→周期振型地震力）后大于15度时和结构平面中存在相交角大于15度的抗侧力构件时，应在“地震信息”中的“斜交抗侧力构件方向附加地震数”和“相应角度”中输入地震数和相应角度。
注：如大于15度时，一般可在附加地震数中输4，相应角度中输入30,60,210,240。
A2）砼容重：（默认25，PMCAD中改后不需要改）钢筋砼计算重度，考虑饰面的影响应大于25，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值。
一般统一取27即可。
A3）钢材容重：（默认为78，一般不需要改，钢结构工程时要改）一般取78.5。
钢结构时因装修荷载钢材连接附加重量及防火、防腐等影响通常放大1.04-1.18，即取82-93。
A4）裙房层数：（默认为0，一般不需要改，有群房需要改）对于带裙房的大底盘结构，应输入裙房所在自然层号。
输入裙房层数后，程序能够自动按照《高规》10.6.3-3条的规定，将加强区取到裙房屋面上一层，裙房层数应包含地下室层数。
《抗规》6.1.3条2款及《高规》3.9.6 条规定，“主楼结构在裙房顶部上、下各一层应适当加强抗震构造措施”。
程序中该参数作用暂时没有反映，实际工程中用户可参考《高规》10.6.3-3条，将裙房顶部上、下各一层框架柱箍筋全高加密，适当提高纵筋配筋率，予以构造加强。
对于体型收进的高层建筑结构、底盘高度超过房屋高度20%的多塔楼结构尚应符合《高规》10.6.5条要求；目前程序不能实现自动将体型收进部位上、下各两层塔楼周边竖向构件抗震等级提高一级的功能，需要用户在“特殊构件定义”中自行指定。
A5）转换层所地层号：（默认为0，一般不需要改，有转换层需要改）按自然层号填，含地下室的层数（即层号为计算层号）。
A6）嵌固端所在层号（被嵌固层）：（默认为PMCAD中第一次输入的地下室层数+1，有地下室且嵌固端不在±0.000时，及再次修改地下室层数时需要修改。
PKPM软件系列学习_SATWE参数设置及结果详解1
的高层建筑（如 H≥150 或 H/B＞6 的高层建筑）可扣除结构整体弯曲产生的楼层水平绝对位移值。
控制结构整体刚度和不规则性的主要指标。正常使用条件下，限制层间位移的主要目：
1 保证主结构基本处于弹性受力状态； 2 保证填充墙、隔墙和幕墙等非结构构件的完好。
计算假定：
CQC 组合，可不考虑偶然偏心，考虑扭转耦联（程序已默认考虑），连梁刚度可不折减。
位移比
位移比：竖向构件最大弹性水平位移与该楼层两端弹性水平位移平均值的比值。
层间位移比：竖向构件最大弹性层间位移与该楼层两端弹性层间位移平均值的比值。
目的：避免平面扭转不规范，以免产生过大的偏心导致结构产生较大的扭转效应。
计算假定：
刚性板，考虑偶然偏心，规定水平力，单向地震。
规范限值：
①当位移比大于 1.2 时，判定为扭转不规则； ②A 级高度高层：宜≤1.2，应≤1.5；
32
PKPM V2.2 SATWE 参数设置
层间刚度比
概念：结构竖向不同楼层的侧向刚度（产生单位侧向位移所需要的力）的比值，主要为了控制高层结构
的竖向规则性，以免竖向刚度突变，形成薄弱层。对于地下室结构顶板能否作为嵌固端，转换层上、下
结构刚度能否满足要求，及薄弱层的判断，均以层刚度比作为依据。
控制参数
4 体育场馆、特殊工业建筑、空旷结构、错层和越层等结构，由于其竖向构件高度不一致，强制刚性楼板
会带来较大的计算误差，因此，这类复杂的建筑结构不宜强行进行位移比控制。
最大层间位移角
概念：风荷载或地震作用下按弹性方法计算的楼层层间最大位移与层高之比△u /h；
楼层层间最大位移：楼层各竖向构件最大的水平位移差，不扣除整体弯曲变形，以弯曲变形为主的较高
PKPM参数设置(个人总结)
一、PMCAD中设计参数度时不应再降低。
二、文本文件输出1、平均重度:建筑的总质量除以总面积,框架12~13,框剪14~15,剪力墙15左右。
4、刚重比:【高规5.4】中有详细的计算方法和规定。
8、有效质量系数:应大于90%。
9、各楼层地震剪力系数调整情况:不应大于1.三、SATWE参数设置一总信息1、水平力与整体坐标夹角(度:一般为默认。
若地震作用最大的方向大于15度则回填。
2、混凝土容重(KN/m3:砖混结构25KN/m3,框架结构26KN/m3。
3、钢材容重(KN/m3:一般情况下为78.0KN/m3(默认值。
4、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算(包括地下室,例如:地下室3层,地上裙房4层时,裙房层数应填入7。
5、转换层所在层号:应按PMCAD楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1进行判断,是否为3层或3层以上转换。
6、嵌固端所在层号:无地下室时输入1,有地下室时输入(地下室层数+1。
7、地下室层数:根据实际情况输入。
8、墙元细分最大控制长度(m:一般为默认值1。
9、转换层指定为薄弱层:SATWE中转换层默认不作为薄弱层,需要人工指定。
如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中,如不打勾,则需要用户手动添加。
此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。
10、所有楼层强制采用刚性楼板假定:一般仅在计算位移比和周期比时建议选择。
在进行结构内力分析和配筋计算时不选择。
11、地下室强制采用刚性楼板假定:一般情况不选取,按强制刚性板假定时保留弹性板面外刚度考虑。
特别是对于板柱结构定义了弹性板3、6情况。
但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。
pkpm中SATWE详细参数讲解
五.调整信息
• 梁端弯矩调幅系数：可在0.8~1.0范围内取值，一般取0.85。 • 梁活荷载内力增大系数：考虑活荷不利布置，应填1。否则填1.1~1.2。 • 梁扭矩折减系数：可在0.4~1.0范围内取值，一般取0.4。 • 托墙梁刚度放大系数：托墙梁刚度放大系数一般取1。 • 实配钢筋超配系数：指梁，参看抗规公式6.2.2-2 • 连梁刚度折减系数：不小于0.5，设防烈度为6，7度时可取0.7，设防烈
四.活荷信息
• 柱、墙活荷载是否折减: 按荷载规范5.1.2条执行。 • 传到基础的活荷载是否折减: 按荷载规范5.1.2条执行，注意在接力
JCCAD时，SATWE传递的内力为没有折减的标准内力，由用户在JCCAD 中另行指定折减信息。 • 考虑活荷不利布置的层数:一般考虑。 • 柱，墙，基础活荷载折减系数：按荷载规范5.1.2条执行。 • 考虑结构使用年限的活荷载调整系数：高规5.6.1 使用年限50年取1.0 ， 100年取1.1。
SATWE参数设置
编写人：
一.总信息
• 水平力与整体坐标夹角：程序缺省为0，仅需改变风荷载作用方向时才采用该 参数。如不改变风荷载方向，只需考虑其它角度的地震作用时，则无需改变 “水平力与整体坐标夹角”，只增加附加地震作用方向即可。
• 混凝土容重：剪力墙结构取27，框架结构取26. • 裙房层数：裙房屋顶层在SATWE模型中的层号，模型第一层为1，无裙房为0。 • 转换层所在层号：转换层在模型第一层为1，无转换层为0。 • 地下室层数：按实际填写。 • 嵌固端所在层号：基础嵌固，所在层号为1；地下室顶板为嵌固部位，所在层
当框架-剪力墙结构中框架部分承担的地震倾覆力矩大于总和的50%时，需要 选上。
• 当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是 • 是否按混凝土规范B.0.4考虑柱二阶效应: 排架结构选是。 • 柱配筋计算原则: 必须点角柱和转换柱 。一般按单偏压计算，双偏压复核。 • 过渡层：依据高规7.2.14.3 条，宜在约束构造边缘构件层与构造边缘构件层之

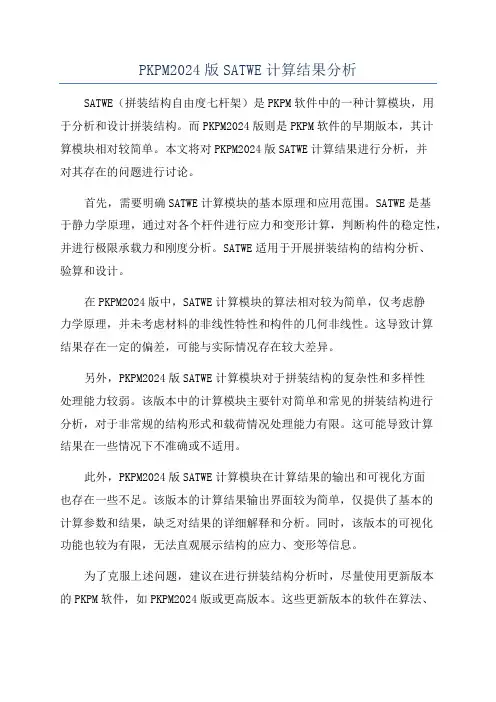

PKPM2024版SATWE计算结果分析
PKPM2024版SATWE计算结果分析SATWE（拼装结构自由度七杆架）是PKPM软件中的一种计算模块，用于分析和设计拼装结构。
而PKPM2024版则是PKPM软件的早期版本，其计算模块相对较简单。
本文将对PKPM2024版SATWE计算结果进行分析，并对其存在的问题进行讨论。
首先，需要明确SATWE计算模块的基本原理和应用范围。
SATWE是基于静力学原理，通过对各个杆件进行应力和变形计算，判断构件的稳定性，并进行极限承载力和刚度分析。
SATWE适用于开展拼装结构的结构分析、验算和设计。
在PKPM2024版中，SATWE计算模块的算法相对较为简单，仅考虑静力学原理，并未考虑材料的非线性特性和构件的几何非线性。
这导致计算结果存在一定的偏差，可能与实际情况存在较大差异。
另外，PKPM2024版SATWE计算模块对于拼装结构的复杂性和多样性处理能力较弱。
该版本中的计算模块主要针对简单和常见的拼装结构进行分析，对于非常规的结构形式和载荷情况处理能力有限。
这可能导致计算结果在一些情况下不准确或不适用。
此外，PKPM2024版SATWE计算模块在计算结果的输出和可视化方面也存在一些不足。
该版本的计算结果输出界面较为简单，仅提供了基本的计算参数和结果，缺乏对结果的详细解释和分析。
同时，该版本的可视化功能也较为有限，无法直观展示结构的应力、变形等信息。
为了克服上述问题，建议在进行拼装结构分析时，尽量使用更新版本的PKPM软件，如PKPM2024版或更高版本。
这些更新版本的软件在算法、计算能力和结果展示方面都有较大的改进和提升。
此外，使用其他专业的结构分析软件也是一个不错的选择，如ANSYS、ABAQUS等。

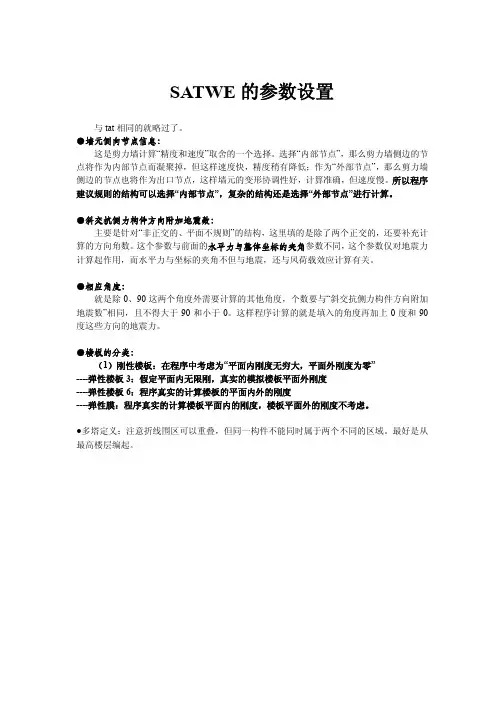

pkpm之SATWE的参数设置
SATWE的参数设置
与tat相同的就略过了。
●墙元侧向节点信息：
这是剪力墙计算“精度和速度”取舍的一个选择。
选择“内部节点”，那么剪力墙侧边的节点将作为内部节点而凝聚掉，但这样速度快，精度稍有降低；作为“外部节点”，那么剪力墙侧边的节点也将作为出口节点，这样墙元的变形协调性好，计算准确，但速度慢。
所以程序建议规则的结构可以选择“内部节点”，复杂的结构还是选择“外部节点”进行计算。
●斜交抗侧力构件方向附加地震数：
主要是针对“非正交的、平面不规则”的结构，这里填的是除了两个正交的，还要补充计算的方向角数。
这个参数与前面的水平力与整体坐标的夹角参数不同，这个参数仅对地震力计算起作用，而水平力与坐标的夹角不但与地震，还与风荷载效应计算有关。
●相应角度：
就是除0、90这两个角度外需要计算的其他角度，个数要与“斜交抗侧力构件方向附加地震数”相同，且不得大于90和小于0。
这样程序计算的就是填入的角度再加上0度和90度这些方向的地震力。
●楼板的分类：
（1）刚性楼板：在程序中考虑为“平面内刚度无穷大，平面外刚度为零”
----弹性楼板3：假定平面内无限刚，真实的模拟楼板平面外刚度
----弹性楼板6：程序真实的计算楼板的平面内外的刚度
----弹性膜：程序真实的计算楼板平面内的刚度，楼板平面外的刚度不考虑。
●多塔定义：注意折线围区可以重叠，但同一构件不能同时属于两个不同的区域。
最好是从最高楼层编起。
PKPM中satwe参数的解读总结
PKPM中satwe参数的解读总结三种参考⽂献解读参数：1.点击相应的选项在窗⼝下⽅会有相应的规范2.PKPM⼿册3.钢筋混凝⼟框架以及砌体结构pkpm设计和应⽤2.3.1总信息1.⽔平⼒与整体坐标夹⾓⽤于指定地震作⽤和风荷载计算时⽔平⼒⽅向与整体坐标轴X轴之间的夹⾓。
⽤于计算⽔平地震作⽤。
暂时为0，对于不规则结构还要在W AQ.out⽂件查看⾓度后填⼊再重新算。
2.混凝⼟容重⼀般应考虑构件表⾯抹灰等装饰层⾃重，因此该值可以填写为26-27，剪⼒墙可取27。
3.钢材容重当考虑钢构件中加劲肋等附加重量以及表⾯装饰层、防腐涂层和防⽕层⾃重时候，容重需要乘1.04-1.18等放⼤系数，因此该值可填写为81-92。
4.裙房层数⽤于确定带裙房的塔楼结构剪⼒墙底部加强区的⾼度。
从结构最底层算起（包括地下室层数）。
⽤于判断剪⼒墙底部加强区⾼度。
且⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定抗震设计时候，塔楼中与裙房相连的外围柱、剪⼒墙，从固定端⾄裙房屋⾯上⼀层的⾼度范围内，柱纵向钢筋的最⼩配筋率应该适当提⾼，柱箍筋宜在裙楼屋⾯上下层的范围内全⾼加密。
5.转换层所在层号⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定带托墙转换层的剪⼒墙结构（即部分框⽀剪⼒墙结构）以及带托柱转换层的筒体结构，并对这两种带转换层的结构规定了不同设计要求。
6.嵌固端所在层号建筑抗震设计规范（GB50011）规定了地下室顶板作为上部结构嵌固部位时候，抗震等级确定原则。
取值⽅法是当地下室顶板作为嵌固部位时候，嵌固端所在层为地上⼀层，即地下室层数加⼀，当结构嵌固在基础顶⾯时候，则嵌固端所在层号为1。
7.地下室层数该参数为上部结构同时进⾏内⼒分析的地下室部分的层数。
同时，程序能结合地下室信息页的地下室外围回填⼟约束作⽤数据，考虑回填⼟的约束作⽤。
当上部结构与地下室共同进⾏内⼒整体分析时候，此时基础顶⾯为结构的嵌固端，应该输⼊地下室层数。
PKPM2010-SATWE 参数设置
结构设计重点笔记PKPM2011操作及绘图要点本文档参考三大结构设计规范及PKPM2011版SATWE 技术说明做出整理，另含部分绘图要点独孤飞雪2011‐9‐1PKPM2010软件SATWE参数设置一、 总信息1.水平力与整体坐标夹角改变此参数后地震力和风荷载的作用方向将同时改变，建议仅需改变风荷载作用方向时才用此参数，此时宜将结构主轴方向角度作为“斜交抗侧力附加地震方向”填入，以考虑结构主轴方向的地震作用。
如不改变风荷载作用方向，只需考虑其它方向地震作用时，无需改变“水平力与整体坐标夹角”参数，只需增加附加地震作用方向即可。
2.混凝土、钢材容重混凝土一般取26KN/m³ 钢材：78KN/m³ 钢结构取84KN/m³3.裙房层数抗规6.1.10指出有裙房时，加强部位的高度可延伸至裙房上一层。
程序不能自动识别裙房层数，需人工指定，应 从结构最底层起算（含地下室层数）。
如地下3层，地上裙房4层，则填入7。
4.转换层所在层号此参数应按照PMCAD楼层组装中的自然层号填写，如地下室3层，转换层在地上2层，则填入5。
对于高位转换的判断，转换层以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
5.地下室层数 主要对风荷载起作用，程序屏蔽地下室风荷载。
6.嵌固端所在层号这里嵌固端指上部结构的计算嵌固端，当地下室顶板作为嵌固部位时，那么嵌固端所在层为地上一层，即“地下室层数+1”，若修改了地下室层数，应注意确认嵌固端所在层号是否需要相应修改。
嵌固端位置有设计人员自行判定，程序则主要实现如下功能：1）确定剪力墙底部加强部位时，将加强部位延伸到嵌固端下一层。
2）针对抗规6.1.4和高贵12.2.1规定，自动将嵌固端下一层的柱纵筋相对上一层相对应位置柱纵筋放大10%，梁端弯矩设计者放大1.3倍。
3）按高规3.5.2-2条规定当嵌固层为模型底层时，刚度比限值取1.5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、pkpm参数设置
1、材料信息的定义
本层信息里设置混凝土钢筋的强度等级，局部不同的可以在材料强度里特殊定义（也可以在后续SATWE里定义特殊构件的时候定义）
2、设计参数
注意：
（1）、有地下室的按地下室情况如实填写，当无地下室的时候，第一层为地梁，柱子像下伸，这一层计算的时候也定义为地下室（2）、计算指标的时候地下室一般不组装，计算地下室的梁柱配筋的时候再组装
（1）、混凝土容重：如果输楼板荷载的时候没有考虑抹灰找平层等，此处一般输27，若输荷载时考虑了，则可输25；
（2）、钢截面净毛面积比值：钢构件截面净面积与毛面积的比值。
净面积是构件去掉螺栓孔之后的截面面积，毛面积就是构件总截面面积。
软件默认取值为0.5，经验值0.85，轻钢结构最大可以取到0.95，框架的可以取到0.9（当然这些和钢材的厚度负差、钢构件上面的开孔面积、焊接质量等等都有关系）
（1）计算阵型个数，取3的倍数，一般取楼层数的3倍；也可以在后续SATWE参数里不按阵型个数计算，按达到有效质量系数多少来计算（规范规定至少90%）
（2）周期折减系数，考虑隔墙对刚度的影响，隔墙越多，对刚度贡献越大，周期越小，折减系数就越小，根据《高规》第4章最后一页确定
其他参数如实填写
二、SATWE参数设置（V3.2为例）
前面pkpm设置了的参数会自动读取到SATWE里，因此可以在这里设置前面未设置的参数，检查前面已经设置了的参数。
1、总信息
（1）水平力与整体坐标夹角：第一次计算不输入，计算后，地震作用最大的方向角度大于15°后，填入该度数再重新计算。
（2）如实填写
（3）算指标时全楼刚性楼板假定，算内力时不采用，若选“整体指标计算采用强刚，其他指标采用非强刚”实则为同时计算两个模型，模型大了可能卡。
（4）默认勾选？
（5）一般选择默认“考虑墙的所有内力贡献”，但当有很多短肢剪力墙时可选“只考虑腹板和有效翼缘，其余计入框架”
（6）施工模拟
2、风荷载信息
“9）”项取软件默认情况
3、地震信息
应在隔震信息里输入相应的建筑抗震设防类别
速度段：一般指当基本周期位于Tg—5Tg时的情况，动位移可取0-1
之间，一般取0.5。
默认是“按抗规和高规从严判断”，当为多层，不用考虑高规时，可选“仅按抗规判断”
（多层一般可不选）
6、设计信息
（1）、钢构重要性系数
（2）、钢构件截面净毛面积比参见前面PKPM参数设置
（3）梁按压弯计算的最小轴压比
（4）、是否考虑P-DELTA效应
第一次计算可勾，计算完成后，查看“建筑结构总信息”计算结果，如果计算结果显示需考虑，则勾选，如果显示不需要，则不勾选再计算一次。
（5）、框架梁端配筋考虑受压钢筋
勾选此项。
详见《混规》11.3.1
（6）、结构中的框架梁部分轴压比限值按照纯框架结构的规定采用
用于框剪结构，一般结构可不勾选。
框剪结构计算出来的底层框架部分承受的地震倾覆力矩的比值在该范围内时，可勾选了再重新计算。
（7）按高规5.2.3-4条进行简支梁控制
（8）梁柱重叠部分简化为刚域
梁柱节点位置，由于刚度较大，其中部分长度可看做刚体，不计入构件的计算长度中
梁端考虑刚域后，梁端截面计算弯矩取刚域端截面的弯矩值，相对轴线截面的弯矩值有所减少，可以减少配筋量，也有利于实现强柱弱梁。
考虑柱端刚域，也就是说减少柱计算长度，梁柱线刚度比减小。
水平力作用下，柱分配弯矩增大，自然配筋增大。
最终表现在配筋上，考虑梁端刚域梁的配筋减少，考虑柱的刚域柱的配筋变大，符合强柱弱梁的设计思路。
取值方式：（建议）勾选梁刚域、不勾选柱刚域；均不勾选则计算结构较为保守
原理：刚域即一个不会产生变形的区域，梁柱重叠区由于变形极小，故一般可以看作刚域。
但需要说明的是梁柱重叠区并不全是刚域，其梁柱刚域取值长度都是由计算得来的。
将其看作刚域后代表梁柱的计算长度均变小，因此理论上来说，梁配筋将减小，而柱配筋则不然，当勾选柱刚域时，由于减小了柱的计算长度，致使其刚度改变，从而较多情况下会导致计算结果异常，所以一般使用时均不勾选柱刚域。
此项建议尽量勾选，勾选后梁配筋会减小，更符合受力模式；而不勾选，虽使得配筋变大，表明上看更加安全，其实不然，配筋变大仅增大竖向荷载下的安全性，但导致强柱弱梁更能实现，即水平荷载作用下更加不利。
（9）钢柱计算长度系数按有侧移计算
（10）柱配筋计算原则
一般结构按单偏压计算，异形柱结构按双偏压计算
（11）柱剪跨比计算原则
取值方式：建议采用通用方式（M/VHo）
原理：通用方式是规范的计算方式，对结论更为准确，而简化方式主要方便手算检查，因此采用简化方式可能导致实际不是短柱的计算结果为短柱。
简化方式的适用条件是柱子反弯点必须在柱垮范围内。
（12）按混凝土规范B.0.4条考虑柱二阶效应
本参数对目前设计项目已基本无用，可忽略
取值方式：一般均不勾选
原理：B.0.4条是针对排架结构，而按照目前规范精神，已经不建议采用排架结构的结构形式了，故而此项可不予理会
（13）、过渡层信息
规范要求B级高度建筑需设置过渡层，本参数即是软件要求认为指定过渡层的位置
取值方式：一般取约束边缘构件的上部一层或者两层为过渡层
原理：B级高度已属于高度超限的高层建筑，由于其高度大受力也较为复杂，正常情况下规范要求将约束边缘构件的上一层或两层，设置为过渡层，其意义在于过渡层的边缘构件配筋比约束边缘构件略小，而比构造边缘构件略大，不至于出现承载力突变的情况，保证结构安全。
（14）剪力墙构造边缘构件的设计执行高规7.2.16-4条
（15）当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构
造边缘构件
7、配筋信息、荷载组合
按实际情况如实填写就好
8、地下室信息
其余信息按实际情况如实填写就好。
