第4章 集成运算放大电路课后习题及答案
模电第四版4~7章习题解答
第4章 集成运算放大电路自测题一、选择合适答案填入空内。
(1)集成运放电路采用直接耦合方式是因为( C )。
A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容 (2)通用型集成运放适用于放大( B )。
A.高频信号B.低频信号C.任何频率信号 (3)集成运放制造工艺使得同类半导体管的( C )。
A.指标参数准确B.参数不受温度影响C.参数一直性好 (4)集成运放的输入级采用差分放大电路是因为可以( A )。
A.减小温漂 B.增大放大倍数 C.提高输入电阻(5)为增大电压放大倍数,集成运放的中间级多采用( A )。
A.共射放大电路 B.共集放大电路 C.共基放大电路二、判断下列说法是否正确，用“√”和“×”表示判断结果。
(1)运放的输入失调电压U IO 是两输入端电位之差。
( × ) (2)运放的输入失调电流I IO 是两输入端电流之差。
( √ )(3)运放的共模抑制比cdCMR A A K =。
( √ ) (4)有源负载可以增大放大电路的输出电流。
( √ )(5)在输入信号作用时，偏置电路改变了各放大管的动态电流。
( × )三、电路如图T4.3 所示，已知β1＝β2＝β3= 100 。
各管的U BE 均为0.7V , 试求I C 2的值。
解：分析估算如下：21100CC BE BE R V U U I A Rμ--==00202211B B B B I I I I ββββ++==++；0202()1R B B B I I I I ββββ+=+=++图T4.322021C B B I I I ββββ+==⋅+。
比较上两式，得 2(2)1002(1)C R R I I I A ββμβββ+=⋅≈=+++四、电路如图T4.4所示。
图T4.4(1)说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放… … ）;(2)分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻… … ）。
模拟电子技术基础第四版课后标准答案-童诗白
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
习题1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B.四价C.三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B从12 uA 增大到22 uA 时，I C从l mA变为2mA，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将( A ) 。
第4章 集成运算放大电路 习题解答
第4章自测题、习题解答自测题4一、选择1.集成运放的输出级一般采用（）。
A. 共基极电路B. 阻容耦合电路C. 互补对称电路2.集成运放的中间级主要是提供电压增益，所以多采用（）。
A. 共集电极电路B. 共发射极电路C. 共基极电路3．集成运放的输入级采用差分电路，是因为（）。
A. 输入电阻高B. 差模增益大C. 温度漂移小4．集成运放的制造工艺，使得相同类型的三极管的参数（）。
A 受温度影响小 B. 准确性高 C. 一致性好5．集成运放中的偏置电路，一般是电流源电路，其主要作用是（）。
A. 电流放大B. 恒流作用C. 交流传输。
解：1、C 2、B 3、C 4、C 5、B二、判断1．运放的有源负载可以提高电路的输出电阻（）。
2．理想运放是其参数比较接近理想值（）。
3．运放的共模抑制比K CMR越高，承受共模电压的能力越强（）。
4．运放的输入失调电压是两输入端偏置电压之差（）。
5．运放的输入失调电流是两输入端偏置电流之差（）。
解：1、×2、×3、√4、√5、√三、选择现有如下类型的集成运放，根据要求选择最合适的运放：①．通用型②. 高阻型③. 低功耗型④. 高速型⑤. 高精度⑥. 大功率型⑦. 高压型。
1．作视频放大器应选用。
2．作内阻为500KΩ信号源的放大器应选用。
3．作卫星仪器中的放大器应选用。
4．作心电信号（？左右）的前置放大器应选用。
5．作低频放大器应选用。
作输出电流为4A的放大器应选用。
解：1、④ 2、② 3、③ 4、⑤ 5、① 6、⑥习题44．1通用型集成运算放大器一般由哪几个部分组成？每一部分常采用哪种基本电路？对每一基本电路又有何要求？ 解：通用型集成运算放大器一般由输入级、中间级、输出级组成。
输入级采用差动放大电路，输入级要求尽量减小温度漂移。
中间级采用共射放大电路，要求提供较高的电压放大倍数。
输出级采用共集接法，互补对称电路，要求输出电阻要小。
4．2某一集成运算放大器的开环增益A od = 100dB ，差模输入电阻r i d = 5M Ω, 最大输出电压的峰─峰值为U OPP =±14V 。
集成运放电路习题答案

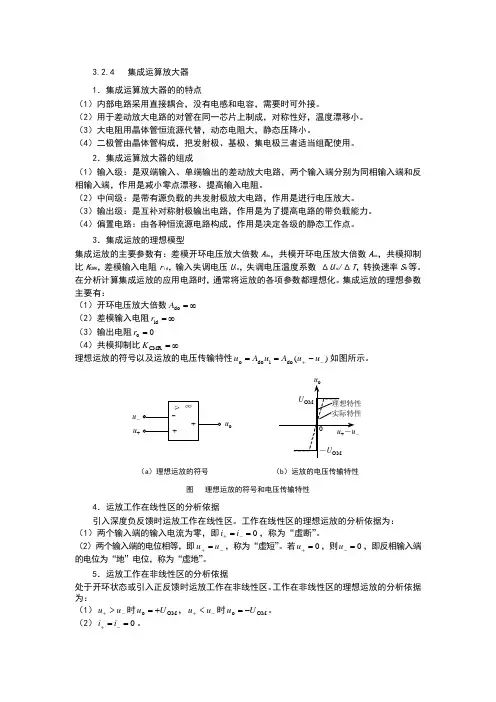

3.2.4 集成运算放大器 1．集成运算放大器的的特点（1）内部电路采用直接耦合，没有电感和电容，需要时可外接。
（2）用于差动放大电路的对管在同一芯片上制成，对称性好，温度漂移小。
（3）大电阻用晶体管恒流源代替，动态电阻大，静态压降小。
（4）二极管由晶体管构成，把发射极、基极、集电极三者适当组配使用。
2．集成运算放大器的组成（1）输入级：是双端输入、单端输出的差动放大电路，两个输入端分别为同相输入端和反相输入端，作用是减小零点漂移、提高输入电阻。
（2）中间级：是带有源负载的共发射极放大电路，作用是进行电压放大。
（3）输出级：是互补对称射极输出电路，作用是为了提高电路的带负载能力。
（4）偏置电路：由各种恒流源电路构成，作用是决定各级的静态工作点。
3．集成运放的理想模型集成运放的主要参数有：差模开环电压放大倍数A do ，共模开环电压放大倍数A co ，共模抑制比K CMR ，差模输入电阻r id ，输入失调电压U io ，失调电压温度系数 ΔU io /ΔT ，转换速率S R 等。
在分析计算集成运放的应用电路时，通常将运放的各项参数都理想化。
集成运放的理想参数主要有：（1）开环电压放大倍数∞=do A （2）差模输入电阻∞=id r （3）输出电阻0o =r （4）共模抑制比∞=CMR K理想运放的符号以及运放的电压传输特性)(do i do o -+-==u u A u A u 如图所示。
u ou －u +（a ）理想运放的符号 （b ）运放的电压传输特性图 理想运放的符号和电压传输特性4．运放工作在线性区的分析依据引入深度负反馈时运放工作在线性区。
工作在线性区的理想运放的分析依据为： （1）两个输入端的输入电流为零，即0==-+i i ，称为“虚断”。
（2）两个输入端的电位相等，即-+=u u ，称为“虚短”。
若0=+u ，则0=-u ，即反相输入端的电位为“地”电位，称为“虚地”。
5．运放工作在非线性区的分析依据处于开环状态或引入正反馈时运放工作在非线性区。
(完整版)集成运算放大器习题参考答案
（对）7．“虚地”是指该点与“地”点相接后，具有“地”点的电位。
（错）8、集成运放不但能处理交流信号，也能处理直流信号。
（对）9、集成运放在开环状态下，输入与输出之间存在线性关系。
（错）10、各种比较器的输出只有两种状态。
（对）11、微分运算电路中的电容器接在电路的反相输入端。
（对）三、选择题：（每小题2分，共16分）1.集成运算放大器能处理（C）。
A、直流信号；B、交流信号；C、交流信号和直流信号。
2. 为使电路输入电阻高、输出电阻低，应引入（A）。
A、电压串联负反馈；B、电压并联负反馈；C、电流串联负反馈；D电流并联负反馈。
3. 在由运放组成的电路中，运放工作在非线性状态的电路是（D）。
A、反相放大器；B、差值放大器；C、有源滤波器；D、电压比较器。
4. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（C ）。
A、U＋＝U－＝0，i＋＝i－；B、U＋＝U－＝0，i＋＝i－＝0；C、U＋＝U－，i＋＝i－＝0；D、U＋＝U－＝0，i＋≠i－。
5．分析集成运放的非线性应用电路时，不能使用的概念是（B）。
A、虚地；B、虚短；C、虚断。
6. 集成运放的线性应用存在（C）现象，非线性应用存在（B）现象。
A、虚地；B、虚断；C、虚断和虚短。
7. 理想运放的两个重要结论是（B）。
A、虚短与虚地；B、虚断与虚短；C、断路与短路。
8. 集成运放一般分为两个工作区，它们分别是（B）。
A、正反馈与负反馈；B、线性与非线性；C、虚断和虚短。
四、问答题：1. 集成运放一般由哪几部分组成？各部分的作用如何？答：集成运放一般输入级、输出级和中间级及偏置电路组成。
输入级一般采用差动放大电路，以使运放具有较高的输入电阻及很强的抑制零漂的能力，输入级也是决定运放性能好坏的关键环节；中间级为获得运放的高开环电压放大位数（103～107），一般采用多级共发射极直接耦合放大电路；输出级为了具有较低的输出电阻和较强的带负载能力，并能提供足够大的输出电压和输出电流，常采用互补对称的射极输出器组成；为了向上述三个环节提供合适而又稳定的偏置电流，一般由各种晶体管恒流源电路构成偏置电路满足此要求。
模电第四版习题解答
模电第四版习题解答 YUKI was compiled on the morning of December 16, 2020模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
山东大学-清华大学-模拟电子技术基础-模电(第四版)习题库及解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模电(第四版)习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
