并行IO口8255扩展实验
实验七 8255A 并行口实验
实验七8255A 并行口实验(二)一、实验目的掌握通过8255A 并行口传输数据的方法，以控制发光二极管的亮与灭。
二、实验内容用8255 做输出口，控制十二个发光管亮灭，模拟交通灯管理。
三、实验程序CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0FF2BH;8255控制口IOAPT EQU 0FF28H;PA口IOBPT EQU 0FF29H;PB口IOCPT EQU 0FF2AH;PC口ORG 11E0HSTART: MOV AL,82H;PB输入，PA,PC输出MOV DX,IOCONPTOUT DX,AL;写命令字MOV DX,IOBPT;读PB口IN AL,DXMOV BYTE PTR DS:[0601H],AL;保存PBMOV DX,IOCONPT;8255控制口MOV AL,80HOUT DX,AL;写命令字,PA,PB,PC输出MOV DX,IOBPTMOV AL,DS:[0601H]OR AL,0F0HOUT DX,AL;将读入的PB状态重新置到PB上MOV DX,IOCPTMOV AL,0F0HOUT DX,AL;四路口红灯全亮CALL DELAY1;延时IOLED0:MOV AL,10100101BMOV DX,IOCPTOUT DX,AL;南北绿灯亮，东西红灯亮;-----------------------------------------------CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时;------------------------此处为南北绿灯亮的时间-------------OR AL,0F0HOUT DX,AL;南北绿灯灭，东西红灯亮MOV CX,8IOLED1:MOV DX,IOBPTMOV AL,DS:[0601H]AND AL,10101111BOUT DX,AL;南北黄灯亮，东西黄灯亮CALL DELAY2;延时 --------------南北黄灯闪烁时间OR AL,01010000BOUT DX,AL;南北黄灯灭，东西黄灯灭CALL DELAY2;延时LOOP IOLED1;南北黄灯闪烁8次MOV DX,IOCPTMOV AL,0F0HOUT DX,AL;四路口红灯全亮;----------------------------------------------------------CALL DELAY2;延时;----------------------此处为四路口红灯全亮时间---------------- MOV AL,01011010BOUT DX,AL;东西绿灯亮，南北红灯亮;---------------------------------------------------------CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时CALL DELAY1;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时CALL DELAY2;延时;----------------------此处为东西绿灯亮的时间-----------------------------------OR AL,0F0HOUT DX,AL;东西绿灯灭MOV CX,8IOLED2:MOV DX,IOBPTMOV AL,DS:[0601H]AND AL,01011111BOUT DX,AL;东西黄灯亮，CALL DELAY2;延时 --------------东西黄灯闪烁时间OR AL,10100000BOUT DX,AL;东西黄灯灭，CALL DELAY2;延时LOOP IOLED2;东西黄灯闪烁8次，南北黄灯亦然MOV DX,IOCPTMOV AL,0F0HOUT DX,AL;四路口红灯全亮;---------------------------------------------------------- CALL DELAY2;延时;----------------------此处为四路口红灯全亮时间------------ JMP IOLED0;循环继续DELAY1:PUSH AXPUSH CXMOV CX,0030HDELY2:CALL DELAY2;延时，DELAY1延时是DELAY2的48倍LOOP DELY2POP CXPOP AXRETDELAY2:PUSH CXMOV CX,8000HDELA1:LOOP DELA1POP CXRETCODE ENDSEND START四、实验结果本实验实现了双路口的，交通灯循环。
实验5(8255并行接口键盘及显示实验)
8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。
2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。
3、实现扫描式矩阵键盘的功能和作用。
二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。
三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。
2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。
3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。
4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。
四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。
图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。
这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。
A口和B口是一个独立的8位I/O口。
C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。
（2）A组和B组控制电路。
这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。

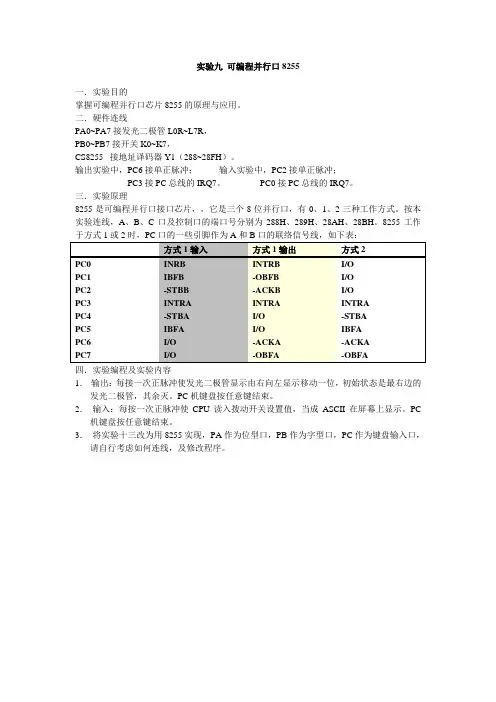

实验九 可编程并行口8255
实验九可编程并行口8255
一．实验目的
掌握可编程并行口芯片8255的原理与应用。
二．硬件连线
PA0~PA7接发光二极管L0R~L7R，
PB0~PB7接开关K0~K7，
CS8255 接地址译码器Y1（288~28FH）。
输出实验中，PC6接单正脉冲；输入实验中，PC2接单正脉冲；
PC3接PC总线的IRQ7。
PC0接PC总线的IRQ7。
三．实验原理
8255是可编程并行口接口芯片，，它是三个8位并行口，有0、1、2三种工作方式。
按本实验连线，A、B、C口及控制口的端口号分别为288H、289H、28AH、28BH。
8255工作于方式1或2时，PC口的一些引脚作为A和B口的联络信号线，如下表：
四．实验编程及实验内容
1．输出：每接一次正脉冲使发光二极管显示由右向左显示移动一位，初始状态是最右边的发光二极管，其余灭。
PC机键盘按任意键结束。
2．输入：每按一次正脉冲使CPU读入拨动开关设置值，当成ASCII在屏幕上显示。
PC 机键盘按任意键结束。
3．将实验十三改为用8255实现，PA作为位型口，PB作为字型口，PC作为键盘输入口，请自行考虑如何连线，及修改程序。
单片机设计教案-项目6 任务2：并行IO扩展和8255扩展IO口
所谓可编程的接口芯片是指其功能可由微处理机的指令来加以改变的接口芯片， 利用编程的方法，可以使一个接口芯片执行不同的接口功能。目前，各生产厂家 已提供了很多系列的可编程接口，MCS-51单片机常用的两种接口芯片是8255 以及8155，本书主要介绍这两种芯片在51单片机中的使用。
8255和MCS-51相连，可以为外设提供三个8位的I/O端口：A口、B口 和C口，三个端口的功能完全由编程来决定。
单片机应用技术
1. 8255的内部结构和引脚排列
图6.17为8255的内部结构和引脚图。
A组
控制
34 D0
33 D1
32 D2
31 30
D3 D4
29 D5
28 D6
27 D7
PA0 4
P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7
8031
WR P2.0 RD
≥1
≥1
D0 D1 D2 D3 D4 D5 D6
D7
CP
74LS 273
Q0 LED0 Q1 LED1 Q2 LED2 Q3 LED3 Q4 LED4 Q5 LED5 Q6 LED6 Q7 LED7
输入控制信号由P2.0和相“或”后形成。当二者都为0时，74LS244的控 制端有效，选通74LS244，外部的信息输入到P0数据总线上。当与74LS244相 连的按键都没有按下时，输入全为1，若按下某键，则所在线输入为0。
单片机应用技术
单片机应用技术
输出控制信号由P2.0和相“或”后形成。当二者都为0后，74LS273的控制端有 效，选通74LS273，P0上的数据锁存到74LS273的输出端，控制发光二极管LED， 当某线输出为0时，相应的LED发光。
实验七 8255 并行IO扩展实验
实验七8255 并行I/O扩展实验一、实验要求利用8255 可编程并行口芯片，实现输入、输出实验，实验中用8255PA 口作读取开关状态输入，8255PB 口作控制发光二极管输出。
二、实验目的1、了解8255 芯片结构及编程方法。
2、了解8255 输入、输出实验方法。
三、实验电路及连线1、Proteus 实验电路2、硬件验证实验硬件连接表四、实验说明1、8255A 芯片简介：8255A 可编程外围接口芯片是INTEL 公司生产的通用并行接口芯片，它具有A、B、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式2、使8255A 端口A 工作在方式0 并作为输入口，读取Kl-K8 个开关量，PB 口工作在方式0作为输出口。
五、实验程序流程图六、实验步骤1、Proteus 仿真a.在Proteus 中打开设计文档8255_STM.DSN；b.建立实验程序并编译，仿真；c.如不能正常工作，打开调试窗口进行调试。
参考程序：CODE SEGMENTASSUME CS:CODEIOCON EQU 8006HIOA EQU 8000HIOB EQU 8002HIOC EQU 8004H START:MOV AL,90HMOV DX,IOCONOUT DX,ALNOPSTART1:NOPNOPMOV AL,0MOV DX,IOAIN AL,DXNOPNOPMOV DX,IOBOUT DX,ALJMP START1 CODE ENDSEND START2、实验板验证a．通过USB 线连接实验箱b．按连接表连接电路c．运行PROTEUS 仿真，检查验证结果。
可编程并行接口芯片8255的应用实验
图一、产生500us方波图二、按键控制LED亮
图三、流水灯依次点亮4、实验程序流程框图和程序清单
程序一、
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP ZHP
ORG 0100H
MAIN: MOV DPTR, #03H
MOV A, #95H
MOVX @DPTR, A
MOV TMOD, #02H
SETB EA
SETB ET0
MOV TH0, #06H
图四、产生500us方波图五、按键控制LED亮
图六、流水灯依次点亮
6、实验总结
本次实验是使用8255扩展外部I/O口，在本次实验中，我认为最为重要的就是电路图的设计以及其地址的计算，在弄清楚该问题的情况下，本次实验就没有什么很大的问题了。
7、思考题
1、在8255PC口上外接8个发光二极管，利用8255PC口的置位/复位控制字控制其按某种规律变化。
程序三、
CJNE R1, #11H, ZHP。
微机原理与接口实验-4.1-IO端口扩展-8255-赖晓铮
选PB口：A1A0=01
初始化PB口，LED全灭
(M地址：机器指令) 00H:00110000 01H:10000110 02H:01010010 03H:00110000 04H:10010001 05H:01010000 06H:00110000 07H:10000010 08H:01010010 09H:00110000 0AH:11111111 0BH:01010000
keyboard
汇编助记符
注释
(M地址：机器指令)
HLT XOR R0, R1
JZ 33H
按键要保持到此断点后才能松开！ 无键按下，R0是，R0=R1
有键按下，R0低四位1110/1101/1011/0111
行输出1001无键按下，跳转 L2：
23H:00000001 24H:10110001 25H:00011000 26H:00110011
重启过程（跳出“断点”）
1) 时钟信号CLK接开关MANUAL，手 动令复位信号端#RESET的状态 “101”变化，即重启完成， 跳出“断点”继续执行 。
注：跳出“断点”后，CPU进入HLT指令的 后续下一条指令的取指周期。
8255应用电路图
可编程并行IO接口芯片8255A结构图
#CS #RD #WR A1 A0 0 0 1 00 0 0 1 01 0 0 1 10 0 1 0 00 0 1 0 01 0 1 0 10 0 1 0 11 1 X X XX
微程序版“CPU+8255”电路图
初始化过程
1) 时钟信号CLK接手动开关MANUAL，启动仿真，使能复位信号 #RESET=0；
2) 手动按钮MANUAL开关“010”，然后令信号#RESET=1.
8255A可编程并行口实验_2
4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。
（2）掌握并行接口芯片8255A的工作方式及其编程方法。
2. 实验内容（l）实验原理。
实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。
拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。
（2）实验线路连接。
1)8255A芯片PC0-PC7插孔依次接K1~K8。
2)8255A芯片PB0~PB7插孔依次接L0-L7。
3)8255A的CS插孔CS_8255接译码输出Y7插孔。
3. 实验软件框图参考流程图如图4-2所示。
4. 实验步骤（1）按图4-1连好线路。
（2）运行实验程序。
在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。
5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。
CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。
IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并行I/O 口8255扩展实验
一、实验目的
了解8255芯片的结构及编程方法，学习模拟交通灯控制的实现方法。
二、实验内容
用
8255
1. 因为本实验是交通灯控制实验，所以要先了解实际交通灯的变化情况和规律。
假设一个十字路口为东西南北走向。
初始状态0为东西红灯，南北红灯。
然后转状态1东西绿灯通车，南北红灯。
过一段时间转状态2，东西绿灯灭，黄灯闪烁几次，南北仍然红灯。
再转状态3，南北绿灯通车，东西红灯。
过一段时间转状态4，南北绿灯灭，闪几次黄灯，延时几秒，东西仍然红灯，最后循环至状态1
四、实验程序框图
五、实验原理图
①8255 PC0—PC7、PB0—PB3依次接发光二极管L1—L12。
②以连续方式从0630H开始执行程序，初始态为四个路口的红灯全亮之后，东西路口的绿灯亮南北路口的红灯亮，东西路口方向通车。
延时一段时间后东西路口的绿灯熄灭，黄灯开始闪烁。
闪烁若干次后，东西路口红灯亮，而同时南北路口的绿灯亮，南北路口方向开始通车，延时一段时间后，南北路口的绿灯熄灭，黄灯开始闪烁。
闪烁若干次后，再切换到东西路口方向，之后重复以上过程。
附：实验位置图。
