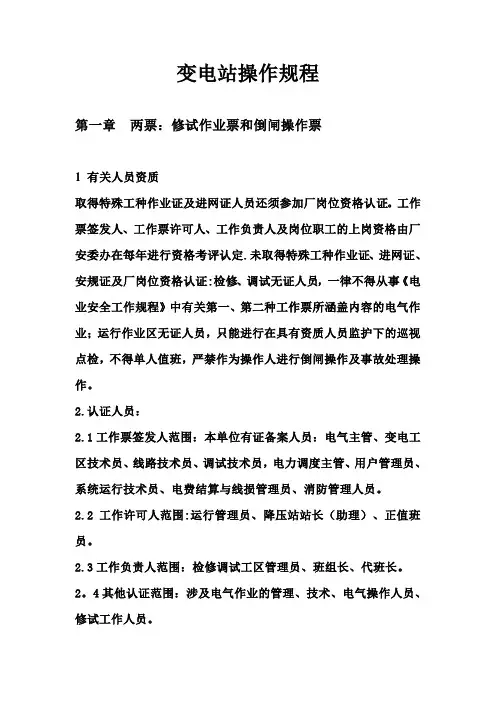

110KV变电站操作规程
变电站操作规程第一章两票：修试作业票和倒闸操作票1 有关人员资质取得特殊工种作业证及进网证人员还须参加厂岗位资格认证。
工作票签发人、工作票许可人、工作负责人及岗位职工的上岗资格由厂安委办在每年进行资格考评认定.未取得特殊工种作业证、进网证、安规证及厂岗位资格认证:检修、调试无证人员，一律不得从事《电业安全工作规程》中有关第一、第二种工作票所涵盖内容的电气作业；运行作业区无证人员，只能进行在具有资质人员监护下的巡视点检，不得单人值班，严禁作为操作人进行倒闸操作及事故处理操作。
2.认证人员：2.1工作票签发人范围：本单位有证备案人员：电气主管、变电工区技术员、线路技术员、调试技术员，电力调度主管、用户管理员、系统运行技术员、电费结算与线损管理员、消防管理人员。
2.2工作许可人范围:运行管理员、降压站站长（助理）、正值班员。
2.3工作负责人范围：检修调试工区管理员、班组长、代班长。
2。
4其他认证范围：涉及电气作业的管理、技术、电气操作人员、修试工作人员。
2.5各工号的停、送电联系人即被视为工作负责人,其所在工号报送的备案通知书即为资格认证。
停、送电联系人必须将24小时通讯方式报知调度，保证能随时联系.2。
6未经安全部门考试合格，未经主管生产的领导批准的工作票签发人、工作负责人、工作许可人不得从事该类工作，发现有违反将严肃考核。
3“两票”的保存3.1操作票必须使用打号机编号（001-100），并按照编号顺序使用。
3.2 操作票使用完毕应及时更换。
不论是否已经使用完每季度都应更换一次；更换下的操作票按月保存，如该本操作票未使用完，只保留其未使用的第一页，并在其备注栏标明“本操作票0XX页—100页未使用,特此作废”字样,加盖“作废”章，其余空白操作票销毁。
3。
3工作票必须按规定进行编号，同一天不允许出现相同编号的工作票。
3。
4使用后的“两票”均应至少保存一年，操作票保存在降压站。
第二章操作票的管理4 操作票管理4.1电气设备计划停电必须由调度提前一日通知降压站，降压站值班员根据命令填写写操作票，并进行系统风险预知，制定危险因素应对措施，确保操作人员均已知晓。
kV及以下变电站通用运行规程
k V及以下变电站通用运行规程IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】110kV及以下变电站通用运行规程江苏省电力公司二〇一四年二月前言为规范江苏省电力公司（以下简称公司）对所辖110kV及以下变电站的运维管理，提高公司变电运维管理水平特制定本规程。
本规程主要针对110kV及以下变电站的设备巡视、运行要求、设备操作、事故及异常的处理等方面制定了原则要求，对变电站设备具有特殊监视及运行操作等要求的，需在变电站现场运行规程中根据本通用规程的原则加以明确。
本规程起草单位：江苏省电力公司无锡供电公司、泰州供电公司、南通供电公司、淮安供电公司本规程主要起草人：许建刚、吴曦、唐达獒、江红成、黄薛凌、廖英祺、刘其锋、潘晴宇本规程由江苏省电力公司运维检修部提出并解释。
目录110k V及以下变电站通用运行规程1适用范围1.1本规程适用于公司系统内各110kV及以下变电站的运维管理。
各变电站现场运行规程的有关管理规定与本规程有矛盾者，均应根据本规程予以修订。
1.2本规程规定了对变电站电力设备的运行监视、运行维护、运行操作、事故及异常情况处理等方面的基本要求。
1.3公司系统内各级相关调控人员、变电运维人员、相关领导和管理人员等均应熟悉本规程。
2引用标准2.1国家电网安监[2009]664号《电力安全工作规程（变电部分）》2.2国家电网安质〔2013〕945号《国家电网公司关于印发〈国家电网公司电力安全工作规程（变电部分）、（线路部分）〉修订补充规定的通知》2.3DL/T572－2010 《电力变压器运行规程》2.4DL/T574－1995 《有载分接开关运行维修导则》2.5DL/T603－2006 《气体绝缘金属封闭开关设备运行及维护规程》2.6国家电网生技[2005]172号《110（66）kV-500kV油浸式变压器（电抗器）运行规范》《高压开关设备运行规范》《110（66）kV-500kV互感器运行规范》《10kV-66kV干式电抗器运行规范》《10kV-66kV消弧线圈运行规范》《直流电源系统运行规范》《110（66）kV-750kV避雷器运行规范》《10kV-66kV并联电容器运行规范》2.7苏电生〔2010〕2097号关于印发《变电站电气设备倒闸操作规范》的通知2.8苏电调〔2011〕370号《江苏电力系统调度规程》2.9苏电生〔2012〕1144号关于印发《智能变电站运行管理规范》的通知2.10苏电运检〔2012〕1727号《江苏省电力公司变电站防误操作技术规定（修订稿）》2.11苏电生〔2011〕1818号《设备非电量保护装置管理规定》2.12苏电调〔2012〕1456号《江苏电网220kV系统继电保护与安全自动装置调度运行规定》2.13苏电运检[2013]421号江苏省电力公司关于印发《江苏省电力公司变电站运维管理办法》等规章制度的通知2.14苏电运检〔2013〕1007号《江苏省电力公司变电站交直流电源设备运维管理规定》3总则3.1变电站的运行安全与否直接关系到系统能否实现安全经济运行，因此，变电运维人员必须具有高度的工作责任心和事业心，严格执行有关的规程、制度以及上级颁布的有关运行管理规定，确保安全供电。

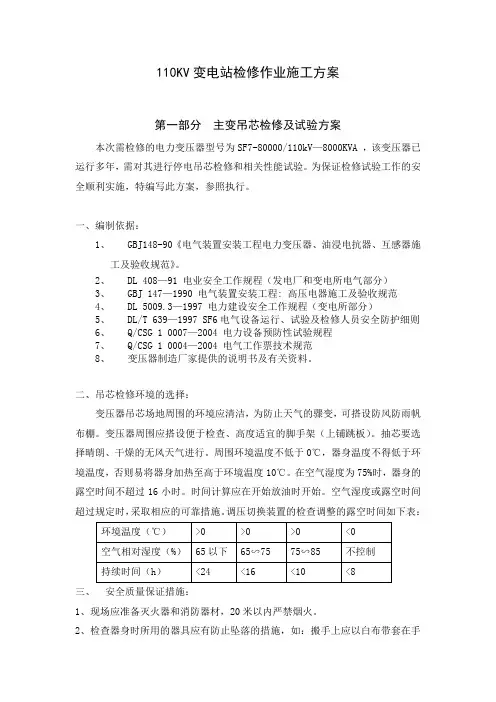

110KV变电站检修作业施工方案
110KV变电站检修作业施工方案第一部分主变吊芯检修及试验方案本次需检修的电力变压器型号为SF7-80000/110kV—8000KVA ，该变压器已运行多年，需对其进行停电吊芯检修和相关性能试验。
为保证检修试验工作的安全顺利实施，特编写此方案，参照执行。
一、编制依据：1、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。
2、DL 408—91 电业安全工作规程（发电厂和变电所电气部分）3、GBJ 147—1990 电气装置安装工程: 高压电器施工及验收规范4、DL 5009.3—1997 电力建设安全工作规程（变电所部分）5、DL/T 639—1997 SF6电气设备运行、试验及检修人员安全防护细则6、Q/CSG 1 0007—2004 电力设备预防性试验规程7、Q/CSG 1 0004—2004 电气工作票技术规范8、变压器制造厂家提供的说明书及有关资料。
二、吊芯检修环境的选择：变压器吊芯场地周围的环境应清洁，为防止天气的骤变，可搭设防风防雨帆布棚。
变压器周围应搭设便于检查、高度适宜的脚手架（上铺跳板）。
抽芯要选择晴朗、干燥的无风天气进行。
周围环境温度不低于0℃，器身温度不得低于环境温度，否则易将器身加热至高于环境温度10℃。
在空气湿度为75%时，器身的露空时间不超过16小时。
时间计算应在开始放油时开始。
空气湿度或露空时间超过规定时，采取相应的可靠措施。
调压切换装置的检查调整的露空时间如下表：三、安全质量保证措施：1、现场应准备灭火器和消防器材，20米以内严禁烟火。
2、检查器身时所用的器具应有防止坠落的措施，如：搬手上应以白布带套在手上，防止滑落。
3、起吊用的倒链、钢丝绳等应预先检查良好。
绳扣应挂于变压器专用吊耳上，夹角合适。
4、供器身检查用的脚手架应绑扎牢靠，跳板固定，上下方便，四周应有防坠落的栏杆及上下的防滑装置。
非检查人员不得登上脚手架，以防超载。
5、器身检查时，工作人员应着干净的工作服、手套及而耐油胶靴。
110变电站现场运行规范范本11
110kv变电站现场运行操作规程2011年5月批准：审定：审核：编制：目录第一章总则 (3)第二章变电站设备调管方式及运行方式 (4)第三章一次电气设备的巡视 (5)第一节设备巡视制度 (5)第二节主设备的巡视项目 (5)第四章电气设备的运行 (11)第一节主变压器的运行 (11)第二节高压电气设备的运行 (15)第三节过电压保护装置的运行 (24)第四节低压配电装置的运行 (25)第五章二次设备的运行和维护 (26)第一节直流系统的运行 (26)第二节继电保护及二次回路的运行 (27)第三节防误闭锁装置的运行...................................................................... 错误!未定义书签。
第四节监控系统的运行与维护.................................................................. 错误!未定义书签。
第六章倒闸操作.................................................................................................. 错误!未定义书签。
第一节倒闸操作的一般规定...................................................................... 错误!未定义书签。
第二节倒闸操作注意事项.......................................................................... 错误!未定义书签。
第三节倒闸操作的顺序.............................................................................. 错误!未定义书签。
变电站维护及检修规程
变电站维护制度1.值班人员除正常工作外，应按本地区情况，制定站内定期维护项目周期表。
2.除按定期维护项目外应结合本地区气象、环境、设备情况、运行规律制定月、季、年维护计划或维护周期表。
3.变电站应根据具体情况储备备品备件、消耗材料并定期进行检查。
4.根据工作需要，应备足各种合格的安全用具、仪表、防护用具、急救医药箱，定期进行试验、检查。
5.现场应设置各种必要的消防器具，全站人员应掌握使用方法并定期检查及演习，经常保持完好。
6.变电站的易燃、易爆物品，油罐、有毒物品，放射性、酸碱性物品等，应放置在专门场所，并明确管理人员，制定管理措施。
7.负责检查排水、供水系统采暖、通风系统，厂房及消防设施，并督促有关部门使其处于玩好可用状态。
8.综合运行分析每月一次，分析本所安全运行、经济运行、运行管理，找出影响安全、经济运行的因素，可能存在的问题，针对其薄弱环节，提出现实安全、经济运行的措施。
其主要方面如下：系统接线方式，保护装备的配备，设备完好率，保护断路器正确动作率，两票合格率，设备事故、障碍、异常、重大缺陷，试验数据，仪表指示，规章制度执行情况：设备运行可调小时，最大、最小出力，耗能标准，电压质量，母线电量不均衡率；培训情况、记录的填写、资料的管理、文明生产等。
9.专题运行分析，不定期进行。
针对上述某问题，进行专门深入的分析。
10.每次分析后，应按规定向上级机关呈报运行分析、可靠性管理表报。
电器设备的安全运行及维护一、一般规定1.变压器外壳上应有出场铭牌，各组散热器有顺序编号，变压器有设备标志，套管引出线涂相色。
2.变压器本体和有载调压装置油位计应标有-30℃、+20℃、+40℃油面监视线。
3.变压器附近应设置适当的消防（灭火器、沙箱等），事故变油坑应与储油井或水道畅通，坑内应铺设250毫米厚的卵石层。
4.变压器投运前，应移交出厂、安装、检修、实验及运行资料，并建立档案保存。
二、变压器额定运行方式5.变压器在规定的冷却条件下，可按铭牌规定运行。

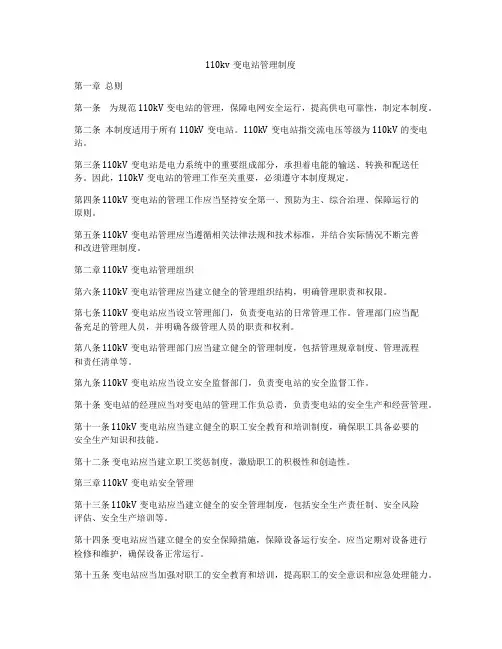

110kv变电站管理制度
110kv变电站管理制度第一章总则第一条为规范110kV变电站的管理，保障电网安全运行，提高供电可靠性，制定本制度。
第二条本制度适用于所有110kV变电站。
110kV变电站指交流电压等级为110kV的变电站。
第三条 110kV变电站是电力系统中的重要组成部分，承担着电能的输送、转换和配送任务。
因此，110kV变电站的管理工作至关重要，必须遵守本制度规定。
第四条 110kV变电站的管理工作应当坚持安全第一、预防为主、综合治理、保障运行的原则。
第五条 110kV变电站管理应当遵循相关法律法规和技术标准，并结合实际情况不断完善和改进管理制度。
第二章 110kV变电站管理组织第六条 110kV变电站管理应当建立健全的管理组织结构，明确管理职责和权限。
第七条 110kV变电站应当设立管理部门，负责变电站的日常管理工作。
管理部门应当配备充足的管理人员，并明确各级管理人员的职责和权利。
第八条 110kV变电站管理部门应当建立健全的管理制度，包括管理规章制度、管理流程和责任清单等。
第九条 110kV变电站应当设立安全监督部门，负责变电站的安全监督工作。
第十条变电站的经理应当对变电站的管理工作负总责，负责变电站的安全生产和经营管理。
第十一条 110kV变电站应当建立健全的职工安全教育和培训制度，确保职工具备必要的安全生产知识和技能。
第十二条变电站应当建立职工奖惩制度，激励职工的积极性和创造性。
第三章 110kV变电站安全管理第十三条 110kV变电站应当建立健全的安全管理制度，包括安全生产责任制、安全风险评估、安全生产培训等。
第十四条变电站应当建立健全的安全保障措施，保障设备运行安全。
应当定期对设备进行检修和维护，确保设备正常运行。
第十五条变电站应当加强对职工的安全教育和培训，提高职工的安全意识和应急处理能力。
第十六条变电站应当建立健全的安全事故报告和处理制度，及时处理安全事故和隐患，防止事故扩大。
第十七条变电站应当建立健全的安全生产考核和奖惩制度，对安全生产工作进行考核评价，对安全生产工作成绩进行奖惩。
110kV及220kV隔离开关修理 技术规范
江苏省电力公司检修分公司110kV及220kV隔离开关修理技术规范二零一四年一月1 总则1.1 本技术规范书的使用范围，仅限于变电站110kV及220 KV隔离开关的修理。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合国家有关最新行业标准的优质产品，并符合本技术规范书。
1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
1.6 本技术规范书的条款为合同的附件，与合同正文具有同等效力。
2 技术规范与标准2.1 技术标准为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方案与施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1985-2004 高压交流隔离开关和接地开关GB/T 14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB 50147-2010 电气装置安装工程:高压电器施工及验收规范DL/T 405-1996 进口252（245）kV-550kV交流高压断路器和隔离开关技术规范DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件JB/T 8629-2006 隔离开关熔断器组国家电网生〔2004〕634号交流高压隔离开关和接地开关技术标准3 修理范围与内容修理范围和内容包括：1）隔离开关本体：包括底座、导电臂、触头等部件修理2）隔离开关操动机构：传动杆、手动及电动操作机构等修理3）隔离开关端子箱：隔离开关本体机构箱类电气控制回路及元器件修理4 修理方案通过对刀闸设备各类故障进行根本性的原因分析，从产品设计、元器件选择、元器件装配以及运行环境的改善等方面，对现场在运行的故障产品进行诊断，制定出全面的改造修理方案，确保刀闸设备的运行可靠性和安全性。
110kv变电站检修规程要点
隔离开关修规程1.本规程适用范围:本规程适用我站110kv变电所Gw4-126dwiii/1600型隔离开关, GW5-126D/1250A型主变中性点隔离开关检修。
3.1 检查刀闸有无过热、烧损现象.3.2 检查刀闸的引线接头有无过热现象.3.3检查刀闸绝缘瓷瓶有无断裂、是否清洁,有无电晕放电现象.4. Gw4-126dwiii/1600型隔离开关检修4.1 主要技术数据额定电压 110KV最高工作电压 126KV额定电流 1600A动触头回转角90°导电杆横担回转角90°操动机构型号:1期CGTKB型4.2 检修周期4.2.1小修:1年两次.结合春秋检进行4.2.2大修:5年一次,与相应的断路器大修周期同4.3检修项目4.3.1小修项目4.3.1.1固定及可动触头擦油泥除锈清扫4.3.1.2引线接头检查有无过热现象4.3.1.3各部螺丝紧固,重点是动触头螺丝紧固4.3.1.4转动轴部注润滑油4.3.1.5瓷瓶清扫,合、断闸调整4.3.2大修项目4.3.2.1固定触头分解检修,必要时进行局部或整体更换4.3.2.2可动触头片分解检修,必要时进行更换4.3.2.3回转轴承分解检修,必要时进行更换4.3.2.4接地刀闸及传动轴分解检修4.3.2.5操作机构转动轴、齿轮电机分解检修4.3.2.6基座及法兰刷漆4.3.2.7合、断闸调整4.4大修程序4.4.1固定触头分解检修4.4.1.1拆下防雨罩上部固定螺丝并取下防雨罩4.4.1.2松开触指架回转轴顶丝松开固定螺丝,将触指架连同触指一起拔出4.4.1.3用汽油清洗触指及轴,涂以薄薄一层凡士林油(不合格的弹簧、触指应进行更换)4.4.1.4用汽油布擦净固定触指接线座上的油泥,用细平锉或砂布打光被触指磨起的毛刺,深度超过1毫米的应进行更换4.4.2可动触头片分解检修4.4.2.1松开触头片夹紧螺丝,取下触头片4.4.2.2用细砂纸打光触头片内外接触部分并涂凡士林油4.4.2.3打光导电横担接触片部分并装上触头片拧紧螺丝4.4.2.4合闸试验调整水平的接触情况4.4.3回转瓷套轴分解检修4.4.3.1在回转瓷套旁立一单抱杆或人子杆,用倒链下钩挂在回转瓷套上节的下半部4.4.3.2拆下回转轴上的小拉杆,松开螺母或顶丝取下小拐臂4.4.3.3边吊边注意回转盘下的滚珠粒和下部的推力轴承防止掉落到下面4.4.3.4将吊下的瓷套用木方垫起,立于一边,四周用绳子绑好,进行其它检修工作4.4.3.5用汽油清洗轴承,除去油泥和锈迹,在轴承和滚珠槽涂上黄油然后装回转瓷套4.4.4操动机构分解检修4.4.4.1如果垂直拉杆是焊死的,机构轴可不拆下来,应先用汽油在轴承上部缝隙浸洗然后注机械油,边转动边注油直到灵活4.4.4.2如果垂直拉杆是活动的,应将机构分解清洗并涂机械油然后再装上4.4.5接地刀闸检修4.4.5.1检查刀闸三相接触情况4.4.5.2传动轴部注润滑油,固定座螺丝紧固4.4.5.3检查分闸加速弹簧,检查接地片是否完整4.4.5.4检查机械闭锁是否灵活有无卡塞4.4.6合、断闸调整4.5检修质量标准4.5.1 触指无烧伤，弹簧无过热，触指接触部分磨损不超过1毫米；弹簧及触指活动灵活不卡滞4.5.2 触头片无烧伤、接触处光滑无毛刺磨损深沟不大于1毫米,夹紧螺丝紧固零件齐全4.5.3 回转瓷套转动灵活,轴端螺母挡调整适当,瓷套不晃动4.5.4 操动机构转动灵活,润滑良好,操作轻便4.5.5 接地刀闸接触良好,分闸位置正常,机械闭锁可靠,操作轻便灵活4.5.6 三相合闸基本同期,两个边相合闸允许稍提前于中相10至15毫米4.5.7 合闸后固定触头应与横担在一条线上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关修规程
1.本规程适用范围:
本规程适用我站110kv变电所Gw4-126dwiii/1600型隔离开关, GW5-126D/1250A型主变中性点隔离开关检修。
2.隔离开关在装位置及数量
3.正常检查项目
3.1 检查刀闸有无过热、烧损现象. 3.2 检查刀闸的引线接头有无过热现象.
3.3检查刀闸绝缘瓷瓶有无断裂、是否清洁,有无电晕放电现象.
4. Gw4-126dwiii/1600型隔离开关检修
4.1 主要技术数据
额定电压 110KV
最高工作电压 126KV
额定电流 1600A 动触头回转角90°
导电杆横担回转角90°
操动机构型号:1期CGTKB型
4.2 检修周期
4.2.1小修:1年两次.结合春秋检进行
4.2.2大修:5年一次,与相应的断路器大修周期同
4.3检修项目
4.3.1小修项目
4.3.1.1固定及可动触头擦油泥除锈清扫
4.3.1.2引线接头检查有无过热现象
4.3.1.3各部螺丝紧固,重点是动触头螺丝紧固
4.3.1.4转动轴部注润滑油
4.3.1.5瓷瓶清扫,合、断闸调整
4.3.2大修项目
4.3.2.1固定触头分解检修,必要时进行局部或整体更换
4.3.2.2可动触头片分解检修,必要时进行更换
4.3.2.3回转轴承分解检修,必要时进行更换
4.3.2.4接地刀闸及传动轴分解检修
4.3.2.5操作机构转动轴、齿轮电机分解检修
4.3.2.6基座及法兰刷漆
4.3.2.7合、断闸调整
4.4大修程序
4.4.1固定触头分解检修
4.4.1.1拆下防雨罩上部固定螺丝并取下防雨罩
4.4.1.2松开触指架回转轴顶丝松开固定螺丝,将触指架连同触指一起拔出
4.4.1.3用汽油清洗触指及轴,涂以薄薄一层凡士林油(不合格的弹簧、触指应进行更换)
4.4.1.4用汽油布擦净固定触指接线座上的油泥,用细平锉或砂布打光被触指磨起的毛刺,深度超过1毫米的应进行更换
4.4.2可动触头片分解检修
4.4.2.1松开触头片夹紧螺丝,取下触头片
4.4.2.2用细砂纸打光触头片内外接触部分并涂凡士林油
4.4.2.3打光导电横担接触片部分并装上触头片拧紧螺丝
4.4.2.4合闸试验调整水平的接触情况
4.4.3回转瓷套轴分解检修
4.4.3.1在回转瓷套旁立一单抱杆或人子杆,用倒链下钩挂在回转瓷套上节的下半部
4.4.3.2拆下回转轴上的小拉杆,松开螺母或顶丝取下小拐臂
4.4.3.3边吊边注意回转盘下的滚珠粒和下部的推力轴承防止掉落到下面4.4.3.4将吊下的瓷套用木方垫起,立于一边,四周用绳子绑好,进行其它检修工作
4.4.3.5用汽油清洗轴承,除去油泥和锈迹,在轴承和滚珠槽涂上黄油然后装回转瓷套
4.4.4操动机构分解检修
4.4.4.1如果垂直拉杆是焊死的,机构轴可不拆下来,应先用汽油在轴承上部缝隙浸洗然后注机械油,边转动边注油直到灵活
4.4.4.2如果垂直拉杆是活动的,应将机构分解清洗并涂机械油然后再装上
4.4.5接地刀闸检修
4.4.
5.1检查刀闸三相接触情况
4.4.
5.2传动轴部注润滑油,固定座螺丝紧固
4.4.
5.3检查分闸加速弹簧,检查接地片是否完整
4.4.
5.4检查机械闭锁是否灵活有无卡塞
4.4.6合、断闸调整
4.5检修质量标准
4.5.1 触指无烧伤，弹簧无过热，触指接触部分磨损不超过1毫米；弹簧及触指活动灵活不卡滞
4.5.2 触头片无烧伤、接触处光滑无毛刺磨损深沟不大于1毫米,夹紧螺丝紧固零件齐全
4.5.3 回转瓷套转动灵活,轴端螺母挡调整适当,瓷套不晃动
4.5.4 操动机构转动灵活,润滑良好,操作轻便
4.5.5 接地刀闸接触良好,分闸位置正常,机械闭锁可靠,操作轻便灵活4.5.6 三相合闸基本同期,两个边相合闸允许稍提前于中相10至15毫米4.5.7 合闸后固定触头应与横担在一条线上。
4.5.8 分闸时分开角度不小于70°
4.5.9合闸时触指均应接触良好,接触头应垂直.。
