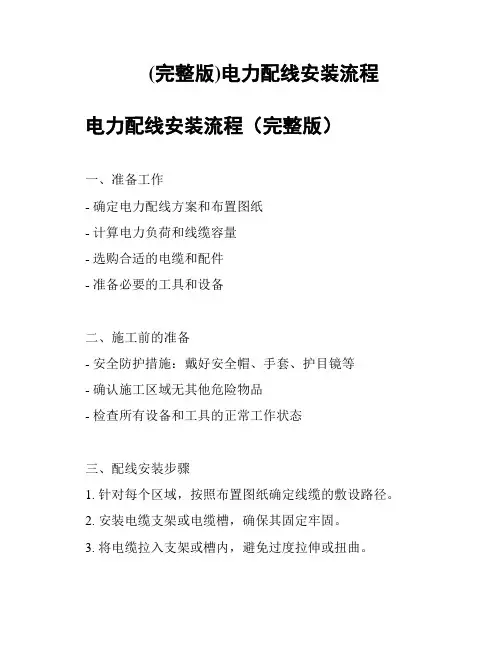

(完整版)电力配线安装流程
(完整版)电力配线安装流程电力配线安装流程（完整版）
一、准备工作
- 确定电力配线方案和布置图纸
- 计算电力负荷和线缆容量
- 选购合适的电缆和配件
- 准备必要的工具和设备
二、施工前的准备
- 安全防护措施：戴好安全帽、手套、护目镜等
- 确认施工区域无其他危险物品
- 检查所有设备和工具的正常工作状态
三、配线安装步骤
1. 针对每个区域，按照布置图纸确定线缆的敷设路径。
2. 安装电缆支架或电缆槽，确保其固定牢固。
3. 将电缆拉入支架或槽内，避免过度拉伸或扭曲。
4. 连接电缆：使用合适的连接器，将电缆末端与设备(如开关、插座)连接。
5. 固定电缆：使用电缆夹等固定装置将电缆固定在合适的位置，保持整齐和安全。
6. 进行线缆绝缘处理，确保防水、防潮和防火等要求。
7. 进行必要的接地处理，确保电力系统的安全运行。
8. 安装并检测保护装置(如熔断器、漏电保护器等)，确保电路
安全。
9. 进行低压电力线缆的绝缘测试，确保线路质量和安全性。
四、施工后
- 清理工作现场，保持整洁。
- 进行验收测试，包括线路质量、电压稳定性等方面的测试。
- 编写安装记录和维护手册，便于后续维护与管理。
以上为电力配线安装的完整流程，根据具体情况和要求，可能
会有一些额外的步骤和注意事项。
在施工过程中，务必遵守相关的
安全规范和法规，确保施工人员的安全和设备的正常运行。

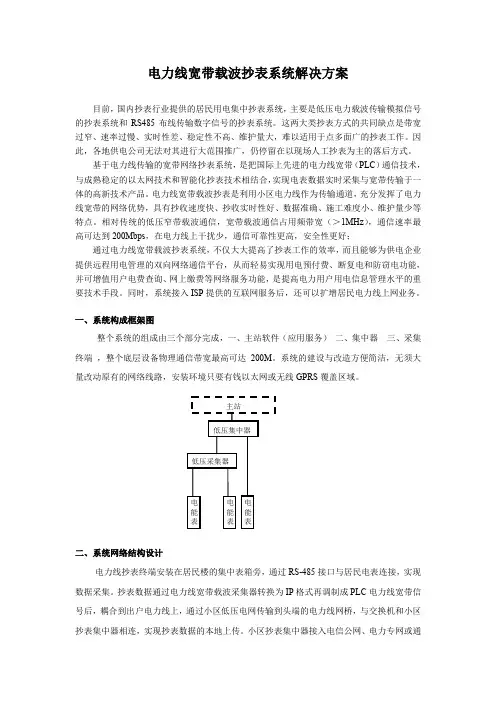

电力线宽带载波抄表系统解决方案(信息报)
电力线宽带载波抄表系统解决方案目前，国内抄表行业提供的居民用电集中抄表系统，主要是低压电力载波传输模拟信号的抄表系统和RS485布线传输数字信号的抄表系统。
这两大类抄表方式的共同缺点是带宽过窄、速率过慢、实时性差、稳定性不高、维护量大，难以适用于点多面广的抄表工作。
因此，各地供电公司无法对其进行大范围推广，仍停留在以现场人工抄表为主的落后方式。
基于电力线传输的宽带网络抄表系统，是把国际上先进的电力线宽带（PLC）通信技术，与成熟稳定的以太网技术和智能化抄表技术相结合，实现电表数据实时采集与宽带传输于一体的高新技术产品。
电力线宽带载波抄表是利用小区电力线作为传输通道，充分发挥了电力线宽带的网络优势，具有抄收速度快、抄收实时性好、数据准确、施工难度小、维护量少等特点。
相对传统的低压窄带载波通信，宽带载波通信占用频带宽（＞1MHz），通信速率最高可达到200Mbps，在电力线上干扰少，通信可靠性更高，安全性更好；通过电力线宽带载波抄表系统，不仅大大提高了抄表工作的效率，而且能够为供电企业提供远程用电管理的双向网络通信平台，从而轻易实现用电预付费、断复电和防窃电功能，并可增值用户电费查询、网上缴费等网络服务功能，是提高电力用户用电信息管理水平的重要技术手段。
同时，系统接入ISP提供的互联网服务后，还可以扩增居民电力线上网业务。
一、系统构成框架图整个系统的组成由三个部分完成，一、主站软件（应用服务）二、集中器三、采集终端，整个底层设备物理通信带宽最高可达200M。
系统的建设与改造方便简洁，无须大量改动原有的网络线路，安装环境只要有钱以太网或无线GPRS覆盖区域。
二、系统网络结构设计电力线抄表终端安装在居民楼的集中表箱旁，通过RS-485接口与居民电表连接，实现数据采集。
抄表数据通过电力线宽带载波采集器转换为IP格式再调制成PLC电力线宽带信号后，耦合到出户电力线上，通过小区低压电网传输到头端的电力线网桥，与交换机和小区抄表集中器相连，实现抄表数据的本地上传。
智能电表采集集抄现场安装调试流程知识讲解
智能电表采集集抄现场安装调试流程集抄的实施以及安装调试流程一、现场勘察和安装1.实地勘察：对所装台区进行一个详细的实地勘察，以便确定其最终的实施方案。
勘察的主要内容有：变压器的安装位置；各个台区电表的安装位置和表计类型（485表、载波表、带无线通讯的电能表），以及现场电表安装布线距离详细了解清楚台区布线情况。
2.确定集中器和采集器的最佳安装位置。
集中器一般安装在变压器下跟台区总表在一起；采集器安装数量应视现场电表数量确定（每台采集器下挂表数量≤32只），根据现场电表分布确认采集器安装点。
特别是主意的是集中器和采集器的最佳距离应小于或等于400米。
确认好初步定下的安装点后绘出现场施工草图，便于后期维护。
3.确认好485通讯的理论有效距离是1200 m。
载波通讯理论距离是1.2 km。
4.安装前的准备：a、营销系统确认好安装台区下所有电表地址、通讯协议、电表类型等，营销数据是否已经到主站，条件允许情况下应先在主站上先完成建档工作。
b、明确集中器的主站IP地址、APN设置正确以及SIM是否APN绑定等，集中器装SIM 卡和天线。
c、准备好安装所需要的相应的材料：电缆线、485线、SIM卡、需要更换的表计等。
正确统计的台区用户档案，包括总户数、户号、用户姓名、电表地址、表箱、表号等。
确定安装条件是否具备、远程通信通道。
如现场有干扰源，应采取有效的措施。
d、目前所用集中器和采集器，窄带载波根据载波芯片共分为东软、晓程、鼎信、斯康芯片，现场安装是检查好集中器和采集器的通讯模块确保同一种产品。
保证安装好后能正常载波通讯。
5.设备的安装以及调试(见集中器操作手册)安装调试的推荐步骤：选定采集器安装点→采集器安装→采集器485口引出485总线→台区各电表485口接485总线→集中器安装→台区总表接RS485I→登陆GPRS网路→联系主站人员参数下发→测量点电表参数下发→检查各测量点电表参数→操作集中器键盘实时抄表→观察集中器载波/485抄表灯闪烁(见集中器操作手册)→查看各测量点电表实时数据，现场确认数据抄上。
智能用电集抄及互动服务系统简介
智能用 电集抄及互动服 务系统简介
李 艳
（ 黑 龙 江 龙 电 电 气有 限 公 司 ， 黑 龙 江 哈 尔滨 １ ５ ０ 服务 系统的用途 、 主要 组成 、 结构和特点、 与传统抄表 系统 比对的技 术领先性 、 发展趋势。 关键词 ： 智能电 网； 用电集抄 ； Ｅ Ｐ Ｏ Ｎ光纤技 术； 双向互动 ； Ｏ Ｆ Ｄ Ｍ载波 ； 数据集 中 智能用电集抄及互动服务系统是契合智能电网 Ａ ＭＩ （ 量测 、 收集、 储 ３ ０ ｄ ｂ ， 不可能更高了。 存、 分析 、 运用用电 漶系统技术） 的珏 ｝ 预 目。本系统以双向互动、 提升眼 （ ２ ） 简 璺 有互动服务 务能力为主线， 利用先进的通信技术提供用户互动的平台， 在满足双向互 已有的系统大部分基于电网的低速抄表功能， 在此基础上主站实现线 动服务现实需求的基础上， 实现电力用户用电信息采集系统 、 营销管理系 损、 发行等服务。 有—部分实现了觯 的互动用电服务 ， 使用低速载波在户 统集成， 提高电力系统的设备利用率。 内和电表进 碴 询、 确认报警等。由于载波技术的不完善导致此类服务可 智能用电集抄及互动服务系统主要基于光纤通信技术和电力线宽带 靠『 生 差、 误丹率高， 处于发 屯 态。 ３ ２发展趋势 载波网络技术构建， 应用于新建试点小区、 高档社区、 供电分区等， 配套双 综合考虑智能电网的需求， 将 向着统—标准 、 统—平台、 数据集中、 支 向互动智能表计、 用户智能终端等设施， 建立用户与电网之间实时连接、 互 动开放的数字网络， 满足电网双向互动服务的需求， 监控提高电能质量、 降 持双向互动 的方向逐 步发展。 低供电设备及线路损耗 ， 为避峰用谷、 降低电费提供技术平台。 （ １ ） 统 —标 准 １ 主要性能、 结构组成 现有用电信息采集系统主站与采集设备、电能表的通信标准繁多， 通 智能用电集抄及互动服务系统包括由高速工业级主机模块、 存储阵列 信效剥 氐ｊ 维护困难 ， 不易实现互联互通； 数据不能共享或共享很难 ， 系统 模块 、 光纤 Ｅ Ｐ Ｏ Ｎ模块、 防窃电处理模块、 Ｏ Ｆ Ｄ Ｍ载黻 ； 映、 电沥 组成 ， 稳定 『 生 差。因此必须统—通信标准、 接口标准 、 数据交 碓 、 数据定义标 安装在电力分局。通过 Ｏ Ｆ Ｄ Ｍ载波和智能终端连接 ， 智能终端和智能表计 准等 ， 才嗡 主站、 采集终端设备、 相关系统的互联互通和快速高效的数 及户内智能插座通过 Ｏ Ｆ Ｄ Ｍ载波连接配套使用。 据采集 ， 为坚强智能电网的建没提ｆ ＝ 共 牧据支撑。 １ ． １ 高速工业级主机模块及存储阵列模块通过高速采样绘制电力网络 （ ２ ） 统 卜 平台 各电气参数的实时曲线、 监控本装置所管辖区域电力网络电能质量。测算 建立网省统一的电力用户用电信息采集系统主站平台， 实现对所有电 电压及电流线路 １ — １ ９ 次谐波的含量。 力用户用电信息的实时准确采集、 负荷控制及其他相关应用， 而不是建立 １ ２根据负载端的功率因数决定是否投切电容， 补偿电网无功 ， ［ ｇ － ／ ￣ 多个参差不齐、 条块分割的系统如负荷控制系统 、 低压 系统、 配变监测 系统、 线损系统等。 建立网省统一的用电信息采集系统主站平白， 并与各地 路损耗 。 ｌ ３防窃电处理漠央包括防窃电通知模块、 防窃电可视切换模块。 用于 市关口电能采集系统进行数据集成， 实现购、 供、 售一体化是未来发展的必 快速定位电表计量箱 、 电表表壳被打开破坏， 立即通知相关人员并 自动切 然趋势。 换到现场 画面。 （ ３ ） 势 集 中 ｌ ４光纤模块通过 １ ２ ５ Ｇ ｂ ／ ｓ 速率与上级电力主站和下层配套的智能 原来 的用电信 息采集系统建设多以地区为单位或以区县为单位进行 系统间缺乏横 向交互， 不利于用电情况的统一宏观监视 、 分析和控 终端进行数据、 图像交换， 可支持 １ ２ ８路分光 酋。 大容量的 萤 保证了传 建设， Ｉ 统信 的客户互动操作。 制， 不能满足坚强智能电网的要求。 因此， 必匆 嗤 中管理 的用电信 息采集系统主站平台， 才能实现对整体用电睛况统一宏观监视、 分析和控 ２ Ｅ Ｐ ＯＮ光多 Ｆ ｊ 支 优势 ２ １ 传输距离长： 传输距离最大 ２ ０ 公里。 制， 为双向互动服务、 智能调度提供台支持。 ２ ２系统 ： 无源 （ Ｏ Ｄ Ｎ） 。 （ ４ ） 双 向互动 实现电网和用户的双向互动是建设智能电网的关键 ， 用电信总采集系 ２ ． ３ 实现了带宽质的飞跃： 匕 下行 猕 的１ ２ ５ Ｇ ｂ ／ ｓ 的带宽。 可以升级到 １ ０ Ｇ ｂ ／ ｓ 的带宽。 统主站软件平台 匆｛ ＝ 措 电网和用户信息的双向互动， 实现双向互动智能 动态调节供喟平衡， 加陕智能用电小区、 智 ２ ４ 服务质量有保障： Ｅ Ｐ Ｏ Ｎ系统可以对每个用户进行带宽的静态 ／ 动 传输数据和动态浮动电价制度， 态 分配。 能用电楼宇的建设， 有效减少家庭、 办公室和工厂电力消耗， 为‘ ｌ 廿能减排’ ’ ， ２ ． ５ 系统成本低： Ｅ Ｐ Ｏ Ｎ在—根光纤 匕 实现双向传输节省了光纤资源。 为建设坚强智能电网提供技术平台支撑。 ２ ． ６ 采用正交频分复用（ Ｏ Ｆ Ｄ Ｍ￣ ： 将无线通信传输信号分割成了多 （ ５ ） 数据整合 个副载波进ｆ 传输， ５ ｌ 而减小了子载波间的ｆ 日 互干扰。 通过一系列动态配置、 可以任意连接、 整合业务数据的技术手段； 数据 ３ ＯＦ ＤＭ 整合平台在为双向信息服务系统提供数据时ｆ 故 到数据的透明化 ； 可以提供 ３ ｄ技术领 先性 实时预警监测、 定时信息发布的报道； 提供灵活的信 息 获取手段， 通过实现 ｆ １ 懔 抄系统发民 牙２ ０ 世纪 ８ ０ 年代初， 目 前正在使用的ｆ 酮 —种 自 数据传输 ， 便于数据汇总ｆ 建 存、 比铰、 远程监视诊断。 动抄表方式都因其自身存在的钦 电， 导致没有任何—种系统 占有绝对的市 ４产品发展前景 ’ 场优势。 对于电力行业 ， 越来越多的用户希望采用安全、 准确、 稳定、 可靠 、 安 本系统充分结合我国建设 醣 智能电网的需求， 特别是双 向互动服务 装简便、 容易维护的抄表系统。Ａ ＭＲ有很多种模式， 但使用量较大的主要 的现实需求和引领发展需求。产品能为用户随时监坝 ４ 用电、 提供躲峰用谷 集中在专线方式（ 以Ｒ Ｓ ４ ８ ５ 总线为代表） 、 电力线载波方式。因电力线普及 的依据； 能为电力系统提高电能质量， 提高平均载荷量率， 氐 供电设备及 提高没备的利用率， 同时减少发电成本和对发电容量的需求。 这 最广、 无须重新敷没线路 、 节约投资 、 维护简单等因素 ， 使得电力载波通信 线路损耗， 提高电力系统资产的运营效益 ， 提高全社会的能 方式最受欢迎 ， 是最有发展前途的集中抄表模式。专线方式数据传话 贡量 对于用户降低用电电费， 较高， 速度较 陕， 但这种传 ￡ 影响较大， 设备易遭跛坏。电力载 源效率具有重大经济意义和良好的社会效益。 参考文献 波方式分为窄带载波、 扩频载波等方式。窄带载波 旨 特点为系统组网灵 １ 惆 志伟基 ｑ － ｅ ａ ． ￣载波的智能小区自 动抄表系统设计 湖北电力， ２ ０ ０ ３ ， ２ 活， 安装维护十分简便， 抗破坏力强， 价格便宜和传输速率较漫。扩频载波 『 即在发射端利 点同时传输同—数据， 在接受端 自 动扫描发射端 Ｉ ２ １ 张钮低压电力线自 适应 Ｏ Ｆ Ｄ Ｍ 系统比特功率分配算 尔滨理工大 ２ ０ １ １ ， ４ 的所有发射规 ， 找出有效数据， 剔除干扰成分。 我国低压载波通信频段规 学学报 ， 定在 ４ ０ －５ ０ ０ ｋ Ｈ ｚ 左右。这就限制了扩呖 甜Ｊ 只篚堤席潜｝ 扩频。通过计算 ｌ ３ １ 张协衍瑾。 于Ｏ Ｆ Ｄ Ｍ的低压电力线自 动抄表系绫设计 电子科学与技术， ０１ ｎ 可以知道， 在规定频率范围内， 我们可以获得的窄带扩频增益， 大约在 ２ Ｏ 一 ２
电力配用数据网宽带无线接入系统实施方案
电力配用数据网宽带无线接入系统实施方案电力配用数据网宽带无线接入系统实施方案目录第1章工程概况 (5)第2章工程实施设计 (6)2.1 设计目标 (6)2.2 组网规划 (6)2.2.1 IP编址方案 (6)2.2.2 传输和承载网络 (8)2.2.3 DHCP 服务器需求 (8)2.2.4 鉴权 (8)2.2.5 EMS Server (8)2.3 站点勘察 (8)2.3.1 某电力大楼 (8)2.3.2 某偏门 (11)2.3.3 平水变电站 (12)2.4 终端勘测 (14)2.5 核心网络 (16)2.6 频率规划 (17)2.7 链路预算 (17)2.8 天线实施规划 (18)第3章组织机构及各级人员的职责 (19)第4章工程施工计划 (20)4.1 工期总目标 (20)4.2 供货计划 (20)4.3 进度安排 (20)第5章设备安装规范 (22)5.1 工具准备 (22)5.2 基站安装 (22)5.3 定向天线安装 (23)5.4 馈线安装 (25)5.5 GPS天线安装 (26)5.6 防雷接地 (27)5.7 室内布线 (28)第6章验收测试 (28)6.1 测试内容 (28)6.2 测试项目 (28)6.3 系统测试 (29)6.3.1 覆盖测试 (29)6.3.2 系统最大下行速率 (30)6.3.3 系统最大上行速率 (31)6.3.4 系统空口时延 (32)6.3.5 系统支持AMC (32)6.4 系统功能 (33)6.4.1 终端速率管理 (33)6.4.2 WEBUI管理 (34)6.4.3 CLI（命令）管理 (35)6.4.4 EMS管理 (35)第7章设备选型及清单 (36)7.1 基站 (36)7.2 CPE终端 (39)7.3 USB Dongle技术指标 (40)7.4 HMT360-W手持终端技术规格 (41)7.5 OM200-40S/8语音网关 (41)7.6 设备清单 (42)7.6.1 配电站终端主要线材说明 (44)1、网线：超五类，15M，水晶头2个； (44)3、电源线：3*1.5电缆，10M (44)第1章工程概况本次建设的宽带无线接入试验网采用OFDMA技术解决无线宽带接入，采用基于OFDMA技术的IEEE802.16d，并兼容IEEE802.16e标准，用于中远距离接入，应用于电网输、配、变、用大范围无线覆盖、多种类业务接入，形成电力无线广域网通信。
宽带网络系统安装技术
宽带网络系统安装技术1. 引言本文档详细介绍了宽带网络系统安装的全过程，包括准备工作、安装步骤、调试与验收等。
本指南适用于宽带网络系统安装工程师和技术人员，旨在为他们提供专业、详尽的技术指导。
2. 准备工作2.1 材料与工具准备- 网络设备：路由器、交换机、光纤收发器等；- 连接线材：网线、光纤跳线、接头等；- 工具：网线钳、剥线钳、压线钳、万用表等；- 设备：光功率计、网络分析仪等；- 配件：螺丝、螺母、支架等。
2.2 环境准备- 确保安装现场整洁、安全，便于操作；- 准备必要的电源、水源等；- 确保安装过程中不受外界干扰。
2.3 技术准备- 熟悉宽带网络系统的相关技术标准和要求；- 了解所选设备的性能参数和技术文档；- 掌握各种连接线材的施工标准和注意事项。
3. 安装步骤3.1 设备安装1. 按照设备说明书的要求，将设备放置在合适的位置；2. 使用螺丝、螺母等配件将设备固定在支架上；3. 连接设备电源，确保设备正常工作。
3.2 线缆布放1. 按照设计图纸，规划线缆的走向和路由；2. 使用网线钳、剥线钳等工具，剥除外皮，露出线缆的核心部分；3. 将线缆穿过管道或线槽，固定在墙壁或吊顶上；4. 使用接头、连接器等将线缆两端连接牢固。
3.3 设备接线1. 根据设备说明书，连接设备间的线缆；2. 确保连接正确无误，连接牢固；3. 使用网线测试仪检测线缆连接是否正常。
3.4 光纤布放与接头制作1. 按照设计图纸，规划光纤的走向和路由；2. 使用光纤剥皮钳剥除外皮，露出光纤核心；3. 使用光纤切割器切割光纤，确保切割质量；4. 使用光纤接头制作工具，制作光纤接头；5. 将制作好的光纤接头插入光纤收发器或设备端口。
3.5 设备调试1. 根据设备说明书，对设备进行初始配置；2. 调试设备间的连接，确保数据传输正常；3. 使用网络分析仪、光功率计等仪器测试网络性能；4. 调整设备参数，优化网络性能。
4. 调试与验收4.1 功能测试2. 检查网络速度、稳定性等性能指标；3. 确保无线网络覆盖范围和信号质量满足要求。
WFET-1600E低压集抄集中器使用说明书(2023年)
XX工程配电箱招标技术要求及规范标准一、总体技术要求：1.投标技术条件应对本招标技术要求有文字性的响应。
2.投标人应提供IS09000系列质量体系认证证书。
3.投标人应按照设计研究院提供的配电箱（柜）的标准图纸（结构、形式）进行生产。
4.中标人所提供的产品必须保证能够通过天津市及其所属区、质检部门的各级验收。
5.投标人应具有机械工业部和电子工业部颁发的生产许可证。
6.投标人应具有中国电器工业协会会员证书。
7.投标人提供的产品应具有符合北京供电局对相关产品技术规格要求的资质证明。
8.投标人应提供设备所选用的材料（包括所选用的板材）厂家的质量体系认证证书,主要元器件必须有质量体系认证证明。
9.投标人应提供由国家电控配电设备质量监督检验中心出示的企业主要产品检验报告。
10投标人应提供所购买的元件及材料（包括开关、电线等）的中国电工产品认证委员会的安全认证书。
投标的主要元器件产品外壳上都应有长城标志或CCC标志。
11.投标人应提供企业相关产品样本。
12.投标人须明确提出设备制造、检验、试验、调试所采用的标准和规范，如与本技术要求所规定的要求出现差异时，投标人应明确所用的标准和规范，并说明其与中华人民共和国标准（GB）的差异和可靠程度。
招标人只接受等于或优于本技术要求的标准和规范。
13.招标人及本项目设计人提供的设计图纸、资料和相关信息，是本技术要求的重要组成部分，是技术要求编写和设备配置的依据，但投标人应承担对其中任何错误、遗漏和有失合理之处修正、增补、核实的全部责任。
中标方在招标方的要求下，对配电箱进行调整，只要不涉及系统的调整，均不涉及费用增加的问题。
14.招标技术文件与图纸内容是相辅相成的，二者如有矛盾，由投标方提出后以招标方的补充文字说明为准。
15.本技术要求提出的是最基本要求，投标人如对本技术要求有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改，如招标人不同意修改仍以原条文为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力线宽带集抄系统施工安装说明
1、系统方案：
下图为一个典型的小区电力线宽带载波通讯系统的示意图。
主要分为位于单元表箱端的采集器和位于配电室侧的集中器。
集中器和采集器之间通过电力线宽带载波进行上下行通讯。
系统总体架构示意图
2、系统网络建设
本组网方式是根据现场情况，采集器通过485线采集电表数据，并通过电力线载波与集中器进行通讯，如下图所示：
3、采集器与电能表组网方式
本组网方式针对带485通讯接口的低压居民电能表环境进行组网，网络采取485总线方式进行连接，即“手拉手”方式。
如下图所示。
将485电能表A/B口分别以“手拉手”的485总线形式连接起来，最后接入采集器，完成连接。
此方式布线要满足以下要求。
1、485总线用来连接电表的485接口，电表的485端口按照电表端子盖说明进行接线。
2、485线中的红色线接入电表和采集器的485A端口，蓝色线接入到电表和采集器的485B端口，接头必须固定，不能松脱。
3、485线的安装，红色线和蓝色线之间不能短路（使用万用表检测），不能反接，也不能接触到电源。
电能表485口分为A和B两个接口，不可短路。
表箱内485线要放置规矩，并扎上扎带，保持表箱内的整洁美观。
4、宽带载波采集器
4.1端口说明
（本图只为参考介绍，不同批次设备的端口可能有所变化，须严格按照具体设备端盖标示的端口定义进行接线。
）
宽带载波采集器端口图解
端口定义描述如下：
端口序号端口定义详细描述
1，4
L：火线
N：零线
供电端口，给宽带载波终端供电的电源端口，220V交流电。
5，6 P+，P- 耦合信号线端口，通过耦合器将信号注入到电力线上，采用内耦合时，此端口不用。
9，10 A，B 485信号线端口，连接电表的485输出端口或者脉冲转换器的485端口。
11，12 A，B 485信号线端口，仅供维护时使用。
4.2宽带载波采集器参数
宽带载波采集器内部的采集器模块和网桥模块，两个部分的配置需要单独进
行。
宽带载波采集器的采集模块参数使用手持抄表机进行设置：
（1）采集器本地IP地址：采集器本身的IP地址，通过这个地址可以与采集进行通讯。
在同一个集中器下边的每个终端的IP地址是唯一的，不能和其他终端或者设备相同，IP地址的设置从192.168.0.10开始。
（默认值是192.168.0.133）
（2）采集器服务器IP地址：采集器的服务器IP地址和集中器的下行端口IP地址一致，终端需要设置这个地址和集中器进行通讯。
因此，在同一台集中器下的所有采集器的服务器IP地址均相同。
（默认值是192.168.0.8）载波采集器的本地IP设置成功，并通过电力线组网以后，可以在远端通过中继网桥对采集器的IP地址进行ping测试。
5、电力线宽带网
电力线宽带网桥安装在集抄系统中主要的作用是载波信号中继以及载波通讯状态调试。
5.1电力线网桥端口说明
如下图所示：（本图只为参考介绍，不同批次设备的端口可能有所变化，须严格按照具体设备端盖标示的端口定义进行接线）
1、PLC 耦合线接口
2、ETH 以太网接口
3、220V 交流电源接口
4、状态指示灯，
5、微动开关
中继网桥的耦合器接法参见本文后第7节的耦合器接法段落
6、集中器端口定义和参数说明
集中器上行有GPRS/CDMA 模块和网络端口，下行端通过电力线宽带载波模块实现载波通信。
6.1集中器端口说明
（本图只为参考介绍，不同批次设备的端口可能有所变化，须严格按照具体设备端盖标示的端口定义进行接线）
1 2
3
4 5
带本地交流模拟量输入功能的集中器接线端子如下图所示。
集中器主接线端子示意图（带交采）
集中器辅助接线端子示意图（带交采）
6.2集中器的模块端口接法
集中器上的有两个模块,左边有RJ45端口的为网络模块，右边的为GPRS/CDMA无线模块。
在使用网络上传时，需要将连接到外网的网络线接入到网络模块的RJ45端口。
将网络天线接入到GPRS/CDMA模块，并在GPRS/CDMA模块中放入SIM 卡后，需要重启集中器以便搜寻公共网络。
6.3集中器主要参数设置
集中器主要包括以下参数：
（1）终端参数设置和查询
可主站远程查询或手持设备本地设置和查询下列参数：
——集中器档案，如采集点编号等；
——集中器通信参数，如主站通讯地址(包括主通道和备用通道)、通信协议、IP地址、振铃次数、通信路由等。
（2）抄表参数
可远程或本地设置和查询抄表方案，如集中器采集周期、抄表时间、采集数据项等。
7、耦合器耦合方法
中继网桥是通过耦合器将信号注入到电力线进行传输的，将网桥的耦合端口接出的耦合线绕耦合器一到两圈后，将耦合器卡在电力线总零线上，并用扎带固定。
（在某些特殊情况下，需要根据方案实际情况选择耦合的电力线）电力线的选择要求绝缘层完整，符合电力线载波通讯需要。
近端网桥和远端网桥之间进行耦合的电力线之间不能存在强干扰源，不能跨变压器或影响载波通讯的开关设备。
耦合器（Φ24*57*44mm）
单耦合器耦合方式
双耦合器耦合的示意图。
