水、气分离抽真空技术总结
金海二期地基加固工程
水、气分离抽真空技术应用总结
（第七项目部王大卫）
摘要：介绍本工程中水、气分离抽真空技术应用的背景、过程以及成果，总结了水、气分离抽真空技术应用过程中各个阶段的施工方法，积累技术质量以及施工管理方面的经验。
关键词：水、气分离设备布置加固效果
1 应用背景
在2013年度，我公司与天津港湾工程研究院共同获得了“一种适合真空预压地基处理的抽气排水装置”等三项实用新型专利。
2014年度，根据我公司承揽工程情况，我公司选取天津临港经济区南部区域通用建材码头地基处理工程、天津临港经济区南部区域纬五路一期工程、天津临港经济区南部区域重装备制造园配套道路工程（纬三路工程）三个单位工程，选择多个预压区进行水、气分离抽真空技术的再应用并取得成功。
为响应施工过程中积极采用新工艺、新技术、新材料的原则，在海滨新区（连云新城）基础设施一期金海二期地基加固工程施工过程中，于2015年1月12日在金海岸公司会议室组织召开了本工程真空预压施工方案（水气分离）专家评审会，会议中各位专家一致认可我部的新型抽真空设备及工艺，可以在本工程中进行应用。
2 工程应用概况
2.1 工程描述
金海二期吹填陆域于2011年初形成，是海滨新区（连云新城）基础设施的重要组成部分，陆域形成总面积522万m2。
本工程为金海二期地基加固部分，加固总面积4820256 m2，共分为六个部分：一是道路加固部分，为深层真空联合堆载预压（恒载180天），包括纵一路、纵二路、金海大道Z2-Z9区；二是场地加固部分，为深层真空预压加固（恒载120天），包括场地A、B、C、D、F区；三是南围堰加固部分（S区），为深层真空预压加固（恒载180天）；四是边坡换填，全长6561m，为原有围堰与真空预压加固区之间未加固土体换填施工；五是东围堰（E1-E5区）、南围堰（S1区）、金海大道（Z1区）原加固地区回填施工；六是沙坡加固部分（G区），为堆载预压区。
2.2 水、气分离抽真空技术设备应用区域
如下图所示，蓝色部分（含路基区域），面积约68.6万平，使用传统射流泵抽真空，白色部分，
面积约413.4万平，使用水、气分离新工艺进行抽真空。
3 施工方法简介
3.1设备介绍
水气分装置主要作用是接收及分离在负压作用下从地下排出的气液物质。
此阶段同时也是主要的排水过程。
水气分离装置分为膜下部分与膜上部分，膜下装置设高压排水泵两台，用以排出装置积水，膜上装置上部设置有出水口及一个排气口（连接水环泵）。
每套水、气分离抽真空装置包含膜下罐体部分、膜上罐体部分、一台水环泵、两台抽水泵以及六个出膜装置。
3.2 施工流程
确定罐体的埋设点及盲点位置-水气分离罐下部罐体安装（放置抽水泵）-埋设滤管及出膜装置-铺设密封膜-上部罐体安装-罐体与出膜装置密封连接-设置水环泵-试抽气-正式抽气-卸载。
3.2.1 确定罐体的埋设点及盲点位置
通过分析研究后确定，每个22000m2标准小分区布置四套水、气分离抽真空设备,共66各盲点（盲管遇主滤管连接处）均匀合理的分布在全区，保证全区的压力均衡分布，从而使得沉降更加均匀。
下图为标准区水、气分离设备及盲点布置情况。
各个异形区则根据其面积大小相应增加水、气分离抽真空设备以及盲点的数量，不易布置
盲点处增设射流泵加以补充，下图为一异形区水、气分离抽真空设备、盲点以及增设射流泵的布置情况。
3.2.2下部罐体安装。
如图1所示，在确定的水、气分离抽真空设备的布置点埋设膜下罐体部分，并放置两台抽水泵。
塑料排水板打设完成（清泥完成）后即可进行水气分离罐下部罐体安装。
平均每个标准预压区放置四个水气分离罐。
如图下所示：
图1 下部罐体安装
3.2.3 埋设滤管及出膜装置。
下部罐体安装后，按照设计图纸要求进行滤管、盲管的布设，滤管埋设间距、深度均按照图纸要求施工，在均衡分布的各盲点处，盲管与主滤管通过二通连接，盲管另一端则连接在设备的出膜装置上，每套设备设有六个出膜装置。
下图所示为出膜装置。
3.2.3 合区以及铺设密封膜
为更好的保证土体的加固效果，做到真空预压抽气无盲区，将相邻的2-4个区域合为一个真空计时抽气区域，新合区域的水、气分离抽真空设备数量及相应盲点数量为原来各区域数量
的累加，下图为本次工程的合区情况。
区所有的滤管、出膜装置、盲管等布设完成后，进行密封膜铺设，铺膜施工与传统工艺相同，这里不再赘述。
3.2.4 上部罐体安装
密封膜铺设完成后，进行水气分离罐上部罐体安装。
上部罐体又人工搬运到到现场设定位置，膜上罐体与与膜下罐体密闭连接，并将抽水泵相关电缆线连接完成，安装密封盖。
如图2所示：
3.2.5罐体与出膜装置密封连接
出膜装置与水、气分离罐之间用塑料（或者PVC管）管密封连接，连接处设置止水阀门。
3.2.6设置水环泵（真空泵）
水环泵由人工搬运至罐体处并安设完成后，水环泵与罐体之间用塑料（或者PVC管）管密
封连接，并将水环泵、抽水泵相关电缆线架设完成，保证电缆线距离密封膜之间的高度，膜上覆水之后避免电缆线浸泡，配备三级配电箱，保证用电安全。
_æ_______•_è_______ _ê_______•_è_______ _æ_______•_è________ê_______•_è_______。
真空吸水原理的探讨
真空吸水原理的探讨文章标题：真空吸水原理的探讨引言：真空吸水是一项既常见又重要的技术，它在工业、家庭和医疗保健等领域都有广泛的应用。
本文将深入探讨真空吸水的原理、技术和应用，从而帮助读者更好地理解这一关键概念。
第一部分：真空吸水的基本原理在开始探讨真空吸水的原理之前，我们需要了解一些基础知识。
首先，真空是指一个空间中气压低于大气压的状态。
在真空吸水过程中，通过创建低气压区域，从而使液体被吸入。
1. 真空泵的作用真空泵是实现真空吸水的关键设备。
它通过减少管道内气体的压力，从而形成负压环境。
真空泵的种类多种多样，常见的有旋片式真空泵、液环真空泵和分子泵等。
2. 低气压区域的创建为了形成真空吸水的条件，需要通过真空泵将管道内的气体抽空。
当管道内气压降低时，液体就会被大气压推入管道，从而实现吸水效果。
第二部分：真空吸水的应用举例真空吸水广泛应用于多个领域，下面将以几个具体实例来说明其用途和重要性。
1. 工业领域在制造业生产过程中，真空吸水常用于液体输送、薄膜制备、半导体制造和化学实验室等领域。
例如，在涂料生产中，真空吸水可以帮助将液体颜料从容器中抽取出来，实现自动化操作。
2. 家庭应用真空吸水在家庭中的应用非常广泛，例如，吸尘器运用了真空吸水的原理，通过创建负压环境吸入灰尘和污垢。
另外，一些家用电器，如咖啡机和饮水机，也常用真空吸水技术进行液体的灌装和输送。
3. 医疗保健在医疗领域，真空吸水也扮演着重要的角色。
例如，手术过程中的抽吸装置使用了真空吸水来帮助清除血液和体液。
此外，无创性吸取乳汁的乳头吸引器也使用了真空吸水技术。
第三部分：总结与回顾通过本文的深入探讨，我们对真空吸水的基本原理、应用和重要性有了更全面、深刻的理解。
真空吸水利用真空泵创建低气压环境，从而实现抽取液体的效果。
在工业、家庭和医疗保健等领域，真空吸水都起到了关键的作用。
结论：真空吸水作为一项重要的技术，具有广泛的应用前景。
通过深入研究真空吸水的原理和应用，我们可以更好地理解它的工作机制，从而为相关领域的技术改进和创新提供有价值的参考。
真空脱泡的方法
真空脱泡的方法
真空脱泡是一种常用的物理分离技术,用于将混合物中的不同颗粒、分子、层状结构等通过物理手段分离出来。
该技术利用气泡在真空环境下的破裂和膨胀,将混合物中的水分子、气体、颗粒等分离出来,从而实现混合物的分离和纯化。
真空脱泡的方法可以分为多种类型,其中最常见的是以下几种:
1. 高压真空脱泡法:这种方法利用高压气体在内部形成真空环境,使得气体分子被压缩到接近分子原子的状态,从而使得水分子的振动幅度减小,从而达到分离水分子的目的。
2. 低压真空脱泡法:这种方法与高压真空脱泡法类似,但是利用的是低气压的真空环境,使得气体分子的振动幅度减小,从而使得水分子的振动幅度减小,从而达到分离水分子的目的。
3. 高速气流脱泡法:这种方法利用高速气流将混合物中的分子吹散,从而实现分离。
这种方法通常用于分离含有大分子团的混合物。
4. 膜分离法:这种方法利用半透膜的特殊性质,使得水分子通过半透膜时受到阻力,从而达到分离水分子的目的。
这种方法通常用于分离水中的杂质。
真空脱泡技术在食品、制药、饮料、化妆品等领域都有广泛的应用。
例如,在食品中,真空脱泡可以用于分离水中的蛋白质、微生物等,从而提高产品的质量和安全性。
在制药中,真空脱泡可以用于分离药物的颗粒和杂质,从而提高药物的疗效和稳定性。
在饮料和化妆品中,真空脱泡可以用于分离其中的杂质和微生物,从而保证产品的卫生和品质。
除了常见的真空脱泡方法,还有一些高级的真空脱泡技术,例如高压-高速气流脱泡、膜分离-真空脱泡、磁选-真空脱泡等,这些方法可以根据不同的混合物
和分离要求进行选择,从而得到更好的分离效果。
真空技术及真空计量基本知识
第二章 真空计量基本知识一、真空1.1 真空、理想气体状态方程、气体分子的热运动地球的周围有一层厚厚的空气，称为大气，人类就生活在这些大气中。
空气有一定的质量，在通常状况下，大约为1.29g/l ，可以说是很轻的。
但地球周围的空气非常密，在几十公里以上的高空还有空气存在，这么厚的一层空气受地球引力作用，就会对地面上的一切物体产生压力，这就是大气压。
早在17世纪，托里拆利就通过实验证实了大气压强的大小。
通常一个标准大气压约等于0.1MPa ，相当于760mm 左右的汞柱所产生的压强。
真空是指低于一个大气压的气体空间，但不可理解为什么都没有。
真空是同正常的大气相比，是比较稀薄的气体状态。
按照阿佛加德罗定律1mol 任何气体在标准状况下，有6.022×1023个分子，占据22.4L 的体积。
由此我们得到标准状态下气体分子的密度为319/103cm 个⨯。
在非标准状况下，当气体处于平衡时，满足描述理想气体的状态方程。
式中的N 为气体的摩尔数，P 为压力（Pa ）,T 热力学温度，κ为波尔兹曼常数，κ=1.38×10-23J/K 。
因此在非标准状况下，气体分子数密度与压力和温度有关。
每立方厘米中的气体分子数可以表示为： TP n 61024.7⨯= 式中n 为气体分子数密度（cm -3），由此可见，即便在Pa P 11103.1-⨯=这样很高的真空度时，T=293K 时，每立方厘米的空间中仍有数百个气体分子。
因此所谓真空是相对的，绝对的真空是不存在的。
同时我们也可知，气体分子数密度在温度不变时，与压力成正比。
因此，真空度可用压力来表示也是以此为理论依据。
在真空抽气过程中，一般可认为是等温的，我们说容器中的压力降低了或气体分子数密度减少了都是正确的。
1.2 气体分子的热运动 从微观的角度看，气体是由分子组成的，所有分子都处在不断的、无规则的运动状态。
分子的这种运kT V N p ⎪⎭⎫ ⎝⎛=动与温度有关，因此我们称之为热运动。
真空脱水的原理
真空脱水的原理
真空脱水的原理主要包括以下几个方面：
1. 在真空环境中，水的沸点会降低，这使得水分更容易从物料中蒸发出来。
当真空系统开始运行时，被处理物体表面的水分首先开始蒸发，并进入真空系统中。
2. 随着被处理物体内部水分的减少和室内压强的进一步下降，水分逐渐从深层渗透出来，保证了对完整物品的均匀脱水处理。
这个过程是利用了低压环境下水汽的析出来实现脱水效果的。
3. 真空脱水过程中，物质会吸收汽化热。
在真空装置中积存一些水，抽真空后部分水蒸发成蒸汽排除，而这部分水吸收汽化热使其余的水降温直至结冰，余下的水只能以升华的方式缓慢蒸发，延长抽真空的时间。
这些原理共同作用，使得真空脱水成为一种有效的脱水方法，尤其适用于粒度小、不易沉淀的物料以及需要保持原有形状和结构的物品。

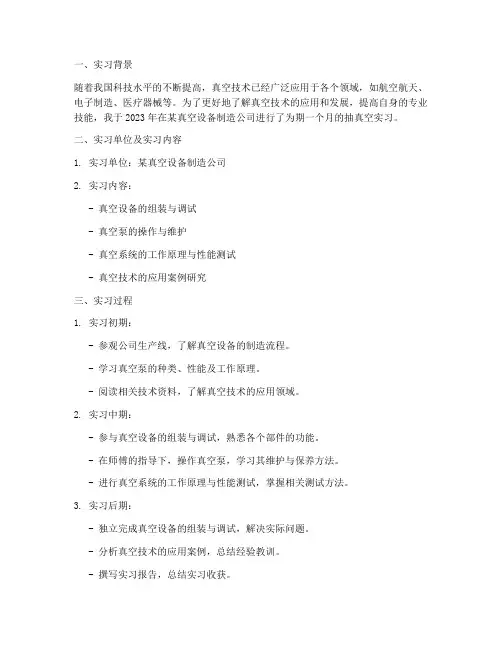

抽真空实习报告
