直流电机的调速方法..
直流电动机有哪几种调速方法各有哪些特点答：直流电动机有三种
直流电动机有哪几种调速方法？各有哪些特点？答：直流电动机有三种调速方法：1）调节电枢供电电压U ；2）减弱励磁磁通Φ；3）改变电枢回路电阻R 。
特点：对于要求在一定范围内无极平滑调速的系统来说，以调节电枢供电电压的方式为最好。
改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（额定转速）以上作小范围的弱磁升速。
晶闸管—电动机系统当电流断续时机械特性的显著特点是什么？答：电流断续时的电压、电流波形图（Ⅰ10P 、Ⅱ 12P ）（三相零式为例）。
断续时，0d u 波形本身与反电势E 有关，因而就与转速n 有关，而不是像电流连续时那样只由控制角α决定的常值。
机械特性呈严重的非线性，有两个显著的特点：第一个特点是当电流略有增加时，电动机的转速会下降很多，即机械特性变软。
当晶闸管导通时，整流电压波形与相电压完全一致，是电源正弦电压的一部分。
当电流断续后，晶闸管都不导通，负载端的电压波形就是反电势波形。
电流波形是一串脉冲波，其间距为︒120，脉冲电流的底部很窄。
由于整流电流平均值d I 与电流波形包围的面积成正比，如果电流波形的底部很窄，为了产生一定的d I ，各相电流峰值必须加大，因为RE u i d d -=,而整流输出的瞬时电压d u 的大小由交流电源决定，不能改变。
也就是说应使E 下降很多即转速下降很多，才能产生一定的d I ，这就是电流断续时机械特性变软的原因。
第二个特点是理想空载转速0n 升高。
因为理想空载时0=d I ，所以2m a x 02U u E d ==，所以0n 升高。
简述直流PWM 变换器电路的基本结构。
答：直流 PWM 变换器基本结构如图所示，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
Ug0Ton T t 直流PWM 变换器基本结构直流PWM 变换器输出电压的特征是什么？答：频率一定、宽度可调的脉动直流电压。
直流电机的调速方法
直流电机的调速方法一、前言直流电机是工业生产中常用的驱动设备，它具有调速范围广、转矩平稳等优点。
在实际应用中，为了满足不同的工艺要求，需要对直流电机进行调速。
本文将介绍直流电机的调速方法。
二、基本原理直流电机的调速原理是通过改变电源电压和/或改变电枢回路中的电阻来改变电机的转速。
当电压增大或者回路阻值减小时，会使得转矩增大，从而使得转速提高；反之亦然。
三、调速方式1. 串联型调速串联型调速是通过改变外接串联在直流电机上的可变阻值来改变回路总阻值，从而达到降低转矩和减缓转速的目的。
具体步骤如下：（1）将可变阻器串联在直流电机中；（2）当可变阻器阻值增加时，回路总阻值增加，从而使得输出功率减小；反之亦然；（3）通过逐渐增加或减小可变阻器的阻值来实现调节。
2. 并联型调速并联型调速是通过改变外接并联在直流电机上的可变阻值来改变电枢回路的总电阻，从而达到提高转矩和加快转速的目的。
具体步骤如下：（1）将可变阻器并联在直流电机中；（2）当可变阻器阻值增加时，电枢回路总电阻增加，从而使得输出功率减小；反之亦然；（3）通过逐渐增加或减小可变阻器的阻值来实现调节。
3. 电枢调速电枢调速是通过改变直流电机中的电枢回路中的电阻来改变回路总阻值，从而达到降低转矩和减缓转速的目的。
具体步骤如下：（1）将可变阻器连接在直流电机的电枢回路上；（2）当可变阻器阻值增加时，回路总阻值增加，从而使得输出功率减小；反之亦然；（3）通过逐渐增加或减小可变阻器的阻值来实现调节。
4. 磁通调速磁通调速是通过改变直流电机中励磁回路中串联在励磁线圈上的可变抵抗来改变磁通量大小，从而达到改变转速和转矩的目的。
具体步骤如下：（1）将可变抵抗串联在励磁线圈上；（2）当可变抵抗阻值增加时，回路总阻值增加，从而使得磁通量减小，输出功率减小；反之亦然；（3）通过逐渐增加或减小可变抵抗的阻值来实现调节。
四、注意事项1. 在进行调速时，应根据直流电机的额定参数和工作要求进行合理选择。

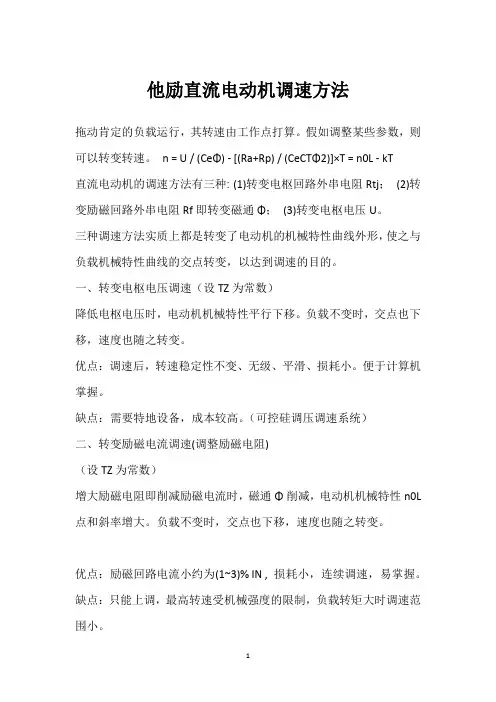

他励直流电动机调速方法
他励直流电动机调速方法拖动肯定的负载运行，其转速由工作点打算。
假如调整某些参数，则可以转变转速。
n = U / (CeΦ) - [(Ra+Rp) / (CeCTΦ2)]×T = n0L - kT直流电动机的调速方法有三种: (1)转变电枢回路外串电阻Rtj；(2)转变励磁回路外串电阻Rf即转变磁通Φ；(3)转变电枢电压U。
三种调速方法实质上都是转变了电动机的机械特性曲线外形，使之与负载机械特性曲线的交点转变，以达到调速的目的。
一、转变电枢电压调速（设TZ为常数）降低电枢电压时，电动机机械特性平行下移。
负载不变时，交点也下移，速度也随之转变。
优点：调速后，转速稳定性不变、无级、平滑、损耗小。
便于计算机掌握。
缺点：需要特地设备，成本较高。
（可控硅调压调速系统）二、转变励磁电流调速(调整励磁电阻)（设TZ为常数）增大励磁电阻即削减励磁电流时，磁通Φ削减，电动机机械特性n0L 点和斜率增大。
负载不变时，交点也下移，速度也随之转变。
优点：励磁回路电流小约为(1~3)% IN , 损耗小，连续调速，易掌握。
缺点：只能上调，最高转速受机械强度的限制，负载转矩大时调速范围小。
三、电枢回路串入调整电阻调速调整电阻Rp增大时，电动机机械特性的斜率增大，与负载机械特性的交点也会转变，达到调速目的。
优点：设备简洁、操作便利。
缺点：只能在低于固有机械特性的范围内调速，低转速时变化率较大，电枢电流较大，调速过程中有损耗。
四、转变电动机转向的方法要转变电动机转向，就必需转变电磁转矩的方向。
T = CT Φ Ia依据电动机的工作原理，单独转变磁通方向（即通过转变励磁绕组连接）或者单独转变电枢电流的方向，均可以转变电磁转矩的方向。
故转变转向的方法：(1)对于并励电动机，单独将励磁绕组引出端对调。
(2)单独将电枢绕组引出端对调。
对于复励电动机，应将电枢引出端对调或者同时将并励绕组和串励绕组引出段分别对调（维持加复励状态）。
直流电机的调速方法
电动机电枢回路外串电阻进行调速的方法，设备简单，操作方便。 但是只能进行有级调速，调速平滑性差，机械特性较软；空载时几乎 没什么调速作用；还会在调速电阻上消耗大量电能。
二、直流电动机调速的种类与方法
直流电机调速的种类分别有： 1.调节电枢供电电压U
改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定 转速向下变速，属恒转矩调速方法。对于要求在一定范围内无级平滑 调速的系统来说，这种方法最好。变化遇到的时间常数较小，能快速 响应，但是需要大容量可调直流电源。 2.改变电动机主磁通
1.ቤተ መጻሕፍቲ ባይዱ节电枢供电电压U
三、直流电动机调速方法的特点
直流电动机三种调速方法的特点： 不同的需要，采用不同的调速方式 1.调电枢电压，适合应用在0~基速以下范围内调速。不能达
到电动机的最高转速。 2.在电枢全电压状态，调激磁电压，适合应用在基速以上，
弱磁升速。 不能得到电动机的较低转速。 3.在全磁场状态，调电枢电压，电枢全电压之后，弱磁升速。
适合应用在调速范围大的情况。这是直流电动机最完善的 调速方式，但设备复杂，造价高。
直流电机的调速方法
• 一组：韩爽 刘磊 刘畅 韩玉迪
目录
一、直流电动机调速的定义与工作原理 二、直流电动机调速的种类与方法 三、直流电动机调速方法的特点
一、直流电动机调速的定义与工作原理
• 定义：直流电机调速器就是调节直流电动机速度 的设备。
• 工作原理:是通过改变输出方波的占空比使负载上 的平均电流功率从0-100%变化、从而改变负载、 灯光亮度/电机速度。利用脉宽调制(PWM)方式、 实现调光/调速、它的优点是电源的能量功率、能 得到充分利用、电路的效率高。
直流电动机调速方法有
直流电动机调速方法有
直流电动机的调速方法主要有以下几种：
1. 变电压调速法：通过改变直流电机的输入电压来调整电机的转速。
增大输入电压可以提高电机的转速，减小输入电压可以降低电机的转速。
2. 变电流调速法：通过改变电机的励磁电流来调整电机的转速。
增大励磁电流可以提高电机的转速，减小励磁电流可以降低电机的转速。
3. 变极数调速法：通过改变电枢绕组和励磁绕组的并联组合方式来调整电机的转速。
增加并联绕组的极数可以提高电机的转速，减小并联绕组的极数可以降低电机的转速。
4. 变电阻调速法：通过改变电枢绕组或励磁绕组的电阻来调整电机的转速。
增大电阻可以降低电机的转速，减小电阻可以提高电机的转速。
5. 变频调速法：通过改变电机所接受的频率来调整电机的转速。
提高频率可以提高电机的转速，降低频率可以降低电机的转速。
这些调速方法可以单独应用，也可以结合使用，以实现更精确的电机转速调节。
简述直流电动机的调速方法。
简述直流电动机的调速方法。
直流电动机是一种无刷直流电机,其工作原理基于电枢的旋转,其调速方法
主要有以下几种:
1. 电阻调速:将直流电动机接入电阻器中,通过改变电阻的大小来控制电动机的转速。
这种方法的优点是调速范围宽,但缺点是调速效率低,而且电阻器易损坏。
2. 电容调速:在直流电动机的转轴上加装电容,通过改变电容的大小来控制电动机的转速。
这种方法的优点是调速效率高,但缺点是需要较大的电容,而且容易引起电动机故障。
3. 串激调速:在直流电动机的转轴上串联一个电阻和一个电感,通过改变它们的相对大小来控制电动机的转速。
这种方法的优点是调速范围宽,但缺点是需要复杂的电路,而且容易引起电动机故障。
4. 反相调速:在直流电动机的转轴上加装一个电容器和一个电阻,通过改变它们的相对大小来控制电动机的转速。
这种方法的优点是调速效率高,但缺点是需要较大的电容器,而且容易引起电动机故障。
除了以上几种调速方法外,还有一些其他的方法,例如脉冲调速、积分调速等。
这些方法在实际应用中要根据具体情况选择使用。
直流电动机的调速方法的选择应该考虑到调速范围、调速效率、电动机的性能和稳定性等因素。
在实际应用中,需要根据具体的情况和要求选择合适的调速方法。
直流电机调速原理
直流电机调速原理
直流电机调速原理主要是通过控制电机的电压和电流来改变电机的转速。
直流电机调速可以分为电压调速和电流调速两种方法。
1. 电压调速：
电压调速是通过改变直流电机的供电电压来实现的。
当电机的电压降低时，电机的转速会相应降低；当电压增加时，电机的转速也会增加。
这是因为电机内部的电流与电压成正比关系，而电机的转速又与电机内部的电流成正比关系。
2. 电流调速：
电流调速是通过改变直流电机的电流来实现的。
电机的转速与电机的电流成正比关系，在一定电压的情况下，增大电机的电流可以提高电机的转速。
通过改变电机的电流大小，可以实现直流电机的调速。
在实际应用中，调速控制器会根据需要调整电机供电的电压或电流，以达到期望的转速。
常见的调速方法包括电压调制调速、PWM调速和编码器反馈调速等。
需要注意的是，直流电机调速原理中还涉及到调速控制系统中的反馈机制和控制算法。
例如，通过编码器等传感器对电机的转速进行实时测量，并将测量值与期望值进行比较，并根据比较结果进行调速控制。
通过不断调整电机供电的电压和电流，使电机的实际转速逐渐接近期望转速，从而实现直流电机的精确调速。
直流电机的调速的方法
直流电机的调速的方法直流电机是一种常见的电动机，它的特性是输出电压和电流是直流的，因此将其应用在不同的机械设备中时，需要根据实际需要对其进行调速，从而满足不同的工作要求。
直流电机调速的方法主要有以下几种：1. 电压调速法电压调速法也称为励磁调速法，就是通过改变电源电压的大小来改变电机的转速。
在实际应用中，常常采用直流电阻切换或场极并联调节的方法来达到不同的调速效果。
在电压调速法中，当电源电压增加时，电机的励磁电流也随之增加，进而使得电机的转矩增大，从而实现调速的目的。
但是，这种调速方式的效率较低，因为当电压降低时，电机的励磁电流也会随之减小，从而使得电机的转矩下降，甚至达不到需要的工作要求。
2. 电流调速法电流调速法也称为串联调速法，就是通过改变电机的电阻大小来改变电机的转速。
在实际应用中，常常采用外加电阻或场极串联调节的方法来实现不同的调速效果。
在电流调速法中，当电阻增加时，电机的总电阻增大，进而使得电机的总电流减小，这时电机的转速也会相应降低，从而实现调速的目的。
但是这种调速方式也存在一定的缺陷，主要是因为电阻耗散能量较大，因此这种调速方式的效率较低。
3. 常规调速法常规调速法是根据工作负载的大小来调节电机的转速。
当工作负载增大时，需要电机输出更多的转矩，从而调高电机的转速；当工作负载减小时，需要电机输出较小的转矩，从而调降电机的转速。
常规调速法的优点是可靠性高、调节精度高，但是需要根据不同的工作负载进行反复调整，因此调节时间较长，不便于实时调节。
4. 变频调速法变频调速法是目前应用最广泛的电机调速方法，它通过改变电机供电电压频率来调节电机转速。
具体来说，变频器是将固定电压电源的输入电压通过变换器组件转换为定电压、可调频率的高压电源，通过改变这个高压电源的输出频率来调节电机的转速。
变频调速法的优点是调速范围大、调节精度高、效率高、稳定性好，因此在各种领域中都有广泛的应用，例如机械制造、电力工业、化工、交通运输等。
