XX煤矿瞬变电磁超前探测报告
XX煤矿瞬变电磁超前探测报告根据要求，以下是关于XX煤矿瞬变电磁超前探测的报告，报告内容将包括原理、应用、结果分析等方面。
一、引言瞬变电磁超前探测是一种应用于煤矿勘探中的地球物理勘探方法。
通过测量地下矿藏特征的变化，可以提供煤矿资源及其分布的相关信息。
本报告将详细探讨XX煤矿中瞬变电磁超前探测的应用效果及结果分析。
二、原理瞬变电磁超前探测利用瞬变电磁场的特性，通过发射线圈产生电磁场，再利用接收线圈接收地下物质对电磁场的响应。
当电流在线圈中瞬时变化时，产生的电磁场会引起地下各种物质中的电流和电磁场的变化。
通过测量接收线圈接收到的信号，可以得到地下物质的电阻率、磁导率等信息，从而判断地下矿藏的存在与性质。
三、应用1.地下矿藏勘探：瞬变电磁超前探测可以用于地下矿藏的勘探，通过测量地下不同深度的电磁特征，可以识别出潜在的煤矿分布情况，并提供有关煤矿储量和质量的信息。
2.煤层顶板检测：通过瞬变电磁超前探测，可以检测煤层顶板的电磁特征，判断煤层顶板是否存在异常现象，如弱面、裂隙等，从而提前预防煤层顶板的塌陷和事故的发生。
3.煤层气勘探：瞬变电磁超前探测可以用于煤层气的勘探，通过测量地下煤层气体的电磁特征，可以判断煤层气的存在及储量情况，并提供对煤层气开采的指导。
四、结果分析在XX煤矿的瞬变电磁超前探测工作中，我们运用瞬变电磁超前探测仪器，对特定区域进行了勘探。
1.地下煤矿分布情况：通过瞬变电磁超前探测，我们确定了XX煤矿的分布情况，并发现了一些潜在的煤矿资源，为煤矿的开采提供了重要参考。
2.煤层顶板异常情况：我们发现了煤层顶板的一些异常特征。
通过进一步分析，可以预测煤层顶板的稳定性，并采取相应的措施，避免塌陷和事故的发生。
3.煤层气储量预测：通过对煤矿区域进行瞬变电磁超前探测，我们确定了煤层气的存在，并对其储量进行了初步预测。
这为后续的煤层气勘探工作提供了有力的支持。
综上所述，瞬变电磁超前探测是一种有效的煤矿勘探方法，可以提供地下矿藏的相关信息。
论述瞬变电磁法在巷道超前探测的应用
论述瞬变电磁法在巷道超前探测的应用1.引言在井下煤矿开采和巷道掘进过程中，不可避免的会遇到一些威胁到井下安全的地质情况，如断层破裂带、裂隙发育区、岩溶等。
这些地质构造一方面提高了煤层的开采难度，增大了开采工作量，更重要的是容易引发井下突水、冒顶等事故，尤其是井下突水事故，一旦发生就会造成灾难性的影响，对巷道、煤炭资源、电气设备甚至井下工作人员的生命安全都造成了严重的威胁。
因此，必须采取有效手段，在巷道掘进过程中，超前预测前方地质构造，保障巷道安全。
瞬变电磁法最早由加拿大地球物理学家提出一种矿井物探技术，经过几十年的发展，目前该技术已经逐渐成熟，并形成了一套行之有效的应用方案。
该方法可较好的勘探出巷道周围空间不同形态的含水构造，且具有方向性强、分辨率高、对低阻区敏感等优点。
利用该方法，可以迅速、高效且准确的超前探测巷道迎头前方赋水状态，大大减少了勘探所需的时间和工作量，节约了生产成本。
2.瞬变电磁法原理分析瞬变电磁法利用不接地回线或接地线源在井下空降内发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈或接地电极观测二次涡流场的方法。
通过研究二次涡旋电磁场的时空分布特征来完成探测地质构造及含水特征等任务。
瞬变电磁法具有方向性，因此在探测时令线圈法线方向对准预定的被探方向发射阶跃电流，然后利用接收线圈测量感应二次场。
通过接收到的二次场的感应电动势随时间的变化特征，随后经数据的解释处理确定相关的地质特征，同时准确的圈定异常区域的距离、范围等情况。
在矿井中使用该技术时，在信号探测范围内，介质岩层按电性特征的不同，各自反馈回信号响应，接收回线线圈接收到反馈后，按以下视电阻率演化公式进行计算：该公式是在地面电磁数据处理方式的基础上，加上了全空间响应系数C的影响，从而使其适用于井下探测的数据处理；S为接收回线线圈面积；N为线圈匝数；t为二次场衰减时间；V/I为接收的归一化二次场电位场值。
3.影响因素分析井下巷道结构多变，环境复杂，且具有较多的管道与设备，这些人工设施对测量工作带来了一定的影响，必须在数据处理阶段加以调节，抵消干扰影响，否则探测结果可能较大幅度的偏离真实值，给巷道的安全掘进埋下隐患。

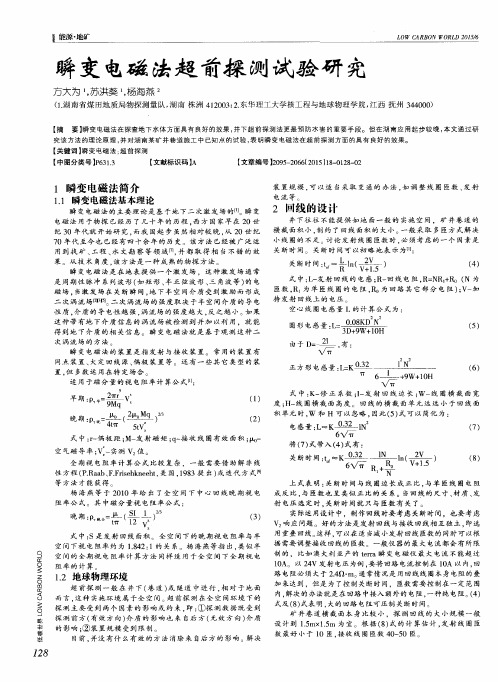

瞬变电磁法超前探测试验研究
Ｌ ｏ Ｗ Ｃ Ａ Ｒ Ｂ ０ Ｎ Ｗ０ Ｒ Ｌ Ｄ ２ ０ １ ５ ， ６
瞬变 电磁 法超 前探 测试验 研 究
方大为 － ， 苏洪葵 ， 杨海燕
（ １ ． 湖 南 省 煤 田地 质 局 物 探 测 量 队 ， 湖南 株洲 ４ １ ２ ０ ０ ３ ； ２ ． 东华 理 工 大 学 核工 程 与 地 球 物 理 学 院 ， 江 西 抚州 ３ ４ ４ ０ ０ ０ ）
。 ｒ ｎ ‘ ｝ ）
（ ４ ）
式 中： Ｌ 一 发射 回线的电感； Ｒ 一 回线电阻 ， Ｒ ＝ Ｎ Ｒ ｌ ＋ Ｒ ｏ（ Ｎ 为 匝数 ， Ｒ 为 单 匝线 圈 的 电 阻 ， Ｒ ０ 为 回路 其 它 部 分 电 阻 ） ； Ｖ 一 加 持 发 射 回 线上 的 电压
装 置规 模 ， 可 以适 当采 取 变 通 的 办法 ． 如 调 整 线 圈 匝数 、 发 射
电 流等
瞬 变 电磁 法 的 主要 理 论 是 基 于地 下二 次激 发 场 的［ ” 瞬 变 井 下 往 往 不 能提 供 如 地 面 一般 的 实施 空 间 ，矿 井巷 道 的 电磁 法 用 于物 探 已经 历 了几 十 年 的 历 程 ． 西 方 国 家早 在 ２ ０世 制 约 了 回线 面 积 的 大 小 。 一般 采 取 多 匝方 式 解 决 纪 ３ ０年 代 就 开 始研 究 。 而 我 国起 步 虽然 相 对 较 晚 ， 从 ２ ０世 纪 横 截 面积 小 ， 讨 论 发 射 线 圈 匝数 时 ， 必 须考 虑 的 一 个 因素 是 ７ ０年 代 至今 也 已经有 四 十 余 年 的历 史 。该 方 法 已经 被 广 泛 运 小 线 圈 的不 足 。 １ １ ： 用到找 矿 、 工程 、 水 文勘 察 等 领 域 ， 并 都 取 得 相 当 不 错 的 效 关 断 时 间 。 关断 时 间 可 以初 略 地 表 示 为［ 果 。从 技 术 角度 ． 该 方 法是 一 种 成 熟 的 物探 方 法 。
瞬变电磁超前物探标准格式
XX集团XX煤业有限公司物探报告XXX超前探瞬变电磁法物探实验报告[请输入公司名称][请输入公司地址]2013年8月9日编制人员编制：技术审核：参加人员：资料处理：施工单位：地址：电话：传真：前言在巷道适当位置采用矿井瞬变电磁探测技术进行探测，依据矿井水文地质地质资料，探测XX顺槽迎头超前探瞬变电磁法探测150m范围内含水情况，为布置探防水钻孔设计提供依据。
一、物探勘探任务及目的：1）基本测线3条，每条测线11个物理点，总计33个物理点。
图示箭头的位置为探测区域。
（米。
）2）探测为XX轨道顺槽迎头低阻体异常及分布范围。
3）分析测区内含水构造形态、水力联系。
4）对测区内煤层开采或水害治理提供物理探测技术依据。
5）为布置探防水钻孔设计提供依据。
二、工作布置与工作量、技术措施及质量评述1．本次矿井瞬变电磁法勘探试验施工布置与工作量，沿迎头，布置测线3条（斜向上45°、顺层方向、斜向下45°方向），通过移动发射接收线圈，形成3条测的实测剖面。
2．施工技术措施，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m 的激发和接收正方形线圈，激发线圈匝数4匝，接收线圈匝数40匝。
供电电流档为50A，供电脉宽10ms，采样率16µS。
每个测点至少采用30次叠加方式提高信噪比，确保了原始数据的可靠性。
3．质量评述本次矿井瞬变电磁法勘探试验数据采集，严格按《瞬变电磁法技术规程》《电阻率测深法技术规程》执行，并通过加大发射功率的方法增强二次场，提高信噪比等方法，保证了本次试验的数据采集，从而保证了施工质量。
三﹑矿井瞬变电磁法勘探资料处理与解释1．矿井瞬变电磁法勘探资料处理与解释基础本次物探资料的解释工作是在条件试验基础上，采取由已知到未知，由点到线，由2468101214161810-210-110101102103104X归一化电位值V (微伏／安)TEM 线多测道剖面图400 470 553 650 764 898 1055 1240 1458 1713 2014 2367 2782 3271 3844 4519 5311 6243 7338 8626101391191814008164661935422750267403143236946434275104560000线到面，由简单到复杂的解释原则。
矿井瞬变电磁法超前探测施工安全措施
矿井瞬变电磁法超前探测施工安全措施矿井瞬变电磁法超前探测技术是一种非常有效的矿井探测方法，可以在施工过程中提前发现潜在的安全隐患，从而采取相应的安全措施，保障施工人员的安全。
本文将详细介绍矿井瞬变电磁法超前探测施工安全措施的重要性以及具体实施步骤。
矿井作为重要的能源采集和生产场所，存在着很多安全风险。
而矿井瞬变电磁法超前探测技术可以通过测量地下矿井周围的电磁场变化，判断矿井内部的构造和地质情况，从而提前预警可能的地质灾害和安全隐患。
因此，在进行矿井超前探测施工时，必须严格遵循一系列的安全措施，以确保施工过程的安全可靠。
施工前必须进行详细的现场勘察和安全评估。
施工单位应派遣专业的勘察团队对矿井进行全面的勘察和调查，了解地质情况、地下水位、矿井开采历史等相关信息。
同时，根据勘察结果进行安全评估，确定施工方案和安全措施。
施工人员必须接受专业的培训和资质认证。
矿井瞬变电磁法超前探测技术属于高风险作业，要求施工人员具备一定的专业知识和技能。
施工单位应组织培训班，对施工人员进行相关培训，并通过考核评估，确保其具备相应的资质。
第三，施工现场必须设置明显的警示标识和安全防护设施。
在施工现场的入口处和周边区域设置醒目的警示标识，以提醒外来人员注意安全。
同时，根据施工需要设置合理的安全防护设施，如围挡、安全网等，防止施工过程中的意外伤害和事故发生。
第四，施工过程中必须进行严格的监测和控制。
矿井瞬变电磁法超前探测施工过程中，应配备专业的监测设备和人员，对施工现场的电磁场变化进行实时监测。
一旦发现异常情况，应立即停工并采取相应的应急措施，确保施工人员的安全。
第五，施工单位必须建立完善的应急预案和安全管理制度。
矿井超前探测施工是一项复杂的工程，容易受到各种因素的影响。
因此，施工单位应制定详细的应急预案，明确各种突发情况的处理措施和责任分工。
同时，建立健全的安全管理制度，加强对施工人员的安全教育和培训，提高其安全意识和应急处置能力。
8瞬变电磁超前探测成果报告
xxx煤矿xxx皮带巷xx#点前xxm处瞬变电磁超前探测报告Xxx矿地测科xx年xx月xx日目录1 任务和目的 (1)2 工作面概况 (1)3 瞬变电磁法基本原理 (1)3.1瞬变电磁法基本原理 (1)3.2矿井瞬变电磁法超前探测原理 (2)4 井下探测工作 (3)4.1探测仪器 (3)4.2探测参数与测点布置 (3)5 矿井瞬变电磁法的资料解释 (4)5.1水平顺层方向平探测情况 (5)5.2向下6°水平方向探测情况 (6)6 结论及建议 (7)7 附图××××矿××××皮带巷瞬变电磁超前顺层探测成果图 (8)附××××皮带巷矿井瞬变电磁超前探测成果表 (9)1 任务和目的xx年xx月xx日，xx科对xxx皮带巷xx#点前xxm处掘进头进行瞬变电磁探测工作。
本次探测任务是采用瞬变电磁法探测xxx皮带巷xx#点前xxm处掘进前方煤岩层富水情况。
2 工作面概况包含内容：①工作面位置；②地质构造、煤层赋存、顶底板岩性；③迎头淋水情况；④是否停电、底板积水、锚网情况、生产机械位置；⑤主要水害概述。
3 瞬变电磁法基本原理3.1 瞬变电磁法基本原理瞬变电磁法或称时间域电磁法(Time domain electromagnetic methods)，简称TEM，它是利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈或接地电极观测二次涡流场的方法。
简单地说，瞬变电磁法的基本原理就是电磁感应定律。
其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体中产生感应电流，断电后，感应电流由于热损耗而随时间衰减。
衰减过程一般分为早、中和晚期。
早期的电磁场相当于频率域中的高频成分，衰减快，趋肤深度小，而晚期成分则相当于频率域中的低频成分，衰减慢，趋肤深度大。
昭阳煤矿瞬变电磁法超前探测技术
接收线圈灵敏度
接收线圈灵敏度对探测结果也 有重要影响，灵敏度高的接收 线圈可以更好地捕捉微弱信号 。
数据处理方法
数据处理方法对探测结果的准 确性也有重要影响，采用合适 的处理方法可以更好地提取有
用信息。
03
昭阳煤矿瞬变电磁法超前 探测技术实践
判断含水性
根据电阻率等参数，可以 判断含水性，为煤矿安全 生产提供决策依据。
指导掘进
通过超前探测技术，可以 提前了解前方地质条件， 指导掘进方向和速度。
瞬变电磁法超前探测技术的主要影响因素
地层电阻率
地层电阻率是影响瞬变电磁法 探测效果的关键因素，不同地 层的电阻率会影响探测结果的
准确性。
激发场源强度
昭阳煤矿瞬变电 磁法超前探测技 术
汇报人：
2023-12-02
ห้องสมุดไป่ตู้
目录
• 瞬变电磁法超前探测技术概述 • 瞬变电磁法超前探测技术原理 • 昭阳煤矿瞬变电磁法超前探测技
术实践 • 昭阳煤矿瞬变电磁法超前探测技
术应用效果评估 • 结论与展望
01
瞬变电磁法超前探测技术 概述
瞬变电磁法技术简介
瞬变电磁法是一种利用电磁感应 原理探测地下物体分布特征的方
法。
瞬变电磁法通过发送脉冲磁场并 测量其响应，可以获取地下物体
的电导率和磁导率等参数。
瞬变电磁法具有探测深度大、分 辨率高、抗干扰能力强等优点。
超前探测技术的重要性
超前探测技术可以提 前探明地下情况，预 防安全事故发生。
超前探测技术可以提 高矿产资源利用率， 减少浪费。
超前探测技术可以指 导采矿作业，提高生 产效率。
超前探测管理办法3.28
XX煤矿超前探测管理办法XX煤矿为水文地质类型复杂、煤与瓦斯突出矿井，地质条件复杂，煤岩层起伏变化较大，在巷道掘进的过程中，为预先掌握前方的煤岩层赋存情况和瓦斯地质情况及水文地质情况，采取超前探测，结合短距离探测验证,收集地质资料。
按照《煤矿安全规程》、《煤矿防治水规定》、《防治煤与瓦斯突出规定》的要求，遵循“有掘必探，先探后掘”的原则，为加强对掘进工作面超前钻探管理工作，防止误揭煤层、误透老空、老巷、误揭构造、含水层等引发煤与瓦斯突出、突水等地质灾害发生，特制定本办法。
第一章超前探测第一节超前探测目的超前钻探应以查明隐蔽致灾因素、超前预防为原则，目的是要查清巷道前方探测范围内地质构造、水文地质条件、煤（岩）层位变化等情况。
超前钻探设计前应分析施工地区的采掘工程状况及地质、水文地质条件，明确超前钻探目的及任务。
超前钻探设计应结合施工区域的物探资料，使设计更加科学、合理。
超前钻探施工前，必须编制专门设计、作业规程或安全技术措施等，按规定程序审批和备案。
超前钻探须由专业队伍按设计组织施工。
安检、地测、防突（通风）等部门负责监督、检查。
每次超前钻探距离（平面投影，下同）应根据现场施工条件、巷道施工进度、探查周期和生产组织合理确定，以不小于60m 为原则（特殊情况除外）。
超前探钻孔布置以科学合理，有利安全，便于施工为原则。
岩石巷道层位探测要以超前探测为主，短距离探测（短探）为辅。
超前探测可预测巷道前方的煤岩层变化和瓦斯地质情况，具有预测预报的作用；短距离层位探测可准确的判定岩柱精度和煤厚情况，对长探加以验证。
第二节超前探测设计超前钻探工作由矿井总工程师组织超前钻探方案设计，由专业钻探队伍制定措施并实施，矿井地测部门负责钻探工程验收并分析钻探情况，形成钻探结果报告单，由矿井总工程师审查签字确认，发给生产、通防、安监部门和采掘区队，当探测出前方出现地质构造时，施工单位依据钻探结果编制专项措施后方可组织施工。
瞬变电磁法在超前探测顶板富水断层中的应用
瞬变电磁法在超前探测顶板富水断层中的应用针对掘进工作面前方隐伏导（含）水构造可能导致突水事故的问题，结合实例介绍了瞬变电磁法超前探测技术，并在某煤矿E1315工作面皮带巷温度异常段进行应用。
测试结果表明，富水断层与巷道顶板最小距离为45m。
标签：瞬变电磁法；富水区域；水文地质探测煤炭开采引起的开采扰动、顶板断裂均可能导致工作面顶板产生裂隙，形成导水通道。
当导水通道与上方水源（地表水、老空水、砂岩水等）沟通时，大量水涌入工作面，造成顶板突水事故。
我国华北东部矿区经常面临工作面回采时煤层顶板砂岩涌水问题，容易影响生产甚至出现安全事故。
为减小顶板出水影响，回采前需要打钻放水，但由于砂岩水的不均匀性，往往干孔较多，打钻放水常常效果不佳。
为减少钻探工作量，增强放水效果，一般采取先用矿井瞬变电磁多方位定向探测技术查明工作面顶板采动影响范围内相对富含水区，然后针对富水区进行打钻放水，以保证工作面的安全回采，防治煤矿突水事故的发生。
1 地质概况某煤矿E1315工作面北部存在F11断层，地质构造预计较简单。
E1315皮带巷在掘进过程中发现P5经纬仪点向上40～80米的范围内存在温度异常，即该段巷道内温度明显较低。
根据相关研究[1]，当巷道出现明显的温度异常时，其顶板或底板岩层中一般分布有含水构造带，如果未及时采取恰当的措施，非常容易造成突水事故的发生。
因此，需要采用瞬变电磁法探测来探测该范围内巷道周围含水地质构造异常的具体位置，为防治水工作提供详细的技术资料。
2 瞬变电磁法多方位定向施工技术瞬变电磁法（Transient Electromagnetic Method，TEM），也可以称为时间域电磁法。
这种方法的原理是利用不接地回线或接地线源向特定方向发射脉冲电磁场，然后利用线框或接地电极接收由地下介质产生的二次感應电磁场的反馈信号，观测二次涡流场的变化特征，得出异常区域的导电性能，实现定位，从而达到解决地质问题的目的[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
