两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案：C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案：D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案：D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案：C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案：A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案：B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案：D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案：C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案：A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案：C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案：B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案：A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案：A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案：A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案：D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案：D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案：D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案：B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案：A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案：C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案：D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案：C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案：C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案：D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案：B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案：A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案：D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案：C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案：A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案：C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案：B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案：A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案：D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案：D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案：D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案：B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案：D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案：D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案：B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案：A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B）正确回答错误!正确答案：C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案：D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案：C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案：C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案：D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案：C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案：B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案：D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案：D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案：C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案：A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案：D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案：D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案：A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案：A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案：D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案：D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案：C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案：D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案：B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案：D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案：D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案：B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案：A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案：D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案：A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案：A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案：A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案：B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案：D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案：B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案：B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案：CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案：A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案：B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案：A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案：C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案：B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案：A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案：D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案：C平面正方形垂直于V面，其收藏。
西南交1112考试批次《画法几何及工程制图B》复习题及参考答案
画法几何及工程制图A第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。
工程制图期末考试题b及答案
工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。
答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。
尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。
2. 解释什么是剖面图，并说明其在工程制图中的作用。
答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。
它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。
3. 描述工程制图中焊接符号的表示方法及其意义。
工程制图试卷
水 平 正 垂 正 平 一般位置 正 垂
线 线 线 面 面
返回
试卷一
《工程制图》试卷（A卷）答案及评分标准
斜投影法 两大类。
一、填空（每空1分）
1．平行投影方法可以分为 正投影法 和 2．正等轴测图的简化轴向伸缩系数为 1 ，轴间角为 120° 。
3．六个基本视图是指主视图，俯视图，左视图， 右视图 ， 仰视图 ， 后视图 。
2．完成立体截交线的水平投影和侧面投影。(12分)
① 完成侧面投影6分
② 完成水平投影6分
返回
试卷二
《工程制图》试卷（B卷）
3．已知立体的正面投影和水平投影，完成侧面投影。（10分）
返回
试卷二
《工程制图》试卷（B卷）答案及评分标准
3．已知立体的正面投影和水平投影，完成侧面投影。（10分）
⑤
⑤
返回
返回
试卷二
《工程制图》试卷（B卷）
2．已知立体的主、俯视图，作出其左视图分 。（12分）
返回
试卷二
《工程制图》试卷（B卷）答案及评分标准
2．已知立体的主、俯视图，作出其左视图分 。（12分）
底板5分，立板5分，
圆柱孔2分。
返回
试卷二
《工程制图》试卷（B卷）
五、补画半剖的主视图和半剖的左视图。 (共20分)
1、完成四边形ABCD的水平投影。(5分)
d
2、过A点作直线AB与MN平行，并判断AB与CD是否 相交(5分)
bˊ
b● b1
3、根据给出的视图，补画俯视图（保留作图线） （20分）
4、补画平面立体被截切后的水平投影和侧面投影。 （保留作图线）（20分）
5、补全圆柱被截切后的侧面投影。（保留作图线） (20分)

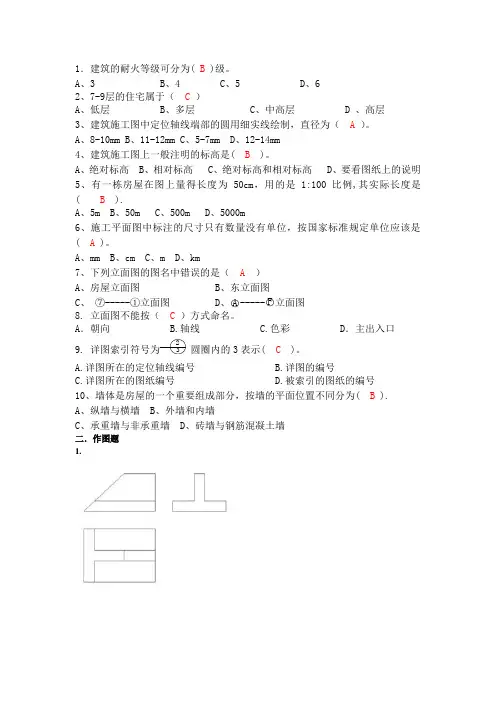

工程制图B卷答案
1．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、62、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层3、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm4、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明5、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ).A、5mB、50mC、500mD、5000m6、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。
A、mmB、cmC、mD、km7、下列立面图的图名中错误的是（A）A、房屋立面图B、东立面图C、⑦-----①立面图D、○A-----○F立面图8. 立面图不能按（C）方式命名。
A．朝向 B.轴线 C.色彩 D．主出入口9. 详图索引符号为23圆圈内的3表示( C )。
A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号10、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙二．作图题1.234568看下图回答问题1、该柱的编号是______ＫＺ2_____。
____５００ｍｍｘ６００ｍｍ_________。
______角筋为4条直径22mm的Ⅱ级钢筋____________。
4、φ8@200表示_直径8mm的Ⅰ级钢筋，间距200mm布置_____。
9看下图回答问题1、KL5（2A）表示___框架梁KL5共有2跨，其中一端有悬臂________。
___３００ｍｍｘ６００ｍｍ________。
________梁上部用2条直径28mm的Ⅱ级钢筋作通长筋______。
4、φ8@150/200(2)表示__箍筋用直径8mm的Ⅰ级钢筋，加密区间距150mm布置，非加密区间距200mm布置，采用2肢箍___。
西南交1112考试批次《画法几何及工程制图B》复习题及参考答案
画法几何及工程制图A第1次作业(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C解答参考：2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D解答参考：3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D解答参考：4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A解答参考：6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B解答参考：7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D解答参考：8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C解答参考：9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D解答参考：10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D解答参考：11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A解答参考：12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A解答参考：13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B解答参考：14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B解答参考：15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C解答参考：16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C解答参考：17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A解答参考：18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B解答参考：19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C解答参考：20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B解答参考：23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A解答参考：四、主观题(共16道小题)24.参考答案：25.参考答案：26.参考答案：27.参考答案：28.参考答案：29.参考答案：30.参考答案：31.参考答案：32.参考答案：33.画出下面形体的正等轴测图。
建筑工程制图试卷B卷答案(适用于专科院校)
A、窗B、墙C、梁D、门11、在施工中,L代表( C ).A、板B、柱C、梁D、墙12、在施工图中,C代表(B ).A、门B、窗C、梁D、柱13、在钢筋混凝土构件代号中, “ GL”是表示(B ).A、圈梁B、过梁C、连系梁D、基础梁14、在钢筋混凝土构件代号中, “ JL”是表示(D ).A、圈梁B、过梁C、连系梁D、基础梁15、φL表示（B）。
A Ⅰ级光圆钢筋B 冷拉Ⅰ级钢筋C Ⅰ级锰硅人字纹钢筋D Ⅰ级螺纹钢筋16、标高符号的三角形为等腰直角三角形，髙约（A）mm。
A 3B 5C 6D 817、不属于建筑平面图的是（A）。
A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图18、下列建筑中不属于公共建筑的是（D）。
A、学校B、旅社C、医院D、宿舍19、对于风向频率玫瑰图说法错误的是（A）。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上20、下列拉丁字母中，可以用做定位轴线编号的是（A）。
A、LB、IC、OD、Z二、判断题（下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”。
每小题2分，共20分）1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
（×）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
（×）3、总平面图是画在有等交线或坐标方格网的地形图上。
（√）4、建筑立面图是平行于建筑物各方向外表立面的正投影图。
（√）5、常用构件的代号“GL”表示基础梁。
（×）6、当标注构件的上顶面标高时，应标注到不包括粉刷完成的结构顶面（如各层楼面标高）（×）第 1 页共4 页第2 页共 4 页7、建筑制图标注中中“φ”表示圆或弧的半径( × )8、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.（√）9、建筑立面图、平面图上的标高一般都是相对标高。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中的“三视图”指的是哪三种视图？A. 前视图、侧视图、顶视图B. 正视图、俯视图、左视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、右视图答案：B2. 在工程制图中，尺寸线通常使用什么线型表示？A. 点划线B. 虚线C. 实线D. 双点划线答案：B3. 根据GB/T 4457.1-2003标准，图幅的尺寸是下列哪一项？A. A0、A1、A2、A3、A4B. A0、A1、A2、A3、A4、A5C. A0、A1、A2、A3、A4、A5、A6D. A0、A1、A2、A3、A4、A5、A6、A7答案：B4. 在工程制图中，表示中心线的线型是什么？A. 点线B. 虚线C. 实线D. 双点划线5. 工程制图中，螺纹的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用双点划线表示答案：C6. 工程制图中，如果一个平面与投影面平行，则其投影是：A. 原形B. 缩小形C. 放大形D. 变形答案：A7. 工程制图中，表示孔的符号是什么？A. ⊕B. ⊗C. ⊚D. ⊛答案：A8. 在工程制图中，尺寸标注的起点通常使用什么符号表示？A. ⊕B. ⊗C. ⊚D. ⊛答案：C9. 工程制图中，用于表示轴线的线型是什么？B. 虚线C. 实线D. 双点划线答案：A10. 工程制图中，如果一个平面与投影面垂直，则其投影是：A. 原形B. 缩小形C. 放大形D. 变形答案：D二、填空题（每题2分，共20分）1. 工程制图中，表示对称中心线的线型是________。
答案：点线2. 工程制图中，表示剖面线的线型是________。
答案：虚线3. 工程制图中，表示断裂线的线型是________。
答案：双点划线4. 工程制图中，表示尺寸线的线型是________。
答案：虚线5. 工程制图中，表示局部放大图的线型是________。
答案：点线6. 工程制图中，表示轮廓线的线型是________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业年级工程制图（一）试题考试类型：闭卷试卷类型：B卷考试时量：120 分钟
一、单项选择题（本大题共7小题，每小题2分，共14分）
1、工程图制图标准中规定的幅面代号为A3的幅面尺寸为（ D ）
A、841×1189
B、594×841
C、420×594
D、297×420
2、下列选项中那一项不是中心投影法和平行投影法的共有基本性质（ B ）
A、同素性
B、定比性
C、从属性
D、积聚性
3、在W面反映实形，在H面和V面积聚成直线且平行于相应坐标轴的平面为（ C ）
A、水平面
B、正平面
C、侧平面
D、任意倾斜平面
4、轴测投影图是利用（ A ）绘制的。
A、斜投影法
B、中心投影法
C、平行投影法
D、正投影法
5、已知一直线与正垂线垂直，则该直线为（ B ）
A、水平线
B、正平线
C、侧平线
D、铅垂线
6、下列曲面中，属于曲线面的是（ D ）
A、圆柱面
B、圆锥面
C、双曲抛物面
D、圆环面
7、正圆锥被一平面截切，截交线为椭圆时，截平面的位置为（ A ）
二、填空题（本大题共10小题，每空1分，共26分）
1、根据国家制图标准规定，10号汉字的尺寸系列为（mm）____10*7____。
2、在平行投影法中，可分为正投影法和_____斜投影法_______。
3、尺寸标注的四要素为_____尺寸界线______、______尺寸线______、___尺寸起止符号____、
______尺寸数字_____。
4、工程上常用的四种图示方法有：______多面正投影法_______、______轴侧投影法______、_______标高投影法_____、______透视投影法______。
5、投影图的度量关系必须遵守“三等”规律，将之简化为口诀为____长对正______、_____高平齐____、______宽相等_______。
6、两立体相交连接也称相贯，根据相贯线的数量，相贯可分为____全贯___和___互贯___。
7、曲线根据点的运动规律可分为______规则曲线______和_____不规则曲线_____。
8、______正面图______、_______平面图_______、________侧面图_____是三个最基本的视图，合称为三视图或三面图。
9、剖视图按其剖切位置的不同可分为：_____全剖面图_______、______半剖面图________、_______局部剖面图________。
10、在对组合体的三视图进行标注时，应注出如下三种尺寸：______定形尺寸___________、______定位尺寸______、________总体尺寸_________。
三、判定两直线的相对位置(平行、相交、交叉)。
(本大题共4小题，每小题2分，共8分)
1、___平行__
2、___交叉___
3、__相交__
4、___交叉___
四、已知直线AB与CD垂直相交，求直线CD的正面投影。
(本大题共8分)
五、补出立体的第三投影图(本大题共2小题，每小题5分，共10分)
1、补水平投影图
2、补侧面投影图
六、补第三视图(本大题共2小题，每小题6分，共12分)
1、补左视图
2、补俯视图
七、用辅助投影面法（换面法）求作两平面(两面交线AB为水平线)的夹角。
(本大题共10分)
八、求点K到ABC平面的距离实长及投影。
(本大题共12分)
（注：本套试卷作图题部分计分方式按所作图形线条及作图痕迹的对错给分，不再在作图题答案中细分，作对相应线条即给相应分数！）。
