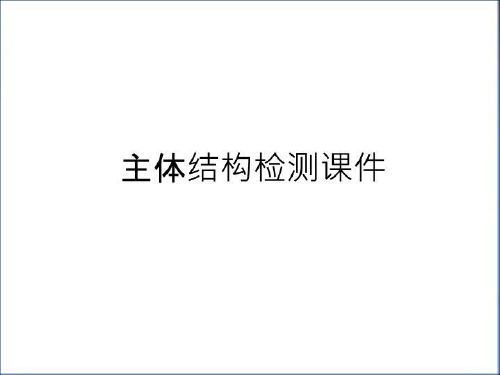

最新主体结构检测课件讲课教案
取芯修正的取样数量
• 50204验收
取芯修正的取样数量
• 50784
钻芯法注意事项
• 1、现场注意安全（水电） • 2、取样位置
纵向受力钢筋保护层检测
• 非悬挑构件检测数量：根据《混凝土结构 工程施工质量验收规范》（GB50204-2015） 附录E规定，对非悬挑梁板类构件，应各抽 取构件数量的2%且不少于5个构件进行检 验
纵向受力钢筋保护层厚度检测
• 设计值搞明白《混规》50010
环境类别混规50010
环境类别
纵向受力钢筋保护层厚度检测
• 人防工程的保护层
纵向受力钢筋保护层厚度检测
• 搞明白纵向是哪个方向 • 为什么是纵向
• 不常见的结构类型：高耸的构筑物、工业的皮 带廊、木结构、石结构等。
• 2、建筑物建筑年代、施工时间 • 3、被检建筑物的建筑图纸、结构图纸及图纸变更 • 4、再次确认委托方检测的要求和目的，制定有针
对性的检测方案
检测方案的制定
• 建筑结构的检测方案宜包括下列主要内容： • 1 、 概况，主要包括结构类型、建筑面积、总层数、设计、施工及监
平面图测绘、缺陷损伤调查等）
基础知识
• 会看图纸（平法标注图集11G101） • 会用CAD或天正画图软件 • 基本的施工工艺流程
砌筑砂浆抗压强度检测
• 砂浆分类：混合砂浆、水泥砂浆 • 常用的检测方法有： 1、回弹法、 2、贯入法、 3、原位轴压法（砌体）
砂浆强度检测
• 需要注意的是：回弹法检测砂浆强度时测 区数量的选取与贯入法的区别
理单位，建造年代等； • 2、 检测目的或委托方的检测要求； • 3 、检测依据，主要包括检测所依据的标准及有关的技术资料等； • 4、检测项目和选用的检测方法以及检测的数量； • 5、检测人员和仪器设备情况； • 6、检测工作进度计划； • 7、所需要的配合工作； • 8、检测中的安全措施； • 9、检测中的环保措施。 • GB/T50344-2004的有关规定 • 确定检测方案、签订检测合同
结构实体位置与尺寸偏差检验质量验收记录讲解学习
结构实体位置与尺寸偏差检验
工程名称
分项工程名称
验收部位
施工单位
项目负责人
专业工长
施工班组长
施工执行标准及编号
质量验收规范的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1．尺寸偏差
8.3.1
一般项目
柱截面尺寸
+10，-5
柱垂直度
≤6m
10
＞6m
12
墙厚
+10，-5
梁高
+10，-5
板厚
+10，-5
层高பைடு நூலகம்
±10
共实测 点，其中合格 点，不合格 点，合格点率 %
施工单位检查
评定结果
项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
结构实体位置与尺寸偏差检 验记录1
工程名称
分项工程名 现浇结
称
构
验收部位
施工单位
施
工
项目负责人
专业工长
班
组
长
施工执行标准及编号
《混凝土结构工程施工质量验收规范》 GB50204-2015
质量验收规范的规程
监理
（建
施工单位检查
设） 单位
验收
记录
主
控 1.尺寸偏
项
差
8.3.1
目
柱截面尺 +12,-5 寸
柱 ≤6m 10 垂 ≥6m 12 直 度
墙厚 +10，-5
一 梁高 +12，-5
般 板厚 +10，-5
项 层高
±10
目
共实测 点，其中合格 点，不合格 点，合格点率 %。
施工单位检查评定 结果
项目专业 质量检查员：
项目专业 技术负责人：
年月日
监理（建设）单位 验收结论
专业监理工程师： （建设单位项目专业技术负责人）
年月日
备注：1、柱截面尺寸：选取柱的一边测量柱中部、下部及其他部位，取3点 平均值；2、 柱垂直度：沿两个方向分别测量，取较大值；3、墙厚： 墙身中部测量3点，取平均值，测点间距不应小于1m； 4、梁高：量测一侧边跨中及两个距离支座0.1m处，取3点平均值，量测 值可取腹板高度加上此处楼板的实测厚度；5、板厚：悬挑板取距离支 座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他 楼板，在同一对角线上测量中间及距离两端各0.1m处，取3点平均值； 6、层高：与板厚测点相同，量测板顶至上层楼板板底净高，层高测量 值为净高与板厚之和，取3点平均值。
ห้องสมุดไป่ตู้
结构实体位置与尺寸偏差检 验记录1
工程名称
分项工程名 现浇结
称
构
验收部位
施工单位
施
工
项目负责人
专业工长
班
组
长
施工执行标准及编号
《混凝土结构工程施工质量验收规范》 GB50204-2015
质量验收规范的规程
监理
（建
施工单位检查
设） 单位
验收
记录
主
控 1.尺寸偏
项
差
8.3.1
目
柱截面尺 +12,-5 寸
柱 ≤6m 10 垂 ≥6m 12 直 度
墙厚 +10，-5
一 梁高 +12，-5
般 板厚 +10，-5
项 层高
±10
目
共实测 点，其中合格 点，不合格 点，合格点率 %。
施工单位检查评定 结果
项目专业 质量检查员：
项目专业 技术负责人：
年月日
监理（建设）单位 验收结论
专业监理工程师： （建设单位项目专业技术负责人）
年月日
备注：1、柱截面尺寸：选取柱的一边测量柱中部、下部及其他部位，取3点 平均值；2、 柱垂直度：沿两个方向分别测量，取较大值；3、墙厚： 墙身中部测量3点，取平均值，测点间距不应小于1m； 4、梁高：量测一侧边跨中及两个距离支座0.1m处，取3点平均值，量测 值可取腹板高度加上此处楼板的实测厚度；5、板厚：悬挑板取距离支 座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他 楼板，在同一对角线上测量中间及距离两端各0.1m处，取3点平均值； 6、层高：与板厚测点相同，量测板顶至上层楼板板底净高，层高测量 值为净高与板厚之和，取3点平均值。
主体砼结构尺寸位置抽查记录
主体砼结构尺寸位置抽查记录日期：--------------------项目名称：--------------------项目地址：--------------------抽查人员：------------------被抽查单位：----------------被抽查人员：----------------一、抽查目的本次抽查的目的是为了确保主体混凝土结构施工符合设计要求和施工规范，以保证施工质量和工程安全。
二、抽查内容1.主体混凝土结构尺寸抽查：根据设计图纸和规范要求，抽查主体混凝土结构的尺寸是否满足设计要求，包括柱、梁、板等结构的截面尺寸、长度、高度等。
2.主体混凝土结构位置抽查：根据设计图纸和规范要求，抽查主体混凝土结构的位置是否符合设计要求，包括柱、梁、板等结构的轴线、偏移量、交叉点等。
三、抽查方法1.尺寸抽查：1.1从设计图纸上确定抽查的结构单元（柱、梁、板等）；1.2使用刻度尺、测量标杆等工具，对抽查结构的尺寸进行测量；1.3将测量结果与设计图纸上的尺寸进行对比，判断是否符合设计要求。
2.位置抽查：2.1从设计图纸上确定抽查的结构单元（柱、梁、板等）；2.2使用测距仪、经纬仪等工具，对抽查结构的位置进行测量；2.3将测量结果与设计图纸上的位置进行对比，判断是否符合设计要求。
四、抽查结果记录抽查过程中，发现以下情况（根据实际情况填写）：1.结构尺寸不符合设计要求的情况：（1）柱：______处尺寸偏差较大，尺寸为______；（2）梁：______处尺寸偏差较大，尺寸为______；（3）板：______处尺寸偏差较大，尺寸为______。
2.结构位置不符合设计要求的情况：（1）柱：______处位置偏移较大，偏移量为______；（2）梁：______处位置偏移较大，偏移量为______；（3）板：______处位置偏移较大，偏移量为______。
五、抽查结论经抽查详细记录及对比分析，主体混凝土结构的尺寸、位置符合设计要求的比例为___%。
主体结构构件尺寸检查记录
（预验收自检表）
工程名称 酒泉市肃州区泉湖镇泉湖村9组城中村棚户区改造项目EPC工程总承包项目
分部分项工程
#楼 层
检查日期
年月日
项目
检查结果
备注
梁钢筋绑扎外观质量、间距
板钢筋绑扎外观质量、间距
外
二次结构钢筋预留
观
检
模板拼缝
查
模板阴阳角及吊模
预留洞口
现浇板面垃圾
外脚手架及临边围护
检查项目 类别 设计尺寸
检查记录
柱
轴线 位置
墙
梁
几
何 尺 寸
截面 尺寸
柱 墙
检
梁
查
柱
Байду номын сангаас
验 垂直度
收
墙
梁 标高
板
质检员（签字）： 验
收 意
施工员（签字）：
见 技术负责人（签字）：
检查人：
记录人：
主体分部工程安全和功能检验资料核查及主要功能抽查记录(工程资料第一部分第二卷)
JJ-089- 001
工程名称
工程资料样表
施工单位
序号
安全和功能检查项目
1 混凝土强度试验报告
份数
核查意见
15
完整，有效
抽查结果
核查（抽查）人 ×××
2 砂浆强度试验报告
10
完整，有效 抽查8处，符合要求
×××
3 主体结构尺寸、位置抽查记录
6
完整，有效
×××
4 建筑物垂直度、标高、全高测量记录
6
完整，有效
×××
5 地下室渗漏水检测记录
2
完整，有效
×××
6 建筑物沉降观测记录
15
完整，有效 抽查8处，符合要求
×××
结论：
经检查，主体结构分部工程安全和功能检验资料及主要功能抽查记录完整、有效，符合要求。
施工单位项目负责人：
×××
总监理工程师：
201×年××月××日 注：抽查项目由验收组协商确定。
（ 了
××× 201×年××月××日
***监制
主体结构检查记录
验收部位：一层
共测点，其中合格点，合格率 %。
一、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：二层
共测点，其中合格点，合格率 %。
二、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：三层
共测点，其中合格点，合格率 %。
三、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：四层
共测点，其中合格点，合格率 %。
四、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：五层
共测点，其中合格点，合格率 %。
五、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：六层
共测点，其中合格点，合格率 %。
六、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日
验收部位：跃层
共测点，其中合格点，合格率 %。
七、砼检查结果记录表（允许偏差值）
共测点，其中合格点，合格率 %。
监理工程师：年月日
项目经理：年月日。
主体结构尺寸位置抽查记录
主体结构尺寸位置抽查记录日期：2024年10月12日地点：XX市建筑工地抽查人员：1.张工程师（负责测量和记录主体结构尺寸、位置）2.李工程师（负责协助测量和记录）3.王工程师（负责安全指导）目的：根据建设项目的要求，对主体结构尺寸、位置进行抽查，确保施工质量和安全。
抽查范围：主体结构包括建筑物的结构骨架、墙体、梁柱等部分。
抽查内容：1.尺寸抽查：测量主体结构的长度、宽度、高度等尺寸，并与设计图纸进行对比，确保各部分尺寸符合要求。
2.位置抽查：检查主体结构各部分的位置是否符合设计要求，如墙体、梁柱的位置是否准确。
抽查过程：1.抽查人员到达工地后，与现场负责人进行沟通，了解主体结构施工进度和相关问题。
2.首先，抽查人员对主体结构的尺寸进行测量。
利用测量仪器（如激光测距仪、测量尺等），依次测量墙体、梁柱、楼板等部分的尺寸。
3.在测量过程中，抽查人员与现场工人密切合作，协调测量和施工进度，确保安全和高效。
4.测量完成后，抽查人员将测量结果与设计图纸进行对比，记录下每个部分的尺寸，检查是否符合设计要求。
5.接下来，抽查人员对主体结构的位置进行抽查。
根据设计图纸，比对墙体、梁柱的位置是否准确。
如发现位置偏差，抽查人员将及时与施工方进行沟通，并提出改正措施。
6.抽查过程中，王工程师负责安全指导，确保抽查人员的安全，同时也督促现场工人遵守安全操作规程。
抽查记录：根据实际情况，抽查人员进行了详细记录，包括每个部分的尺寸、位置等相关数据。
以下为部分记录：1.墙体尺寸：-A区墙体长度：10.5m-B区墙体长度：8.2m-A区墙体高度：3.6m-B区墙体高度：4.0m2.梁柱尺寸：-A区柱子宽度：0.5m-B区柱子宽度：0.6m-A区楼板厚度：0.2m-B区楼板厚度：0.3m3.位置抽查：-A区墙体位置偏差：无-B区梁柱位置偏差：B3柱位置需调整结论：根据抽查结果，主体结构的尺寸和位置基本符合设计要求。
仅发现B 区梁柱的一个位置偏差，该问题将及时与施工方进行沟通并进行调整。
