金属切削的基础知识

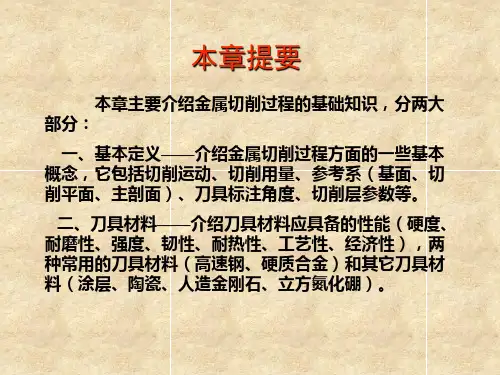

第一章金属切削过程的基础知识
进给量是工件或刀具每回转一周时两者沿进给运动方向的相对位 移，单位是mm/r（毫米/转）。
对于铣刀、铰刀、拉刀、齿轮滚刀等多刃切削工具，在它们进行 工作时，还应规定每一个刀齿的进给量fz，即后一个刀齿相对于前一 个刀齿的进给量，单位是mm/z(毫米/齿)。
1.1.2.3 刀具工作角度的参考系
上述刀具标注角度参考系，在定义基面时，都只考虑主 运动，不考虑进给运动，即在假定运动条件下确定的参考 系。但刀具在实际使用时，这样的参考系所确定的刀具角 度，往往不能确切地反映切削加工的真实情形。只有用合
成切削运动方向ve来确定参考系，才符合切削加工的实际。
例如，图1.10所示三把刀具的标注角度完全相同，但由于
tanγn =tanγ0.cosλs cotαn =cotα0.cosλs
1.1.3.1主剖面与法剖面内的角度换算
以前角计算公式为例，公式推导如下：
tan n
ac Ma
tan o
ab Ma
tan n tan o
ac Ma Ma ab
ac ab
coss
tan n tan o cos s
1.1.3.2 主剖面与任意剖面的角度换算
（3）合成运动与合成切削速度
当主运动与进给运动同时进行时，刀具切削刃上某一 点相对工件的运动称为合成切削运动，其大小与方向用 合成速度向量ve表示。如图1.3所示，合成速度向量等 于主运动速度与进给运动速度的向量和。即
ve=vc+vf
(1.1)
图1.3 切削时合成切削速度
1.1.1.2 切削用量三要素
合成切削运动方向ve不同，后刀面与加工表面之间的接触
金属切削加工的基本知识
进给速度vf是单位时间内刀具对工件沿进给方
向的相对位移，单位是mm/s或mm/min。
进给量f是工件或刀具每回转一周时两者沿进
给运动方向的相对位移，单位是mm/r。
二者关系：
vf=f×n
切 削 用 量 三 要 素
（3）背吃刀量 工件上已加工表面和待加工表面间的垂直距 离，单位为mm。 外圆柱表面车削的深度可用下式计算： ap=（dw-dm）/2 mm 对于钻孔工作 ap=dm/2 mm 上两式中 dm——已加工表面直径（mm） dw—— 待加工表面直径（mm）
（3）金刚石
是目前人工制造出的最硬的物质，分天然和人造两种。
特点：
耐磨性好，可用于加工硬质合金、陶瓷、高硅铝合金及耐磨塑料等高硬度、
高耐磨的材料；
其热稳定性差， 强度低、脆性大、对振动敏感，只宜微量切削； 与铁有极强的化学亲合力，不适于加工黑金属。
（4）立方氮化硼
由软的立方氮化硼在高温高压下加入催化剂转变而成。
切 削 层 横 截 面 要 素
由切削刃正在切削的这一层金属叫作切削层。切削层的 截面尺寸称为切削层参数。它决定了刀具切削部分所承受的 负荷和切屑尺寸的大小，通常在基面Pr内度量。 1. 切削厚度 ac (λs= 0)
ac＝ f sinκr
2. 切削宽度 aw
aw＝ ap/sinκr
3. 切削层面积 Ac ( κr = 0)
特点：Leabharlann 有很高的硬度及耐磨性； 热稳定性好，可用来加工高温合金； 化学惰性大，可用与加工淬硬钢及冷硬铸铁； 有良好的导热性、较低的摩擦系数。
第二节 金属切削过程中的基本规律
一、切削变形
1.变形区的划分
金属切削加工的基础知识
n——主运动每分钟的往复次数，单位 str/min。
(2) 进给量 f
表示进给运动速度大小的方法有三种，即进给速度 vf，进给量 f，每齿进给量 fz。 进给速度 vf 是指切削刃上选定点相对于工件的瞬时进给运动速度。单位为 mm/s。 进给量 f 是指主运动每转一转，或一个双行程，工件或刀具在进给运动方向上的相对位移量。
程中它的面积逐渐扩大。
过渡表面：工件上由切削刃形成的那部分表面，又称加工表
面。它在主运动的下一转里被切除，或者由下一切削刃切除(多齿 图 1-5 工件的加工表面和被吃刀量 刀具)。
单位为 mm/r 或 mm/str。
每齿进给量 fz 是指多齿刀具每转一齿，工件和刀具在进给运动方向上的相对位移量。单位为 mm/z。
(3) 背吃刀量 ap
切削过程中，通常会在工件上形成三个表面，如图 1-5 所示。
待加工表面：工件上即将被切除的的表面。在切削过程中它
的面积不断减少，直至全部切去。
已加工表面：工件上刀具切削后形成的新鲜表面。在切削过
v
d wn 60 1000
(m/s)
(1-1)
式中：dw——完成主运动的刀具或者工件的最大直径，单位 mm。 n ——主运动的转速，单位 r/min。
当主运动为往复运动时(如刨削)，则切削速度为往复运动的平均速度。
v
2Ln 60 1000
(m/s)
(1-2)
式中：L——往复运动的形成长度，单位 mm。
常用的金属切削加工方法有：车削、铣削、刨削、磨削、钻削、镗削、拉削等。
1.1 工件表面的形成方法及所需的成形运动
任何零件的表面都可以看作由若干个基本表面按照一定的关系组合而成。如图 1-1 所示机器零 件上常用的典型表面有：平面、圆柱面、圆锥面和各种成形表面。
金属切削的基础知识
切削过程： 三个变形区
（1）第一变形区
（2）第二变形区： （3）第三变形区：
制造技术
切屑种类：
1）带状切屑
外形连绵不断，与前刀 面接触的面很光滑，背面呈毛 茸状。用较大前角、较高的切 削速度和较小的进给量切削塑 性材料时，容易得到带状切屑。
制造技术
2）崩碎切屑 切削铸铁等脆性材料
制造技术
二、切削热的传散
在一般干切削的情况下，大部分的切削热由切屑传散出 去，其次由工件和刀具传散，而周围介质传散出去的热量很 少。但各种传散热量的比例，随着工件材料、刀具材料、切 削用量、刀具角度及切削方式等切削条件的不同而异。 切削热传散给切削及周围介质，对切削加工没有影响， 且传散得越多越好。 切削热传散给刀具切削部分，使刀具磨损加快，缩短刀 具的使用寿命；切削热传散给工件，影响工件的加工精度和 表面质量。 为了减小切削热对工件加工质量的不良影响，可采取的 两方面工艺措施：一是减小工件材料的变形抗力和摩擦阻力， 降低功率消耗和减少切削热；二是要加速切削热的传散，以 降低切削温度。
面粗糙度；严重时，会引起崩刀打刀，加速刀具的磨损。 二、表层材质变化
1.加工硬化
加工硬化是指在切削过程中，工件已加工表面受刀刃和后 面的挤压和摩擦而产生塑性变形，使表层组织发生变化，硬度 显著提高的现象。硬化层深度可达到0.02～0.03mm,表层硬度 约为工件材料的1.2～2倍。
制造技术
对加工硬化的影响因素：刀具几何参数、切削条件、工件
制造技术
2.润滑作用 金属切削加工液（简称切削液）在切削过程中的润滑作用， 可以减小前刀面与切屑，后刀面与已加工表面间的摩擦，形成部 分润滑膜，从而减小切削力、摩擦和功率消耗，降低刀具与工件 坯料摩擦部位的表面温度和刀具磨损，改善工件材料的切削加工 性能。在磨削过程中，加入磨削液后，磨削液渗入砂轮磨粒－工 件及磨粒－磨屑之间形成润滑膜，使界面间的摩擦减小，防止磨 粒切削刃磨损和粘附切屑，从而减小磨削力和摩擦热，提高砂轮 耐用度以及工件表面质量。 3.清洗和排屑作用 在金属切削过程中，要求切削液有良好的清洗作用。除去生 成切屑、磨屑以及铁粉、油污和砂粒，防止机床和工件、刀具的 沾污，使刀具或砂轮的切削刃口保持锋利，不致影响切削效果。 对于油基切削油，粘度越低，清洗能力越强，尤其是含有煤油、 柴油等轻组份的切削油，渗透性和清洗性能就越好。含有表面活 性剂的水基切削液，清洗效果较好，因为它能在表面上形成吸附
第一章 金属切削基本知识
刀具角度对加工过程的影响
1. 前角（0） ① 减小切屑的变形；
作用 ② 减小前刀面与切屑之间的摩擦力。
a .减小切削力和切削热； 所以 0 ： b .减小刀具的磨损；
c .提高工件的加工精度和表面质量。
0
0选择：
加工塑性材料和精加工—取大前角（ 0 ） 加工脆性材料和粗加工—取小前角（0 ）
前角（0）可正、可负、也可以为零。
➢ 偏挤压：金属材料一部分受挤压时 ，OB线以下金属由于母体阻碍，不 能沿AB线滑移，而只能沿OM线滑移
F
B
O
a）正挤压
45° M A F
BO
b）偏挤压
➢ 切削：与偏挤压情况类似。弹性变
M
形→剪切应力增大，达到屈服点→产 生塑性变形，沿OM线滑移→剪切应
O F
力与滑移量继续增大，达到断裂强度
c）切削
后角（ 0）只能是正的。
精加工： 0= 80~120 粗加工： 0= 40~80 3 . 主偏角（kr）
作用：改善切削条件，提高刀具寿命。
减小kr：当ap、f 不变时，则 aw 、ac — 使切削条件得到改善，提高了刀具寿命。
dw
ap
dm
但减小kr
Fy 、
n
Fx ，加大工件的变形
挠度，使工件精度降
化学惰性
低 惰性大 惰性小 惰性小 惰性大
耐磨性 低 加工质量
低
较高
高 最高
最高
很高
一般精度 Ra≤0.8 Ra≤0.8 IT7-8 IT7-8
高精度 Ra=0.1-0.05
IT5-6
Ra=0.4-0.2
IT5-6 可替代磨削
低速加 加工对象 工一般
金属切削过程的基础知识

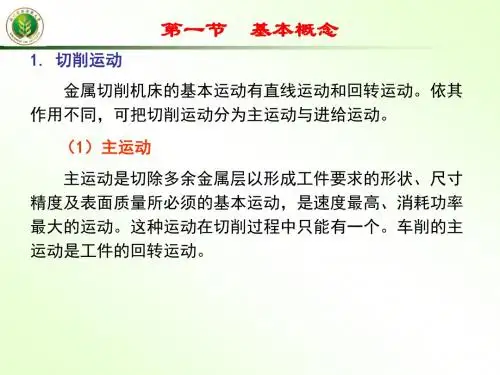

1. 切削运动
金属切削机床的基本运动有直线运动和回转运动。依其 作用不同，可把切削运动分为主运动与进给运动。
（1）主运动
主运动是切除多余金属层以形成工件要求的形状、尺寸 精度及表面质量所必须的基本运动，是速度最高、消耗功率 最大的运动。这种运动在切削过程中只能有一个。车削的主 运动是工件的回转运动。
前角γ0e和工作后角αoe都与其标注前
角γo和标注后角αo不同，它们之间的 关系见下式：
vc
第一节 基本概念
γ oe γ o η ；α oe α o η
η称为合成切削速度角，是 主运动方向与切削速度方向 的夹角：
tanη vf f
vc π d
vc
第一节 基本概念
（2）纵车
当考虑进给运动后，切削刃上选定点的运动轨迹是一螺旋线，这时的切削 平面Pse是过选定点与螺旋面相切的平面，刀具工作角度的参考系（Pse、Pre） 倾斜了一个角η，则工作进给剖面内的工作角度为：
第一节 基本概念
（1）前刀面
切屑流经的表面称为前刀面，记为Ar。
（2）后刀面
后刀面分为主后刀面和副后刀面。与工 件上加工表面相对的表面称为主后刀面，记 为Aa。与工件上已加工表面相对的表面称为 副后刀面，记为Aa’。
（3）切削刃 前刀面与主后刀面的交线，称
为主切削刃，用以完成主要切除 工作，记作S；前刀面与副后刀 面的交线，称为副切削刃，辅助 参与形成己加工表面，记作S’。 （4）刀尖
切削主运动和进绘运动的合成称合成切削运动，亦即刀具切削刃上某一点
相对工件的运动，其大小与方向用合成速度向量 ve 表示。
ve vc v f
第一节 基本概念
2. 切削用量三要素
金属切削的基础知识概述
金属切削的基础知识概述简介金属切削是一种通过削剪和切割金属材料的方法，是制造业中常见的一项工艺。
基于材料的性质和切削工具的性能，金属切削可以实现高精度和高效率的加工。
本文将介绍金属切削的基本原理、切削工具、切削过程中的参数和常见的切削方式。
基本原理金属切削的基本原理是通过切削工具对金属材料进行削剪，从而使金属材料形成所需的形状和尺寸。
切削工具通常是由刀具和刀具架组成。
刀具用于切削金属材料，而刀具架则用于固定刀具并提供切削力。
切削过程中，刀具和工件之间形成了切削区域。
刀具通过在切削区域施加切削力，将金属材料削去。
这种削去的过程称为切削，并产生了削屑。
削屑是通过切削工具对金属材料进行切割而产生的废料。
切削工具金属切削中常用的切削工具有刀具、铣刀和钻头等。
下面简单介绍几种常见的切削工具：1. 刀具刀具是用于切削金属材料的基本工具。
刀具通常包括刀片和刀柄两部分。
刀片是用来切削金属材料的零件，而刀柄则用于固定刀片和提供切削力。
常见的刀具类型包括车刀、铣刀、刨刀和麻花钻等。
不同的刀具适用于不同的切削任务和金属材料。
2. 铣刀铣刀是一种旋转切削工具，用于将金属材料进行铣削。
铣刀通常由刀柄和多个刀片组成。
刀柄用于固定刀片，而刀片通过旋转进行切削。
铣刀常用于对金属材料进行复杂的零件加工，如开槽、螺纹加工和表面光洁度要求较高的加工。
3. 钻头钻头是一种专门用于钻孔的切削工具。
钻头通常由刀片和刀杆组成。
刀片被用于切削金属材料，并通过刀杆进行固定。
钻头适用于对金属材料进行孔加工，如钻孔和锪孔等。
切削过程中的参数切削过程中有几个重要的参数需要考虑，包括切削速度、进给速度和切削深度。
1. 切削速度切削速度是指切削工具在单位时间内切削的线速度。
切削速度的选择与金属材料的性质和切削工具的性能有关。
切削速度过高容易引起切削工具的损坏，而切削速度过低则会降低加工效率。
因此，在切削过程中需要选择适当的切削速度，以确保切削质量和切削效率。
金属切削的基础知识
金属切削的基础知识金属切削是一种通过切削工具在金属工件上施加力量，使其产生剪切应力，从而剥离所需形状的金属层的加工方法。
它是目前最常用和广泛应用的金属加工方式之一。
以下是金属切削的基础知识：1. 切削工具：切削工具通常由硬质材料制成，如高速钢、硬质合金等。
常见的切削工具包括刀片、钻头、铣刀等。
刀具的选择根据加工材料、加工形状和加工质量要求等因素进行。
2. 切削速度：切削速度是指在单位时间内切削刀具工作部分对工件的相对运动速度。
它是影响切削加工效果和刀具寿命的重要因素。
通常以米每分钟（m/min）作为单位。
3. 进给速度：进给速度是指切削刀具沿工件表面移动的速度。
它决定了每分钟进给长度。
进给速度的选择需要考虑切削深度、加工精度和刀具强度等因素。
4. 切削深度：切削深度是指切削刀具在每次切削中从工件表面剥离金属的厚度。
切削深度越大，切削力也会增加，刀具磨损加剧。
因此，切削深度的选择要根据材料性质、刀具强度和加工要求等综合考虑。
5. 切削力：切削力是指在切削过程中作用在切削刀具上的力。
它是切削加工过程中的重要力学参数，会影响刀具的磨损和加工精度。
切削力的大小与切削厚度、切削速度、切削角度和材料硬度等因素密切相关。
6. 刀具磨损：切削刀具在切削过程中会不可避免地发生磨损。
刀具磨损会使切削力增加、切削质量下降，并且降低了刀具的寿命。
因此，定期更换和修磨切削刀具是保证加工质量和生产效率的重要措施。
7. 切削液：切削液是指在金属切削过程中加入的一种液体。
它主要用于降低切削温度、润滑切削表面、冲洗切削区域，以减少金属切削时产生的摩擦和热量。
良好的切削液选择能够有效地提高加工质量和刀具寿命。
金属切削是工业生产中广泛应用的加工方式之一，掌握金属切削的基础知识对于提高加工质量、降低生产成本具有重要意义。
因此，对于从事金属加工的工作者来说，了解切削工具、切削速度、进给速度、切削深度、切削力、刀具磨损以及切削液等基础知识是十分必要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造基础习题
一、填空题
1．切削用量三要素指的是切削速度、进给量、背吃刀量
2．在金属切削过程中，切削运动可分为主运动和进给运动。
其中主运动消耗功率最大，速度最高。
3.金属切削刀具的材料应具备的性能有高的硬度和耐磨性、足够的强度和韧性、高的耐热性和良好的散热性、良好的工艺性与经济性。
4．刀具在高温下能保持高硬度、高耐磨性、足够的强度和韧性．则该刀具的热硬性较高。
5．前刀面和基面的夹角是前角，后刀面与切削平面的夹角是后角，主切削刃在基面上的投影和进给方向之间的夹角是主偏角，主切削刃与基面之间的夹角是角刃倾角。
6．刀具角度中，影响径向分力Fy大小的角度是主偏角。
因此，车削细长轴时，为减小径向分力作用，主偏角常用75°或90°。
7．车外圆时，刀尖高于工件中心，工作前角变大，工作后角变小。
8．切削过程中影响排屑方向的刀具角度是刃倾角，精加工时，刃倾角应取正值。
9．积屑瘤产生的条件是用中等速度切削塑性材料且能形成带状切屑时。
避免积屑瘤的产生，主要控制切削用量中的切削速度。
10．在切削用量中，影响切削力大小最显著的是背吃刀量，影响切削温度大小最显著的是切削速度。
11．切削用力常分解到三个相互垂直的方向上：主切削力与主切削刃上某点的切削速度方向一致；与工件轴线平行的为进给抗力；与工件半径方向一致的是切深抗力力。
12．从提高刀具耐用度出发，粗加工时选择切削消量的顺序应是背吃刀量、进给量、切削速度。
13．孔加工中，镗床主要用于箱体类零件上孔系的加工。
14．在拉削加工中，主运动是拉刀的旋转，进给运动是靠拉刀的齿升量来实现的。
15．合理的刀具耐用度（寿命）包括最高生产率寿命与最低成本寿命两种。
16．转位车刀的切削性能比焊接车刀好（好，差），粗加工孔时，应选择麻花钻（拉刀、麻花钻）刀具。
17．当主偏角增大时，刀具耐用度增加（增加，减少），当切削温度提高时，耐用度减
少（增加、减少）。
18．当工件材料硬度提高时，切削力增加（增加，减少）；当切削速度提高时，
切削变形减少（增加、减少）。
19．进给量越大，表面粗糙度值愈高（愈高，愈低）；精加工孔时，应选择拉刀（拉刀、麻花钻）刀具。
20．说明下表所列情况的主运动和进给运动(用→表示直线运动，用→→表示间歇直线运动；用⋂表示旋转运动)。
21．金属切削过程中切削力的来源主要有两个，即变形抗力和摩擦阻力。
22．刀具耐用度是指，刀具从开始切削至磨损量达到规定的磨钝标准为止的总的切削时间。
二、选择题
1、试选择制造下列刀具的材料：麻花钻( C )；手用铰刀(B )；整体圆柱铣刀( D )；镶齿端铣刀刀齿( D )；锉刀( A )。
A．碳素工具钢；B、合金工具钢；C高速钢；D．硬质合金。
2、在正确刃磨刀具和合理采用切削液的情况下，车削工件外圆面。
试根据下列给定的工件材料、待加工表面直径dw和主轴转速n，判断可能产生积屑瘤的是( ) A．HT200，dw＝30mm，n＝360r／mm；B．40Cr，dw＝20mm，n＝45r／min；
C．45钢，dw＝45mm，n＝173r／min D．45钢，dw ＝100mm，n ＝360r／min
3、分别用如图所示的四把车刀车削工件外圆面，除车刀主偏角不等外，其余条件均相同，其中径向力Fy最小的是( D )，切削温度最低的是( A )；刀具磨损最慢的是( A )；已加工表面粗糙度Ra值最小的是( A )。
4、圆柱孔加工机床有( B、D、E ) 图7
(a) (b) (c) (d)
A．刨床B、钻床C、插床D、镗床E、磨床
5、大型箱体零件上的孔系加工，最适用的机床是(C)
A．钻床B．拉床C镗床D、立式车床
6、加工平面的机床有( B、D )。
A、万能磨床B．铣床C．钻床D、刨床E、拉床
7、能用于成型面加工的机床有( A、B、D )
A、车床
B、铣床C．钻床D、刨床E、磨床
8、加工花键孔可采用的办法是( D )。
A．车削B．钻削C、拉削D、铣削
9、消耗功率但影响工件精度的切削分力是（ A ）
A 、进给力B、背向力C、主切削力D、总切削力
10、切削用量对切削温度的影响程度由大到小排列是（B ）
A、vc→ ap→f
B、vc →f →ap
C、f→ap→vc
D、ap→ f→ vc
11、刃倾角的功用之一是控制切屑流向，若刃倾角为负，则切屑流向为（A ）
A 流向已加工表面
B 流向待加工表面
C 沿切削刃的法线方向流出
12、增大( C )对降低表面粗糙度有利。
A、进给量
B、主偏角
C、副偏角
D、刃倾角
13、CM1632中的M表示（ B ）
A、磨床
B、精密
C、机床类别的代号
14、影响刀尖强度和切屑流动方向的刀具角度是：（D）
A、主偏角；
B、前角；
C、副偏角；
D、刃倾角；
E、后角
15、刀具磨钝标准通常按照（ B ）的磨损值制定标准。
A、前刀面
B、后刀面 C.、前角 D、后角
16、车床加工钢件时希望的切屑是（ A ）。
A、带状切屑
B、挤裂切屑
C、单元切屑
D、崩碎切屑
17、影响切削加工时切屑形状的切削用量三要素中，（ C ）影响最大。
A、切削速度
B、进给量
C、背吃刀量
18、车削用量的选择原则是：粗车时，一般（ A ），最后确定一个合适的切削速度v。
A、应首先选择尽可能大的吃刀量a p，其次选择较大的进给量f；
B、应首先选择尽可能小的吃刀量a p，其次选择较大的进给量f；
C、应首先选择尽可能大的吃刀量a p，其次选择较小的进给量f；
D、应首先选择尽可能小的吃刀量a p，其次选择较小的进给量f。
19、分析切削层变形规律时，通常把切削刃作用部位的金属划分为（ C ）变形区。
A、二个；
B、四个；
C、三个；
D、五个。
20、周铣时用（ C）方式进行铣削，铣刀的耐用度较高，获得加工面的表面粗糙度值也较小。
A、对称铣
B、逆铣
C、顺铣
D、立铣
三、判断题：(在正确的题后打“√”，在错误的题后打“×”)
1、刀具前角愈大，切屑变形程度就愈大。
(×)
2、前角大，刀刃锋利；后角愈大，刀具后刀面与工件摩擦愈小，因而在选择前角和后角时，
应采用最大前角和后角。
(×)
3、切削钢件时，因其塑性较大，故切屑成碎粒状。
( ×)
4、为避免积屑瘤的产生．切削塑性材料时，应采用中速切削。
( ×)
5、积屑瘤的产生在精加工时要设法避免，但对粗加工有一定的好处。
( )
6、顺铣和逆铣的区别在于铣床主轴的旋转方向不同。
( ×)
7、在普通铣床上周铣时，因顺铣有窜动现象，所以，一般采用逆铣。
( √)
8、拉削加工由于主运动速度较低，故不适于大量生产。
( ×)
9、计算车外圆的切削速度时，应按照已加工表面的直径数值，而不应按照待加工表面的直
径数值进行计算。
(×)
10、刀具前角是前刀面与基面的夹角，在正交平面中测量。
(√)
11、刀具后角是主后刀面与基面的夹角，在正交平面中测量。
(×)
12、工艺系统刚度较差时(如车削细长轴)，刀具应选用较大的主偏角。
(√ )
13、硬质合金受制造方法的限制，目前主要用于制造形状比较简单的切削刀具。
(√ )
14、金刚石刀具不宜加工铁系金属，主要用于精加工有色金属。
()
15、粗加工时产生积屑瘤有一定好处，故常采用中等切速粗加工；精加工时必须避免积屑瘤
的产生，故切削塑性金属时，常采用高速或低速精加工。
(√ )
16、在切削用量中，对切削热影响最大的是背吃刀量(切削深度) (× )
17、切削用量、刀具材料、刀具几何角度、工件材料和切削液等因素对刀具耐用度都有影响，
其中切削速度影响最大。
(√ )
18、cA6140型机床是最大工件回转直径为140mm的卧式车床。
(× )
19、x5020立式升降台铣床的工作台面宽度为200mm。
(√ )
20、一把新刃磨刀具从开始切削至达到磨损限度所经过的总的切削时间称为刀具寿命。
(√ )
四、作图题：
用适宜位置的剖面图和视图表示出如下数值的外圆车刀几何角度：γ0=-25°，α0＝10°，
Kr＝90°，Kr'＝5°，λs＝一10°。
五、问答题
1、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。
2、试述刀具磨损的种类及磨损过程。
六、计算题
1．车削外圆面，已知工件转速n＝320r／min，n，车刀移动速度v＝64mm／min，其他条
件如图13所示，试求切削速度、进给量、切削深度，切削厚度、切削宽度及切削面积。
图13。
