1）压力输出方式为可调式的输出结构，符合各种机器的需求，可做出相对压力的匹 配调整。
2）附有油位检知装置，测知储油箱内供油的存量，适时反应回报，连接应变动作。 3）即时需求按键装置，可使机器在刚开始使用时，便立即得到应有的油量，减少不
必要的摩擦。 4）深入底部吸油，使得出油功率大为提高，并能清除油管中空气间隔的缺失。 5）配有油压检知装置（1～0.3 MPa）特性，可检测下列漏失：
液压能的装置。 2）执行元件--液压缸或液压马达，是将油液的液压能转换为驱动工作部件的机械能装
置。实现直线运动的执行元件叫做液压缸；实现旋转运动的执行元件 叫做液压马达。 3）控制元件--各种控制阀，如方向控制阀、压力控制阀、流量控制阀等，用以控制、调
节液压系统中油液的流动方向、压力和流量，以满足执行元件运动的要求。 4）辅助元件--包括油箱、过滤器、蓄能器、热交换器、压力表、管件和密封装置等。 5）工作介质--液压油，通过它进行能量的转换、传递和控制。
压铸机结构及原理
力劲科技(天津）有限公司 技术支援部
冷室压铸机结构
如图1-5所示为卧式冷室压铸机构成图，它由柱架、 机架、压射、液压、电气、润滑、冷却、安全防护 等部件组成。按机器零、部件组成的功能分类，我 们将卧式冷室压铸机分成合模、压射、液压传动、 电气控制、安全防护五大类。下面以力劲机械厂有 限公司生产的DCC280卧式冷室压铸机为例进行结 构分析。
气囊式蓄能器中氮气和液体由密封的 弹性胶囊分开，氮气装在胶囊中，胶 囊装在钢质容器内，使预压气体不能 泄漏出来。它的工作特点是感应灵敏、 迅速，运行惯性低。气囊式蓄能器的 结构如图1-13所示。
图1-13 气囊式蓄能器结构 1--充气阀 2--皮气囊 3--钢质容器 4--盘形阀 5--液体接头
冷室压铸机工作原理

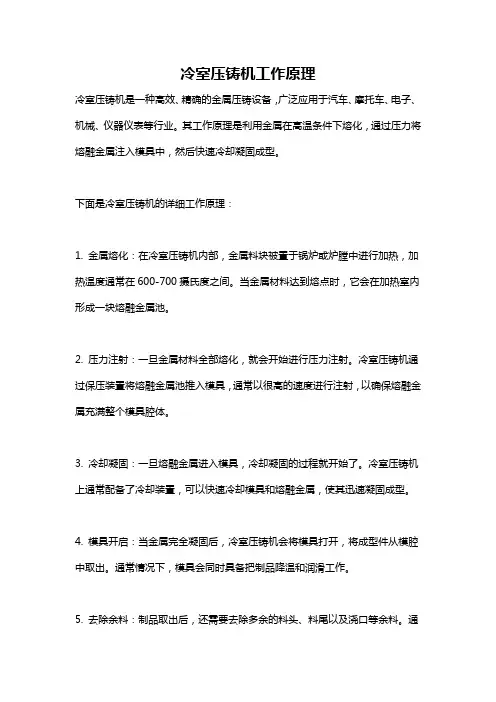

冷室压铸机工作原理
冷室压铸机是一种高效、精确的金属压铸设备，广泛应用于汽车、摩托车、电子、机械、仪器仪表等行业。
其工作原理是利用金属在高温条件下熔化，通过压力将熔融金属注入模具中，然后快速冷却凝固成型。
下面是冷室压铸机的详细工作原理：
1. 金属熔化：在冷室压铸机内部，金属料块被置于锅炉或炉膛中进行加热，加热温度通常在600-700摄氏度之间。
当金属材料达到熔点时，它会在加热室内形成一块熔融金属池。
2. 压力注射：一旦金属材料全部熔化，就会开始进行压力注射。
冷室压铸机通过保压装置将熔融金属池推入模具，通常以很高的速度进行注射，以确保熔融金属充满整个模具腔体。
3. 冷却凝固：一旦熔融金属进入模具，冷却凝固的过程就开始了。
冷室压铸机上通常配备了冷却装置，可以快速冷却模具和熔融金属，使其迅速凝固成型。
4. 模具开启：当金属完全凝固后，冷室压铸机会将模具打开，将成型件从模腔中取出。
通常情况下，模具会同时具备把制品降温和润滑工作。
5. 去除余料：制品取出后，还需要去除多余的料头、料尾以及浇口等余料。
通
常可以通过剪切、砂磨等方式去除。
6. 处理表面和检验：成型件可能在成型过程中产生一些表面缺陷，如气孔、疏松等。
所以需要对成型件进行处理，以提高表面质量。
同时，还需要对成型件进行尺寸和质量检验。
综上所述，冷室压铸机工作的主要原理是利用熔融金属的流动性，通过注射压力将熔融金属注入模具腔体中，并在快速冷却凝固的过程中实现成型。
这种工艺方法可以生产出形状复杂、尺寸精确、结构坚固的金属制品，是目前非常重要的金属成型技术之一。

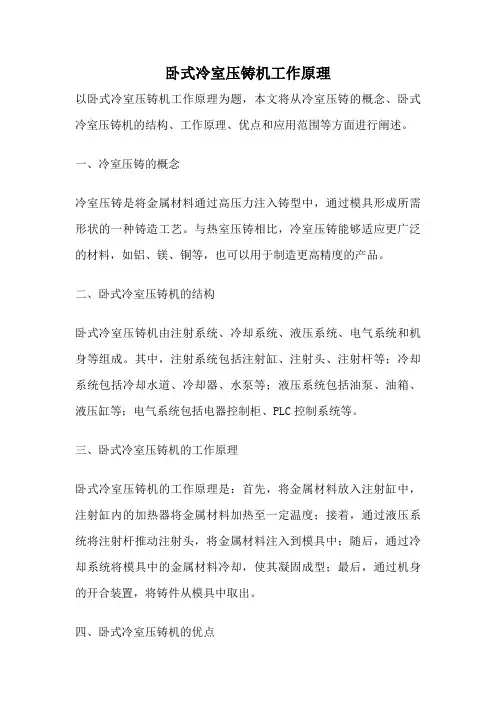

卧式冷室压铸机工作原理
卧式冷室压铸机工作原理以卧式冷室压铸机工作原理为题，本文将从冷室压铸的概念、卧式冷室压铸机的结构、工作原理、优点和应用范围等方面进行阐述。
一、冷室压铸的概念冷室压铸是将金属材料通过高压力注入铸型中，通过模具形成所需形状的一种铸造工艺。
与热室压铸相比，冷室压铸能够适应更广泛的材料，如铝、镁、铜等，也可以用于制造更高精度的产品。
二、卧式冷室压铸机的结构卧式冷室压铸机由注射系统、冷却系统、液压系统、电气系统和机身等组成。
其中，注射系统包括注射缸、注射头、注射杆等；冷却系统包括冷却水道、冷却器、水泵等；液压系统包括油泵、油箱、液压缸等；电气系统包括电器控制柜、PLC控制系统等。
三、卧式冷室压铸机的工作原理卧式冷室压铸机的工作原理是：首先，将金属材料放入注射缸中，注射缸内的加热器将金属材料加热至一定温度；接着，通过液压系统将注射杆推动注射头，将金属材料注入到模具中；随后，通过冷却系统将模具中的金属材料冷却，使其凝固成型；最后，通过机身的开合装置，将铸件从模具中取出。
四、卧式冷室压铸机的优点卧式冷室压铸机相对于其它压铸机的优点在于：一是卧式结构能够有效避免铸件变形，保证铸件的精度和质量；二是注射系统采用了双缸结构，注射精度高，能够满足高精度铸件的需求；三是液压系统采用了比例控制，能够更好地控制压力和流量，保证铸件的稳定性和一致性。
五、卧式冷室压铸机的应用范围卧式冷室压铸机广泛应用于汽车、摩托车、航空航天、电子通讯、机械制造等领域。
其主要用途是生产各种铝合金、镁合金、铜合金等金属铸件，包括汽车发动机缸盖、变速箱壳体、摩托车发动机外壳、飞机发动机叶轮等。
卧式冷室压铸机是一种高效、精准、稳定的金属铸造设备，具有广泛的应用前景。
在日常生活和生产中，我们可以看到许多应用了卧式冷室压铸机生产的高质量铸件，其重要性不言而喻。
压铸机高压点冷机工作原理
压铸机高压点冷机工作原理压铸机高压点冷机是压铸机的一个重要组成部分，它的作用是在压铸过程中，通过喷射冷却剂来降低模具温度，保证产品的质量和生产效率。
本文将详细介绍压铸机高压点冷机的工作原理。
一、高压点冷机的结构和工作原理高压点冷机主要由冷却剂供应系统、喷嘴系统和控制系统三部分组成。
1. 冷却剂供应系统冷却剂供应系统是高压点冷机的核心部分，它主要由冷却剂储罐、冷却剂泵和冷却剂管路组成。
冷却剂储罐内存放着冷却剂，通过冷却剂泵将冷却剂输送到喷嘴系统。
冷却剂管路连接着冷却剂储罐和喷嘴系统，确保冷却剂顺利供应。
2. 喷嘴系统喷嘴系统是将冷却剂喷射到模具上的部分，它主要由喷嘴、喷嘴支架和连接管组成。
冷却剂通过喷嘴喷射出来，形成冷却剂雾化，冷却模具表面。
喷嘴支架用于支撑喷嘴，连接管将冷却剂从冷却剂供应系统输送到喷嘴。
3. 控制系统控制系统是高压点冷机的大脑，它主要由压力传感器、温度传感器和控制器组成。
压力传感器用于监测冷却剂的压力，温度传感器用于监测模具的温度。
控制器根据传感器的反馈信号，控制冷却剂的喷射时间和喷射量，以达到最佳的冷却效果。
二、高压点冷机的工作流程高压点冷机在压铸过程中的工作流程如下：1. 开始当压铸机开始工作时，高压点冷机也开始工作。
控制器接收到压力传感器和温度传感器的信号后，根据预设的参数，控制冷却剂的喷射时间和喷射量。
2. 喷射冷却剂冷却剂通过喷嘴喷射出来，形成冷却剂雾化，冷却模具表面。
喷射时间和喷射量根据模具的形状和材料来确定，以保证冷却效果和生产效率。
3. 冷却冷却剂喷射到模具上后，通过吸热蒸发的方式，将模具表面的热量带走，降低模具温度。
同时，冷却剂也会冲洗模具表面的杂质和气泡，保证产品的质量。
4. 停止当压铸过程结束后，高压点冷机也停止工作。
控制器停止喷射冷却剂，待模具温度降低后，压铸机可以进行下一次压铸。
三、高压点冷机的优势和应用高压点冷机具有以下优势：1. 提高产品质量：通过喷射冷却剂，可以降低模具温度，减少产品的缩孔、气孔等缺陷，提高产品的密实性和表面质量。
压铸机铸造原理
一、压铸机铸造原理1、压铸机压射部的结构压铸机的压射（铸造）简单来说正如图1所示。
通常设定铸造条件是通过压铸机上速度、压力以及速度的切换位置的调整，其他方面可在模具上进行调整。
通过以下各项目的计算方法，说明一下压铸机的铸造构成。
φD = 压射油缸直径mmφd = 冲头直径mmAh = 压射油缸断层面积mm2Ap = 冲头断层面积mm2Ag = 浇口断层面积mm2A1 = 铸造面积mm2Fs = 压射力kNPh = 油压压力(蓄能器压力）Mpap = 铸造压力（压射压力）MpaF1 = 开模力kNFd = 锁模力kNVg = 浇口速度m/sVp = 压射速度m/s2、压射力和铸造压力所以产品上所负压力可以通过压射力除以冲头断层面积计算出来的。
Fs压铸机的压射力(压射油缸的推动力）Fs＝油压压力Ph×压射油缸断层面积Ah（kN)铸造压力Pp（至产品的压力或比压）Pp＝油压压力Ph×压射油缸断层面积Ah/冲头断层面积Ap＝压射力Fs/冲头断层面积Ap所以产品上所负压力可以通过压射力除以冲头断层面积计算出来的。
Fs压铸机的压射力(压射油缸的推动力）Fs＝油压压力Ph×压射油缸断层面积Ah（kN)铸造压力Pp（至产品的压力或比压）Pp＝油压压力Ph×压射油缸断层面积Ah/冲头断层面积Ap＝压射力Fs/冲头断层面积Ap3、高速压射速度与浇口速度下图伯努利定理可以表达出压铸机的压射速度与浇口速度的关系。
也就是说：通过流量Q＝流速V×断层面积A的公式计算出来。
其入口和出口的流量相等。
Q＝V1A1=V2A2这个时候A1是冲头断层面积、A2是浇口断层面积、V1是压射速度、V2是浇口速度。
压射速度Vp×冲头断层面积Ap＝浇口速度Vg×浇口断层面积Ag浇口速度Vg：Vg（V2)＝压射速度Vp（V1)×冲头断层面积Aｐ（A1)/ 浇口断层面积Ag（A2)(ｍ/s)铝合金压铸时浇口速度可以参考表(1)进行设定。
多滑块压铸机工作原理
多滑块压铸机工作原理朋友，今天咱们来唠唠多滑块压铸机的工作原理呀。
这多滑块压铸机啊，就像是一个超级厉害的魔法制造机呢！咱先说说它的基本构成部分吧。
多滑块压铸机有一个很重要的部分叫压射系统。
这个压射系统啊，就像是一个大力士的手臂。
它负责把液态的金属用力地推进模具里面去。
你想啊，液态金属就像一群调皮的小液滴，在压射系统这个大力士的推动下，就只能乖乖地朝着模具的方向跑啦。
这里面有个压射缸，就像大力士手臂上的肌肉，一收缩一伸展，就产生了强大的压力，把金属液给挤出去。
再说说模具部分。
模具就像是一个精致的小房子，专门给液态金属打造的。
多滑块压铸机的模具可不像普通的东西，它有好几个滑块呢。
这些滑块就像是小房子的可活动的墙。
在压铸之前，这些滑块会先摆好一个特定的造型，就像小房子的墙搭好了框架一样。
每个滑块都有自己的任务，它们组合在一起就形成了一个完整的、有着复杂形状的型腔。
这个型腔啊，就是液态金属即将要变成的形状的模子啦。
比如说，如果要压铸一个有着很多弯弯绕绕形状的小零件，这些滑块就能巧妙地组合出对应的形状来。
当压射系统把液态金属推进模具的时候呢，这就像是给这个小房子里注水一样。
液态金属会充满整个型腔。
这个时候啊，模具周围还有冷却系统在工作呢。
冷却系统就像是小房子的空调，不过它是用来降温的。
它会快速地把液态金属的热量带走，让液态金属迅速地凝固。
你可以想象那些液态金属小液滴本来还热热闹闹地到处跑呢，突然被冷却系统这么一冻，就只能老老实实地待在原地，变成了固体。
而且哦，多滑块压铸机在整个压铸过程中，各个部分的配合那叫一个默契。
就像一个小团队一样。
压射系统、模具、冷却系统，它们之间就像好朋友一样互相配合。
如果压射系统推送的力量不合适，那液态金属可能就不能很好地充满型腔；要是模具的滑块没调整好，那压铸出来的零件形状就不对；要是冷却系统不给力，金属凝固得慢，那就会影响整个压铸的效率和质量。
等液态金属凝固成了我们想要的形状之后呢，滑块就开始动起来啦。
压铸机的工作原理与本体结构
第2章压铸设备2.1 压铸机的工作原理与分类2.1.1 压铸成型特点熔融合金在高压、高速条件下充型，并在高压下冷却凝固成型的一种精密铸造方法。
压铸特点：①压铸件尺寸精度和表面质量高；②压铸件表层组织致密，硬度和强度较高，表层较耐磨。
③可采用镶铸法简化装配和制造工艺；④生产率高，易实现机械化和自动化；⑤由于压铸速度极快，型腔气体难于完全排除，厚壁难以补缩，使压铸件易出现气孔和缩松；⑥压铸模具结构复杂、材料及加工的要求高。
2.1.2 压铸机的分类、型号1．分类按熔炼炉设置、压射装置、锁模装置布局等。
热压室压铸机卧式冷压室压铸机立式冷压室压铸机全立式冷压室压铸机2．型号J1113BJ表示金属性铸造设备；第一位数字表示所属列，共有两列，“1”为冷压室，“2”为热压室；第二位数字表示所属“组”，共有9组，“1”表示卧式，“5”表示立式；第二位数字后数字表示锁模力的1/100kN;型号后的字母表示第几次改型设计。
2.1.3 压铸机的工作原理2.1.3.1 热压室压铸机热压室压铸机工作原理图1-动模；2-定模；3-喷嘴；4-压射冲头；5-压室；6-坩埚a-压室通道；b-鹅颈嘴；c-鹅颈通道压射部分与金属熔化部分连为一体，并浸在金属液中。
鹅颈嘴b的高度应比坩埚内金属液最高液面略高，使金属液不致自行流入模腔。
模具闭合。
压射时，冲头向下封住通道a时，压室、鹅颈通道、模腔构成密闭系统。
冲头以一定的推力和速度将金属液压入模腔，充满型腔并保压适当时间后，冲头提升复位。
2.1.3.2 立式冷压室压铸机锁模部分呈水平设置，负责模具的开、合及压铸件的顶出。
压射部分呈垂直设置，压室与金属熔炉分开。
压铸时，模具闭合，舀取一定金属液倒入压室，反料冲头应上升堵住浇道b，以防金属液自行流入模腔。
当压射冲头下降接触金属液时，返料冲头随压射冲头下移，使压射室与模具浇道相通，金属液迅速充满模腔a 。
冷却后，压射冲头上升复位，反料冲头往上移动，切断余料e并将其顶出压室，接着开模顶出压铸件。
2024压铸机及周边设备自动化设备培训教学PPT课件
压铸机及周边设备自动化设备培训教学PPT课件目录CONTENCT •设备概述与原理•设备安装与调试技巧•操作维护与保养知识培训•自动化技术应用实例分析•安全生产管理与环境保护要求•培训效果评估与持续改进计划01设备概述与原理压铸机基本结构及功能压铸机主体结构包括合模机构、压射机构、液压系统、电气控制系统等部分。
压铸机功能实现金属液的高速压射成型，生产各种精密压铸件。
关键部件介绍如压铸型、压室、冲头、浇口套等，及其在压铸过程中的作用。
熔化炉定量给汤机喷雾机取件机周边设备种类与用途用于金属材料的熔化和保温，提供压铸生产所需的液态金属。
精确控制每次压铸的金属液量，确保产品质量稳定。
对压铸件进行喷雾冷却，缩短生产周期，提高生产效率。
自动或半自动取件，减轻工人劳动强度，提高生产安全性。
01020304自动化生产线机器人应用传感器及检测技术信息化管理系统自动化设备在压铸生产中应用实时监控压铸过程中的温度、压力、速度等参数，确保产品质量稳定。
用于取件、打磨、去毛刺等后处理工序，提高生产效率和产品质量。
实现压铸生产流程的自动化，包括上料、压铸、下料、检测等环节。
实现压铸生产过程的信息化管理，提高生产管理水平。
压铸机工作原理自动化设备工作原理操作流程安全操作规程工作原理及操作流程简介通过液压系统驱动合模机构和压射机构，实现金属液的高速压射成型。
包括设备启动、参数设置、模具安装、生产监控、故障排除等步骤。
通过电气控制系统驱动各执行机构，实现自动化生产线的协同工作。
强调设备操作过程中的安全注意事项，确保人员和设备安全。
02设备安装与调试技巧现场选址布局规划考虑设备尺寸、重量及操作空间需求，合理规划设备安装区域。
确保设备周边无障碍物，方便操作人员通行及设备维修。
根据设备工作环境要求，选择适当的照明、通风和防尘设施。
仔细阅读设备安装说明书，了解设备结构、性能及安装要求。
按照厂家提供的安装顺序进行安装，确保设备安装牢固、平稳。
