工业组态软件应用技术项目化教程项目一组态软件应用技术先导知识学习共17页
MCGS 项目1：组态软件入门
NO.6
工控组态软件种类和功能
第一章 组态软件概述
国外：美国的Wonderware公司研制的Intouch、Intellution 公司 的FIX系统、德国西门子的WinCC等。
国内：昆仑公司的MCGS、亚控公司的KingView组态王、三维 公司的力控等。
这些组态软件都能完成类似的功能：采用类似资源浏览器 的窗口结构；能对工业控制系统中的各种资源（设备、标签量 、画面、控制流程等）进行配置和编辑；提供多种数据设备驱 动程序；使用脚本语言提供二次开发的功能，等等。
NO.24
MCGS组态软件构成
组态完成，就 可以离开组态 环境而独立运 行在监控计算 机上。
第一章 组态软件概述
相当于一套完整的工 具软件，它帮助用户 设计和构造自己的应 用系统，用户的所有 组态配置过程都在这 里进行。
用户组态生 成的结果， 是一个数据 库文件。
是一个独立的运行系 统，它按照组态结果 数据库中用户指定的 方式进行各种处理， 完成用户组态设计的 目标和功能。
NO.4
工控组态软件
第一章 组态软件概述
组态(Configuration)软件是用应用软件中提供的工具、方 法、完成工程中某一具体任务的软件。 工控组态软件是指在数据采集与过程控制中使用的专用软 件，它们是在自动控制系统监控层一级的软件平台和开发环境 ，为用户提供快速构建工业自动控制系统监控功能的一种软件 工具。 组态软件一般用于自动控制系统的监控层，提供了监控层 的软件平台和开发环境，通过灵活的组态方式，可使用户快速 构建工业自动控制系统监控功能。
对监控系统运 行流程进行控 制的方法和条 件，它能够对 系统执行某项 操作和实现某 种功能进行有 条件的约束。
NO.11

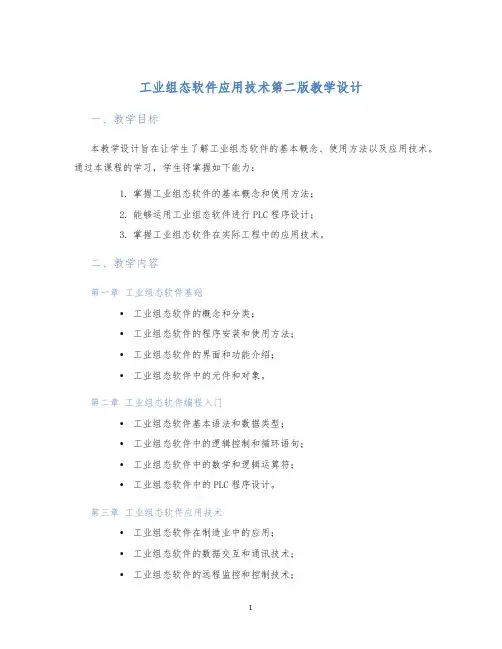

工业组态软件应用技术第二版教学设计
工业组态软件应用技术第二版教学设计一、教学目标本教学设计旨在让学生了解工业组态软件的基本概念、使用方法以及应用技术。
通过本课程的学习，学生将掌握如下能力：1.掌握工业组态软件的基本概念和使用方法；2.能够运用工业组态软件进行PLC程序设计；3.掌握工业组态软件在实际工程中的应用技术。
二、教学内容第一章工业组态软件基础•工业组态软件的概念和分类；•工业组态软件的程序安装和使用方法；•工业组态软件的界面和功能介绍；•工业组态软件中的元件和对象。
第二章工业组态软件编程入门•工业组态软件基本语法和数据类型；•工业组态软件中的逻辑控制和循环语句；•工业组态软件中的数学和逻辑运算符；•工业组态软件中的PLC程序设计。
第三章工业组态软件应用技术•工业组态软件在制造业中的应用；•工业组态软件的数据交互和通讯技术；•工业组态软件的远程监控和控制技术；•工业组态软件的实时显示和调试技术。
三、教学方法1.讲解法：对于工业组态软件的概念、使用方法、编程基础等知识点，教师采用讲解法进行讲解。
2.演示法：对于工业组态软件的实际应用技术，教师通过演示操作进行展示。
3.实践法：学生进行课上的实验操作，巩固工业组态软件编程的基本技巧。
4.讨论法：引导学生对于工业组态软件的应用场景展开讨论。
四、教学评价1.平时作业：根据学生的实际情况，教师布置相应的实验和作业，以加深学生对于工业组态软件的认识和理解。
2.期末考试：根据课程的教学目标，针对知识点进行考核。
五、教学资源1.PPT教学课件：教师准备相应的PPT课件，进行课堂展示。
2.实验课程：学校实验室提供相应的实验课程，供学生学习和实践。
3.参考资料：教师为学生提供相应的教材和参考书籍，供学生参考。
六、参考资料1.梅锋等. 工业组态软件编程与实践[M]. 机械工业出版社, 2014.2.赵颖等. 工业组态软件应用技术[M]. 电子工业出版社, 2018.3.陈俊等. 工业自动化控制基础[M]. 机械工业出版社, 2020.4.葛广来等. 工业大数据与智能制造应用[M]. 科学出版社, 2019.以上为本教学设计的详细内容，希望能够帮助学生更好的了解和掌握工业组态软件的基本知识和应用技术。

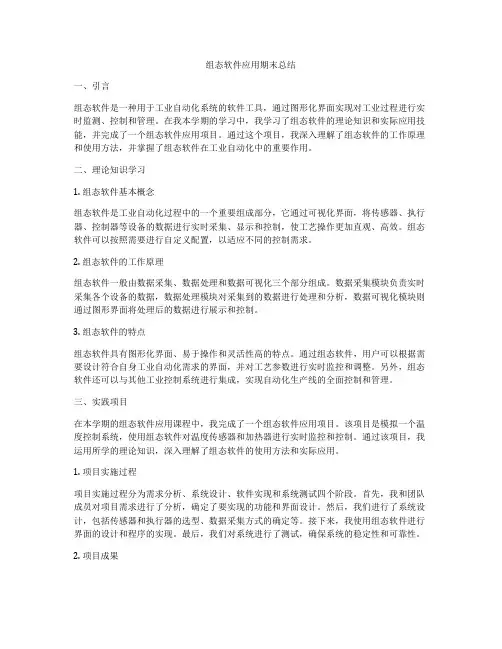

组态软件应用期末总结
组态软件应用期末总结一、引言组态软件是一种用于工业自动化系统的软件工具，通过图形化界面实现对工业过程进行实时监测、控制和管理。
在我本学期的学习中，我学习了组态软件的理论知识和实际应用技能，并完成了一个组态软件应用项目。
通过这个项目，我深入理解了组态软件的工作原理和使用方法，并掌握了组态软件在工业自动化中的重要作用。
二、理论知识学习1. 组态软件基本概念组态软件是工业自动化过程中的一个重要组成部分，它通过可视化界面，将传感器、执行器、控制器等设备的数据进行实时采集、显示和控制，使工艺操作更加直观、高效。
组态软件可以按照需要进行自定义配置，以适应不同的控制需求。
2. 组态软件的工作原理组态软件一般由数据采集、数据处理和数据可视化三个部分组成。
数据采集模块负责实时采集各个设备的数据，数据处理模块对采集到的数据进行处理和分析，数据可视化模块则通过图形界面将处理后的数据进行展示和控制。
3. 组态软件的特点组态软件具有图形化界面、易于操作和灵活性高的特点。
通过组态软件，用户可以根据需要设计符合自身工业自动化需求的界面，并对工艺参数进行实时监控和调整。
另外，组态软件还可以与其他工业控制系统进行集成，实现自动化生产线的全面控制和管理。
三、实践项目在本学期的组态软件应用课程中，我完成了一个组态软件应用项目。
该项目是模拟一个温度控制系统，使用组态软件对温度传感器和加热器进行实时监控和控制。
通过该项目，我运用所学的理论知识，深入理解了组态软件的使用方法和实际应用。
1. 项目实施过程项目实施过程分为需求分析、系统设计、软件实现和系统测试四个阶段。
首先，我和团队成员对项目需求进行了分析，确定了要实现的功能和界面设计。
然后，我们进行了系统设计，包括传感器和执行器的选型、数据采集方式的确定等。
接下来，我使用组态软件进行界面的设计和程序的实现。
最后，我们对系统进行了测试，确保系统的稳定性和可靠性。
2. 项目成果通过该项目，我们成功实现了一个温度控制系统的模拟。
工业控制组态软件及应用
实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。
3、掌握项目项目创建的步骤。
二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。
《工业控制组态软件应用技术》电子教案 项目五 命令语言
• 任务一 命令语言的类型 • 任务二 命令语言语法
下一页 返回
任务一 命令语言的类型
• 5.1.1任务目标
• 熟悉组态王中命令语言的类型，掌握各种命令语言编辑器的使用方法。
• 5.1.2任务分析
• 组态王中的命令语言在语法上类似C语言，工程人员可以利用命令语 言来增强应用程序的灵活性、处理一些算法和操作等。
上一页 下一页 返回
任务一 命令语言的类型
• 其中应用程序命令语言、热键命令语言、事件命令语言、数据改变 命令语言可以称为“后台命令语言”，它们的执行不受画面打开与否 的限制，只要符合条件就可以执行。另外可以使用运行系统中的菜单 “特殊\开始执行后台任务”和“特殊\停止执行后台任务”来控制所 有这些命令语言是否执行。而画面和动画连接命令语言的执行不受影 响。也可以通过修改系统变量“$启动后台命令语言”的值来实现上 述控制，该值置0时停止执行，置1时开始执行。
• 命令语言都是靠事件触发执行的，如定时、数据的变化、键盘键的 按下、鼠标的点击等。根据事件和功能的不同，包括应用程序命令语 言、热键命令语言、事件命令语言、数据改变命令语言、自定义函数 命令语言、动画连接命令语言和画面命令语言等。命令语言具有完备 的词法语法查错功能和丰富的运算符、数学函数、字符串函数、控件 函数、SQL函数和系统函数。
上一页 下一页 返回
任务一 命令语言的类型
• 2.数据改变命令语言 • 数据改变命令语言只链接到变量或变量的域。在变量或变量的域的值
变化到超出数据字典中所定义的变化灵敏度时，它们就被执行一次。 • 在工程浏览器的目录显示区，选择“文件\命令语言\数据改变命令语
言”，在右侧目录内容显示区双击“新建”图标，弹出数据改变命令 语言编辑器。在“变量〔域〕”输入栏中输入一个变量名称或者变量 的域名称，在命令语言编辑区中输入命令语言程序。当连接的变量的 值发生变化时，系统会自动执行该命令语言程序。 • 3.事件命令语言 • 事件命令语言是指当规定在事件发生、存在、消失时分别执行的程序。 离散变量名或表达式都可以作为事件。
组态软件的基本概念和应用
组态软件的基本概念和应用组态软件（SCADA）是一种用于监控和控制过程的软件工具。
它成为工业自动化领域中不可或缺的一部分，广泛应用于各个行业，包括制造业、能源、水处理、交通等。
组态软件能够实时采集并处理各种传感器数据，还能以直观的方式展示给操作员，从而提供准确的信息支持和决策依据。
一、组态软件的基本概念组态软件由两个主要部分组成：人机界面（HMI）和后台控制系统。
人机界面允许操作员通过图形化方式与控制系统进行交互，并实时监控过程数据。
后台控制系统负责传输、处理和存储数据，并执行自动化控制命令。
1. 人机界面（HMI）人机界面是组态软件最直接的形式，通常以图形化的方式展示过程数据和控制界面。
操作员可以通过触摸屏、键盘或鼠标与HMI进行交互，包括监视数据、修改设备参数、开启或关闭设备等。
HMI的设计应该简单易用、直观明了，以提高操作员的工作效率和减少错误操作的发生。
2. 后台控制系统后台控制系统负责数据采集、处理和存储，并执行自动化控制命令。
它通常由一台或多台计算机组成，连接各种传感器和执行器。
后台控制系统的主要功能包括数据监测、警报通知、设备控制和数据存档等。
通过与人机界面的交互，操作员可以监视和控制整个过程。
二、组态软件的应用领域组态软件具有广泛的应用领域，以下是几个典型的例子：1. 制造业在制造业中，组态软件用于监控生产线的状态和运行情况。
它能够实时显示生产数据，如温度、压力、速度等，并提供警报功能，以便及时处理异常情况。
通过组态软件，生产厂商能够实现生产过程的优化和效率提升。
2. 能源行业组态软件在能源行业中的应用非常广泛。
从电力系统、水土环境到油气开采，组态软件都可以提供实时监控和控制功能，帮助运营人员及时处理设备故障、调整运行参数，以保证生产安全和高效。
3. 水处理组态软件在水处理领域发挥着重要作用。
它能够监控和控制污水处理、饮用水供应等过程，实时检测水质和水位，提供警报功能，保障水质安全。
工控组态技术及应用-MCGS模块一工控组态基础知识
模块一 工控组态基础知识
37
6) 现场总线控制系统 现场总线控制系统(Fieldbus Control System，FCS)是新 一代分布式控制结构，如图1-1-8所示。该系统改进了集散 控制系统成本高、各厂商产品的通信标准不统一而造成的不 能互连的弱点，采用工作站-现场总线智能仪表的两层结构 模式，完成了DCS中三层结构模式的功能，降低了成本，提 高了可靠性。国际标准统一后，它可实现真正的开放式互连 体系结构。
模块一 工控组态基础知识
40
由于计算机科学的飞速发展，计算机的存储能力、运算 能力都得到更进一步的发展，能够解决一般模拟控制系统解 决不了的难题，达到一般控制系统达不到的优异的性能指标。 在计算机控制算法方面，实现了最优控制、自适应、自学习 和自组织系统以及智能控制等先进的控制方法，为提高复杂 控制系统的控制质量，有效地克服随机扰动，提供了有力的 工具。
模块一 工控组态基础知识
38
图1-1-8 现场总线控制系统结构图
模块一 工控组态基础知识
39
近年来，由于现场总线的发展，智能传感器和执行器也 向数字化方向发展，用数字信号取代4 mA～20 mA电流信号， 为现场总线的应用奠定了基础。现场总线是连接工业现场仪 表和控制装置之间的全数字化、双向、多站点的串行通信网 络。现场总线被称为21世纪的工业控制网络标准。
上述过程不断重复，使被控变量稳定在设定值上。
模块一 工控组态基础知识
12
在计算机控制系统中，生产过程和计算机直接连接并受 计算机控制的方式称为在线方式或联机方式；生产过程不和 计算机相连且不受计算机控制，而是靠人进行联系并进行相 应操作的方式称为离线方式或脱机方式。
模块一 工控组态基础知识
《工业网络与组态技术》电子教案 项目1任务2
2023/11/5
8
工业网络与组态技术
三.MCGS嵌入版组态软件使用 2.MCGS嵌入版组态软件安装
项目一 基于MODBUS通信的电机速度控制 任务2 MCGS触摸屏认识及MCGS组态软件使用
2023/11/5
9
工业网络与组态技术
三.MCGS嵌入版组态软件使用 3.建立工程与下载工程 （1）建立工程
4
工业网络与组态技术
二.认识TPC7062K 触摸屏 2.TPC7062K外部接口 (2)串口引脚PIN定义
2023/11/5
项目一 基于MODBUS通信的电机速度控制 任务2 MCGS触摸屏认识及MCGS组态软件使用
接口 COM1 COM2
PIN
引脚定义
2
RS232 RXD
3
RS232 TXD
5
2023/11/5
项目一 基于MODBUS通信的电机速度控制 任务2 MCGS触摸屏认识及MCGS组态软件使用
项目 LAN（RJ45） 串口（DB9） USB1 USB2 电源接口
TPC7062K 以太网接口 1×RS232，1×RS485 主口可用于U盘、键盘 从口用于下载工程 24V DC ±20%
工业网络与组态技术
项目一 基于MODBUS通信的电机速度控制 任务2 MCGS触摸屏认识及MCGS组态软件使用
【任务目标】 本任务主要是通过完成TPC7062K与三菱FX3U的连接，学习使用TPC7062K和MCGS 嵌入版组态软件。掌握TPC7062K触摸屏与 PLC的接线方法及MCGS嵌入版组态软件 的组态使用和模拟运行。
2023/11/5
16
工业网络与组态技术
【任务实施】 1.硬件连接
