SPACECLAIM-使用SPACECLAIM文档

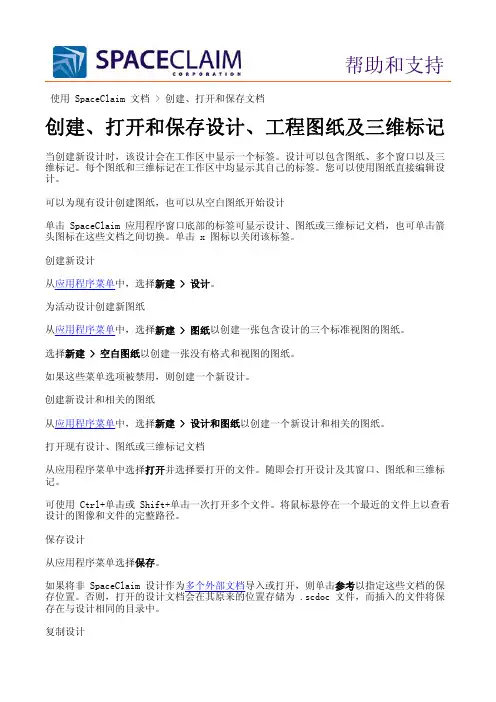

使用 SpaceClaim 文档 > 创建、打开和保存文档创建、打开和保存设计、工程图纸及三维标记当创建新设计时，该设计会在工作区中显示一个标签。
设计可以包含图纸、多个窗口以及三维标记。
每个图纸和三维标记在工作区中均显示其自己的标签。
您可以使用图纸直接编辑设计。
可以为现有设计创建图纸，也可以从空白图纸开始设计单击 SpaceClaim 应用程序窗口底部的标签可显示设计、图纸或三维标记文档，也可单击箭头图标在这些文档之间切换。
单击 x 图标以关闭该标签。
创建新设计从应用程序菜单中，选择新建 > 设计。
为活动设计创建新图纸从应用程序菜单中，选择新建 > 图纸以创建一张包含设计的三个标准视图的图纸。
选择新建 > 空白图纸以创建一张没有格式和视图的图纸。
如果这些菜单选项被禁用，则创建一个新设计。
创建新设计和相关的图纸从应用程序菜单中，选择新建 > 设计和图纸以创建一个新设计和相关的图纸。
打开现有设计、图纸或三维标记文档从应用程序菜单中选择打开并选择要打开的文件。
随即会打开设计及其窗口、图纸和三维标记。
可使用 Ctrl+单击或 Shift+单击一次打开多个文件。
将鼠标悬停在一个最近的文件上以查看设计的图像和文件的完整路径。

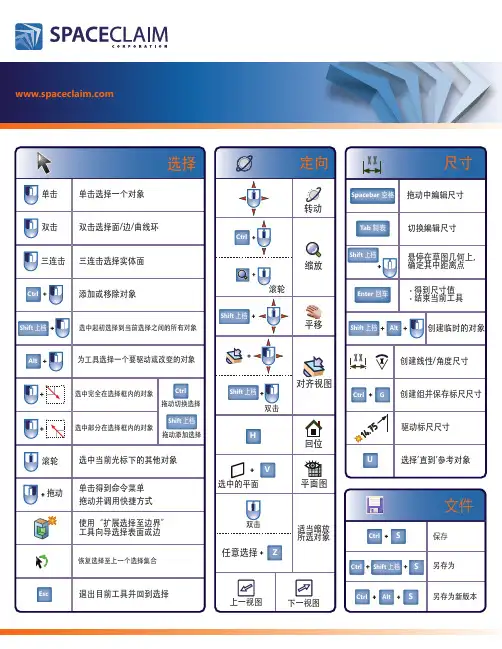

保存设计从应用程序菜单选择保存。
如果将非 SpaceClaim 设计作为多个外部文档导入或打开，则单击参考以指定这些文档的保存位置。
否则，打开的设计文档会在其原来的位置存储为 .scdoc 文件，而插入的文件将保存在与设计相同的目录中。
复制设计1 保存对外部部件所做的任何更改。
2 从应用程序菜单选择另存为并输入该设计的新名称。
3 如果想要保存一份副本并继续在原来的设计中工作，则选中另存为副本复选框。
将此方框留为未选中，则会关闭原来的设计并在设计窗口中显示新设计。
4 单击保存。
保存设计版本从应用程序菜单选择另存为 > 新版本。
保存的新版本可用于创建三维标记。
