数控铣工高级技师理论知识资料
数铣高级技师复习资料
数控铣工高级技师理论复习资料一、填空题1．在规定的条件下数控机床维持无故障工作的能力称为数控机床的可靠性。
2．材料牌号KTH300-06，其中06表示伸长率δ=6%。
3．数控机床每次开机后，在加工之前应首先进行回参考点操作返。
4．标准直齿圆柱齿轮分度圆压力角α＝20º。
5．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的道德观念、情操和品质。
6．300×300mm零件表面，加工工艺为粗铣－精铣－磨削，合理的磨削余量为0.2mm左右.。
7．一个从业人员既是的对象，也是为别人服务的主体。
8．由38CrMoAl制造的机床主轴，最终的热处理工艺应是。
9．计算机集成制造系统的英文缩写是。
10．规定产品或零部件制造过程和操作方法等的工艺文件称为。
11．为保证加工精度，数控加工中的编程误差应小于零件公差的。
12．铣刀的磨损过程可以分为个阶段。
13．插补运算的任务是确定刀具的。
14．当压下数控机床操作面板上“EMERGENCY STOP”按钮时，机床出现。
15．选择和应用ISO9000族标准最重要的原则是。
16．衡量数控机床的稳定性和可靠性的主要指标是MTBF，其中文含义是。
17．对所有表面都需要加工的零件，应选用作为粗基准。
18．夹具中的辅助支承，限制了工件的个自由度。
19．机电一体化的基本特征之一是系统控制。
20．经济合同发生纠纷后，当事人双方可在自愿互谅的基础上达成。
21．脉冲当量是数控机床的位移量最小设定单位，脉冲当量的取值越小，插补精度。
22．H62的平均含铜量约为。
23．在尺寸链中，能人为地控制或直接获得的环称为。
24．CAPP的中文含义是。
25．是每个职工都必须做到的最基本的岗位工作职责。
26．现代数控机床为适应高速快进与微量进给的要求，伺服系统的调速范围应。
27．是经济合同中权利和义务所共同指向的对象，应当明确、具体、肯定。
28．高速切削时，加工中心的刀柄以为宜。
车工(数控)技师和高级技师复习资料
数车车技工师和高级技师复习资料目录技师（高级技师）前言第一章国家职业标准第二章知识要求练习题第三章技能要求练习题第四章试题样卷第五章参考答案第一章国家职业标准一.基本要求1. 职业道德(1).职业道德是人们职业活动紧密联系的符合，职业特点所要求的道德准则、道德情操与道德品质的总和(2).职业道德具有行业性、广泛性、实用性、时代性的特点2．职业守则(1).遵守法律、法规和有关规定(2).爱岗敬业、具有高度的责任心(3).严格执行工作程序、工件规范、工艺文件和文件安全操作规程(4).工作认真负责、团结合作(5).爱护设备及工具、夹具、刀具、量具(6).着装整洁，符合规定；保持工作环境清洁有序，文明生产3. 基础知识（1）.基础理论知识1）.识图知识2）.公差与配合3）.常用金属材料几热处理知识4）.常用非金属材料知识（2）.机械加工知识1）.机械传动知识2）.机械加工常用设备知识（分类、用途）3）.金属切削常用刀具知识4）.典型零件（主轴、箱体、齿轮、等）的加工工艺5）.设备润滑及切削液的使用知识6）.工具、夹具、量具使用与维护知识（3）.钳工基础知识1）.划线知识2）.钳工操作知识（4）.电工知识1）.通用设备常用电器的种类及用途2）.电力拖动及控制原理基础知识3）.安全用电知识（5）.安全文明生产与环境保护知识1）.现场文明生产要求2）.安全操作与劳动保护知识（6）.质量管理知识1）.企业的质量方针2）.岗位的质量方针‘3）.岗位的质量保证措施与责任（7）.相关法律、法规知识1）.劳动法相关知识2）.合同法相关知识第二章知识要求练习题一、判断题（）1、液压传动系统在工作时，必须依靠油液内部的压力来传递运动。
（）2、双作用叶片泵转子每转一周，每个密封容积就完成两次吸油和压油。
（）3、流量控制阀节流口的水力半径小，受油温的影响小。
（）4、熔断器中熔体是由易熔金属铝、锡、铜、银、及其合金制成。
（）5、操作人员若发现电动机或电器有异常时，应立即停车修理，然后再报告值班电工。
数控铣工高级技师理论复习资料新要点
数控铣工高级技师理论复习资料一、单项选择题1.职业道德是指从事一定职业的人们在职业实践活动中所应遵循的( )和规范，以及与之相应的道德观念、情操和品质。
A、企业标准B、培训要求C、职业原则D、招聘条件2.职业道德的内容包括( )。
A、从业者的工作计划B、职业道德行为规范C、从业者享有的权利D、从业者的工资收入3.关于创新的论述，正确的是( )。
A、创新就是出新花样B、创新就是独立自主C、创新是企业进步的灵魂D、创新不需要引进外国的新技术4.为了清晰表达数控铣床主轴轴肩槽和定位孔的结构，在零件图中一般采用( )表示。
A、局部剖B、左视图C、移出剖面D、右视图5.用于制造低速、手动工具，如锉刀、手用锯条等，应选用的刀具材料为( )。
A、合金工具钢B、碳素工具钢C、高速工具钢D、硬质合金6.零件如图所示，镗削零件上的孔。
孔的设计基准是C面，设计尺寸为（100±0.15）mm。
为装夹方便，以A面定位，按工序尺寸L调整机床。
工序尺寸280 mm、80mm在前道工序中已经得到，在本工序的尺寸链中为组成环。
而本工序间接得到的设计尺寸（100±0.15）为尺寸链的封闭环，尺寸80 mm和L为增环，280 mm为减环，那么工序尺寸L及其公差应该为( )。
A、L = 30015.015.0+- B、 L = 30015.0- C、L = 3001.0+D、L = 30015.001.0++C系统的RAM常配有高能电池，配备电池的作用( )。
A、保护RAM不受损坏B、保护CPU和RAM之间传递信息不受干扰C、没有电池，RAM就不能工作D、系统断电时，保护RAM中的信息不丢失8.下列泵中，不能用作双向变量泵的是( )。
A、径向柱塞泵B、轴向柱塞泵C、齿轮泵D、单作用式叶片泵C系统软件是为实现CNC系统各项功能所编制的专用软件，存放在计算机( )中。
A、RAMB、ROMC、EPROMD、EPRAM10.数控程序编制功能中常用的插入键是( )。
高级数控铣工复习资料资料
1．一般情况下半闭环控制系统的精度高于开环系统。
( ) 2．闭环数控系统是不带反馈装置的控制系统。
（）3．用内径百分表测量内孔时，必须摆动内径百分表，所得最大尺寸是孔的实际尺寸。
（）4. Mastercam中的工作深度Z，是定义构图平面在Z方向的位置。
（）5．数控装置发出的脉冲指令频率越高，则工作台的位移速度越慢。
（）6．切削时，刀具、工件、切屑三者，刀具吸收的热量最多。
（）7. 加工中心刀库的刀位数与其数控系统所允许的刀具数总是一致的。
（）8. G41表示刀具半径右补偿，G42表示刀具半径左补偿。
( )9. 在加工中心上，可以同时预置多个加工坐标系。
( )10.编制程序时一般以机床坐标系作为编程依据。
( )11.互换性要求零件按一个指定的尺寸制造。
（）12. 数控机床坐标系采用的是右手笛卡尔坐标系。
( )13.具有换刀装置的数控车床，就称为车削中心。
（）14.在插补过程中，每走一步都要完成“偏差判别、进给计算、新偏差计算、终点判别”四个节拍。
（）15.工件夹紧后，工件的六个自由度都被限制了。
（）16.用G02或G03编制整圆时，不能用半径编程，必须用圆心坐标编程。
（）17．数控铣床规定Z轴正方向为刀具接近工件方向。
（）18．数控机床传动丝杠反方向间隙是不能补偿的。
（）19．CNC系统一般都具有绝对编程方式（G90）和增量编程方式（G91）两种。
（）20.刀具半径补偿中，B型刀补采用了比较复杂的刀偏矢量计算的数学模型，消除了C型刀补存在的不足。
( )二、选择题（第1～40 题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1.0分。
满分40分）：1．数控机床适于生产。
A 大型零件B 小型高精密零件C 中小批量复杂形体零件2．粗加工时，为了提高生产效率，选用切削用量时，应首先选择较大的_ _ 。
A 进给量B 切削深度C 切削速度D 切削厚度3．在刀具几何角度中, 影响切削力最大的角度是____。
数控铣工技师理论知识资料
数控铣工技师理论知识资料一、单项选择题1.职业道德是指从事一定职业的人们在职业实践活动中所应遵循的( )和规范，以及与之相应的道德观念、情操和品质。
A 、企业标准B 、培训要求C 、职业原则D 、招聘条件2.职业道德的内容包括( )。
A 、从业者的工作计划B 、职业道德行为规范C 、从业者享有的权利D 、从业者的工资收入 3.关于创新的论述，正确的是( )。
A 、创新就是出新花样B 、创新就是独立自主C 、创新是企业进步的灵魂D 、创新不需要引进外国的新技术4.为了清晰表达数控铣床主轴轴肩槽和定位孔的结构，在零件图中一般采用( )表示。
A 、局部剖 B 、左视图 C 、移出剖面 D 、右视图5.用于制造低速、手动工具，如锉刀、手用锯条等，应选用的刀具材料为( )。
A 、合金工具钢 B 、碳素工具钢 C 、高速工具钢 D 、硬质合金6.零件如图所示，镗削零件上的孔。
孔的设计基准是C 面，设计尺寸为（100±0.15）mm 。
为装夹方便，以A 面定位，按工序尺寸L 调整机床。
工序尺寸280 mm 、80mm 在前道工序中已经得到，在本工序的尺寸链中为组成环。
而本工序间接得到的设计尺寸（100±0.15）为尺寸链的封闭环，尺寸80 mm 和L 为增环，280 mm 为减环，那么工序尺寸L 及其公差应该为( )。
A 、L = 30015.015.0+-B 、 L = 300015.0-C 、L = 3001.00+D 、L = 30015.001.0++C 系统的RAM 常配有高能电池，配备电池的作用( )。
A 、保护RAM 不受损坏B 、保护CPU 和RAM 之间传递信息不受干扰C 、没有电池，RAM 就不能工作D、系统断电时，保护RAM中的信息不丢失8.下列泵中，不能用作双向变量泵的是( )。
A、径向柱塞泵B、轴向柱塞泵C、齿轮泵D、单作用式叶片泵C系统软件是为实现CNC系统各项功能所编制的专用软件，存放在计算机( )中。
数控铣工高级技师理论知识资料
数控铣工高级技师理论知识资料一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。
A、企业标准B、培训要求C、职业原则D、行为准则2．职业道德是()基本准则在职业生活中的具体体现。
A、社会道德B、社会主义道德C、商业道德D、思想道德3．关于创新的论述，正确的是()。
A、创新就是出新花样B、创新就是独立自主C、创新是企业进步的灵魂D、创新不需要引进外国的新技术4．零件渗碳后，一般需经过()才能达到表面硬度高而且耐磨的目的。
A、淬火+低温回火B、正火C、调质D、淬火+高温回火5．低压断路器即低压自动开关相当于()的组合。
A、刀开关、熔断器、热继电器、欠电压继电器B、刀开关、熔断器、热继电器、启动器C、刀开关、熔断器、热继电器、压力继电器D、刀开关、熔断器、热继电器、操作手柄6．由于难加工材料的切削加工均处于高温高压边界润滑摩擦状态，因此，应选择含()的切削液。
A、极压添加剂B、油性添加剂C、表面添加剂D、高压添加剂7．加工某箱体Φ100H7 Ra1.6μm的孔，下列方法中你认为合适的是()。
A、铰削B、铣削C、镗削D、珩磨8．刀具正常磨损与切削速度v、进给量f和切削深度a p有关，对刀具磨损影响从大到小的是()。
A、v→f→a pB、f→v→a pC、a p→v→fD、v→a p→f9．数控机床通常由程序载体、输入装置、()、伺服系统位置反馈系统和机床组成。
A、输出装置B、传感器C、数控装置D、检测装置10．聚晶金刚石刀具只用于加工()材料。
A、铸铁B、碳素钢C、合金钢D、有色金属11.在铣床上用飞刀展成法铣蜗轮时，若飞刀头安装不正确，会造成( )。
A、齿面表面粗糙度较粗B、齿形误差超差C、齿距差超差D、齿厚不对12.机械制造中常用的优先配合的基准孔是( )。
A、H7B、H2C、D2D、D713.由于毛坯表面精度与粗糙度都比较差，一般情况下，同一尺寸向上的粗基面只能使用( )次。
数控铣工加工中心操作工(技师、高级技师) 第三章
三、铣床主轴箱体零件在加工中心上的加工工艺
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
图3-10 钻螺纹底孔、攻螺纹进给路线
(6)选择切削用量 查表确定切削速度和进给量，然后计
算出机床主轴转速和机床进给速度，详见表3-2。
二、盖板零件在加工中心上的加工工艺
表3-2 数控加工工序卡片
二、盖板零件在加工中心上的加工工艺
表3-2 数控加工工序eps
二、盖板零件在加工中心上的加工工艺
表3-1 数控加工刀具卡片
二、盖板零件在加工中心上的加工工艺
表3-1 数控加工刀具卡片
(5)确定进给路线 B面的粗、精铣削加工进给路线根据
二、盖板零件在加工中心上的加工工艺
铣刀直径确定，因所选铣刀直径为ϕ100mm，故安排沿X 方向两次进给(图3-5)。
图3-5 铣削B面进给路线
三、铣床主轴箱体零件在加工中心上的加工工艺
3Z11.eps
三、铣床主轴箱体零件在加工中心上的加工工艺
1.分析零件结构及技术要求 2.确定加工中心的加工内容 3.选择加工中心 4.设计工艺 (1)选择加工方法 在确定的加工中心加工表面中，除了
ϕ20 mm以下孔未铸出毛坯孔外，其余孔均已铸出毛坯孔，
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
表3-3 数控加工工序卡片
三、铣床主轴箱体零件在加工中心上的加工工艺
数控铣工加工中心操作工(技师、高级技师) 第六章
图6-14 齿差调隙式
四、滚珠丝杠螺母副
3.丝杠传动副的故障维修(见表6-2)
表6-2 滚珠丝杠副故障维修
四、滚珠丝杠螺母副
表6-2 滚珠丝杠副故障维修
图6-20 链式刀库 a)单环链刀库 b)多环链刀库 1—刀座 2—滚轮 3—主动链轮
七、自动换刀装置
3)常见刀库的结构图见表6- 4。
七、自动换刀装置
表6- 4 常见刀库的结构图
七、自动换刀装置
表6- 4 常见刀库的结构图
七、自动换刀装置
(2)刀库的结构 图6-21是JCS-018A型加工中心的盘式刀库的结构简图。 2.机械手 (1)机械手的形式与种类 在加工中心上机械手的形式也是多种多样的，常见 的有如图6-23所示的几种形式。 (2)机械手的结构与动作过程 图6-24为JCS-018A型加工中心机械手传动结构。
第六章
第一节 数控铣床的机械故障诊断和排除
一、数控机床的主传动系统 二、高速主轴 三、数控铣床与加工中心的主轴部件
四、滚珠丝杠螺母副
五、直线电动机系统 六、数控机床用导轨
七、自动换刀装置
八、辅助装置
一、数控机床的主传动系统
170b.eps
二、高速主轴
1.高速主轴结构组成
图6与加工中心的主轴部件
图6-9 主轴准停装置 a)磁性传感器主轴准停装置 b)主轴准停装置工作原理 1—主轴 2—同步齿形带 3—主轴电动机 4—永久磁铁 5—磁传感器
三、数控铣床与加工中心的主轴部件
4.数控机床主传动链的故障及排除方法(见表6-1)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

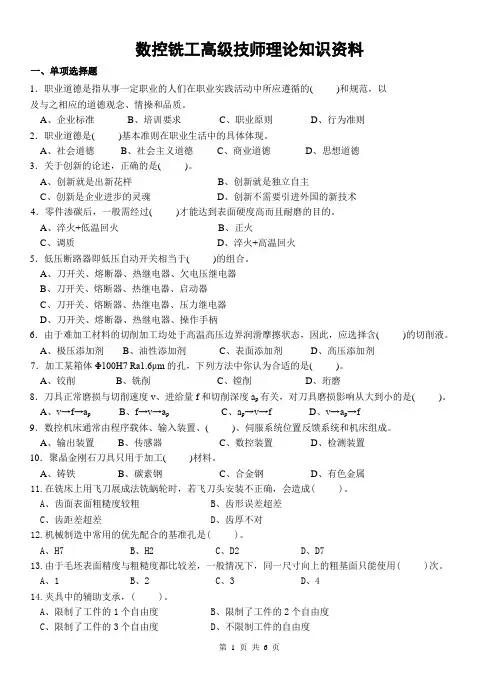

数控铣工高级技师理论知识资料一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。
A、企业标准B、培训要求C、职业原则D、行为准则2．职业道德是()基本准则在职业生活中的具体体现。
A、社会道德B、社会主义道德C、商业道德D、思想道德3．关于创新的论述，正确的是()。
A、创新就是出新花样B、创新就是独立自主C、创新是企业进步的灵魂D、创新不需要引进外国的新技术4．零件渗碳后，一般需经过()才能达到表面硬度高而且耐磨的目的。
A、淬火+低温回火B、正火C、调质D、淬火+高温回火5．低压断路器即低压自动开关相当于()的组合。
A、刀开关、熔断器、热继电器、欠电压继电器B、刀开关、熔断器、热继电器、启动器C、刀开关、熔断器、热继电器、压力继电器D、刀开关、熔断器、热继电器、操作手柄6．由于难加工材料的切削加工均处于高温高压边界润滑摩擦状态，因此，应选择含()的切削液。
A、极压添加剂B、油性添加剂C、表面添加剂D、高压添加剂7．加工某箱体Φ100H7 Ra1.6μm的孔，下列方法中你认为合适的是()。
A、铰削B、铣削C、镗削D、珩磨8．刀具正常磨损与切削速度v、进给量f和切削深度a p有关，对刀具磨损影响从大到小的是()。
A、v→f→a pB、f→v→a pC、a p→v→fD、v→a p→f9．数控机床通常由程序载体、输入装置、()、伺服系统位置反馈系统和机床组成。
A、输出装置B、传感器C、数控装置D、检测装置10．聚晶金刚石刀具只用于加工()材料。
A、铸铁B、碳素钢C、合金钢D、有色金属11.在铣床上用飞刀展成法铣蜗轮时，若飞刀头安装不正确，会造成( )。
A、齿面表面粗糙度较粗B、齿形误差超差C、齿距差超差D、齿厚不对12.机械制造中常用的优先配合的基准孔是( )。
A、H7B、H2C、D2D、D713.由于毛坯表面精度与粗糙度都比较差，一般情况下，同一尺寸向上的粗基面只能使用( )次。
A、1B、2C、3D、414.夹具中的辅助支承，( )。
A、限制了工件的1个自由度B、限制了工件的2个自由度C、限制了工件的3个自由度D、不限制工件的自由度15.刀具正常磨损与切削速度v、进给量f和切削深度ap有关，对刀具磨损影响从大到小的是( )。
A、v→f→apB、f→v→apC、ap→v→fD、v→ap→f16.数字积分插补法的插补误差( )。
A、总是小于1个脉冲当量B、总是等于1个脉冲当量C、总是大于1个脉冲当星D、有时可能大于1个脉冲当量17.违反安全操作规程的是( )。
A、执行国家劳动保护政策B、可使用不熟悉的机床和工具C、遵守安全操作规程D、执行国家安全生产的法令、规定18.数控机床回Y轴参考点时，快速向参考点靠近，但找不到参考点，而是一直快速向前移动，直到碰到行程限位开关紧急停止，出现该现象的可能原因是( )。
A、开关失灵B、伺服系统故障C、CRT故障D、数控系统故障减速19.箱体零件一次装夹就能实现所有部位的加工，应该选用下列什么设备( )。
A、卧式铣床B、立式铣床C、五轴加工中心D、坐标镗床20.正态分布图中，实际分布曲线的中心与零件公差中心有偏移量属于什么原因造成的( )。
A、系统误差B、随即误差C、常值系统误差D、变值系统误差二、多项选择题21.提高定位精度的措施有( )。
A、提高传动机构的刚度B、减小传动间的摩擦力C、增大放大器增益D、选力矩系数大的伺服电机E、减小放大器增益22.下列英文缩写含义描述正确的是( )A、CAM 计算机辅助设计B、CIMS 计算机集成制造系统C、FMS 柔性制造系统D、CNC 数控机床E、ATC 自动换刀装置23.按照伺服系统的控制方式，数控机床可分为( )。
A、开环B、闭环C、经济型D、全功能型E、半闭环24.关于脉冲编码器，下列说法正确的是( )。
A、属于旋转型检测元件B、输出有A、A、B、B、Z、Z，其中A、B、Z是取反信号C、根据A、Z 两相的相位超前滞后关系可判断被测轴旋转方向D、B相为被测轴的旋转圈数计数信号E、Z相为被测轴的旋转圈数计数信号25.下列各项中，属于CAM工作范畴的内容是( )。
A、生产过程管理B、加工控制C、应力、应变分析D、质量控制E、机床调整26.2000版ISO 9000族标准的核心标准包含( )。
A、ISO 9000质量管理体系基础和术语B、ISO 9001质量管理体系要求C、ISO 9004质量管理体系业绩改进指南D、ISO 19011质量管理和环境管理体系审核指南E、ISO 10012测量控制系统27.计量器具的基本技术指标有( )。
A、标尺间距B、分度值C、测量范围D、灵敏度E、测量的重复性误差28.要做好数控铣床的维护与保养工作，必须做到( )。
A、定期更换存储用电池B、机床高负荷运转时，打开数控柜的门来散热C、定期对各润滑、液压、气压系统的过滤器或分滤网进行清洗或更换D、导轨副和防护装置的切屑每周清除一次E、每天检查润滑工作是否正常，油量是否充足29.企业的任何活动都要有计划，培训计划的制定要注意( )。
A、培训的必要性B、师资是否足够C、培训的对象D、培训计划的审批E、培训经费的落实30.组合式多工位专用螺纹镗铣刀的特点是( )。
A、一刀多刃B、一次完成多工位加工C、显著提高生产率D、减轻劳动强度E、可节省换刀等辅助时间三、判断题31．()遵纪守法是指从业人员要遵守职业纪律和职业活动的法律、法规，保守国家机密，不泄露企业情报信息。
32．()职业道德的实质内容是建立全新的社会主义劳动关系33．()劳动合同的变更主要指劳动合同内容发生变化，而不包括当事人的变化。
34．()W18Cr4V是高速钢，1Crl3是不锈钢，65 Mn是工具钢。
35．()若切削用量小，工件表面没有硬皮，铣床有间隙调整机构，则采用顺铣较有利。
36.( )典型的棘轮机构由棘爪、棘轮、摇杆和机架等组成，棘爪为主动件，摇杆及铰链与上的棘轮为从动件。
37.( )机械完好率是反映机械设备完好程度的一个指标。
38.( )数控铣床的重复定位精度应该低于定位精度39.( )RS232接口的主要作用是用于程序的自动输入。
40.( )期刊一般是指名称固定、开本一致的定期连续出版物。
期刊论文内容新颖，报道速度快，信息含量大，是传递科技情报、交流学术思想最基本的文献形式。
四、简答、计算、绘图题41.某数控铣床采用滚动导轨，由伺服电机通过一对齿轮带动滚珠丝杠驱动工作台移动，其脉冲当量为0.001mm，现CNC系统发出正向指令脉冲，工作台移动了100mm后，电动机又接到同样数量的反向指令脉冲，而工作台反向只移动了99.990mm，未能复位到原点。
试分析该系统存在什么问题？应采取什么措施解决该问题，提高重复精度？42.有一矩形齿离合器如图所示。
请说明其铣削加工方法（铣刀选择、工件装夹、对刀、铣削方法）。
43.铲齿成型铣刀后刀面实质是什么？铲齿成型铣刀如何刃磨？44.某零件尺寸标准要求为∮8±0.65mm，随机抽样后计算出样本的特征值为x=7.945mm，S=0.00519mm，试计算工序能力指数。
五、综合、论述题45.连杆体零件图如下图连杆体加工工艺过程如下：工序1.模锻工序2.调质工序3.磁性探伤工序4.粗、精铣两端面工序5.磨两端面工序6.钻、扩、铰小头孔，孔口倒角工序7.粗、精铣工艺凸台及结合面工序8.连杆体两件粗镗大头孔，倒角工序9.磨结合面工序10.钻、攻螺纹孔，钻、铰定位孔工序11.精镗定位孔工序12.清洗问题1：工序2调质起什么作用？问题2：工序4.5.6.7如此安排的合理性。
问题3：简图画出工序7粗、精铣工艺凸台及结合面的定位方案，说明各用什么定位元件。
46．试述影响工件表面粗糙度的因素及改善措施。
数控铣工高级技师理论知识资料答案一、单项选择题1.C2.A3.C4.A5.A6.A7.C8.A9.C 10.D11.B 12.A 13.A 14.D 15.A 16.A 17.B 18.A 19.C 20.C二、多项选择题21.ABCD 22.BCE 23.ABE 24.ABE 25.ABD 26.ABCD 27.ABCDE 28.ACE 29.ACDE 30.ABCE三、判断题31.√ 32.√ 33.√ 34.×35.√ 36.√37.√ 38.X 39.X 40.×四、简答题41.答：（1）该系统的问题是：①传动元件（齿轮间、丝杠螺母间）有间隙；②传动元件有弹性变形，如丝杠刚度不足。
⑵解决措施为：①齿轮采取消隙措施并预紧滚珠丝杠，减小反向死区；②加大滚珠丝杠直径，减小弹性变形；③通过软件补偿误差的方法消除或减小误差。
42.答：（偶数齿矩形离合器铣削）1）选择铣刀。
三面刃铣刀，其宽度B应当等于或小于齿槽的最小宽度。
B可按正式计算：B=（d/2）sin（180°/z）式中d——离合器孔径（mm）Z——离合器齿数铣刀直径D应当按下式计算，避免铣削时切伤对面的齿。
D ≤d2+T2+4B2T式中d——离合器孔径（mm）z——离合器齿数T——离合器齿深2）工件装夹。
可用三爪自定心卡盘把工件装夹在分度头上，或专用夹具上。
工件装夹后，要用百分表校正其径向和端面跳动量，其误差应在允许范围内。
3）对刀。
铣刀的一个侧刃的旋转平面必须通过工件轴心。
对于要求不高的离合器可按端面划线对刀，也可用擦边对刀。
4）铣削方法。
偶数齿矩形离合器的铣削，要经过两次调整才能铣出正确的齿形。
如图。
第一次调整铣刀侧刃Ⅰ对准工件轴心，通过依次分度铣出各齿槽的左侧面1.2.3和4，如图所示。
这时应将横向工作台移动一个工件上槽宽的距离，使铣刀侧刃Ⅱ对准工件轴心，同时工件转过一个齿槽角α的，如图，然后依次分度铣出齿槽的右侧面5.6.7和8。
43.答：铲齿成形铣刀后刀面的实质是以新刀切削刃廓形为母线，绕铣刀轴线旋转并同时向轴线靠近所得的轨迹。
铲齿成形铣刀的前刀面多取为通过轴线的平面，即fγ=0°，刃磨前刀面。
为保证铣刀重磨后廓形保持不变，刀齿各径向剖面廓形应与新刀廓形相同，同时为了保持应有的后角不变，廓形应依次、逐渐向铣刀轴线靠近。
44.解：因为8235.765.8=+=M945.7=x，xM≠所以分布中心与公差中心不一致所以δδε62)(62xMTTTC lupk-⨯--=-==00519.06945.78213.0⨯-⨯-=0.642五、综合题（或论述题）45.答案:(1).获得既有一定强度、硬度又有良好冲击韧性的综合力学性能，同时改善加工性能，消除内应力等。
(2). 工序4与工序5之间符合先粗后精原则；工序4.工序5与工序6之间符合先面后孔原则；工序4.工序5.工序6与工序7之间符合基面先行原则（或先基面后其它原则）。
