离心铸造工艺规程
苏锡常离心浇铸工艺流程
苏锡常离心浇铸工艺流程
离心浇铸是一种采用离心作用和高温熔融金属液将模具中的铸造材料快速填充模腔并冷却固化的工艺。
其主要流程如下：
1. 前处理：将准备好的模具和金属到达工厂后，需要对其进行清洗和检查。
模具需要检查是否有裂口、凹坑或其他损坏，金属液需要检查其纯度、温度以及其他物理特性是否符合要求。
2. 加热：模具在加热前需要先进行预热处理，以便减少由于温度变化而导致的热应力影响。
然后将模具放置在升温炉内进行升温处理，使其达到合适的工作温度。
3. 熔炼：将所需要的金属材料放入高温炉内进行加热，使其熔化并形成高温熔融金属液。
4. 浇注：经过预先加热的模具放置在离心机上。
高温熔融金属液通过喷嘴注入模具中，随着离心机的高速旋转，金属液会被迅速分散在模具内部的每个角落。
在流动过程中，会不断地产生气泡，这些气泡需要通过减缓金属液的流速或通过特殊的排气道排出。
5. 冷却固化：将处于高温状态的金属模具放置在定时器上进行冷却。
在这个过程中，金属将快速冷却并固化，在一定的时间内，金属在模具内结晶硬化。
然后，
模具从离心机中取出，并进行后处理：
6. 后处理：将已经固化的铸件取出并清理表面。
移除挂件和毛刺（连接于零件上的铸造余料），并尽可能地使零件表面平整。
以上是苏锡常离心浇铸工艺的基本流程，这种工艺在制造铸件时经常被采用，其优点是能制造出更加均匀、质量更好的铸件。
铜丝母离心机浇铸工艺流程
铜丝母离心机浇铸工艺流程

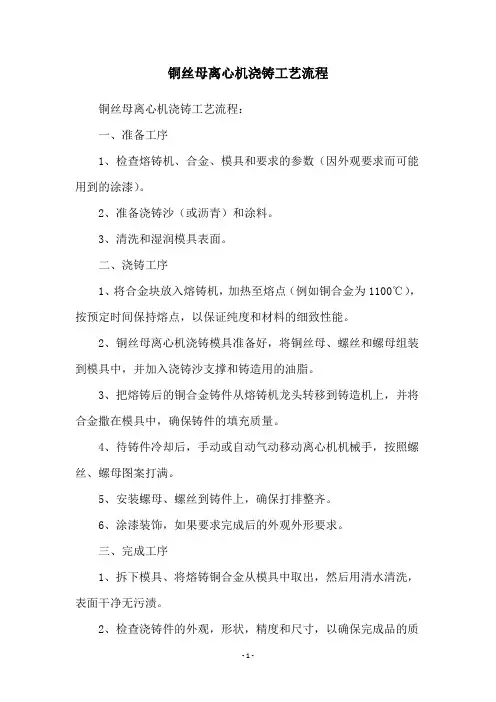

铜丝母离心机浇铸工艺流程：
一、准备工序
1、检查熔铸机、合金、模具和要求的参数（因外观要求而可能用到的涂漆）。
2、准备浇铸沙（或沥青）和涂料。
3、清洗和湿润模具表面。
二、浇铸工序
1、将合金块放入熔铸机，加热至熔点（例如铜合金为1100℃），按预定时间保持熔点，以保证纯度和材料的细致性能。
2、铜丝母离心机浇铸模具准备好，将铜丝母、螺丝和螺母组装到模具中，并加入浇铸沙支撑和铸造用的油脂。
3、把熔铸后的铜合金铸件从熔铸机龙头转移到铸造机上，并将合金撒在模具中，确保铸件的填充质量。
4、待铸件冷却后，手动或自动气动移动离心机机械手，按照螺丝、螺母图案打满。
5、安装螺母、螺丝到铸件上，确保打排整齐。
6、涂漆装饰，如果要求完成后的外观外形要求。
三、完成工序
1、拆下模具、将熔铸铜合金从模具中取出，然后用清水清洗，表面干净无污渍。
2、检查浇铸件的外观，形状，精度和尺寸，以确保完成品的质
量。
3、完成所有浇铸过程，清洗和清理铸造机和模具，准备下次使用或存放。
离心铸造铜工艺流程
离心铸造铜工艺流程
《离心铸造铜工艺流程》
离心铸造是一种常见的金属铸造工艺，也被广泛应用于铜制品的制作过程中。
离心铸造铜工艺流程相对简单，但需要严格的操作和控制。
以下是离心铸造铜工艺流程的具体步骤：
1. 设计模具：首先，需要根据所需铜制品的尺寸和形状设计合适的模具。
这个模具可以是金属模具，也可以是砂型模具，具体根据产品需求而定。
2. 熔炼铜液：接下来，需要准备足够数量的铜液。
通常情况下，铜液是在高温下熔化的，然后放入熔炉中进行加热和保温，直到达到合适的浇注温度。
3. 准备模具：在铜液达到合适的浇注温度之后，将模具放在合适的位置，并准备好浇注口和通气孔。
4. 浇注铜液：将熔化后的铜液倒入模具中。
在这一过程中，需要注意控制铜液的浇注速度和角度，以确保铜液充分填满模具，并且不产生空洞和气泡。
5. 冷却固化：等待铜液在模具中冷却和固化，直到达到足够的硬度和强度。
这个过程通常需要一定的时间，在此期间需要保持模具的稳定和温度的控制。
6. 取出铜制品：最后，取出冷却和固化后的铜制品，将其进行
表面的清理和处理，以达到最终的产品要求。
离心铸造铜工艺流程虽然简单，但每一个步骤都需要严格的操作和控制。
只有严格按照流程进行，才能保证铜制品的质量和性能。
同时，也需要根据具体的产品需求和工艺特点进行调整和改进，以满足不同场合的需求。
离心工艺规程
离心铸造工艺规程1．目的和范围1．1本规程规定了离心铸造生产过程的技术规范和相关的技术要素，以保证离心铸造产品的质量。
1．2本规程适用于离心铸造生产作业。
2．相关文件2．1 SDZ012-85 铸钢件通用技术条件2．2 XT.08.QO.09-2001 化学成份化验规程3．职责3．1 本规程由生产部及离心铸造设备操作者和冶炼、清铲、入库工序贯彻实施。
3．2 专职检验员负责产品质量监督和控制。
4．方法步骤4．1 工艺流程图（见附页）。
4．2 离心铸造基本工艺要点：4.2.1 首先要根据铸件技术要求确定好模筒的转速，操作前调好转速，浇注过程中严格控制变速范围。
4.2.2 模筒喷砂前，应彻底清净筒内杂物、砂皮，正确装配好模筒端盖，小心架砂。
覆模砂应干燥、散状。
成堆、块状，有其它杂物的严禁使用。
覆模时严格控制模筒转速、温度、时间。
严格按计算定量供砂，喷砂均匀，无凹凸缺陷。
4.2.3 浇注时要严格掌握合金液的温度，定量准确，控制好浇第 1 页共8 页注速度，浇注过程中严禁断流。
4.2.4 浇注完毕后马上移开小车，并向模筒的浇注端打一铲干态散砂，掌握控制好停机时间，工件呈暗红色停机拨管。
4.2.5 工件取出后，检查、清理模筒，利用模筒自身余热，进行下一个工件的喷砂准备，严格模筒的喷砂温度。
4.2.6 吊装模筒时，细心轻放，不得和机械部件冲击、碰撞，以免损坏机械部件及位移现象。
离心机拆、装时或更换其它规格模筒时，模筒和托轮之间的夹角为100°-105°。
模筒在托架上的水平位置，浇注端比出料端相应高3-5mm。
所有紧固部件应紧防止松动。
轴承及传动部件定期注油，保证润滑。
4．3 离心机安全生产操作规程：4.3.1 上岗操作人员配带好安全防护用品作业。
4.3.2 严格遵守生产工艺要求和设备操作规范。
4.3.3 开机前应对设备进行仔细检查，包括紧固件、润滑件，其它工装配件完整齐备，并空载进行5-10分钟，一切正常后，方能投入正常生产。
离心浇铸工艺流程
离心浇铸工艺流程
《离心浇铸工艺流程》
离心浇铸是一种常见的金属加工工艺，它以其高精度、高质量和高效率而广泛应用于航空航天、汽车制造、船舶建造等领域。
下面将介绍离心浇铸的工艺流程。
首先，准备模具。
模具一般由两部分组成，上模和下模。
上模用于形成铸件的外形，下模用于支撑上模和固定浇口。
在准备模具的过程中，需要注意模具的表面光洁度和精度，以确保最终铸件的质量。
然后，准备熔炼金属。
通常情况下，铸件的材料是金属，需要将金属熔化并倒入模具中。
在这一步骤中，需要控制熔炼金属的温度和化学成分，以确保最终铸件的机械性能和化学性能符合要求。
接下来，进行离心浇铸。
在离心浇铸过程中，模具被放置在旋转的离心机上，并且铸件在离心力的作用下，熔化金属被迫填充模具中，这样可以确保铸件内部没有气泡并且表面光滑。
最后，冷却和处理。
待熔炼金属填满整个模具后，需要等待一段时间让金属冷却凝固。
然后，可以将铸件从模具中取出，并进行后续的热处理或机械加工。
总的来说，离心浇铸工艺流程具有简单、高效的特点，并且可
以生产出高精度、高质量的铸件。
随着现代制造技术的不断发展，离心浇铸工艺将在未来得到更广泛的应用。
离心铸造工艺规程

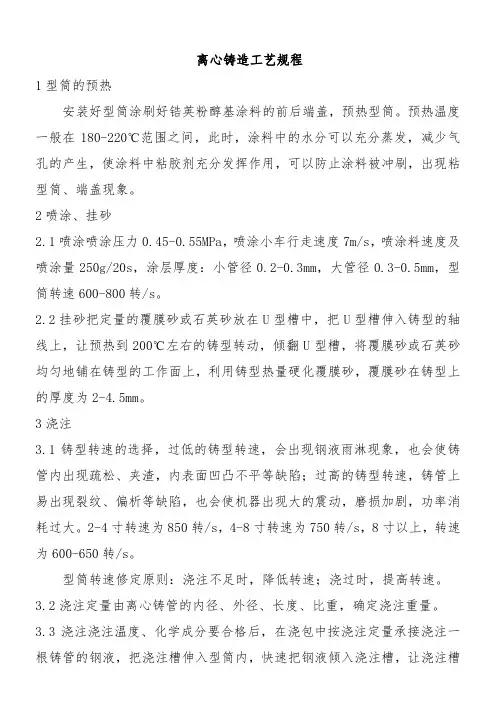

离心铸造工艺规程
1型筒的预热
安装好型筒涂刷好锆英粉醇基涂料的前后端盖，预热型筒。
预热温度一般在180-220℃范围之间，此时，涂料中的水分可以充分蒸发，减少气孔的产生，使涂料中粘胶剂充分发挥作用，可以防止涂料被冲刷，出现粘
2
2.1
，型2.2
3浇注
3.1
耗过大。
2-4寸转速为850转/s，4-8寸转速为750转/s，8寸以上，转速为600-650转/s。
型筒转速修定原则：浇注不足时，降低转速；浇过时，提高转速。
3.2浇注定量由离心铸管的内径、外径、长度、比重，确定浇注重量。
3.3浇注浇注温度、化学成分要合格后，在浇包中按浇注定量承接浇注一根铸管的钢液，把浇注槽伸入型筒内，快速把钢液倾入浇注槽，让浇注槽
出口的钢液均匀地铺在铸型的内表面上，不得有断流现象。
要求在2-5s 内完成浇注，以提供足够的钢液流速。
4拔管
要严格控制拔管时间、温度，拔管太早，铸管温度高，会出现弯曲和断裂现象；拔管太晚，型筒温度升高，不利于喷涂工艺进行，且降低了生
5
5.1。
离心铸造工艺流程
离心铸造工艺流程离心铸造是常见的一种金属件制造工艺，适用于生产外形复杂、尺寸精度要求较高的零件。
下面将介绍离心铸造的工艺流程。
离心铸造工艺流程主要包括模具制备、熔炼金属、浇注、冷却、脱模和后处理等步骤。
首先是模具制备。
根据所需铸造零件的形状和尺寸，制作相应的模具。
一般情况下，模具制备需要非常精细的加工和装配，确保模具能够精确地复制原型零件的形状。
接着是熔炼金属。
将金属原料放入熔炉中进行加热，使其达到熔点并保持在液态。
熔炼金属的温度和成分要根据具体材料要求进行控制，以确保最终产品的质量。
然后是浇注。
将熔化的金属倒入模具中，通常是通过一个喷嘴或者浇口进行浇注。
在浇注过程中，金属液体会受到离心力的作用，沿着模具的壁厚分布均匀，确保铸件的尺寸一致性和形状精度。
接着是冷却。
浇注完成后，模具会慢慢冷却。
冷却过程中，金属液体会逐渐凝固并形成固态金属零件。
冷却时间会根据不同材料的性质和零件尺寸来确定，以确保零件能够充分凝固而不产生缺陷。
然后是脱模。
当金属零件完全冷却后，可以将模具打开，取出铸件。
脱模时需要小心操作，以防止损坏铸件表面和内部结构。
最后是后处理。
脱模后的铸件通常会有一些表面缺陷，如凸起、毛刺等。
这时需要进行清理和修整，使零件表面光滑。
另外，还需要进行热处理、机加工等后续工艺，以满足零件的使用要求。
总的来说，离心铸造工艺流程相对复杂，包含多个关键步骤。
每个步骤都需要严格控制和合理操作，以确保最终产品的质量。
离心铸造作为一种重要的金属件制造工艺，广泛应用于汽车、航空航天、能源等领域，为现代工业的发展做出了重要贡献。
离心铸造铜工艺流程
离心铸造铜工艺流程离心铸造铜是一种常见的铸造工艺，通过离心力将熔化的铜液注入模具中，通过凝固后的铜件来制造各种复杂的铜制品。
下面是一个关于离心铸造铜的工艺流程，共700字。
离心铸造铜工艺流程离心铸造铜是一种先进的铸造技术，用于生产各种形状的铜制品，如雕像、器皿等。
离心铸造铜的工艺流程通常包括以下几个步骤：1. 模具设计和制作：首先，根据所需产品的形状和尺寸，设计一个模具。
模具可以是铁、石膏或其他材料制成。
然后，使用机械或手工将模具制作成所需形状。
2. 准备铜液：在离心铸造铜之前，需要将铜加热并熔化，以制成铜液。
通常，使用高温炉来加热铜块，直至其熔化为液体。
3. 注入铜液：一旦铜液准备就绪，将其注入离心铸造机中。
离心铸造机由马达驱动，使铜液在模具内迅速旋转。
注入过程必须非常快速和准确，以确保铜液填充整个模具。
4. 等待凝固：一旦铜液注入模具并开始旋转，需要等待一定时间，以使铜液凝固变硬。
凝固时间取决于铜件的厚度和尺寸，通常为几分钟至几小时不等。
5. 取出铜件：一旦铜液完全凝固，可以将模具从离心铸造机中取出。
使用锤子或其他工具轻轻敲击模具，使其中的铜件松动并从模具中取出。
6. 去除余杂：取出铜件后，可能会有一些余杂需要去除。
余杂通常包括模具残留物或铜表面的氧化物。
可以使用机械或手工工具对铜件进行修整和抛光，从而使其表面光滑。
7. 热处理：一些铜制品在生产之后需要进行热处理，以改善其硬度和耐用性。
热处理过程通常包括高温加热和冷却，以使铜件达到所需的物理特性。
8. 表面处理：一些铜制品需要在完成之前进行表面处理。
表面处理可以包括镀金、涂漆或其他装饰方法，以提高铜制品的外观和保护性能。
以上是离心铸造铜的一个典型工艺流程。
离心铸造铜是一种精密和高效的铸造工艺，可以制造出各种形状和尺寸的铜制品。
通过严格控制每个步骤的质量和工艺参数，可以获得高质量的铜制品。
离心铸造铜在艺术、工艺品和建筑等领域都有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心铸造工艺规程 Revised by Chen Zhen in 2021
离心铸造工艺规程
1型筒的预热
安装好型筒涂刷好锆英粉醇基涂料的前后端盖，预热型筒。
预热温度一般在180-220℃范围之间，此时，涂料中的水分可以充分蒸发，减少气孔的产生，使涂料中粘胶剂充分发挥作用，可以防止涂料被冲刷，出现粘型筒、端盖现象。
2喷涂、挂砂
喷涂喷涂压力，喷涂小车行走速度7m/s，喷涂料速度及喷涂量250g/20s，涂层厚度：小管径，大管径，型筒转速600-800转/s。
挂砂把定量的覆膜砂或石英砂放在U型槽中，把U型槽伸入铸型的轴线上，让预热到200℃左右的铸型转动，倾翻U型槽，将覆膜砂或石英砂均匀地铺在铸型的工作面上，利用铸型热量硬化覆膜砂，覆膜砂在铸型上的厚度为。
3浇注
铸型转速的选择，过低的铸型转速，会出现钢液雨淋现象，也会使铸管内出现疏松、夹渣，内表面凹凸不平等缺陷；过高的铸型转速，铸管上易出现裂纹、偏析等缺陷，也会使机器出现大的震动，磨损加剧，功率消耗过大。
2-4寸转速为850转/s，4-8寸转速为750转/s，8寸以上，转速为600-650转/s。
型筒转速修定原则：浇注不足时，降低转速；浇过时，提高转速。
浇注定量由离心铸管的内径、外径、长度、比重，确定浇注重量。
浇注浇注温度、化学成分要合格后，在浇包中按浇注定量承接浇注一根铸管的钢液，把浇注槽伸入型筒内，快速把钢液倾入浇注槽，让浇注槽出口的钢液均匀地铺在铸型的内表面上，不得有断流现象。
要求在2-5s内完成浇注，以提供足够的钢液流速。
4拔管
要严格控制拔管时间、温度，拔管太早，铸管温度高，会出现弯曲和断裂现象；拔管太晚，型筒温度升高，不利于喷涂工艺进行，且降低了生产效率，同时铸管在型筒中收缩受阻，易引起裂纹。
拔管温度应在500-700℃之间。
5安全生产
经常检查型筒，有无裂纹、变形、损伤等。
