抢答器电子课程设计
目录综述............................................. 错误!未定义书签。
1方案设计与分析................................. 错误!未定义书签。
1.1方案选择ﻩ错误!未定义书签。
1.2芯片组成 (2)2电路设计框图及功能描述 ......................... 错误!未定义书签。
３单元电路设计................................... 错误!未定义书签。
3.1按键识别电路ﻩ错误!未定义书签。
3.２显示电路..................................... 错误!未定义书签。
3.3声音提示电路................................. 错误!未定义书签。
３.4脉冲发生电路ﻩ错误!未定义书签。
4整体电路及仿真................................. 错误!未定义书签。
４.１电路原理.................................... 错误!未定义书签。
4．２电路仿真.................................... 错误!未定义书签。
4．2．1一号选手抢答............................. 错误!未定义书签。
4.2.2主持人复位................................. 错误!未定义书签。
4.2.3二号选手抢答............................... 错误!未定义书签。
４.2．4三号选手抢答............................. 错误!未定义书签。
4.2．5互锁功能 (10)心得体会....................................................... １1参考文献....................................................... １2综述智力竞赛是一种生动活泼的教育方式,而抢答就是智力竞赛中非常常见的一种答题方式。
抢答能引起参赛者观众的极大兴趣，并且能在极短的时间内,使人们迅速增加一些科学知识和生活常识。
但是,在这类比赛中于谁先谁后抢答,若是仅凭主持人的主观判断，就很容易出现错误,所以我们就需要一种具备自动锁存，置位，清零等功能智能抢答器来解决这些问题。
在本次设计中，将主要实现以下功能：(１)主持人可以控制系统的清零与抢答开始;(2）抢答器应具有互锁功能，某组抢答后能自动封锁其他各组进行抢答(3）抢答器要有显示的功能，抢答一组的灯亮，并且扬声器发声，同时驱动数码管显示该组代号。
１方案设计与分析1．1方案选择方案一；继电器抢答器。
继电器实现四人抢答设计,其电路要求相关方面知识过于简单,方案简而易行,但方案电路中存在许多不足，而且成本相对过高。
方案二:模电抢答器。
模电实现四人抢答设计成本过高,控制精度不高，电路操作上存在弊端。
方案三：TTL抢答器。
ＴTL数字电路实现四人抢答器设计针对性强、可靠性高,经济成本合理。
本设计采取方案三。
１.2芯片组成７4ＬS175为抢答的控制电路部分７4LＳ1４８编码器７４LS4８驱动数码NＥ555做脉冲发生部分2电路设计框图及功能描述根据任务要求,四人抢答器的逻辑框图如图２-１所示:图2-1逻辑框图3单元电路设计3.1按键识别电路电路如图３-1所示，该电路完成两个功能:一是分辨出选手按键的先后,并锁定7４LS１75的功能真值表即优先抢答者的编号;二是要使其他选手随后的按键操作无效。
图3－1按键识别电路其工作原理为：当主持人控制开关处于“清除”时,D触发器的清零端为低电平，使D触发器被强制清零，输入的抢答信号无效。
当主持人将开关拨到“开始”时，D触发器Q非端前一状态为高电平，四个Q非端与在一起为高电平，再和脉冲信号与在一起给D触发器的脉冲端,当没人抢答时,抢答信号为低电平，Q 非端均为高电平，与门U2输出高电平在和脉冲信号与在一起给Ｄ触发器脉冲端,当一有人抢答时,抢答信号为高电平，由于脉冲频率很高，瞬间就会有一个上升沿，使Ｄ触发器触发，Q非端输出低电平,经过与门后,将低电平给脉冲端，从而使得其他选手按键的输入信号不会被接收。
这就保证了抢答者的优先性及抢答电路的准确性。
当选手回答完毕,主持人控制开关Ｓ是抢答电路复位，以便进行下一轮抢答。
3.2显示电路电路如图3－2 (四个输入端连接Ｑ非端）所示,用二极管的亮灭代表对应的选手是否抢答,同时驱动数码管显示该选手编号图3-2显示电路其工作原理为：当没有人抢答时，Ｑ非端输出高电平,二极管不会发光，优先编码器无有效电平输入，输出的高电平经非门输入到译码器中，数码管显示0。
当有人抢答时,对应的的Ｑ非端输出低电平,二极管发光，优先编码器有有效电平输入,最后在数码管上会显示对应选手的编号。
３.3声音提示电路电路如图3-3(输入端连接Q非端）所示：其功能就是声音提示,当有人按下抢答键时扬声器就会发出声响。
图3-3扬声器电路其工作原理为:当没有人抢答时，高电平输入与非门,扬声器不会响,只要有人抢答，就会有低电平输入与非门,与非门便会输出高电平使扬声器发出声响。
3.4脉冲发生电路电路如图3-４所示,主要功能就是产生脉冲信号。
其工作原理为：接通电源后，VＣC 经R1R２给电容C充电。
由于电容上电压不能突变，电源刚接通时υC <VCC/3，所以５55内部比较器Ａ1输出高电平,A2输出低电平，即RD =1,SD=0,基本RS触发器置1,输出端Q为高电平。
此时Ｑ＝O,使内部放电管截止。
当υＣ上升到大于ＶＣC／３时，RD＝1，SＤ=1，基本RS触发器状态不变,即输出端Q仍为高电平,当ＶC 上升到略大于２VＣC/3时，Rｎ=0,ＳD=１，基本RS触发器置0，输出端Q为低电平。
这时Q＝1,使内部放电管饱合导通。
于是电容C经R2和内部放电管放电，υc按指数规律减小。
当υC 下降略小于ＶＣＣ／3时,内部比较器Ａ1输出高电平，A２输出低电平，基本RS触发器置1,输出高电平。
这时，Q=0，内部放电管截止。
于是C结束放电并重新开始充电。
如此循环不止，输出端就得到一系列矩形脉冲。
图３-4脉冲发生电路４整体电路及仿真4.１电路原理整体电路如图4－1所示其工作原理为:当主持人的复位端处于高电平即无效电平时抢答开始,四位选手只要有一位按下抢答按键,其他选手的抢答信号将不被接收,74ＬS175中抢答选手对应的Q非端将输出低电平，所以经过与非门扬声器会收到高电平信号发出声响，同时4个Q非输出端信号进入编码器中的1到4引脚，因为编码器输出低电平有效,所以编码后经过非门进入译码器驱动数码管显示对应选手编号。
图4-1整体电路图4.2电路仿真4.２.1一号选手抢答当一号选手按下抢答开关SW1时，仿真结果如图4-2-１所示只有该选手对应的发光二极管D1亮，并且数码管显示数字１,同时扬声器发出声音。
图4－２-1一号选手抢答仿真图4.2．２主持人复位当主持人按下复位开关，仿真结果如图4-2-2所示图4－2-2主持人复位仿真图主持人按下复位开关后,扬声器停止发声,发光二极管D１瞬间熄灭,同时数码管显示数字0代表无人抢答。
4.２.３二号选手抢答当一号选手按下抢答开关SＷ2时，仿真结果如图４-２-3所示只有该选手对应的发光二极管D2亮，并且数码管显示数字2,同时扬声器发出声音。
图4-２-3二号选手抢答仿真图４.2.4三号选手抢答当一号选手按下抢答开关SW3时，仿真结果如图4－2-４所示只有该选手对应的发光二极管D３亮,并且数码管显示数字３，同时扬声器发出声音。
图４-2－4三号选手抢答仿真图4.2.5互锁功能当四号选手抢答后,其他选手抢答均无效,仿真结果如图4－2-5所示图4-2-５互锁功能仿真图心得体会课程设计终于完成,在这个过程中我遇到了很多困难，知识的缺乏,对画图和仿真软件的不熟悉等等,这其中得到了老师的很多帮助，同时也给我提供了一些材料。
这个课题用到了数字电路方面的知识,通过这次课程设计,使我对TＴL等系列元器件以及其他集成电路有了一定的了解，平时课上的学习并不能很好的理解和运用各个元件的功能,而且考试内容有限，所以通过这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。
刚拿到课程设计的题目，起初不知该从何下手,经过老师指导设计和对材料的讲解，再到图书馆和网上查找大量资料,才慢慢了解课程设计。
在资料和电脑前思考的过程是苦涩的,在图书馆中查找资料的过程是也是艰辛的，但当课程设计完成时,那感觉是舒服的,才真正理解到没有付出就不会有回报的真正含义,一份耕耘一份收获，有付出才会有回报,这个过程中我也学会了怎样去更有效地学习，怎样和他人共同完成任务,知道了团队精神的重要性,学会了怎样快速高效的搜集自己所需的资料。
其次，通过这次课程设计，加强了我动手、思考和解决问题的能力。
而且,知识上的收获重要,精神上的丰收更加可喜。
挫折是一份财富,经历是一份拥有。
这次课程设计必将成为我学习生涯上一个非常美好的回忆！只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重,这毕竟第一次做的,难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻,掌握得不够牢固。
以后我会主动参加一些实践活动,进一步增强自己的动手能力。
这次课程设计获益匪浅，也得到了老师和同学的帮助,对大家表示感谢。
参考文献[ 1 ] 阎石.数字电子技术基础[M].第五版.北京:高等教育出版社，200６[ ２ ] 陈传虞.脉冲与数字电路[M］．第二版．北京:高等教育出版社，19９1 [ 3 ] 熊耀辉.电子线路[Ｍ].高等教育出版社，２0０1[ 4 ] 王毓银.数字电路逻辑设计[M］．高等教育出版社,1999[ ５ ] 康华光.电子技术基础数字部分[Ｍ].第2版.高等教育出版社，２０0０。
数字电子课程设计路抢答器课程设计报告
数字电子课程设计路抢答器课程设计报告数字电子课程设计路抢答器课程设计报告一、课程设计背景数字化教育逐渐成为现代教育的重要组成部分。
数字化教育的发展离不开高新技术的支持，而教具也成为数字化教育的重要组成部分。
路抢答器是一种多媒体教具设备，能够打破传统课堂形式，使课堂变得更加互动和生动。
在数字化教育的现今背景下，构建一套科学、合理的路抢答器课程设计显得尤为重要。
二、课程设计目标1.使学生能够深入了解路抢答器的基本原理和使用方法；2.提高学生的实际操作能力和思维能力；3.增强学生的团队协作精神；4.提高学生的教学评价能力；5.在课程设计过程中通过激发学生的创新意识，开发学生的潜能。
三、课程内容1.路抢答器的基本原理1.1 路抢答器的定义、基本架构和操作原理；1.2 路抢答器的功能特点和应用领域。
2.路抢答器的使用方法2.1 路抢答器的组成和连接；2.2路抢答器的使用细节和注意事项；2.3 路抢答器的实时控制和监测。
3.路抢答器的应用案例分析3.1 路抢答器在教育中的应用案例分析；3.2 路抢答器在企业培训中的应用案例分析；3.3路抢答器在其他领域中的应用案例分析。
四、课程设计实施方案1.课程实施教材的选择与制作1.1 选用权威教材，确保教学质量；1.2 结合自身教学经验，制作符合学生实际需求的课件。
2.课程实施场所的准备2.1 安排适合路抢答器使用的教学场所；2.2 相关设备配置，确保课堂设备顺畅运行。
3.教学内容的设计和实施3.1 分讲与实验相结合，实践出真知；3.2 重视互动性，引导学生积极参与；3.3 和谐的课堂氛围，营造良好的学习环境。
4.教学方法的改进与创新4.1 使用多媒体教学手段，增强教学感知力；4.2 使用线上线下相结合的教学方式，增强教学互动性；4.3 引入教学巨匠，实现教学质量的提高。
五、课程设计效果通过对以上课程的实施，学生能够对路抢答器这一教具设备有更深入的了解，并在课程实验中进行了实际操作。
eda抢答器课程设计
eda抢答器课程设计一、课程目标知识目标：1. 学生能够理解EDA（电子设计自动化）的基本概念，掌握抢答器的设计原理；2. 学生能够运用所学知识，设计并实现一个简易的抢答器系统；3. 学生能够了解并掌握抢答器电路中各个元器件的功能及相互关系。
技能目标：1. 学生能够运用EDA软件进行电路设计，提高实践操作能力；2. 学生能够通过小组合作，提高团队协作能力和沟通能力；3. 学生能够运用所学知识解决实际问题，培养创新意识和动手能力。
情感态度价值观目标：1. 学生通过本课程的学习，培养对电子技术的兴趣，激发学习热情；2. 学生在小组合作中，学会尊重他人意见，培养团结协作的精神；3. 学生在课程实践中，认识到科技对生活的影响，增强社会责任感和创新意识。
课程性质：本课程为实践性较强的电子技术课程，旨在培养学生的动手能力和创新精神。
学生特点：学生处于初中或高中阶段，具有一定的电子技术基础和动手能力，对新鲜事物充满好奇心。
教学要求：教师需引导学生通过小组合作，运用所学知识设计并实现抢答器，注重培养学生的实践能力和团队协作精神。
在教学过程中，关注学生的个体差异，鼓励学生提问、思考，提高学生的自主学习和创新能力。
通过课程目标的分解，使学生在实践中达到预期的学习成果，为后续的教学设计和评估提供依据。
二、教学内容本课程教学内容围绕以下三个方面进行组织：1. 理论知识：- 电子设计自动化（EDA）基本概念与原理；- 抢答器的工作原理及电路设计；- 抢答器电路中各个元器件的功能及选型。
教学内容关联教材章节：第二章 电子设计自动化基础、第三章 电路设计与仿真。
2. 实践操作：- EDA软件的使用方法与操作技巧；- 抢答器电路图的绘制与仿真；- 抢答器硬件电路的搭建与调试。
教学内容关联教材章节：第四章 EDA工具使用、第五章 实践操作。
3. 小组合作与创新：- 学生分组进行抢答器设计，分工合作，共同完成项目；- 学生在实践过程中，培养团队协作、沟通能力；- 学生针对实际问题进行创新设计，提高创新意识。
电子电路课程设计报告(竞赛抢答器)
电子电路课程设计报告(软件设计部分)课题名称竞赛抢答器课题编号设计题 10学院（系）专业学生姓名学号指导老师年月日一、设计目标在知识竞赛、文体娱乐活动（抢答赛活动）中，抢答器能准确、公正、直观地判断出抢答者的座位号。
1.结合实际需要设计一个四个选手参赛的抢答器，主持人宣布开始抢答时，10秒倒计时电路启动，如有选手抢答，倒计时停止，阻止其他选手抢答。
2.准确分辨、记录第一个有效按下抢答键者，并用显示器和扬声器进行指示。
3.结合实际需要完善以上功能。
二、设计方案主要设计方案由多路开关经过锁存器控制，以及计数器构成的倒计时电路，再经过编码器、译码器和显示电路、音频电路，实现抢答器功能。
其原理框图如下：多路开关按下之后，锁存器能记下第一个按下开关的数字，此时其他开关按下无效。
当按下重置按钮后倒计时重新开始，开始另一轮抢答。
计数器在时钟脉冲的作用下，具有倒计时功能。
编码器、译码器、显示电路把锁存器输出的状态和倒计时剩余的时间显示到7段数码管上，在显示抢答成功的选手的同时蜂鸣器开始报警，这位选手对应的LED灯也亮。
按下重置按钮后，LED灯熄灭，蜂鸣器停止报警。
三、仿真电路1.抢答部分的实现电路的主要器件是74LS175型四上升沿D 触发器，其引脚排列及真值表如图所示。
它的清零端D R 和时钟脉冲CP 是四个D 触发器共用的。
抢答前，1Q ~4Q 均为低，相应的LED 都不亮，1Q ~4Q 均为高。
与非门U5A 输出为低，蜂鸣器不响。
同时U9B 输出为高，将U9A 开通，时钟脉冲可以经过U9A 进入D 触发器的CP 端。
此时由于各开关均未按下，1D ~4D 均为低，所以触发器状态不变。
抢答开始后，若5S 先按下，1D 和1Q 均变成高，相应的LED1亮。
1Q 变成低，与非门U5A 输出为高，扬声器响。
同时U9B 输出为低，将U9A 关断，时钟脉冲不能经过U9A 进入D 触发器的CP 端，其他按钮也就没有作用了。
数字电路课程设计-抢答器课程设计课件
实际应用中的改进方案
改进方案
01
在调试过程中，应更加耐心细致，逐步排 查问题，提高解决问题的效率。
03
02
在设计过程中，应更加注重元件参数的选择 和匹配，以提高设计的准确性。
04
具体实施
在选择元件时，应仔细阅读元件手册，确 保参数符合设计要求。
05
06
在调试过程中，可以采用分步调试的方法 ，逐步排查问题，找到问题的根源。
调试步骤和方法
步骤三：功能测试 逐个测试抢答器的各个功能，如抢答、显示等。
检查是否存在逻辑错误或功能异常。
调试步骤和方法
方法：分块调试 将电路分成若干模块，分别进行调试，以确定问题所在。
使用示波器、逻辑分析仪等工具辅助调试。
测试方案和结果分析
方案一：正常情况下的功能测 试
按照使用说明书的操作步骤进 行测试。
阐述电路板布线的技巧和规范，包括 线宽、间距、转角等，以确保电路板 的可制造性和稳定性。
03
抢答器软件设计
控制逻辑设计
控制逻辑电路
采用逻辑门电路（如与门、或门、非门等）实现控制逻辑，确保抢答器在主持 人按下开始按钮后开始工作。
状态机设计
设计状态机来管理抢答器的不同工作状态，如等待状态、抢答状态、违规状态 等，以便根据不同状态执行相应的操作。
数字电路课程设计抢答器课程设计课件
目录
• 引言 • 抢答器电路设计 • 抢答器软件设计 • 调试与测试 • 总结与展望
01
引言
课程设计的目的和意义
01
02
03
实践应用
通过设计抢答器，学生可 以实际应用数字电路的知 识，加深对理论知识的理 解。
问题解决
设计过程中会遇到各种问 题，需要学生运用所学知 识进行解决，提高解决问 题的能力。

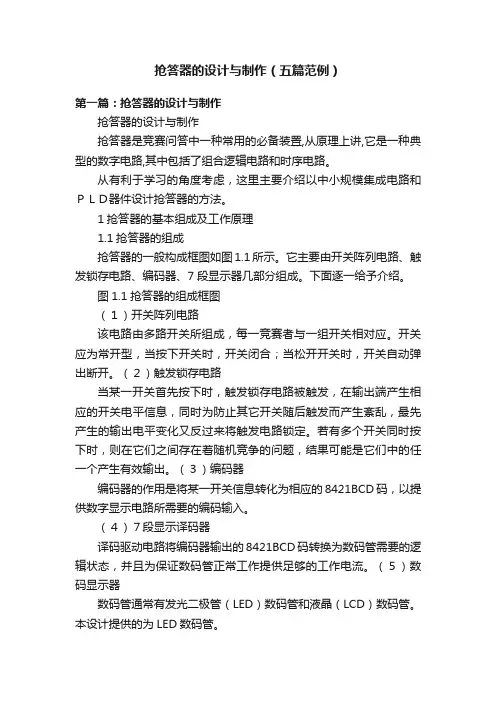

抢答器的设计与制作（五篇范例）
抢答器的设计与制作（五篇范例）第一篇：抢答器的设计与制作抢答器的设计与制作抢答器是竞赛问答中一种常用的必备装置,从原理上讲,它是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
从有利于学习的角度考虑，这里主要介绍以中小规模集成电路和ＰＬＤ器件设计抢答器的方法。
1抢答器的基本组成及工作原理1.1抢答器的组成抢答器的一般构成框图如图1.1所示。
它主要由开关阵列电路、触发锁存电路、编码器、7段显示器几部分组成。
下面逐一给予介绍。
图1.1抢答器的组成框图（１）开关阵列电路该电路由多路开关所组成，每一竞赛者与一组开关相对应。
开关应为常开型，当按下开关时，开关闭合；当松开开关时，开关自动弹出断开。
（２）触发锁存电路当某一开关首先按下时，触发锁存电路被触发，在输出端产生相应的开关电平信息，同时为防止其它开关随后触发而产生紊乱，最先产生的输出电平变化又反过来将触发电路锁定。
若有多个开关同时按下时，则在它们之间存在着随机竞争的问题，结果可能是它们中的任一个产生有效输出。
（３）编码器编码器的作用是将某一开关信息转化为相应的8421BCD码，以提供数字显示电路所需要的编码输入。
（４）７段显示译码器译码驱动电路将编码器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。
（５）数码显示器数码管通常有发光二极管（LED）数码管和液晶（LCD）数码管。
本设计提供的为LED数码管。
1.2抢答器的工作原理(1)开关阵列电路图1.2所示为８路开关阵列电路，从图上可以看出其结构非常简单。
电路中，Ｒ1～Ｒ8为上拉和限流电阻。
当任一开关按下时，相应的输出为低电平，否则为高电平。
图1.2开关阵列电路(2)触发锁存电路图1.3所示为８路触发锁存电路。
图中，74HC373为8D锁存器，一开始，当所有开关均未按下时，锁存器输出全为高电平，经８输入与非门和非门后的反馈信号仍为高电平，该信号作为锁存器使能端控制信号，使锁存器处于等待接收触发输入状态；当任一开关按下时，输出信号中必有一路为低电平，则反馈信号变为低电平，锁存器刚刚接收到的开关被锁存，这时其它开关信息的输入将被封锁。
3路抢答器课程设计
3路抢答器课程设计一、课程目标知识目标：1. 学生理解3路抢答器的电路原理，掌握基本电子元件的功能和使用方法。
2. 学生掌握数字电路的基本知识，了解抢答器中计数器、锁存器等元器件的工作原理。
3. 学生了解抢答器的应用场景，掌握相关电子产品的设计规范。
技能目标：1. 学生能够独立完成3路抢答器的电路搭建，具备实际操作能力。
2. 学生能够分析并解决抢答器电路中可能出现的问题，具备一定的故障排查能力。
3. 学生能够运用所学知识，设计简单的电子电路，培养创新能力。
情感态度价值观目标：1. 学生通过动手实践，培养对电子技术的兴趣和热情，提高学习积极性。
2. 学生在团队协作中，学会相互尊重、沟通和合作，培养团队精神。
3. 学生了解电子产品在现实生活中的应用，认识到科技对社会发展的作用，增强社会责任感。
课程性质：本课程属于电子技术实践课程，以项目式教学为主，注重培养学生的动手能力和创新能力。
学生特点：本课程面向初中生，学生对电子技术有一定的基础知识，好奇心强，喜欢动手实践。
教学要求：教师需引导学生掌握基本电路原理，关注学生实践操作过程，及时解答学生疑问，鼓励学生创新思维，提高学生的综合素养。
通过课程目标的分解，使学生在实践中达成具体学习成果，为后续教学设计和评估提供依据。
二、教学内容本节教学内容依据课程目标，结合教材第十五章“数字电路及其应用”展开，主要包括以下三个方面：1. 数字电路基础知识：回顾并巩固与非门、或非门、非门等基本逻辑门电路原理，使学生掌握数字电路的基本概念。
2. 3路抢答器电路原理及搭建：- 讲解3路抢答器的电路原理，包括按键输入、锁存器、计数器等部分的功能和作用。
- 分析教材中提供的3路抢答器电路图，使学生了解电路的连接方法。
- 引导学生动手搭建3路抢答器电路，熟悉各元器件的安装和使用。
3. 故障排查与产品优化：- 指导学生进行电路测试，分析可能出现的故障原因，培养学生解决问题的能力。
- 讨论如何优化抢答器设计，提高产品性能，激发学生的创新思维。
课程设计报告抢答器
课程设计报告抢答器一、课程目标知识目标：1. 学生能够理解抢答器的原理，掌握其基本组成部分及功能。
2. 学生能够运用所学知识，设计并制作一个简单的抢答器电路。
3. 学生了解抢答器在现实生活中的应用，并能够分析其优缺点。
技能目标：1. 学生能够运用电子元件进行电路搭建，提高动手实践能力。
2. 学生能够通过小组合作，提高团队协作能力和沟通能力。
3. 学生能够运用所学知识解决实际问题，提高创新能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，培养探究精神和科学态度。
2. 学生在小组合作中，学会尊重他人意见，培养团队精神。
3. 学生通过实际操作，体会科技改变生活的意义，增强社会责任感。
课程性质：本课程为电子技术实践课，旨在让学生通过动手实践，掌握电子技术基本知识和技能。
学生特点：五年级学生，具备一定的电子技术基础，好奇心强，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，提高学生动手实践能力，培养创新精神。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本章节教学内容以抢答器设计与制作为主线，结合以下章节和内容展开：1. 电子元件的认识：- 介绍常用电子元件（如电阻、电容、二极管、三极管等）及其功能。
- 分析抢答器中所需电子元件的作用。
2. 抢答器原理与电路设计：- 讲解抢答器的基本原理，包括触发器、时钟电路等。
- 介绍抢答器电路的设计方法，引导学生思考如何实现抢答功能。
3. 电路搭建与调试：- 指导学生运用所学知识，搭建抢答器电路。
- 教授调试方法，分析可能出现的故障及解决办法。
4. 小组合作与展示：- 分组进行抢答器制作，培养学生的团队协作能力。
- 各小组展示作品，分享制作过程中的经验与收获。
教学内容安排与进度：1. 第1课时：电子元件的认识，抢答器原理讲解。
2. 第2课时：抢答器电路设计，小组讨论制定设计方案。
3. 第3课时：电路搭建与调试，教师巡回指导。
4. 第4课时：小组展示与评价，总结课程收获。
3路抢答器课程设计
3路抢答器 课程设计一、课程目标知识目标：1. 让学生理解并掌握3路抢答器的基本原理与设计思路。
2. 使学生掌握数字电路基础知识，包括逻辑门、触发器等，并能将这些知识应用于3路抢答器的电路设计中。
3. 让学生了解抢答器在实际应用中的优点和局限性。
技能目标：1. 培养学生运用所学知识分析和解决实际问题的能力。
2. 提高学生的动手实践能力，使其能够独立完成3路抢答器的搭建和调试。
3. 培养学生团队合作精神，提高沟通与协作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和爱好，激发其探索精神和创新意识。
2. 培养学生严谨、踏实的科学态度，使其在学习过程中养成良好的学习习惯。
3. 引导学生关注科技发展，认识电子技术在现实生活中的应用，提高其社会责任感。
课程性质分析：本课程为电子技术基础课程，以实践性、应用性为主，旨在让学生通过动手实践，掌握数字电路基础知识，并能够将其应用于实际项目中。
学生特点分析：学生为初中生，具备一定的物理知识和动手能力，对新鲜事物充满好奇，但可能缺乏系统的电子技术知识和实践经验。
教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力。
2. 创设情境，激发学生兴趣，引导学生主动参与学习过程。
3. 分组合作，培养学生的团队协作能力和沟通能力。
4. 关注个体差异，因材施教，使每个学生都能在课程中收获成长。
二、教学内容1. 数字电路基础知识回顾：逻辑门、触发器、时钟信号等基本概念和原理。
- 教材章节：第三章《数字电路基础》2. 3路抢答器工作原理：介绍抢答器的功能、电路构成、工作流程。
- 教材章节：第四章《触发器及其应用》3. 3路抢答器电路设计：- 教材章节：第五章《数字电路设计》- 抢答器电路图绘制- 元器件选择与参数计算- 电路搭建与调试4. 抢答器编程设计：- 教材章节：第六章《数字电路编程》- 基本逻辑编程- 抢答器程序设计- 程序下载与调试5. 实践操作与团队协作：- 教材章节：实验教程- 学生分组进行3路抢答器搭建- 团队合作，沟通交流- 撰写实验报告，总结经验教学内容安排与进度：第一课时：回顾数字电路基础知识，介绍3路抢答器工作原理。
电工智力抢答器课程设计
电工智力抢答器课程设计一、课程目标知识目标：1. 理解并掌握电工基础知识，包括电路元件、电路图识别及电路工作原理；2. 学习并掌握抢答器的电路设计、搭建及调试方法；3. 掌握常见电子元器件的功能、符号及使用方法。
技能目标：1. 能够正确识别和使用电工工具、仪器；2. 能够独立设计并搭建简单的抢答器电路；3. 能够运用所学知识解决实际问题，具备一定的创新能力和动手操作能力。
情感态度价值观目标：1. 培养学生对电工学科的兴趣，激发学习热情；2. 培养学生的团队协作精神，学会与人沟通、交流；3. 培养学生严谨的科学态度和良好的学习习惯，提高自信心和自主学习能力。
课程性质：本课程为实践性较强的电工技术课程，注重理论联系实际，培养学生的动手操作能力和创新能力。
学生特点：学生为初中年级，具有一定的物理基础和动手能力，对新鲜事物充满好奇，但注意力集中时间较短。
教学要求：结合学生特点，课程设计应注重实践操作，以学生为主体，充分调动学生的积极性，引导他们主动探究、发现问题、解决问题。
将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 电工基础知识：- 电路元件：电阻、电容、电感、二极管、三极管等；- 电路图识别：电路原理图、安装图、接线图等；- 电路工作原理：串联、并联、混联电路特点及计算。
2. 抢答器电路设计：- 抢答器工作原理及电路组成；- 抢答器电路图设计：触发器、计时器、指示灯等；- 电路搭建：选择合适的电子元器件，进行电路搭建。
3. 抢答器电路调试与优化：- 调试方法：静态调试、动态调试；- 优化方案：提高抢答速度、降低误触发率；- 故障分析与排除：常见故障原因及解决方法。
4. 教学内容的安排与进度：- 第一课时：电工基础知识学习；- 第二课时：抢答器电路设计；- 第三课时：抢答器电路搭建与调试；- 第四课时：抢答器电路优化与故障分析。
教学内容参考教材章节：- 第一章：电工基础知识；- 第二章：电路设计与搭建；- 第三章：电路调试与优化。
数字电子课程设计路抢答器课程设计报告样本
四人智力竞赛抢答器课程设计报告一、设计题目题目: 四人智力竞赛抢答器二、设计任务和规定1）设计任务设计一台可供4名选手参加比赛智力竞赛抢答器。
用数字显示抢答倒计时间, 由“9”倒计到“0”时, 无人抢答, 蜂鸣器持续响1秒。
选手抢答时, 数码显示选手组号, 同步蜂鸣器响1秒, 倒计时停止。
2）设计规定(1)4名选手编号为: 1, 2, 3, 4。
各有一种抢答按钮, 按钮编号与选手编号相应, 也分别为1, 2, 3, 4。
(2)给主持人设立一种控制按钮, 用来控制系统清零（抢答显示数码管灭灯）和抢答开始。
(3)抢答器具备数据锁存和显示功能。
抢答开始后, 若有选手按动抢答按钮, 该选手编号及时锁存, 并在抢答显示屏上显示该编号, 同步扬声器给出音响提示, 封锁输入编码电路, 禁止其她选手抢答。
抢答选手编号始终保持到主持人将系统清零为止。
(4)抢答器具备定期（9秒）抢答功能。
当主持人按下开始按钮后, 定期器开始倒计时, 定期显示屏显示倒计时间, 若无人抢答, 倒计时结束时, 扬声器响, 音响持续1秒。
参赛选手在设定期间（9秒）内抢答有效, 抢答成功, 扬声器响, 音响持续1秒, 同步定期器停止倒计时, 抢答显示屏上显示选手编号, 定期显示屏上显示剩余抢答时间, 并保持到主持人将系统清零为止。
(5)如果抢答定期已到, 却没有选手抢答时, 本次抢答无效。
系统扬声器报警（音响持续1秒）, 并封锁输入编码电路, 禁止选手超时后抢答, 时间显示屏显示0。
(6)可用石英晶体振荡器或者555定期器产生频率为1Hz脉冲信号, 作为定期计数器CP 信号。
三、原理电路设计:1.方案比较；方案一:抢答电路: 使用74ls175作为锁存电路, 当有人抢答时, 运用锁存器输出信号号将时钟脉冲置零, 74ls175及时被锁存, 同步蜂鸣器鸣叫1s, 这时抢答无效, 使用74ls148作为编码器, 对输入型号进行编码, 输出4位BCD码, 再将这四位BCD码输入共阴数码管里显示出抢答者编号。
