钢材拉伸、弯曲试验作业指导书(正本)

合集下载

【精品】拉伸试验作业指导书(1)

【精品】拉伸试验作业指导书(1)
拉伸试验作业指导书(1)
南京浦镇高铁轨道
车辆锻压有限公司
拉伸试验
作业指导书
产品名称
零(部)件名称
零(部)件图号
文件编号
Q/GT/GC-026-04
1.总则
1.1本工艺适用于金属材料拉伸性能的测定。
1.2试验标准依据GB/T228-2002《金属材料室温拉伸试验方法》
1.2从事拉伸的操作人员必须取得力学性能检测证书。
日期
南京浦镇高铁轨道
车辆锻压有限公司
拉伸试验
作业指导书
产品名称
零(部)件名称
零(部)件图号
文件编号
Q/GT/GC-026-04
2.2试样尺寸:
如有其它要求的,按照试验人员给出的试样图纸进行加工。
2.3原始横截面积(S0)的测定
根据测量的原始试样尺寸计算原始横截面积,测量每个尺寸应准确到士0.5%,量具分辨力不大于0.01mm。
如需其他检测项点可从试验曲线和报告中直接读取。
共3页
第3页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
签字
日期
3.2试验设备:WDW-300KN电子万能试验机
试验设备必须按照GB/T16825进行检验,达到1级或优于1级准确度,方能使用。
3.3试验操作:
① 连接风管和电源,打开万能试验机和电脑,检查试验机动作是否正常。
② 输入试样信息:试验类型、试样名称、试样编号、试样类型、尺寸说明、尺寸数值、原始标距、试验日期、试验人员、试验温度等。
3.试验
3.1试验条件:除非另有规定,试验一般在室温10-35℃范围内进行。对温度要求严格的试验,试验温度应为23士5℃。

钢材作业指导书

钢材作业指导书

建筑钢材力学性能试验作业指导书2020年10 月10 日使用范围:本作业指导书适用于常用建筑钢材的物理力学性能试验和钢筋焊接接头及钢筋机械连接试验一、执行标准【金属拉伸试验方法】GB228.1-2010【金属弯曲试验方法】GB 232-2010【钢筋焊接接头实验方法标准】GB232-2010二、钢材的拉伸试验1.常用符号及定义平行长度Lc:试样两夹持部分之间的平行长度试样标距:拉伸试样实验过程中用以测量试样伸长率的长度原始标距L O:实验前的标距断后标距L1:试样拉断后,断裂部分对接在一起。

使其轴线位于同一直线上时的标距屈服点:金属呈现屈服现象时的应力。

试样在实验过程中力增加(保持恒定)仍能继续伸长时的应力。

抗拉强度:试样拉断过程中最大力所应对的应力断后伸长率:试样拉断后,标距的伸长与原始标距的百分比So:试样原始横截面积(矩形试样横截面的尺寸应在标距两端及中间处测量,选用三处测量横截面积中最小值。

试样原始横截面积的计算值修约到三位有效数字。

2.拉伸试样标距Lo:Lo=5d,修约到最近1mm。

钢材拉伸实验加荷速度在屈服过后的拉伸加荷速度实验机两夹头的分离速度不超过0.5Lc/min在屈服点之前的弹性能段,拉伸加荷速度,对于弹性模量大于150X105MPa/s,最大速率为30MPa/s3.试验结果处理实验出现下列情况之一者,试验结果无效。

试样断在机械刻划的标记上或标距外,造成性能不合格;操作不当,实验记录有无或设备发生故障影响试验结果有实验记过无效作废室,应补做同样输了试样的试验三、弯曲实验1.金属冷弯试验冷弯实验可在压力机或万能试验机上进行。

厚度大于4mm的样式,可在台虎钳上进行弯曲试验2.冷弯实验的弯曲角度按有关标准执行,弯心直径及试验时两支承辊的净距3.弯心直径必须符合有关标准的规定,弯心宽度必须大于试样的宽度或直径,两支承辊间的距离为(d+3a)±0.5a。

4.弯曲后,按有关规定检查实验试样弯曲外表面,进行结果评定。

拉伸试验作业指导书

拉伸试验作业指导书
7.2试验设备
试验机应符合GB/T16825.1的要求。引伸计标距应不小于10mm,固定在试样平行长度的中间位置并沿着中心轴的方向。应优先能同时测定试样两侧面延伸的双面引伸计。测定屈服强度和规定强度性能时推荐Le≥L0/2,测最大力或最大力后的性能时推荐Le=L0或近似等于L0。
八、力学性能测试
试验加载链装配完后,试样两端被夹持前,设定力测量系统的零点,零点设定后,系统不可再变动。
Rt
MPa
规定总延伸强度
a钢管产品标准中使用的符号
b1MPa=1N▪mm-2
c应力-延伸率曲线的弹性部分的斜率值并不一定代表弹性模量。在最佳条件下(高分辨率,双侧平均引伸计,试样的同轴度很好等),弹性部分的斜率值与弹性模量值非常接近。
五、试样
5.1试样形状与尺寸要求
通常从产品、压制坯或铸件切取样坯经机加工制成试样。但具有恒定截面的产品(型材、棒材、线材等)和铸造试样(铸铁和铸造非铁合金)可以不经机加工而进行试验。

比例系数
Z
%
断面收缩率
伸长率
A
%
断后伸长率
Awn
%
无缩颈塑性伸长率
延伸率
Ae
%
屈服点延伸率
Ag
%
最大力Fm塑性延伸率
Agt
%
最大力Fm总延伸率
At
%
断裂总延伸率
△Lm
mm
最大力总延伸率
△Lf
mm
断裂总延伸
速率
S-1
应变速率
S-1
平行长度估计的应变速率
νc
mm·S-1
横梁位移速率
MPa·S-1
应力速率
5.2机加工试样
试样的夹持端与平行长度的尺寸不相同,它们之间应以过渡弧连接。试样夹持端的形状应适合试验机的夹头,试样轴线应与力的作用线重合。

拉伸试验作业指导书

拉伸试验作业指导书

试样,原始标距 L0 与原始横截面积 S0 无关。试验尺寸公差符号 GB/T228.1-2010 附录 B~附录 E 的规定。
5.2 机加工试样
试样的夹持端与平行长度的尺寸不相同,它们之间应以过渡弧连接。试样夹持端的形状应适合试验机的夹头,
试样轴线应与力的作用线重合。
5.3 不经机加工试样
未经机加工的产品或试棒的一段长度,两夹头间的自由长度应足够,以使原始标距的标记与夹头有合理的距
Lc
mm
平行长度
Le
mm
引伸计标距
Lt
mm
试样总长度
du mm 圆形横截面试样断裂后缩颈处最小直径
拉伸试验作业指导书
文 件 编 号:
页码
28
制定日期
拉伸试验作业指导书
版本
A
执行日期
符号 单位
说明
Lu
mm
断后标距mm测量源自Awn 的断后标距S0 Su K Z
A Awn
Ae Ag Agt At △Lm △Lf
a 钢管产品标准中使用的符号
拉伸试验作业指导书 页码 3/8 版本 A
制定日期 执行日期
b1MPa=1N▪mm-2 c 应力-延伸率曲线的弹性部分的斜率值并不一定代表弹性模量。在最佳条件下(高分辨率,双侧平均引伸计,试样的同 轴度很好等),弹性部分的斜率值与弹性模量值非常接近。
五、 试样
5.1 试样形状与尺寸要求
离(GB/T228.1-2010 附录 B~附录 E)。铸造试样应在其夹持端与平行长度之间以过渡弧连接。
5.4 试样类型
试样类型参见 GB/T228.1 表 2. 及附录 B~E。
5.5 试样制备
试样制备应按照相关产品标准或 GB/T2975 的要求切取样坯和制备试样。

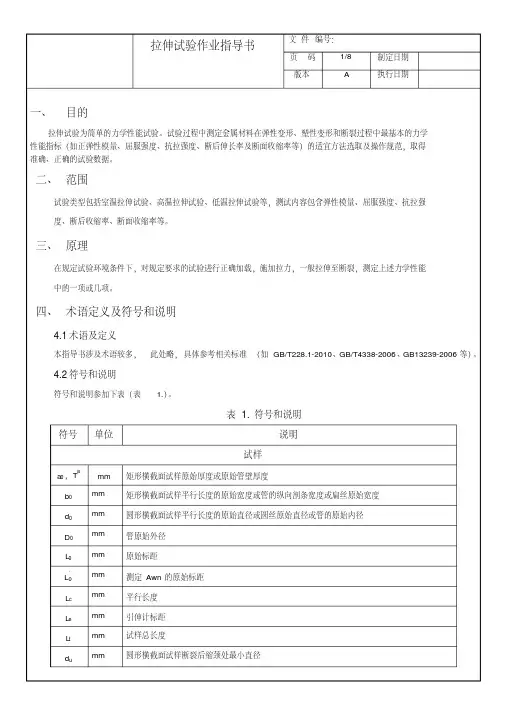

最新拉伸试验作业指导书.pdf

最新拉伸试验作业指导书.pdf

拉伸试验作业指导书
文 件 编号:
页码
28
版本
A
符号 Lu L′u S0 Su K Z
单位 mm mm mm 2
2
mm — %
A
%
Awn
%
说明 断后标距 测量 Awn 的断后标距 原始横截面积 断后最小横截面积 比例系数 断面收缩率
断后伸长率 无缩颈塑性伸长率
伸长率 延伸率
Ae
%
屈服点延伸率
Ag
%
最大力 Fm 塑性延伸率
5.2 机加工试样
试样的夹持端与平行长度的尺寸不相同,它们之间应以过渡弧连接。试样夹持端的形状应适合试验机的夹头,
试样轴线应与力的作用线重合。
5.3 不经机加工试样
未经机加工的产品或试棒的一段长度,两夹头间的自由长度应足够,以使原始标距的标记与夹头有合理的距
离( GB/T228.1-2010 附录 B~ 附录 E)。铸造试样应在其夹持端与平行长度之间以过渡弧连接。
4.2 符号和说明
符号和说明参加下表(表 1.)。
表 1. 符号和说明
符号 单位
说明
a0 ,Ta
mm
b0
mm
d0
mm
D0
mm
L0
mm
L′0
mm
Lc
mm
Le
mm
Lt
mm
du
mm
试样
矩形横截面试样原始厚度或原始管壁厚度 矩形横截面试样平行长度的原始宽度或管的纵向剖条宽度或扁丝原始宽度 圆形横截面试样平行长度的原始直径或圆丝原始直径或管的原始内径 管原始外径 原始标距 测定 Awn 的原始标距 平行长度 引伸计标距 试样总长度 圆形横截面试样断裂后缩颈处最小直径

钢筋重量偏差力学性能和弯曲性能检验作业指导书

钢筋重量偏差力学性能和弯曲性能检验作业指导书

钢筋重量偏差力学性能和弯曲性能检验作业指导书1、编制目的:通过钢材力学性能及弯曲试验,可以了解相应钢材的品质。

2、引用标准:2.1钢筋混凝土用热轧带肋钢筋GB1499.2-20072.2钢筋混凝土用热轧光圆钢筋GB1499.1-20082.3金属材料室温拉伸试验方法GB/T228.1-20102.4金属材料弯曲试验方法GB/T232-20102.5冷轧带肋钢筋 GB13788-20082.6 碳素结构钢GB/T700-20063、仪器设备:万能试验机、SHT微机液压试验机、弯曲试验机、引伸计、标距仪、游标卡尺、钢板尺。

4、环境要求:室温10℃~35℃。

5、检验程序5.2重量偏差检验5.2.1从不同钢筋截取5个试样长度逐支测量(精确到1 mm),试样的总重量(精确到不大于总重量1%)。

5.2.2重量偏差(%)按下式计算:试样实际总重量-(试样总长度×理论重量)重量偏差= 试样总长度×理论重量×1005.3力学性能检验5.3.1屈服强度和抗拉强度5.3.1采用WES万能材料试验机(根据试样的尺寸选择试验机)5.3.1.1打开试验机、打开程控器及配用的电脑,运行正常后填写使用记录。

5.3.1.2根据试样估计最大力值,选用相应量程,调整配砣。

5.3.1.3在电脑桌面中找到数据采集系统的检验图标,并双击打开进入检验模块。

5.3.1.4根据试样形状及尺寸,把相应的夹具装入上下钳口座内。

5.3.1.5开动油泵,拧开送油阀使油缸上升10mm,然后关闭送油阀。

5.3.1.6在电脑检验模块窗口中输入检验编号回车。

5.3.1.7输入5个试样的长度、总重量及弯曲试验结果和其他信息。

5.3.1.8将试样的一端夹于试验机上钳口中,调整指针回零。

5.3.1.9打开送油阀,将下钳口升降到适当高度,将试样另一端夹在下钳口中(注意使试件垂直)。

5.3.1.10按试验要求的加荷速度,缓慢的拧开送油阀进行试验,同时按下电脑键盘中的回车键进行自动数据采集。

拉伸试验作业的指导书.docx

拉伸试验作业的指导书.docx

拉伸试验作业指导书一、目的文件编号:页码1/8制定日期版本A执行日期拉伸试验为简单的力学性能试验。

试验过程中测定金属材料在弹性变形、塑性变形和断裂过程中最基本的力学性能指标(如正弹性模量、屈服强度、抗拉强度、断后伸长率及断面收缩率等)的适宜方法选取及操作规范,取得准确、正确的试验数据。

二、范围试验类型包括室温拉伸试验、高温拉伸试验、低温拉伸试验等,测试内容包含弹性模量、屈服强度、抗拉强度、断后收缩率、断面收缩率等。

三、原理在规定试验环境条件下,对规定要求的试验进行正确加载,施加拉力,一般拉伸至断裂,测定上述力学性能中的一项或几项。

四、术语定义及符号和说明术语及定义本指导书涉及术语较多,此处略,具体参考相关标准(如GB/、GB/T4338-2006 、 GB13239-2006 等)。

符号和说明符号和说明参加下表(表 1. )。

表 1.符号和说明符号单位说明试样a mm矩形横截面试样原始厚度或原始管壁厚度a , Tb0mm矩形横截面试样平行长度的原始宽度或管的纵向剖条宽度或扁丝原始宽度d0mm圆形横截面试样平行长度的原始直径或圆丝原始直径或管的原始内径mm管原始外径DL0mm原始标距mm测定 Awn的原始标距mm平行长度L cmm引伸计标距L emm试样总长度L tmm圆形横截面试样断裂后缩颈处最小直径d u符号L uS0S uKZAA wnA eA gA gtA t △Lm △L fνcF mEm拉伸试验作业指导书文件编号:页码28制定日期版本A执行日期单位说明mm断后标距mm测量 Awn的断后标距2mm原始横截面积2mm断后最小横截面积—比例系数%断面收缩率伸长率%断后伸长率%无缩颈塑性伸长率延伸率%屈服点延伸率%最大力 Fm塑性延伸率%最大力 Fm总延伸率%断裂总延伸率mm最大力总延伸率mm断裂总延伸速率S-1应变速率S-1平行长度估计的应变速率mm· S-1横梁位移速率MPa· S-1应力速率力N最大力屈服强度、规定强度、抗拉强度bMPa弹性模量MPa应力—延伸率曲线在给定试验时刻的斜率m E R eL R m MPa应力—延伸率曲线弹性部分的斜率bMPa上屈服强度MPa下屈服强度c拉伸试验作业指导书R MPa规定塑性延伸强度PR r MPa规定残余延伸强度R t MPa规定总延伸强度a钢管产品标准中使用的符号b-21MPa=1N?mm 文件编号:页码3/8制定日期版本A执行日期c应力 - 延伸率曲线的弹性部分的斜率值并不一定代表弹性模量。

钢材拉伸试验作业指导书.docx

钢材拉伸试验作业指导书.docx

钢材拉伸试验作业指导书1.依据标准:《金属材料室温拉伸试验第1部分:室温试验方法》GB/T228.1-2010;2.试验目的及适用范围:测定钢材的抗拉强度和塑性。

3.试验环境:进入试验室内先检查室温,一般试样要求室温在10°C-35°C范围内时可以进行试验,对温度要求严格的试样要求室温在23°C±5°C范围内时可以进行试验,如达不到要求,须开启空调暖气设备,使环境温度达到要求后再进行试验。

4.试验准备:4.1仪器设备4.2试样制备。

4. 2. 1目测表面质量:钢筋表面有严重锈蚀,麻坑、裂纹夹砂和夹层等缺陷时,应予以剔除,不得在工程中使用。

4. 2.2样坯截取的部位、数量以及试样的纵轴方向按有关标准、技术条件或双方协议之规定执行;4. 2.3必要时对样坯及不加工试样允许校直或校平,但在操作中必须保证不因此而显著影响金属的性能。

不测伸长率的较细线材可不经校直进行试验;4. 2.4不切削加工的单铸圆形试样表面上的夹砂、夹渣、毛刺、飞边等必须清除;4. 2.5试样在机床上进行切削加工磨削时,不得因受热或冷加工而影响试样的性能,最后一道磨削深度不应过大。

4. 2.6 一般情况下,常用的线材和棒材均可采用比例系数K 为5. 65的比例试样,如原始标距小于15mm时也可采用K为 11. 3的比例试样或采用非比例试样。

4. 2.7拉伸试件样品截取长度为:L^10d+200mm4. 2. 8试样原始标距的标记和测量4. 2.9将样品安置在标距打点机上,用标距打点机在整个样品表面打上原始标记(这样可以避免样品断裂面位于标距区外)。

原始标记应为5mm的倍数。

4. 3试验速率表5-14. 3.1测定上屈服强度时的速率,在弹性范围和直至上屈服强度时的,试验机夹头的分离速率应尽可能保持恒定并在表 5-1规定的速率范围内。

4. 3.2测定下屈服强度,在试样平行长度的屈服期间应变速率应在 0. 00025 -0. 0025s-1之间。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢材拉伸、弯曲试验作业指导书阿城区金实工程质量检测有限责任公司目录钢材拉伸、弯曲试验作业指导书一. 执行标准: (3)二. 拉伸试验(GB/T228-2002) (4)2.1设备工具 (4)2.2 试验步骤: (4)三. 弯曲试验:(GB/T232-1999) (8)3.1设备: (8)3.2 试件长度: (8)3.3 试验步骤: (8)四. 标准要求: (9)4.1 GB13013-91 钢筋混凝土用热轧光圆钢筋 (9)4.2 GB13014-91 钢筋混凝土用余热处理钢筋 (9)4.3 GB201-1997 低碳钢热轧圆盘条 (10)4.4 GB1499-1998 混凝土用热轧带肋钢筋 (10)4.5 JG 3046-1998 冷轧扭钢筋 (11)4.6 GB700-88 碳素结构钢 (11)4.7 GB/T5224-2003 预应力混凝土用钢绞线 (13)五. 钢筋焊接: (14)六. 建筑钢筋机械连接通用技术作业指导书 (17)6.1 钢筋机械连接通用技术: (17)6.2 带肋钢筋 (17)钢材拉伸、弯曲试验作业指导书原理:根据钢筋横截面积求得屈服强度、抗拉强度、伸长率等指标。

一. 执行标准:✧GB/T228-2002 金属材料室温拉伸试验方法✧GB/T232-1999 金属材料弯曲试验方法✧GB238-1984 金属线材反复弯曲试验方法✧GB13013-91 钢筋混凝土用热轧光圆钢筋✧GB13014-91 钢筋混凝土用余热处理钢筋✧GB1499-1998 钢筋混凝土用热轧带肋钢筋✧GB13788-2000 冷轧带肋钢筋✧GB/T701-1997 低碳钢热轧圆盘条✧JG3046-1998 冷轧扭钢筋✧GB/T5224-2003 预应力混凝土用钢绞线✧GB700-88 碳素结构钢✧JGJ/T27-2001 钢筋焊接接头试验方法标准✧JGJ18-2003 钢筋焊接及验收规程✧JGJ107-2003 钢筋机械连接通用技术规程二. 拉伸试验(GB/T228-2002)2.1设备工具1.试验机:应为经周期检定合格,并应为I级或优于I给的准确度。

2.游标卡尺:周期检定合格,分辨力不大于0.05mm3.钢板尺:周期检定合格,精度小于1mm2.2 试验步骤:1.原始横截面积(S0)测定:原始横截面积测定应精确到±1%。

应在试样标距的两端及中间三处用游标卡尺测量。

取三处测得的最小横截面积。

对圆形截面积的产品应在两个相互垂直方向测量试件的直径。

取算术平均值计算横截面积。

至少取四们有效数字。

2.根据钢筋类别用细划线或细墨线用钢板尺标记原始标距。

原始标距的计算值修约至最接近5mm的倍数。

不经机械加工的试件,可以标记一系列套叠的原始标距。

3.根据试件的横截面积及钢材的强度等级,估算试件的破坏荷载,选用试验机量程。

试验机量程可参照下表选择:直径12mm以下各类钢筋均可用100KN试验机.4.操作步骤:A.开启总电源B.把试验机度盘调制零位C.开启COMPUTER,打开电控柜D.设定所需各种参数E.开送油阀F.开始试验G.停止试验H.电机归零I.保存数据出据试验报告5.按应力速率法进行加荷。

加荷速度为6-60N/mm25-1,加荷速度应保持均匀,不同截面积试件加荷速度可参照下表执行。

注:A: ()内为钢筋横截面积mm2B: 矩形断面试件可参照接近的横截面积选用6.强度计划及数字修约.F1—试件屈服首次下降前的最高力(N) 居服强度:δs=S0--试件原始横截面积(mm2)Fm—试件断裂前的最大力(N)抗拉强度:δb=S0--试件原始横截面积(mm2)按上式计算出强度值,按5Mpa间隔修约。

7.断后伸长率测定:A将试件断裂部分仔细的配接在一起使其轴线处于同一直线上。

并保持断裂部分适当接触。

使用分辨率力优于0.1mm的钢板尺测量断后标距。

准确到±0.25mm。

A=LV-L0X100L0A-断裂伸长率(%)L V—断裂后标距(mm)L0—原始标距(mm)计算结果按0.5%修约间隔进行修约。

当断裂处与最接近的标距标记的距离小于原始标距,且伸长不符合规定时,可用移位法测量。

a试验前将原始标距细分为N等分。

b试验后,以符号x表示断裂后试样短段的标距标记,以符号y表示断裂试样长段的等分标记,此标记与断裂处的距离最接近于断裂处至标距标记x的距离。

如x-y之间的数为n,按如下测定断后伸长。

1)如N-n为偶数(见图),测量x与y之间的距离和测量y至距离为1/2(N-n)个分格的Z标记之间的距离。

按下式计算断后伸长率。

A= XY+ZYZ-L0 X100L02)如N-n为奇数(见图),测量x-y间距离和测量从y至距离分别1/2(N-n-1)和1/2(N-n+1)个的E,和Z,,标记之间的距离。

按下式计算伸长率。

A= XY+ZYZ-L0 X100L08.试验结果处理试验出现下列情况之一其试验结果无效。

应重做同样数量试件的试验。

A.试样断于标距外,或断在机械刻划的标距标记上,而断后伸长率小于规定最小值。

B.试验期间设备发生故障,影响试验结果。

三. 弯曲试验:(GB/T232-1999)3.1设备:A.支辊式弯曲装置.(支辊间距可调)B.弯曲压头.(根据试件进行选择)3.2 试件长度:L=0.5π(d+a)+140mmπ取3.1. d为弯曲压头或弯心直径.A为试件厚度或直径.3.3 试验步骤:1.试验一般在10-35℃室温范围内进行。

对温度要求严格的试验。

试验室温度应在23±5℃2.试验在力作用下弯曲的二臂应平行3.支辊长度应大开试件的宽度或直径。

半径应为1-10倍的试件的原度4.支辊的间距应为l=(d+3a)±0.5a 此距离在试验之间应保持不变。

5.均匀加荷弯曲至规定的角度6.试验结果评定,应按照相关产品标准的要求评定弯曲试验结果。

如果规定肉体要求,弯曲试验后试件弯曲的外表面无肉中见裂纹应评定为合格。

四. 标准要求:4.1 GB13013-91 钢筋混凝土用热轧光圆钢筋每批钢筋检验项目,取样方法,试验方法见下表:力学性能工艺性能见下表4.2 GB13014-91 钢筋混凝土用余热处理钢筋钢筋检验项目取样方法试验方法见下表:力学性能工艺性能应符合下表要求:4.3 GB201-1997 低碳钢热轧圆盘条检验项目试验方法按下表执行:供建筑用盘条力学性能和工艺性能应符合下表要求:4.4 GB1499-1998 混凝土用热轧带肋钢筋每批检测项目取样方法试验方法按下表:钢筋力学性能应符合下表要求:规定弯心直径弯曲180°受弯部位不产生裂纹4.5 JG 3046-1998 冷轧扭钢筋试验项目取样数量试验方法见下表:力学性能符合下表要求:4.6 GB700-88 碳素结构钢每批钢材检验项目取样数量取样方法试验方法见下表钢筋拉伸试验应符合下表要求:表2弯曲试验应符合下表要求:注:B为试件宽度,a为钢材的厚度(直径)4.7 GB/T5224-2003 预应力混凝土用钢绞线常规检验项目及取样数量见下表:钢绞线尺寸截面积一览表:注:I表示刻痕铜丝捻制的钢绞线C表示捻制又经模拔的钢绞线1×2结构钢绞线力学性能应符合下表要求:五. 钢筋焊接:执行标准:JGJ18-2003 JGJ27-2004从事钢筋焊接施工的焊工必须持有焊工考试合格证,才能上岗操作:钢筋焊接方法适用范围, 常用焊接方法:1)闪光对焊2)单面帮条焊双面帮条焊3)单面搭接焊双面搭接焊4)钢筋与钢板搭接焊5)电渣压力焊钢筋闪光对焊接头,电弧焊接头,电渣压力焊接头,气压焊接头拉伸试验结果均符合下列要求:1)3个热轧钢筋接头试件的抗拉强度均不得小于刻牌号钢筋规定的抗拉强度:RRB400钢筋接头的抗拉强度均不得小于570N/mm22)至少应有2个试年断于焊缝之外,并应呈延性断裂。

当达到上述2项要求时,应评定访接头为抗拉强度合格。

当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度,或3个试件均在焊缝或热影响区发生脆性断裂时,则一次判定该批接头为不合格品。

当试验结果有1个试件的抗拉强度小于规定值,或2个试件在焊缝或热影响区发生脆性断裂,其抗拉强度均小于钢筋规定抗拉强度的1.10倍时,应进行复验。

复验时,应再切取6个试件。

复验结果,当仍有1个试件的抗拉强度小于规定值,或有3个试件断于焊缝或热影响区,呈脆性断裂,其抗拉强度小于钢筋规定抗拉强度的1.10倍时,应判定访批接头为不合格品。

注:当接头试件虽断于焊缝或热影响区,呈脆性断裂,但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时,可按断于焊缝或热影响区之外,呈延性断裂同等对待。

闪光对焊接头、气压焊接头进行弯曲试验时,应将受压面的金属毛刺和镦粗凸起部分消除,且应于钢筋的外表齐平。

弯曲试验可在万能试验机、手动或电动液压弯曲试验器上进行,焊缝应处于弯曲中心点,弯心直径和弯曲角应符合表5.1.8规定。

当试验结果,弯至90°,有2个或3个试件外侧(焊颖和热影响区)未发生破裂,应评定该批接头弯曲试验合格。

当3个试件均发生断裂,则一次判定访批接头为不合格品当有2个试件发生破裂,应进行复验。

复验时,应再切取6个试件。

复验结果,当有3个试件发生破裂时,应判定该批接头为不合格品。

注:当试件外侧横向裂纹宽度达到0.5mm时,应认定已破裂。

弯心直径和弯曲角度应按表4.0.5的规定。

表4.0.5 压头弯心直径和弯曲角度注:d为钢筋直径。

六. 建筑钢筋机械连接通用技术作业指导书6.1 钢筋机械连接通用技术:执行标准:JGJ107-2003 J257-2003I级II级III级接头的抗拉强度应符合表3.0.5的规定。

表3.0.5 接的抗拉强度对接头的每一验收批,必须在工程结构中随机截取3个接头试件抗拉强度试验,按设计要求的接头等级进行评定。

当3个接头试件的抗拉强均符合本规程表3.0.5中相应等级的要求时,该验收批评为合格。

如有1个试件的强度不符合要求,应再取6个试件进行复检。

复检中如仍有1个试件的强度不符合要求,则访验收批评为不合格。

如有1个试件的强度不符合要求,应再取6个试件进行复检。

复检中如仍有1个试件的强度不符合要求,则该验收批评为不合格。

6.2 带肋钢筋套筒挤压连接技术规程执行标准:JGJ108-96 对Ⅰ、Ⅱ级带肋钢筋挤压接头所用套筒材料应选用适于压延加工的钢筋,其实测力学性能应符合表3.0.1的要求。

套筒材料的力学性能表3.0.1钢筋锥螺纹接技术规程执行标准:JGJ109-961)本规程适用于工业与民用建筑的混凝土结构中,钢筋直径为16-40mm的II III级钢筋连接。

2)用钢筋锥螺纹接头连接的,应符合现行国家标准≤钢筋混凝土用热扎带肋钢筋≥GB1499及≤钢筋混凝土用余热处理钢筋≥GB13014的要求。
