软件工程笔记(注释)(完整版)
软件工程复习资料精选全文完整版
可编辑修改精选全文完整版一、单选题（共20题，40分）1、使用数据流图，并不断细化的需求获取方法是（）。
（2.0）A、简易的应用规格说明B、面向数据流自顶向下逐步求精C、访谈D、快速原型法正确答案： B2、Z语言是以（）为基础的形式化规格说明语言。
（2.0）A、微积分B、概率C、图形D、一阶谓词演算正确答案： D3、HIPO是指（2.0）A、层次输入处理输出图或表B、层次功能结构图C、功能结构图D、输入处理输出图或表正确答案： A4、高铁调用系统最适宜采用（）方法。
（2.0）A、有穷状态机B、 Petri网C、 Z语言D、一阶线性时态逻辑正确答案： B5、假设学生年龄的成绩输入范围为18-25，则根据等价类划分技术，下列划分正确的是（）。
（2.0）A、可划分为2个有效等价类，2个无效等价类B、可划分为1个有效等价类，2个无效等价类C、可划分为2个有效等价类，1个无效等价类D、可划分为1个有效等价类，1个无效等价类正确答案： B6、用于并发系统，解决定时问题的形式化方法是（）。
（2.0）A、 VDMB、 Z语言C、 Petri网D、一阶线性时态逻辑正确答案： C7、软件生命周期中所花费费用最多的阶段是（2.0）A、需求分析B、软件总体设计C、软件维护D、软件实现正确答案： C8、软件质量保证措施SQA不包括：（2.0）A、复审或评审B、软件测试C、程序正确性证明D、软件代码编写正确答案： D9、希望确定软件实现的功能是否与需求规格说明书一致，需进行()。
（2.0）A、单元测试B、有效性测试C、确认测试D、集成测试正确答案： C10、总体设计不包括：（2.0）A、体系结构设计B、数据库设计C、模块内算法设计D、逻辑数据结构设计正确答案： C11、关于类和对象的说法，正确的是（2.0）A、一个类只能有一个角色B、类的命名必须用动词C、类的所有对象都具有相同的属性和操作D、类是对象的实例，对象是类的抽象正确答案： C12、数据字典的基本功能是（2.0）A、数据库设计B、数据通信C、数据定义D、数据维护正确答案： C13、软件需求规格说明的内容不应该包括（2.0）A、主要功能B、算法的描述C、用户界面及其运行环境D、软件性能正确答案： B14、增量模型在添加新的模块时，有一个要求是（）（2.0）A、需要更多的测试B、有足够的开发人员C、软件体系结构开放D、各个模块都要进行评审正确答案： C15、在软件详细设计过程中不采用的工具是（2.0）A、判定表B、PDLC、程序流程图D、DFD正确答案： D16、软件测试方法中，黑盒测试方法和白盒测试方法是常用的方法，其中黑盒测试方法主要用于测试（2.0）A、结构合理性B、软件外部功能C、程序正确性D、程序内部逻辑正确答案： B17、耦合是模块之间的相对独立性的度量。
(完整版)名词解释(软件工程)
三、名词解释1、软件：在计算机系统中,与硬件相互依存的逻辑部件,它由程序、数据及相关文档组成。
2、软件工程：是指导计算机软件开发和维护的工程学科。
采用工程的概念、原理、技术和方法来开发与维护软件，把经过时间考验而证明正确的管理技术和当前能够得到的最好的技术方法结合起来。
3、数据字典：是关于数据的信息的集合，也就是对数据流图中包含的所有元素的定义的集合。
4、模块化：是把程序划分成若干个模块，每个模块完成一个子功能，把这些模块集总起来组成一个整体，可能完成指定的功能满足问题的需求。
5、类：对具有相同数据和相同操作的一组相似对象的定义。
6、软件危机: 是指在计算机软件的开发和维护过程中所遇到的一系列严重问题。
7、软件维护:在软件已经交付使用之后,为了改正错误或满足新的需要而修改软件的过程.8、继承:子类自动地共享基类中定义的数据和方法的机制.9、投资回收期: 就是使累计的经济效果等于最初投资的需要的时间。
10、结构化分析方法:就是面向数据流自顶向下逐步求精进行需求分析的方法。
11、软件的生命周期：一个软件从定义、开发、使用和维护，直到最终被废弃所经历的一系列时期。
1２、投资回收期：就是使累计的经济效果等于最初投资的需要的时间。
13、结构化分析方法：就是面向数据流自顶向下逐步求精进行需求分析的方法。
14、模块：数据说明、可执行语句等程序对象的集合，它是单独命名的而且可通过名字来访问。
15、宽度：是软件结构内同一个层次上的模块总数的最大值。
16、事务流：数据沿输入通路到达一个处理，这个处理根据输入数据的类型在若干个动作序列中选出一个来执行。
这类数据流应该划分为一类特殊的数据流，称为事务流。
17、耦合：衡量不同模块彼此间互相依赖的紧密程度。
18、事件：是某个特定时刻所发生的事情，它是对引起对象从一种状态转换到另一种状态的现实世界中的事件的抽象。
19、函数重载：指在同一作用域内的若干个参数特征不同的函数可以使用相同的函数名字。

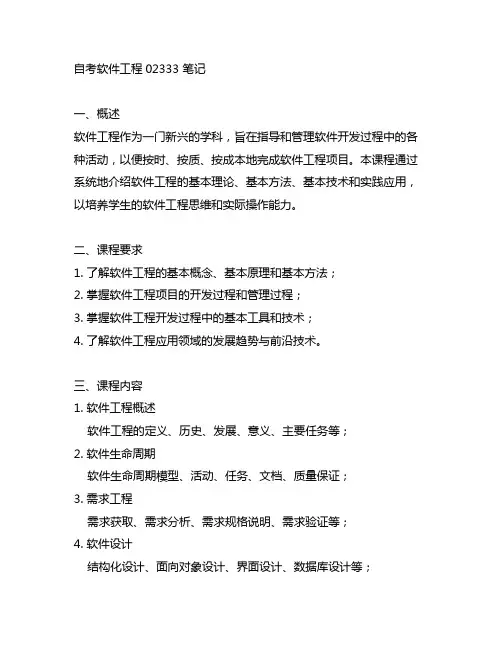

自考软件工程02333 笔记
自考软件工程02333 笔记一、概述软件工程作为一门新兴的学科，旨在指导和管理软件开发过程中的各种活动，以便按时、按质、按成本地完成软件工程项目。
本课程通过系统地介绍软件工程的基本理论、基本方法、基本技术和实践应用，以培养学生的软件工程思维和实际操作能力。
二、课程要求1. 了解软件工程的基本概念、基本原理和基本方法；2. 掌握软件工程项目的开发过程和管理过程；3. 掌握软件工程开发过程中的基本工具和技术；4. 了解软件工程应用领域的发展趋势与前沿技术。
三、课程内容1. 软件工程概述软件工程的定义、历史、发展、意义、主要任务等；2. 软件生命周期软件生命周期模型、活动、任务、文档、质量保证；3. 需求工程需求获取、需求分析、需求规格说明、需求验证等；4. 软件设计结构化设计、面向对象设计、界面设计、数据库设计等；5. 软件构建编码规范、程序设计、测试、集成等；6. 软件测试测试基本概念、测试方法、测试工具、测试用例设计等；7. 软件维护软件维护的类型、需求、过程、技术等；8. 软件质量管理质量计划、质量保证、缺陷管理、度量与分析等；9. 项目管理项目计划、进度管理、成本管理、风险管理等；10. 软件工程发展趋势软件工程的前沿技术、新兴趋势及应用领域。
四、学习方法1. 认真听课，理清教学内容；2. 多做习题，巩固理论知识；3. 积极参与讨论，提升理论水平；4. 关注实践应用，培养实际操作能力；5. 及时总结，形成完整的软件工程知识体系。
五、考试重点1. 考试内容：对软件工程的基本概念、基本原理、基本方法和实践应用的掌握程度；2. 考试形式：闭卷考试，以选择题、简答题、计算题形式出题；3. 考试要求：理论与实践相结合，注重分析和解决实际问题的能力。
六、学习建议1. 认真学习课本内容，了解软件工程的基本理论和方法；2. 多参加实验课和讨论班，加强理论与实践的结合；3. 多做习题，熟悉考试题型和内容要点；4. 关注软件工程的发展趋势，了解前沿技术和新兴应用。

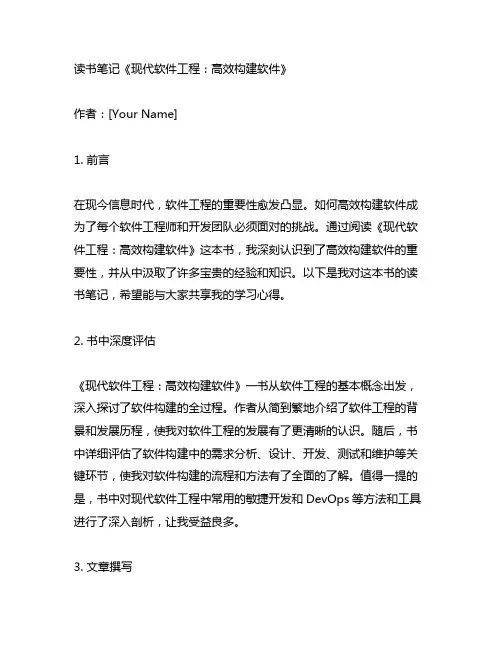

现代软件工程 如何高效构建软件 读书笔记
读书笔记《现代软件工程：高效构建软件》作者：[Your Name]1. 前言在现今信息时代，软件工程的重要性愈发凸显。
如何高效构建软件成为了每个软件工程师和开发团队必须面对的挑战。
通过阅读《现代软件工程：高效构建软件》这本书，我深刻认识到了高效构建软件的重要性，并从中汲取了许多宝贵的经验和知识。
以下是我对这本书的读书笔记，希望能与大家共享我的学习心得。
2. 书中深度评估《现代软件工程：高效构建软件》一书从软件工程的基本概念出发，深入探讨了软件构建的全过程。
作者从简到繁地介绍了软件工程的背景和发展历程，使我对软件工程的发展有了更清晰的认识。
随后，书中详细评估了软件构建中的需求分析、设计、开发、测试和维护等关键环节，使我对软件构建的流程和方法有了全面的了解。
值得一提的是，书中对现代软件工程中常用的敏捷开发和DevOps等方法和工具进行了深入剖析，让我受益良多。
3. 文章撰写在撰写本文之前，我仔细阅读了作者对于现代软件工程的深度评估，并针对这些内容进行了整理和思考。
接下来，我将结合书中观点和个人理解，以及我对高效构建软件的认识，撰写下面的文章。
4. 高效构建软件的重要性在当今竞争激烈的市场环境下，高效构建软件显得尤为重要。
高效构建软件可以缩短产品上线时间，满足市场需求；另高效构建软件可以提高软件质量，提升用户体验。
软件工程师和开发团队需要不断探索高效构建软件的方法和工具，不断提升自身的技能和水平。
5. 个人观点个人而言，我认为高效构建软件不仅仅是一种技术，更是一种态度和方法论。
在实际工作中，我们要注重团队协作，倡导敏捷开发，注重测试，关注用户反馈，不断迭代和优化。
只有这样，我们才能真正做到高效构建软件，为用户创造更大的价值。
6. 总结通过对《现代软件工程：高效构建软件》的深度评估和个人思考，我对高效构建软件有了更加全面、深刻和灵活的理解。
相信在今后的工作中，我会将书中的知识和经验融入实际工作中，不断提升自己的软件工程能力，为团队和项目创造更大的价值。
(完整版)软件工程 判断题
判断题：第1章概述1。
由于今天个人计算机不断发展壮大，人们不再采用软件团队的开发方式。
（×)2。
由于软件是产品，因此可以应用其他工程制品所用的技术进行生产。
(×）3. 购买大多数计算机系统所需的硬件比软件更昂贵.（×）4。
大多数软件产品在其生命周期中不需要增强功能。
（×)5。
大多数软件系统是不容易变化的,除非它们在设计时考虑了变化。
（√）6. 一般来说，软件只有在其行为与设计者的目标一致的情况下才能成功。
（×）第4章需求工程1. 在需求分析过程中，分析员要从用户那里解决的最重要的问题是明确软件做什么。
（√）2. 软件需求规格说明书在软件开发中具有重要的作用，它是软件可行性分析的依据。
（×）第5章面向对象基础1. 模型是对现实的简化，建模是为了更好地理解所开发的系统。
(√）2。
UML语言支持面向对象的主要概念，并与具体的开发过程相关。
(×)第6章面向对象分析1. 面向对象分析的核心在于建立一个描述软件系统的模型。
（×）第7章软件体系结构设计1. 系统体系结构的最佳表示形式是一个可执行的软件原型。
(×）2. 软件体系结构描述是不同项目相关人员之间进行沟通的使能器.（√）3. 良好的分层体系结构有利于系统的扩展与维护。
(√）4。
消除两个包之间出现的循环依赖在技术上是不可行的.（×）5. 设计模式是从大量成功实践中总结出来且被广泛公认的实践和知识。
(√）第8章面向对象设计1。
面向对象设计是在分析模型的基础上,运用面向对象技术生成软件实现环境下的设计模型.（√）2。
系统设计的主要任务是细化分析模型，最终形成系统的设计模型.（×）3。
关系数据库可以完全支持面向对象的概念，面向对象设计中的类可以直接对应到关系数据库中的表。
（×)4。
用户界面设计对于一个系统的成功是至关重要的，一个设计得很差的用户界面可能导致用户拒绝使用该系统。

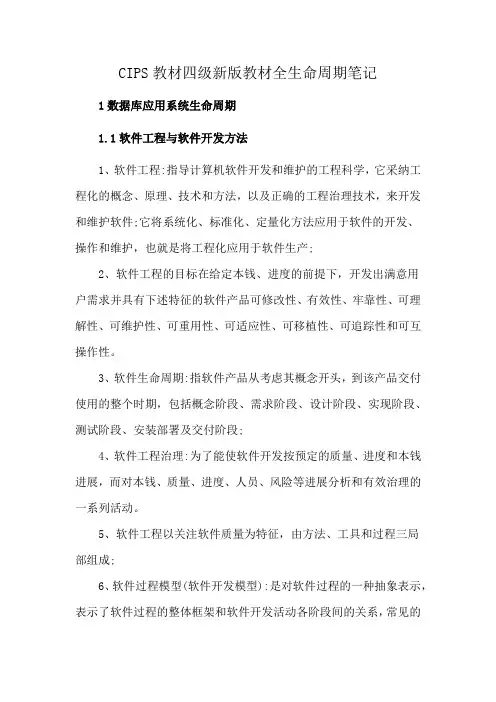

CIPS教材四级新版教材全生命周期笔记
CIPS教材四级新版教材全生命周期笔记1数据库应用系统生命周期1.1软件工程与软件开发方法1、软件工程:指导计算机软件开发和维护的工程科学，它采纳工程化的概念、原理、技术和方法，以及正确的工程治理技术，来开发和维护软件;它将系统化、标准化、定量化方法应用于软件的开发、操作和维护，也就是将工程化应用于软件生产;2、软件工程的目标在给定本钱、进度的前提下，开发出满意用户需求并具有下述特征的软件产品可修改性、有效性、牢靠性、可理解性、可维护性、可重用性、可适应性、可移植性、可追踪性和可互操作性。
3、软件生命周期:指软件产品从考虑其概念开头，到该产品交付使用的整个时期，包括概念阶段、需求阶段、设计阶段、实现阶段、测试阶段、安装部署及交付阶段;4、软件工程治理:为了能使软件开发按预定的质量、进度和本钱进展，而对本钱、质量、进度、人员、风险等进展分析和有效治理的一系列活动。
5、软件工程以关注软件质量为特征，由方法、工具和过程三局部组成;6、软件过程模型(软件开发模型):是对软件过程的一种抽象表示，表示了软件过程的整体框架和软件开发活动各阶段间的关系，常见的有:瀑布模型、快速原形模型、增量模型和螺旋模型。
1.2 DBAS 软件组成1、数据库应用软件在内部可看作由一系列软件模块/子系统组成，这些模块/子系统可分成两类:(1)与数据访问有关的数据库事务模块:利用 DBMS供应的数据库治理功能，以数据库事务方式直接对数据库中的各类应用数据进展操作，模块粒度较小;(2)与数据访问无直接关联的应用模块:在很多与数据处理有关的应用系统中，对数据库的访问只是整体中的一局部，其他功能则与数据库访问无直接关系，这局部模块粒度可以比拟大。
2、 DBAS设计开发的硬件方面:主要涉及依据系统的功能、性能、存储等需求选择和配置适宜的计算机硬件平台，并与开发好的 DBAS 软件系统进展集成，组成完整的数据库应用系统;1.3 DBAS生命周期模型1、数据库应用系统的生命周期模型:(1）参照软件开发瀑布模型的原理，DBAS的生命周期由工程规划、需求分析、系统设计、实现和部署、运行治理与维护等5个根本活动组成;(2）将快速原形模型和增量模型的开发思路引入DBAS生命周期模型，允许渐进、迭代地开发DBAS;(3）依据DBAS的软件组成和各自功能,细化 DBAS需求分析和设计阶段，引入了数据组织与存储设计、数据访问与处理设计、应用设计三条设计主线，分别用于设计DBAS中的数据库、数据库事务和应用程序;(4)）将DBAS设计阶段细分为概念设计、规律设计、物理设计三个步骤，每一步的设计内容又涵盖了三条设计主线。
(完整版)软件工程 第五章 面向对象的需求分析
第五章面向对象的需求分析面向对象的需求分析方法的核心是利用面向对象的概念和方法为软件需求建造模型。
它包含面向对象风格的图形语言机制和用于指导需求分析的面向对象方法学。
面向对象的思想最初起源于 20世纪 60年代中期的仿真程序设计语言Simula67。
20世纪80年代初出现的Smalltalk 语言及其程序设计环境对面向对象技术的推广应用起到了显著的促进作用。
20世纪90年代中后期诞生并迅速成熟的UML（Unified Modeling Language，统一建模语言）是面向对象技术发展的一个重要里程碑。
UML 统一了面向对象建模的基本概念、术语和表示方法，不仅为面向对象的软件开发过程提供了丰富的表达手段，而且也为软件开发人员提供了互相交流、分享经验的共用语言。
本章首先介绍面向对象的主要概念和思想。
在概述了UML的全貌之后，以“家庭保安系统”为实例，介绍与需求分析相关的部分 UML语言机制以及基于UML的面向对象的需求分析方法和过程。
第一节面向对象的概念与思想一、面向对象的概念关于“面向对象”，有许多不同的看法。
Coad和 Yourdon给出了一个定义：“面向对象 = 对象 + 类 + 继承 + 消息通信”。
如果一个软件系统是使用这样4个概念设计和实现的，则认为这个软件系统是面向对象的。
一个面向对象的程序的每一成分应是对象，计算是通过新的对象的建立和对象之间的消息通信来执行的。
1.对象（object）一般意义来讲，对象是现实世界中存在的一个事物。
可以是物理的，如一个家具或桌子，如图 5-1-1所示，可以是概念上的，如一个开发项目。
对象是构成现实世界的一个独立的单位，具有自己的静态特征（用数据描述）和动态特征（行为或具有的功能）。
例如：人的特征：姓名、性别、年龄等，行为：衣、食、住、行等。
图 5-1-1 对象的定义（1）对象、属性、操作、消息定义对象可以定义为系统中用来描述客观事物的一个实体，它是构成系统的一个基本单位，由一组属性和一组对属性进行操作的服务组成。
软件工程导论(第7章)
测试的正确定义：“为了发现程序中的错 误而执行程序的过程。”
7.2.2 软件测试准则
1）所有测试都应该能追溯到用户需求；
2）应该远在测试前就制定出测试计划；
3）把Pareto原理应用到软件测试中；Pareto原理 说明测试发现的错误中的80%很可能是由程序 中20%的模块造成的。
4）应该从“小规模”测试开始，并逐步进行“大 规模”测试；
USER32.DLL； GDI32.DLL； KERNEL32.DLL。
Windows消息机制：
1）基于消息的事件驱动 消息可以是由硬件发来的（存于系统队列）,
也可以由Windows系统和应用程序发来（存于 程序队列中）；
每一个Windows程序在不停的捕捉各种消息, 并进行处理；
每个窗口都必须有一个窗口函数，来负责消息 的判断与处理。
3）重要的执行路径 由于不可能进行穷尽测试，因此选择测试
路径是非常关键的。 4）出错处理通路 5）边界条件
7.3.2 代码审查
审查小组： 1）组长； 2）程序的设计者； 3）程序的编写者； 4）程序的测试者。
7.3.3 计算机测试
由于软件模块不是一个独立的系统，不能独 立运行，要依靠其他模块调用，或需要调用其 他模块。
1.模块测试 模块测试又称单元测试，它把每个模块作为
单独的实体来测试。 2.子系统测试
子系统测试是把经过单元测试的模块放在一 起形成一个子系统来测试。
3.系统测试 系统测试是把经过测试的子系统装配成一个完
整的系统来测试。 4.验收测试
验收测试把软件系统作为单一的实体进行测试 （利用用户的实际数据测试）。 5.平行运行
如PL/1、PASCAL、C、ADA等 3）专用语言 如APL、BLISS、FORTH、LISP、PROLOG等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章软件工程概述1.软件危机 (software crisis)：是指在计算机软件的开发和维护过程中所遇到的一系列严重问题。
即“两低一高”问题：质量低、效率低、成本高。
软件危机也成为“软件萧条(depression)”或“软件困扰(afflication)”2.软件危机主要表现1）开发成本和进度估计不准2）用户对“已完成的”软件系统不满意3）软件质量往往靠不住4）软件常常是不可维护的5）软件通常没有适当的文档资料6）软件成本逐年上升7）软件开发生产率滞后于硬件和计算机应用普及的趋势3.产生软件危机的原因1）与软件本身的特点有关a. 软件不同于硬件，是逻辑部件而不是物理部件缺乏可见性难于测试管理和控制开发过程困难不会因使用时间过长而被“用坏”难以维护b.软件不同于一般程序，规模庞大，而且程序复杂性随着程序规模的增加而呈指数上升2）和软件开发与维护的方法不正确有关a.对软件开发和维护有关的错误认识和作法忽视软件需求分析的重要性认为软件开发就是写程序轻视软件维护b. 对软件开发过程与方法的认识与应用软件开发要经历一个漫长的时期（编程占10-20%）程序仅是完成软件配置的一个组成部分软件开发方法要有利于软件维护4.软件的特点(1)软件是无形的（intangible）(2)软件副本的大批量生产轻而易举(3)软件业是劳动密集型的(4)一个没有经过充分训练的软件开发人员很容易编写出难以理解和修改的软件(5)软件本身很容易修改。
但由于它的复杂性，又很难正确地修改。
(6)软件不像其他的工业产品那样会因使用而磨损，随着反复修改，它的设计会逐渐退化5.消除软件危机的途径1）对计算机软件的正确认识2）认识到软件开发不是个体劳动的神秘技巧，而是一种组织良好、管理严密、各类人员协同配合、共同完成的工程项目3）推广使用成功的软件开发技术和方法4）开发和使用更好的软件开发工具总之, 为了消除软件危机，既要有技术措施(方法和工具)，又要有必要的组织管理措施。
6.对“工程”的理解：大事情，施工的过程，工程学科。
施工的过程：分析→设计→实现→维护7.软件的概念经典定义：软件 = 程序 + 文档 + 数据软件是计算机程序及其有关的数据和文档的完整集合。
计算机程序是能够完成功能的可执行的指令序列数据是程序能适当处理的信息，具有适当的数据结构软件文档是开发、使用和维护程序所需要的图文资料8.软件工程的概念概括地说，软件工程是指导计算机软件开发和维护的工程学科。
采用工程的概念、原理、技术和方法来开发与维护软件，把经过时间考验而证明正确的管理技术和当前能够得到的最好的技术方法结合起来，以经济地开发出高质量的软件并有效地维护它，这就是软件工程。
目标：项目成功（BFC,Better、Faster、Cheaper）9.软件工程的本质特征（1）软件工程关注于大型程序的构造（2）软件工程的中心课题是控制复杂性（3）软件经常变化（4）开发软件的效率非常重要（5）和谐地合作是开发软件的关键（6）软件必须有效地支持它的用户（7）在软件工程领域常由具有一种文化背景的人替具有另一种文化背景的人创造产品10.软件工程的基本原理（1）用分阶段的生命周期计划进行严格管理（2）坚持进行阶段评审（3）实行严格的产品控制（4）采用现代程序设计技术（5）结果应能清楚地审查（6）开发小组的人员应该少而精（7）承认不断改进软件工程实践的必要性11.软件工程方法学通常把在软件生命周期全过程中使用的一整套技术的集合称为方法学(methodology)，也称为型(paradigm)。
1)传统方法学（结构化方法学）：SA,SD,SP,ST2)面向对象方法学：OOA,OOD,OOP,OOTS：结构化，structuredOO：面向对象，Object OrientedA：分析，AnalysisD：设计，DesignP：编程，ProgrammingT：测试，Test12.软件工程方法学三要素，这就是方法、工具和过程。
其中：1)方法是完成软件开发任务的技术方法，回答“如何做”的问题；2)工具是为方法的运用提供自动的或半自动的软件支撑环境；3)过程规定了完成各项任务的工作阶段、工作容、产品、验收的步骤和完成准则。
第二章软件过程1.过程（process）：ISO9000把过程定义为，把输入转化为输出的一组彼此相关的资源和活动。
2.软件过程(Software Process): 是为了获得高质量软件所需要完成的一系列任务的框架（Framework），它规定了完成各项任务的工作步骤。
3.软件生命周期软件生命周期由软件定义、软件开发、和运行维护三个时期组成，每个时期又可进一步划分成若干个阶段。
(三个时期八个阶段)三个时期八个阶段：三个时期：软件定义、软件开发、运行维护八个阶段：（1）问题定义 (2).可行性研究 (3).需求分析 (4).概要设计 (5).详细设计(6).编码和单元测试 (7).综合测试 (8).软件维护4.软件开发模型(在课本的14—33页，了解一下)1）瀑布模型 (Waterfall)2）快速原型模型Prototype3）增量模型（Incremental Models）4）喷泉模型5）螺旋模型6）统一过程(rational unified process,RUP)7）敏捷过程8）极限编程(extreme programming,XP)9）能力成熟模型（capability maturity model,CMM）第三章结构化的分析（SA）1.需求分析：发现、求精、建模、规格说明、复审的过程。
发现：获取需求，完备、正确、有效求精：细节建模：形式化描述规格说明：详述复审：批准2.需求分析的准则1）必须理解和表示问题的信息域，根据这条准则应该建立数据模型。
2）必须定义软件应完成的功能，这条准则要求建立功能模型。
3）必须表示作为外部事件结果的软件行为，这条准则要求建立行为模型。
4）必须对描述信息、功能和行为的模型进行分解，用层次的方式展示细节。
3.需求获取的方法1）访谈正式的：事先准备好的非正式的访谈：开放的，头脑风暴，情景分析2）面向数据流自顶向下求精3）简易的应用规格说明技术4）快速建立软件原型4.分析建模结构化分析实质上是一种创建模型的活动。
通过需求分析而建立的模型必须达到下述的三个基本目标：描述用户的需求。
为软件设计工作奠定基础。
定义一组需求，一旦开发出软件产品之后，就可以用这组需求为标准来验收该产品。
5.模型(Model)：是为了理解事物而对事物作出的一种抽象，是对事物的书面上的无歧义文字或图形的描述.5.1.模型是对问题的简化。
5.2.要从多个角度认识事物。
6.分析模型：数据模型（实体联系图）、功能模型（数据流图）、行为模型（状态转换图）。
7.需求分析成果：软件需求规格说明8.实体-联系图（ER图，entity-relationship diagram）(P41,要求会画)（1）数据模型的主要成分：数据对象，数据对象的属性，数据对象彼此间相互连接的关系数据对象：对软件必须理解的复合信息的抽象。
属性：定义了数据对象的性质。
联系：数据对象彼此之间相互连接的方式称为联系，也称为关系。
类型：一对一联系、一对多联系、多对多联系。
联系也可以有属性。
（2）实体-联系图的符号表示：实体属性联系9.数据流图（DFD，Data Flow Diagram）：描绘信息流和数据从输入移动到输出的过程中所经受的变换（书本P43—47，要会画）10.数据字典（DD:，Data Dictionary）：是关于数据的信息的集合，是对数据流图中包含的所有元素的定义的集合（书本P49—51，要会画）11.状态转换图（SD，State Diagram）：通过描绘系统的状态及引起系统状态转换的事件，来表示系统的行为。
用于建立行为模型。
状态：是任何可以被观察到的系统行为模式。
状态规定了系统对事件的响应方式事件：是在某个特定时刻发生的事情，是引起系统做动作或（和）转换状态的控制信息。
（书本P47—49）第四章结构化设计性能DFD环境功能将来分析ERD DD数据（五大需求）（四大设计）存 DS数据 DB外存file架构 C/S,B/S四大设计构件之间的接口接口人—机接口Process过程Procedure（步骤）三型两化行为模型三型功能模型数据模型系统化两化层次化如何设计：必须依据原理、原则、规则、准则模块：是由边界元素限定的相邻的程序元素的序列，而且有一个整体标识符来代表它。
模块化：就是把程序划分成可独立命名且独立访问的模块，每个模块完成一个子功能，把这些模块集成起来构成一个整体，可以完成指定的功能满足用户的需求。
（1）一组相邻元素（2）一个边界（3）一个名字（标识符ID）Why模块化？1）降低复杂度2）有利于团队分工协作How to 模块化？Meyer模块化5标准1）模块可分解性（降低复杂性）2）模块可组装性（可重用，reuse）3）模块可理解性(易于维护)4）模块连续性（副作用小）5）模块保护性（屏蔽异常）抽象（abstract）：抽出事物的本质特征，而暂时不考虑它们的细节找共性，略特性抓主要，略次要有效降低模块数量逐步求精：为了集中精力解决主要问题而尽量推迟对问题细节的考虑。
大小粗细Miller法则：一个人在任何时候都只能把精力集中在7±2个知识块上。
7±2全局变量信息隐藏局部变量块：高聚，一个模块只做一件事模块独立参数少块间：低耦合，KIS（keep it simple）类型简单结构化设计原理：1）模块化2）抽象3）信息隐藏4）逐步求精启发原则：1）改进软件结构提高模块独立性2）模块规模应该适中（LOC<30）LOC:lines of code note>code3）深度、宽度、扇出和扇入都应当适中（7±2原则）4）模块的作用域应该在控制域之5）力争降低模块接口的复杂度（接口KIS）6）设计单出口单入口的模块7）模块的功能应该可以预测设计结果描述工具：建模工具软件工具工具建模工具开发工具IPO图（Input Process Output）：描述模块（总体）。
