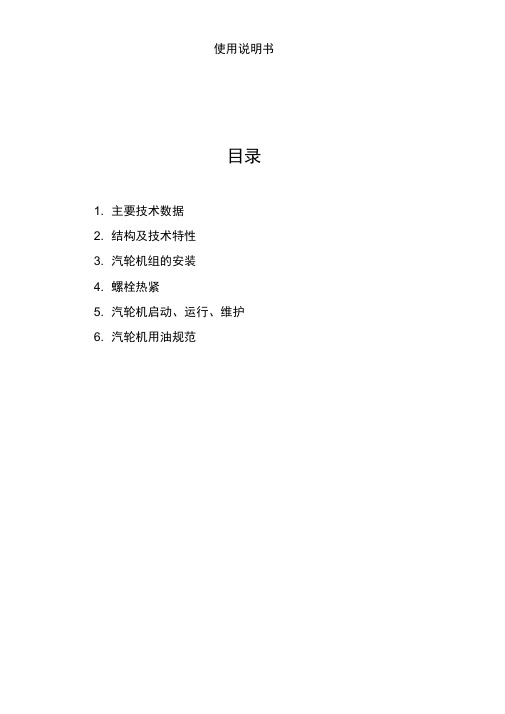

使用说明书目录1. 主要技术数据2. 结构及技术特性3. 汽轮机组的安装4. 螺栓热紧5. 汽轮机启动、运行、维护6. 汽轮机用油规范使用说明书1.主要技术数据1.1汽轮机型号B7.5 —8.83/6.4 1.2汽轮机型式高压单缸冲击背压式1.3额定功率7500kW1.4最大功率8200kW1.5转速3000r/mi n1.6工作电网频率50HZ1.7主汽门前烝汽压力8.83 鳥MPa1.8主汽门前烝汽温度5351.9进汽流量额定工况405t/h最大功率工况445t/h1.10排汽压力 6.4 ：3MPa1.11排汽温度（额定工况）4941.12转子旋转方向从机头看为顺时针1.13转子临界转速〜3868r/mi n1.14汽轮机外型尺寸（mm）长X宽X高5361 X3280 X3290 1.15汽轮机主要重量（kg）转子2864使用说明书下半汽缸组合12950本体总重450002. 结构及技术特性2.1 B7.5 －8.83/6.4 型汽轮机为高压冲击背压式由单缸、单轴组成通过刚性联轴器直接带动发电机。
属于热电两用机组。
2.2 汽轮机采用喷嘴调节，配汽部分有四个蒸汽室、每个蒸汽室装有一个调节阀，各自控制一组喷嘴，新蒸汽通过© 250主汽阀后由四根主汽管分别引入四个调节阀进入汽轮机。
随着负荷的改变，各调节阀依次开启或关闭。
调节阀的动作由油动机通过齿条及凸轮配汽机构而控制，控制信号由电液转换器给出。
2.3 主汽阀及调节阀主汽阀及调节阀均为单座型式。
主汽阀上装有自动关闭器、及自动关闭信号灯。
当保安系统动作后必须再操作启动阀上手轮才能使自动关闭器重新开启。
为了减少调节汽阀提升力，对采用的四只© 125 口径阀都带有卸荷阀。
主汽阀阀壳体材料为ZG15Cr2Mo1 ，主汽阀和调节阀的阀座、阀碟材料均为30Cr2MoV ，阀杆材料为Cr11MoV 。
2.4 喷嘴组采用焊接结构，材料为Cr11MoV ，焊接加工后汽道型线部分进行氮化处理。
静音柴油发电机的操作手册
静音柴油发电机的操作手册一、前言静音柴油发电机是一种常见的发电设备，具有低噪音、高效率、可靠性强等特点，被广泛应用于各种场合。
为了正确、安全、高效地操作静音柴油发电机，我们编写了这份操作手册，旨在帮助用户更好地理解和使用该设备。
二、发电机的基本组成1. 发动机部分：静音柴油发电机的核心部分是发动机，通常采用柴油机作为动力源，通过燃油的燃烧产生动力，驱动发电机工作。
2. 发电机部分：发电机负责将机械能转化为电能，通过磁场感应原理产生交流电，并输出给外部电路。
3. 控制系统：控制系统对发电机的启动、停止、输出电压的调节等功能进行控制，确保设备的稳定运行。
三、操作步骤1. 设备检查：在操作之前，首先要对设备进行检查，确保设备完好无损，各部件连接牢固。
检查项目包括但不限于燃油、机油、冷却液的液位，电缆连接是否牢固等。
2. 启动前准备工作：确保发电机开关处于关闭状态，将燃油开关、空气开关以及冷却水开关等设置到正确的位置。
同时，检查输出负载是否已断开。
3. 发动机启动：根据发动机的启动方式，进行相应的操作。
通常情况下，打开燃油开关，然后按下启动按钮或旋转钥匙启动发动机。
启动成功后，观察仪表盘指示是否正常。
4. 发电机输出：启动成功后，将发电机开关切换到“ON”位置，使发电机开始输出电能。
根据需要，可以调整输出电压和频率。
5. 关机：当需要停止发电机时，先将负载断开，再将发电机开关切换到“OFF”位置。
此时，发动机将进入冷却阶段，待降温后方可关闭燃油和空气开关。
四、注意事项1. 安全操作：在操作发电机时，务必遵循相关安全规范，防止触电、火灾等意外发生。
不得在发电机附近吸烟或使用明火。
2. 定期保养：根据使用频率和工作环境，发电机需要进行定期的保养和维护工作，包括更换机油、空滤器、燃油滤清器等，以确保设备的稳定运行。
3. 燃油管理：选择适当的燃油，避免使用劣质燃油，以免影响设备性能和寿命。
同时，及时处理废弃的燃油，确保环境的安全。
（6BT5.9-G2）75KW康明斯发电机组参数价格及操作说明
(6BT5.9-G2)75KW康明斯发电机组参数价格及操作说明GF-75KW发电机组功能及描述：带自启动控制系统/75KW康明斯发电机组销售。
（华中宏泰机电制造）康明斯OEM组装生产厂家。
低油耗75KW东风康明斯发电机组出售。
东风康明斯6BT5.9-G2发电机组油耗205g/kw.h；涡轮增压型；电子调速；最大功率达到92KW。
厂家机组按照配置定价！康明斯（重庆/东风系列）柴油发电机组安装出售。
知名品牌，质量超高，销量名列前茅。
功率覆盖20-1200KW。
具体价格来电咨询，根据配置而定。
选配有：自启动，自动化，水加热器，独立油箱，移动转盘，防雨罩，低噪音箱，移动低噪音箱，移动防雨罩等。
详情致137-****3128周远亮（华中宏泰机电），价格根据配置而定。
业务辐射地区：北京，天津，河北，湖北，上海，江苏，浙江，安徽等。
发电机组操作说明1.检查水位、油位。
2.检查电瓶线和其它线路是否松动。
3.检查柴油管路。
4.启动方式：1.先用手动启动发电机把开关拨至手动位置，然后用点火开关启动发电机，低速运行几分钟后再高速运行，等机组运行正常后开始合闸。
停机先拉闸，拨至低速运行，几分钟后再关闭点火开关，即停机。
2.把开关拨至模块，然后打开点火开关，按模块上手动模式再按启动按钮，即可以启动，停机只需按下停机按钮即可。
5.如遇紧急情况可用急停按钮。
6.检查显示屏上的电压、频率、转速、水温、油压、充电电流等情况。
7.80小时左右开始首保，更换机油、三滤，机油可参照柴油机公司说明书上指定品牌机油。
8.新机必须检查水路、气路的卡箍和底脚螺栓。
9.特别注意：发电机运行期间必须有专门人员看管。
江苏静音发电机操作规程
江苏静音发电机操作规程1. 引言江苏静音发电机是一种高效、低噪音的发电设备，广泛应用于工业、商业和家庭领域。
为了确保安全运行和有效使用发电机，本文档旨在提供江苏静音发电机的操作规程。
2. 安全注意事项在操作江苏静音发电机之前，务必遵守以下安全注意事项：1.操作人员应具备相关操作技能和知识；2.发电机应放置在通风良好的地方，远离易燃材料；3.在操作过程中，严禁将湿手或有导电介质的物体接近电源；4.在加油或维护发电机时，必须先切断电源并等待冷却；5.严禁在发电机运行时将其超负荷使用。
3. 发电机操作步骤3.1 准备工作在操作江苏静音发电机之前，需要进行以下准备工作：1.检查发电机是否放置在平稳的地面上，确保其稳定性；2.检查燃油是否充足，并确保有足够的冷却水；3.检查电池是否正常工作，并确保电源线连接正常。
3.2 启动发电机启动江苏静音发电机的步骤如下：1.将发电机的电源开关设置为关闭状态；2.打开燃油阀门，并将燃油泵开关设置为启动状态；3.打开电池开关，并按下启动按钮；4.当听到发电机开始工作的声音后，将电源开关设置为打开状态。
3.3 停止发电机停止江苏静音发电机的步骤如下：1.将发电机的电源开关设置为关闭状态；2.关闭燃油阀门，并将燃油泵开关设置为关闭状态；3.按下停止按钮，等待发电机完全停止；4.关闭电池开关。
4. 发电机维护为了确保江苏静音发电机的正常运行，需要进行定期维护。
以下是一些常见的维护工作：1.定期更换机油和机油滤清器；2.清洁空气滤清器，并确保其无堵塞；3.检查发电机的冷却系统，确保冷却水正常循环；4.检查电源线和插头，确保其无损坏。
5. 故障排除当发电机遇到故障时，应采取以下步骤进行排除：1.首先检查电源线是否连接紧密，并确保电源开关打开；2.检查燃油是否充足，并清洁燃油滤清器；3.检查发电机的冷却系统，确保冷却水无堵塞；4.如无法解决故障，请联系厂家或专业技术人员进行维修。
6. 总结本文档介绍了江苏静音发电机的操作规程。
柴油静音发电机组操作方法
柴油静音发电机组操作方法柴油静音发电机组是一种使用柴油作为燃料的发电设备，广泛应用于工地、建筑工程、野外作业、紧急电力供应等场合。
正确的操作方法可以确保发电机组的正常运行和安全使用。
下面是柴油静音发电机组的操作方法。
1. 准备工作1.1 检查柴油发电机组的外观，确保整体结构完好无损，没有明显的破损或漏油现象。
1.2 清洁发电机组周围的杂物，确保发电机组通风良好。
1.3 检查柴油发电机组的燃油、润滑油和冷却水的储量，并确保足够使用。
2. 启动发电机组2.1 将燃油开关调整到开启状态。
2.2 按下启动按钮，让发电机组自动启动。
2.3 启动过程中，观察仪表板上的各项指示灯和数值，确保正常运行。
2.4 发电机组成功启动后，调整运行模式为自动运行模式。
3. 正常运行3.1 监测发电机组的运行状态，观察仪表面板上的各项参数，并记录下来。
3.2 定期检查冷却液的温度和液位，确保运行温度适中，液位充足。
3.3 根据实际使用情况，进行发电机组的定期维护和保养，包括更换机油、清洁空滤、检查电池等。
3.4 发电机组在运行过程中，如遇异常情况，应立即停止使用，并联系专业维修人员进行处理。
4. 关闭发电机组4.1 按下发电机组的紧急停机按钮，将发电机组停止运行。
4.2 将燃油开关调整到关闭状态。
4.3 清理发电机组周围的杂物，确保发电机组安全关闭。
4.4 根据实际情况，关闭配电设备。
5. 安全注意事项5.1 在操作发电机组之前，确保已详细阅读并理解发电机组的操作手册，并按照说明进行操作。
5.2 在操作发电机组时，应穿戴好符合安全要求的防护用品，如手套、耳塞等。
5.3 避免长时间过度使用发电机组，以免造成过热或其他故障。
5.4 在发电机组运行过程中，应定期检查电缆连接是否良好，并避免电缆过热等情况。
5.5 不得在封闭、不通风的地方放置发电机组，以免产生有害气体和引起事故。
以上是柴油静音发电机组的操作方法，希望能对您有所帮助。
静音型柴油发电机的说明书
静音型柴油发电机的说明书一、产品概述静音型柴油发电机是一种通过柴油燃烧产生动力，将动力传递给发电机从而产生电能的设备。
与传统的柴油发电机相比，静音型柴油发电机在噪音控制上更为优秀，适用于需要低噪音操作的场所，如住宅、医院、学校等。
二、外观特点1. 外壳采用高质量钢材制作，表面经过防腐处理，确保长时间使用不易生锈、氧化。
2. 采用专业的消音材料，有效降低发动机噪音，满足静音运行的需求。
3. 设备外观简约大方，配色和谐，美观大方。
三、技术参数1. 功率范围：根据客户需求可定制不同功率的发电机，并确保达到最高效率。
2. 高效节能：柴油发动机采用先进的燃烧技术，燃烧效率高，燃油消耗低。
3. 静音性能：在满足发电功率需求的同时，尽可能降低发动机噪音，为使用者提供安静的运行环境。
4. 稳定性：采用高品质的发电机组件，确保电能输出的稳定性和可靠性。
5. 自动保护功能：配备过载、过电压、低油压、超温等自动保护装置，确保设备运行安全可靠。
四、操作说明1. 供电连接：将设备与需要供电的设备通过电缆连接，确保连接牢固可靠。
2. 燃油加注：定期加注标准柴油，并确保油箱内剩余油量不低于运行要求。
3. 运行开关：操作电源开关，启动柴油发动机，确保设备正常启动。
启动后应留意设备是否出现异常情况，如异响、异味等。
4. 定期维护：按照所附维护手册进行设备的定期检查和保养，确保设备性能和寿命。
5. 雨天使用：为了设备的安全运行，请确保设备在雨天使用时有遮盖物或放置在防雨设施内。
五、维护与保养1. 定期更换机油和机滤，确保燃油的清洁和发动机的正常运转。
2. 清洁外壳表面，保持设备的整洁和外观美观。
3. 定期检查电缆和接线，确保连接可靠，防止漏电和火灾隐患。
4. 注意设备运行温度，避免过热造成设备损坏。
5. 如遇设备故障，请立即联系售后服务进行维修，切勿私自拆卸或修理。
六、注意事项1. 静音型柴油发电机应放置在通风良好、干燥、平整的场所使用，远离易燃易爆物品。
低噪音柴油发电机技术要求
低噪音柴油发电机技术要求一、概述低噪音柴油发电机是一种特殊的柴油发电机，其设计旨在提供高效率的同时降低噪音输出。
它适用于各种需要静音发电的环境，例如数据中心、医院、住宅区等。
本文档旨在规定低噪音柴油发电机的技术要求，以确保其性能和质量满足相关标准。
二、技术要求1. 噪音水平：低噪音柴油发电机应具有较低的噪音输出，以便在运行时不会干扰周围环境。
噪音水平应符合国际和地方标准，通常应低于75分贝。
2. 燃油效率：低噪音柴油发电机应具有较高的燃油效率，以减少运行成本并减少对环境的影响。
燃油效率应至少达到40%以上。
3. 排放性能：低噪音柴油发电机应具有较低的排放性能，以减少对环境的影响。
应符合国际和地方排放标准，例如欧IV或以上标准。
4. 可靠性和耐久性：低噪音柴油发电机应具有较高的可靠性和耐久性，以便在各种环境下稳定运行。
应进行严格的质量控制和测试，以确保其能够在恶劣条件下正常运行。
5. 尺寸和重量：低噪音柴油发电机应具有较小的尺寸和较轻的重量，以便方便地运输和安装。
尺寸和重量应符合相关标准。
6. 维护和修理：低噪音柴油发电机应易于维护和修理，以便在发生故障时快速修复并恢复运行。
应提供详细的维护手册和工具，以便操作员进行日常维护和检查。
7. 安全性能：低噪音柴油发电机应具有较高的安全性能，以防止意外事故的发生。
应配备安全保护装置，例如过载保护、短路保护等，以确保操作员和使用设备的安全。
8. 兼容性：低噪音柴油发电机应与其他设备具有良好的兼容性，以确保与其他设备无缝连接并正常运行。
应提供标准化的接口和连接方式，以便与其他设备进行互操作。
9. 自动化和智能化：低噪音柴油发电机应具备自动化和智能化功能，以便实现远程监控和管理。
应提供智能控制系统和远程监控功能，以便操作员和管理员能够实时监控设备的运行状态和性能指标。
10. 环境适应性：低噪音柴油发电机应能够在不同的气候和环境下正常运行。
应进行严格的环境测试，以确保其在各种环境下稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
75kW低噪声汽车电站使用说明书
一、型号名称
本产品为75GQS2低噪声汽车电站，由交流发电机直接供给。
交流发电机输出的总功率不得超过75kW。
二、产品概述
75GQS2低噪声汽车电站采用了目前国内移动电站行业中的许多新技术，新产品，主要配套件经过优选。
电站主要依据GJB235A-97《军用交流移动电站通用规范》进行设计制造，全部技术指标达到（部分超过）了上述标准的规定要求，技术指标具备通用性和先进性，产品的技术性能优良。
电站具有重量轻、寿命长、噪音低、机动性好等优点。
适用于部队、影视等野外用电单位。
三、结构
1.电站的外形见附图一，电站为低噪声汽车电站，外形尺寸为7829×2460×3100mm(长×宽×高)，电站由东风汽车公司生产的EQ2102G型汽车二类底盘、低噪声厢体、东风汽车公司柴油发动机厂生产的6BT5.9G3发动机、无锡新时代交流发电机有限公司生产的UC274C发电机、排烟消声系统、进排风道等组成。
其中，厢体的所有层面均经过消声处理，电站右侧设有一扇控制门，一扇输出孔口门，一扇电缆门，左面设有一进风门，一扇电缆门，后面设有双开机组进出门。
前端顶部设有上翻排风门。
2.冷启动装置
为保证电站在严寒地带的使用，本电站设有冷启动装置，该装置主要由手泵、储液器、喷嘴、起动液压力灌组成，手泵及储液器安装在执行器旁边，喷嘴已安装在发动机进气管上，他们之间有输气管或输液管连接，用户需要时可直接向起动液生产厂（济南低温起动设备厂）购买。
该起动装置的原理是：低温启动时，推拉手泵，产生压缩空气，通过输气管压入储液器，起动液在气压作用下经输液管被压至喷嘴，喷嘴向发动机进气管内喷射雾状起动液，喷入的雾状起动液随发动机的进气气流被吸入气缸。
由于起动液是以乙醚为主的混合液，燃点很低，在发动机起动时首先形成发火中心，进而点燃油料使发动机迅速起燃。
为配合低温起动，气温低于-20℃的寒区用户还应自备低温起动蓄电池，推荐风帆蓄电池厂（保定）的680 25D 型低温蓄电池。
注意：冷起动液属易燃物品，保存时应远离热源及避免日晒。
四、发电机组使用环境条件及技术参数
1.电站工作环境条件
①在下列条件下输出额定功率
a.海拔高度：1000m；
b.环境温度：20℃
c.相对湿度：60%
②在下列条件下能够输出规定功率（允许修正功率）
a.海拔高度:2000m以上
b.环境温度:-40℃～＋45℃;
c.相对湿度:5％～95％
d.空气中有凝露、霉菌和盐雾
2.技术参数
a.额定功率: 75kW
b.额定电压：400/230V;
c.额定电流：135A；
d.额定频率：50Hz；
e.功率因数：0.8滞后；
f.电站接线方式：三相四线制。
g.噪声指标:<67±2dB（空载）
3.发电机组用柴油油箱容量为150升。
发电机组的其它技术参数请参阅发动机和电机的随机资料。
五、汽车底盘的技术参数
型号：EQ2102G二类汽车底盘
质量：装载质量3500kg
整备质量：6725kg
其中前桥：3145Kg 后桥：3580Kg
油箱容量：145升主油箱和50升副油箱
悬挂系统负重：前桥3660kg；后桥8000kg
改装后汽车电站总质量： <10940Kg
性能:最大爬坡度:≮60%
接近角：35°
离去角：34°
最高车速：90km/h
最小转弯直径: 18.8m
轴距：4100/1250mm
轮距：前轮：1876mm 后轮：1870mm
六、电气系统
1.交流主电路
交流电源可由舱内发电机组提供，经接触器输出至输出端子。
2.控制电路
①启动电路
启动回路采用24V蓄电池供电，启动单元控制启动机组。
柴油机启动成功后，怠速运行几分钟后，将“高/低速”旋钮转至“高速”位置，这时机组在电子调速器的控制下自动升速到额定转速下运行。
注意：机组运行过程中，电子调速器的接地端切勿断开，否则会毁坏电子调速器。
②监视、保护电路
主要对发电机的电压，电流，频率，功率；柴油机的油压、燃油油量、水温等进行指示。
电路中的电子保护继电器KAP，当出现油压低、水温高、超速等机械故障和过流、过压、欠压、过频、欠频等电气故障时，自动卸载或断电，同时以声光报警指示保护原因。
③停机电路
将电钥匙转向“停机”位置即可停机。
④供电电路
待机组运行至额定转速后，转动“供电/断电”旋钮至“供电”位置，供电指示灯亮，输出端带电。
⑤舱盖控制电路
将断路器K1合闸，“舱盖开/关”旋钮灯亮，提示用户打开舱盖，将“舱盖开/关”旋钮转至“舱盖开”位置，“舱盖开/关”旋钮灯熄灭，车顶排风上翻盖打开。
反之舱盖关闭。
注意：只有在舱盖开启的状态下，机组方可正常运行。
3.其他电路
本电站还配有舱内照明系统，并在舱内配有交流插座供用户使用。
电站的电气原理见附图二，控制屏面板布置见附图三，元器件布置见附图四，输出板布置见附图五。
七电站的维护、使用
本电站的使用必须严格按照使用说明书，包括各配套
件（柴油发电机组、汽车）的相关说明书的有关规定合理使用，这样才能避免事故，可靠运行和延长寿命。
电站经过长途运输或长期存放后，再次使用前应做好下列准备工作，如使用间隔很短，可视具体情况进行准备。
1)清除电站内、外各部分的灰尘和污垢
2)检查各联接紧固件的紧固情况，检查电气线路的连接有
无松动，如有松动，应紧固或更换。
3)检查柴油机油箱底壳，机油的品质和油面高度是否合乎
要求。
4)检查燃油油箱内的柴油是否充满。
5)检查油管接头及各部件连接是否可靠。
6)排除燃油供给系统中的空气。
7)检查风扇皮带是否松紧适度。
8)检查蓄电池电量是否充足，接线是否正确。
9)检查电站电气回路的绝缘电阻符合规定的数值，并满足
电机运行要求，如发电机受潮在使用前必须进行干燥处理。
10)检查各电气仪表是否完好，指针是否在正确位置。
11)发电机组的启动
a.将“舱盖开/关”旋钮转至“开”位置，转动启动钥匙至启动位置，启动电动机带动柴油机转动，启动成功后松开启动钥匙。
机组怠速运行一段时间后，将“高/低速”旋钮
转至“高速”位置，机组处于正常运行状态，运转过程中，观察机组油压、水温及交流电压表、频率表均有指示，且处于正确位置。
转动“供/断电”旋钮至“供电”位置，供电指示灯亮，此时机组处于供电状态。
b.在供电过程中，应随时注意：油压、频率、电压和电流的变化情况，电压和频率应保持在额定值，任何两相电流之差不大于额定值的25%，其最大电流不得超过额定电流。
检查控制屏上其它各仪表的指示是否正常，其数值是否在允许范围，检查电站的运行情况，看有无不正常的振动、噪声、发热、柴油机有无漏油、漏气现象及各安装连接有无松动现象。
如无特殊情况，应尽量避免负载的突加突减。
若发现油压低、水温高时应停机检查，排除故障后，方可恢复使用。
c.停机
将“供/断电”旋钮转至“断电”位置，待负载全部卸去后，将“高/低速”旋钮转至“低速”位置，机组怠速运行一段时间后将电钥匙转至停机位置直至停机，关闭舱盖。
d.输出电缆
电站的输出电缆长度为100米，两个电缆绞盘各承载50米电缆，他们之间由插头座联结。
八、电站的维护及故障排除
1.维护
1)经常要擦干车的各部分，保持清洁、不允许有积尘和浊污。
2)发电机组在连续工作或短期停放期间，应定期做一次维护、保养，对于长期停放的要每月进行一次启动保养。
3)应经常检查电气元件、导线、电缆的连接情况，排除接触不良、短路、断接等故障。
4)检查发电机组的各机械连接部位是否牢固，对各部件应涂油保养。
5)应定期检查电线路的绝缘电阻。
6)油箱要定期检查和清洗，油箱放油阀在车底下部，非放油时严禁开关放油阀。
7)汽车电站对不同自然条件下的维护保养有不同要求，应按其成套设备如：汽车底盘、柴油发电机组、蓄电池等附件各自的使用维护说明书上的要求，根据当时当地的环境条件进行维护保养。
2.故障与排除
1)发电机组的故障与排除：见发动机、发电机使用说明书。
2)汽车的故障与排除：见EQ2102G使用说明书。
3)保护板的故障与排除：见保护板的使用说明书。
4)电子调速器的故障与排除：见电子调速器的使用说明书。
5)下表出一些常见故障及排除故障方法，供参考。
九、随机附件清单
十、随机文件。
