了解电脑主板的功能和作用电脑主板是电脑系统中最重要的组件之一，它承载着各种硬件设备的连接和信息传递功能。
本文将详细介绍电脑主板的功能和作用。
一、电脑主板的基本概念与结构电脑主板，又称为主板、母板，是整个电脑系统的核心部件。
它作为电脑内部各个硬件组件的中枢，通过其上的插槽和接口与处理器、内存、显卡、硬盘等设备连接，实现它们之间的数据传输和协调工作。
主板通常由多层电路板构成，上面布满了电子元件和导线，各个部件按照一定的布局和规则组合在一起。
主板上有CPU插槽、内存插槽、PCI-E插槽、SATA接口、USB接口等，这些插槽和接口连接着各类硬件设备。
二、电脑主板的功能1. 数据传输和通信功能：电脑主板提供了各种插槽和接口，使得各类硬件设备可以与主板相连接并进行数据传输。
CPU通过主板上的插槽与主板相连接，与内存和其他外设进行数据的交换和传输。
此外，主板上的各类接口如USB、SATA等，可以连接外部设备，实现与外界的数据交流。
2. 电源供电和电压管理功能：主板上的电源插槽可以连接电源设备，为整个电脑系统提供电力支持。
主板还具备电压管理功能，通过电源管理芯片对电流进行调节和优化，保证系统的稳定运行。
3. 硬件设备的支持和管理功能：主板上的插槽和接口可以支持多个硬件设备的连接，如CPU、显卡、声卡、网卡等。
主板兼容性的高低直接影响着系统的硬件选择和扩展能力。
此外，主板上还有集成的硬件管理芯片，负责管理和监控系统中各个硬件设备的运行状态，保证系统的正常工作。
4. BIOS芯片和系统启动功能：主板上的BIOS芯片存储了基本输入输出系统（BIOS），它是电脑启动和自检的重要组成部分。
BIOS提供了基本的硬件初始化、系统启动和设备驱动程序，确保系统在开机时能够正常自检和启动。
5. 性能调优和扩展功能：主板上的芯片组和BIOS设置提供了许多调优和扩展功能，如超频、调整内存频率等。
这些功能可以根据用户需求进行设置，提升系统的性能和稳定性。
电脑硬件知识：主板
电脑硬件知识：主板电脑硬件知识:主板电脑的主板对电脑的性能来说，影响是很重大的。
下面为大家介绍主板，欢迎阅读了解相关电脑硬件知识。
一、看参数识主板主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它安装在机箱内，是微机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
二、主板特点主板采用了开放式结构。
主板上大都有6-15个扩展插槽，供PC 机外围设备的控制卡（适配器）插接。
通过更换这些插卡，可以对微机的`相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。
总之，主板在整个微机系统中扮演着举足轻重的角色。
可以说，主板的类型和档次决定着整个微机系统的类型和档次，主板是微机的主体，更是微机的核心部位，主板的性能影响着整个微机系统的性能。
三、工作原理在电路板下面，是错落有致的电路布线；在上面，则为棱角分明的各个部件：插槽、芯片、电阻、电容等。
当主机加电时，电流会在瞬间通过CPU[2]、南北桥芯片、内存插槽、AGP插槽、PCI插槽、IDE接口以及主板边缘的串口、并口、PS/2接口等。
随后，主板会根据BIOS（基本输入输出系统）来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。
四、选购原则曾经有人将主板比喻成建筑物的地基，其质量决定了建筑物坚固耐用与否；也有人形象地将主板比作高架桥，其好坏关系着交通的畅通力与流速。
工作稳定，兼容性好。
功能完善，扩充力强。
使用方便，可以在BIOS中对尽量多参数进行调整。
厂商有更新及时、内容丰富的网站，维修方便快捷。
价格相对便宜，即性价比高。
让你全面的认识电脑主板的详细介绍

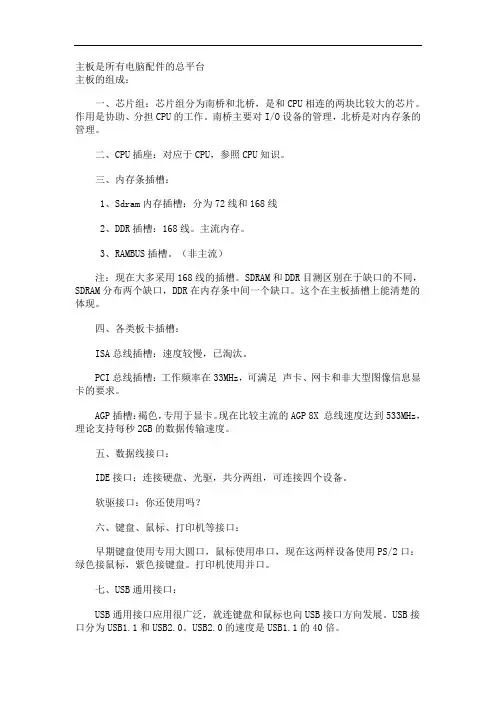

主板是所有电脑配件的总平台主板的组成：一、芯片组：芯片组分为南桥和北桥，是和CPU相连的两块比较大的芯片。
作用是协助、分担CPU的工作。
南桥主要对I/O设备的管理，北桥是对内存条的管理。
二、CPU插座：对应于CPU，参照CPU知识。
三、内存条插槽：1、Sdram内存插槽：分为72线和168线2、DDR插槽：168线。
主流内存。
3、RAMBUS插槽。
（非主流）注：现在大多采用168线的插槽。
SDRAM和DDR目测区别在于缺口的不同，SDRAM分布两个缺口，DDR在内存条中间一个缺口。
这个在主板插槽上能清楚的体现。
四、各类板卡插槽：ISA总线插槽：速度较慢，已淘汰。
PCI总线插槽：工作频率在33MHz，可满足声卡、网卡和非大型图像信息显卡的要求。
AGP插槽：褐色，专用于显卡。
现在比较主流的AGP 8X 总线速度达到533MHz，理论支持每秒2GB的数据传输速度。
五、数据线接口：IDE接口：连接硬盘、光驱，共分两组，可连接四个设备。
软驱接口：你还使用吗？六、键盘、鼠标、打印机等接口：早期键盘使用专用大圆口，鼠标使用串口，现在这两样设备使用PS/2口：绿色接鼠标，紫色接键盘。
打印机使用并口。
七、USB通用接口：USB通用接口应用很广泛，就连键盘和鼠标也向USB接口方向发展。
USB接口分为USB1.1和USB2.0。
USB2.0的速度是USB1.1的40倍。
八、1394IEE接口：（比如用于电脑与手机之间数据传输，用的就是1394IEE接口，还有一些相机、DV等）九、BIOS芯片（Basic Input/Output System）1、控制基本输入/输出系统2、设置各硬件的参数3、用于引导计算机启动4、对各个硬件进行检测十、CMOS电池CMOS电池用于关机切断电源后，提供主板部分工作的持续电力。
如时间的运行。
十一、跳线：可能使用的只有两种：1、超频跳线（超外频）2、CMOS放电跳线（比如清除计算机密码）十二、电源开关硬盘灯电源灯 SPAKE喇叭等接点十三、电源接口注：主板插槽越多，扩展能力越好。

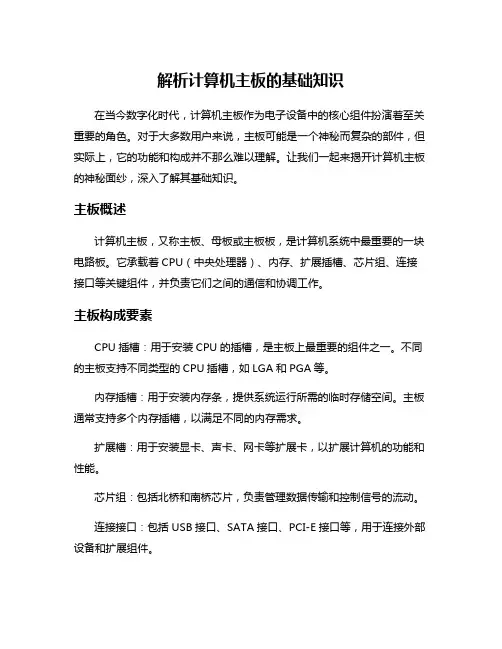

解析计算机主板的基础知识
解析计算机主板的基础知识在当今数字化时代，计算机主板作为电子设备中的核心组件扮演着至关重要的角色。
对于大多数用户来说，主板可能是一个神秘而复杂的部件，但实际上，它的功能和构成并不那么难以理解。
让我们一起来揭开计算机主板的神秘面纱，深入了解其基础知识。
主板概述计算机主板，又称主板、母板或主板板，是计算机系统中最重要的一块电路板。
它承载着CPU（中央处理器）、内存、扩展插槽、芯片组、连接接口等关键组件，并负责它们之间的通信和协调工作。
主板构成要素CPU插槽：用于安装CPU的插槽，是主板上最重要的组件之一。
不同的主板支持不同类型的CPU插槽，如LGA和PGA等。
内存插槽：用于安装内存条，提供系统运行所需的临时存储空间。
主板通常支持多个内存插槽，以满足不同的内存需求。
扩展槽：用于安装显卡、声卡、网卡等扩展卡，以扩展计算机的功能和性能。
芯片组：包括北桥和南桥芯片，负责管理数据传输和控制信号的流动。
连接接口：包括USB接口、SATA接口、PCI-E接口等，用于连接外部设备和扩展组件。
主板选购指南在选择主板时，需考虑以下因素：CPU兼容性：确保主板支持所选CPU的插槽类型和芯片组。
内存支持：确保主板支持所需类型和容量的内存条。
扩展插槽：根据需求选择具备足够扩展槽的主板。
连接接口：需根据外设需求选择具备足够接口的主板。
品牌和质量：选择知名品牌且质量可靠的主板，以确保稳定性和持久性。
主板维护与保养为了延长主板的使用寿命，需注意以下几点：定期清洁：定期清理主板表面和散热器，避免灰尘积累影响散热效果。
稳定电源：使用稳定的电源，避免电压波动对主板造成损害。
避免过热：确保良好的散热条件，避免主板过热。
防静电：在安装和维护主板时，避免静电对主板元件的损坏。
计算机主板是整个系统的核心，其性能和稳定性直接影响整体运行效果。
通过了解主板的基础知识，我们可以更好地选择、使用和维护主板，保障计算机系统的稳定性和可靠性。
希望通过本文的介绍，您对计算机主板有了更深入的了解，让您在使用计算机时更加得心应手！。
了解电脑主板的相关知识
了解电脑主板的相关知识随着科技的发展，电脑已经成为我们日常生活中不可或缺的一部分。
而作为电脑的核心组成部分之一，电脑主板承担着连接、传输和控制各种硬件设备的重要角色。
在本文中，我们将深入了解电脑主板的相关知识，包括其结构、功能和选购建议等方面。
一、电脑主板的结构电脑主板是电脑的核心组件之一，它连接了各种硬件设备，如CPU （中央处理器）、内存、硬盘、显卡等。
电脑主板的结构主要包括以下几个组成部分：1. CPU插槽：用于安装CPU，通常为LGA（Land Grid Array）或PGA（Pin Grid Array）插槽。
不同的主板支持不同类型的CPU插槽。
2. 内存插槽：用于安装内存条，一般有2到4个插槽。
内存插槽的类型和规格也因主板而异。
3. 扩展槽：用于插入扩展卡，如显卡、声卡和网卡等。
常见的扩展槽有PCI、PCI-E和AGP等。
4. 芯片组：主板上的芯片组负责连接主板上的各个部件，包括北桥和南桥芯片。
北桥负责连接CPU、内存和显卡等高速设备，而南桥负责连接低速设备，如硬盘、USB接口和音频接口等。
5. BIOS芯片：BIOS芯片存储了主板的基本输入输出系统，负责启动电脑和进行硬件初始化等操作。
二、电脑主板的功能电脑主板具有多种功能，主要包括以下几个方面：1. 提供电源：主板通过电源插口提供电源给各个硬件设备，确保它们正常工作。
2. 数据传输：主板提供各种接口和插槽，使各个硬件设备之间可以进行数据的传输和交换。
3. 控制硬件设备：主板上的芯片组可以控制各个硬件设备的工作状态，确保它们按照预期工作。
4. 扩展性：主板提供多个扩展槽，用户可以根据需要插入不同的扩展卡，扩展电脑的功能。
5. 节能管理：现代主板通常具备节能管理功能，可以根据电脑使用情况自动调整功耗和性能。
三、选购电脑主板的建议现在市场上有很多不同类型的电脑主板可供选择，对于初次购买者来说，可能会感到困惑。
下面是一些建议，帮助你选购适合自己需求的电脑主板：1. 兼容性：确保所选主板与其他硬件设备兼容，包括CPU、内存、显卡和硬盘等。
了解电脑主板的功能与作用
了解电脑主板的功能与作用电脑主板是电脑最核心的组成部分之一，它起到了连接和支持其他硬件设备的重要作用。
本文旨在深入了解电脑主板的功能与作用，以便更好地理解和运用电脑科技。
一、主板的定义和组成电脑主板，又称为主板、母板或底板，是电脑内部的一块大型电路板，作为计算机系统的基础。
它为各个硬件设备提供电源、数据传输和信号传导等基本功能。
主板通常由以下几个重要组件构成：1. 中央处理器插槽：用于安装CPU（中央处理器）。
2. 内存插槽：用于安装主存储器，例如RAM（随机存取存储器）。
3. 插槽：安装扩展卡，如显卡、声卡和网卡等。
4. 芯片组：负责数据传输和控制信号的处理。
5. 输入/输出接口：用于连接外部设备，如USB端口、串行端口和并行端口等。
二、主板的功能与作用1. 提供电源和供电管理：主板为所有硬件设备提供必要的电源，并通过供电管理功能保护设备免受过载或短路等电源问题的影响。
2. 数据传输和控制：主板上的芯片组主要负责数据传输和控制信号的管理。
通过总线技术，它可以在各个硬件设备之间传递数据和指令，以实现协调工作。
3. 扩展性和兼容性：主板上的插槽提供了扩展性，可以根据需要添加或更换硬件设备。
这样一来，在满足个体需求的同时，也为未来的升级和改进提供了便利。
4. 硬件支持和协调：主板作为电脑的核心，与其他硬件设备紧密配合，确保它们可以协同工作。
例如，主板中的BIOS（基本输入输出系统）可以与操作系统和硬件交互，确保正常启动和运行。
5. 散热和保护：主板上通常配备有散热器和风扇，用于保持主板和其他硬件设备的温度在安全范围内。
此外，主板上还有一些保护装置，用于检测和防止硬件故障，以保护其他硬件设备的安全。
三、如何选择和维护主板1. 选择适合需求的主板：在购买主板时，需要考虑自己的需求和预算。
例如，根据CPU的型号选择相应的插槽类型，根据需求和扩展计划选择适当的插槽数量等。
2. 定期清洁和维护：主板及其相关硬件设备需要定期清洁，以防止灰尘和异物进入，影响性能和寿命。
电脑主板认识总结
电脑主板认识总结简介电脑主板是一台计算机的核心组件，承担着连接和支持各种硬件设备的重要功能。
它不仅决定了计算机的性能和扩展能力，还对计算机的稳定性和可靠性有着重要影响。
本文将介绍电脑主板的基本知识、类型、组成部分和选购要点，帮助读者更好地了解和选择电脑主板。
电脑主板的基本知识定义电脑主板，也称为主机板、母板，是计算机的核心部件之一。
它是连接和支持各种硬件设备的平台，包括处理器、内存、硬盘、显卡、声卡等等。
功能电脑主板具有以下基本功能：•承载和支持处理器：主板上的CPU插槽可以接纳不同类型的处理器，如Intel、AMD等。
主板上的电源连接、散热器支持和BIOS也与处理器密切相关。
•支持内存模块：主板上的内存插槽用于安装内存模块，提供计算机运行和运算的临时存储空间。
•连接硬盘和其他设备：主板上的SATA接口和其他扩展插槽用于连接硬盘、光驱、显卡、网卡、声卡等设备。
•提供I/O接口：主板上的USB接口、音频接口、网口等提供了与外部设备进行数据交互的接口。
类型电脑主板根据不同的标准和用途可以分为以下几种类型：1.ATX主板：ATX是一种主板标准，它定义了主板的尺寸、接口位置和电源连接等规范。
ATX主板常用于桌面计算机，具有丰富的扩展插槽和接口，适合需要较高性能和扩展能力的用户。
2.Micro-ATX主板：Micro-ATX是ATX的一种小尺寸版本，具有更紧凑的设计和较少的扩展插槽，适合普通用户或空间有限的计算机。
3.Mini-ITX主板：Mini-ITX是一种小型主板标准，尺寸更小，适合轻薄和嵌入式计算机，但扩展能力有限。
电脑主板的组成部分CPU插槽CPU插槽是主板上用来安装处理器的接口，根据不同的处理器类型和架构，CPU插槽也有所不同。
内存插槽内存插槽用于安装内存模块，提供计算机的内存容量和运行速度。
常见的内存插槽有DIMM（双列直插式内存模块）和SODIMM（小型双列直插内存模块）。
扩展插槽扩展插槽用于安装扩展卡，包括显卡、声卡、网卡等设备。
电脑主板的知识简介
电脑主板的知识简介电脑主板的知识简介主板安装在机箱内，是计算机最基本的也是最重要的部件之一。
小编整理了电脑主板的知识简介，欢迎欣赏与借鉴。
一、主板是什么？主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
所以个人认为将主板单纯的认为只是一块集成PC插槽的电路板是不确切的。
虽然现在的主板对PC性能的影响已经越来越小，但是主板就好比PC主机的骨骼和经络，选择一块具有适当功能（例如ITX主板对安装兼容性和无线功能的需求）和与其他配置相匹配的电气性能的主板还是很有必要的`，对于主板，用户主要需考兼容、稳定性、扩展即可，优先建议选择主流型号品牌主板，稳定性更有保障。
主板的板型分类：主板的板型分类是在选择主板时首先要考虑的问题之一，主板的板型会决定整台PC的大小与相应的扩展性。
台式电脑的主板板型主要通过数主板的扩展插槽数来判断，以下是目前常见的主板板型。
其中最常见的就是ATX（大板），M-ATX（小板），ITX。
ATX主板比较适合安装在中塔机箱中，M-ATX比较适合中塔迷你塔机箱，ITX主板比较适合HTPC机箱。
E-ATX、XL-ATX、HTPX则相对较少有相关产品，产品更多的集中在旗舰级产品或服务器级产品。
二、主板的灵魂：芯片组主板芯片组是什么简单的说，芯片组是主板最重要的一颗集成芯片，他决定了主板可以使用什么CPU，可以具有多少原生接口和扩展能力（主板的扩展桥接芯片也要受到芯片组扩展能力的制约）。
我们常说的H61主板，Z87主板都是说的主板芯片组的型号。
图中就是一颗INTEL的Z87芯片组。
现在除了较为古老的AM3+接口的主板外，其他的主板均已经取消了北桥，芯片组芯片就位于南桥位置。
