硬盘磁盘阵列RAID完整安装过程

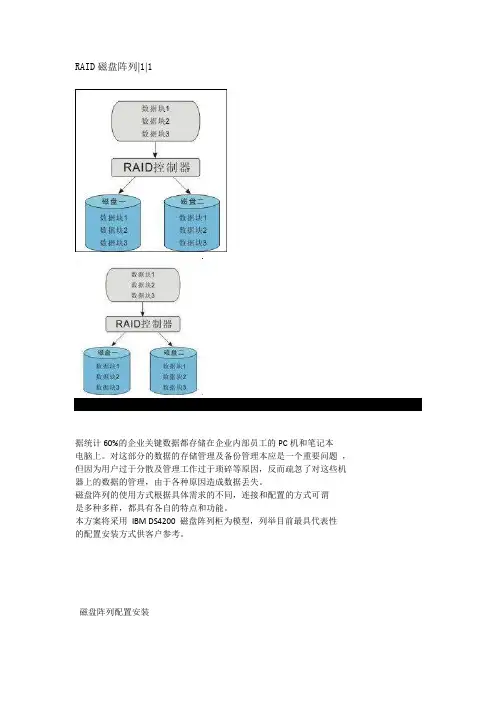

磁盘阵列配置安装
RAID磁盘阵列|1|1据统计60%的企业关键数据都存储在企业内部员工的PC机和笔记本电脑上。
对这部分的数据的存储管理及备份管理本应是一个重要问题，但因为用户过于分散及管理工作过于琐碎等原因，反而疏忽了对这些机器上的数据的管理，由于各种原因造成数据丢失。
磁盘阵列的使用方式根据具体需求的不同，连接和配置的方式可谓是多种多样，都具有各自的特点和功能。
本方案将采用IBM DS4200 磁盘阵列柜为模型，列举目前最具代表性的配置安装方式供客户参考。
磁盘阵列配置安装典型用户网络结构:2.1连接示意图如下：如图所示，公司、学校。
内网有文件服务器１台、WEB 服务器１台、OA 服务器一台、MIS 服务器１台、SQL 数据库服务器１台、共有办公电脑X 台左右客户需求：1. 公司，学校。
需对企业局域网内的PC及工作站终端重要数据备份至服务器2. 将服务器上的数据备份到磁盘阵列3. 服务器系统备份、重要PC系统备份4. 保证公司文件资料的安全性硬件需求：1. 服务器一台2. 磁盘阵列柜一台综合分析：此方案硬件连接方便，只需增加存储设备，和一台服务器就能建立硬件平台，成本小且组建迅速。
典型用户网络结构是目前大多数企业公司现行的网络结构，增加此方案中磁盘阵列容易实现，能满足客户的多重基本需求，有立竿见影的作用且使用效率高，硬件方面设备维护简单，数据集中管理，唯独各种数据（邮件，myserver等）的备份都需要手动操作。
但可以使用恰当的软件弥补该缺点，智能自动备份各种数据2.2双机热备方案：根据ds4300磁盘阵列具有双控制卡的特定本节采用全冗余建议方案采用2 台IBM p5 520 服务器运行应用，分别运行HACMP 软件，保证系统的高可靠性。
采用2 台2005 －H08 光纤交换机建立存储局域网环境，分别连接两台p5 520 服务器和磁盘阵列。
2 台光纤交换机可以避免单点故障。
采用IBM DS4300 保证数据存储的可靠性和读取效率。
磁盘阵列RAID的建立和系统安装（图解）
磁盘阵列RAID的建立和系统安装（图解）SATA和RAID在提升硬盘性能方面，确实给用户带来新的性能。
目前Intel、VIA、NVIDIA在各自的芯片组里都加入了SATA和RAID 功能.所以这里偶转帖一个用NVIDIA的RAID做了图，供大家参考。
以后会陆续转帖INTEL和VIA的RAID图片供大家参考。
1、BIOS设置和RAID设置nForce系列芯片组的BIOS里有关SATA和RAID的设置选项有两处，都在Integrated Peripherals（整合周边）菜单内。
SATA的设置项：Serial-ATA，设定值有[Enabled], [Disabled]。
这项的用途是开启或关闭板载Serial-ATA控制器。
使用SATA硬盘必须把此项设置为[Enabled]。
如果不使用SATA硬盘可以将此项设置为[Disabled]，可以减少占用的中断资源。
RAID的设置项在Integrated Peripherals/Onboard Device（板载设备）菜单内，光标移到Onboard Device，按<Enter>进入如子菜单：其中RAID Config就是RAID配置选项，光标移到RAID Config，按<Enter>就进入如RAID配置菜单：菜单的第一项IDE RAID是确定是否设置RAID，设定值有[Enabled], [Disabled]。
如果不做RAID，就保持缺省值[Disabled]，此时下面的选项是不可设置的灰色。
如果做RAID就选择[Enabled]，这时下面的选项才变成可以设置的黄色。
IDE RAID下面是4个IDE （PATA）通道，再下面是SATA通道。
nForce2芯片组是2个SATA 通道，nForce3/4芯片组是4个SATA通道。
可以根据你自己的意图设置，准备用哪个通道的硬盘做RAID，就把那个通道设置为[Enabled]。
下图是设置实例，设置主通道的主盘和副通道的副盘做RAID：设置完成就可退出保存BIOS设置，重新启动。
安装服务器磁盘阵列地步骤
磁盘阵列相关知识RAID和磁盘阵列是同义词，已合并。
磁盘阵列（Redundant Arrays of Inexpensive Disks，RAID），有“价格便宜具有冗余能力的磁盘阵列”之意。
原理是利用数组方式来作磁盘组，配合数据分散排列的设计，提升数据的安全性。
磁盘阵列是由很多价格较便宜的磁盘，组合成一个容量巨大的磁盘组，利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。
利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。
磁盘阵列还能利用同位检查（Parity Check）的观念，在数组中任一颗硬盘故障时，仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中。
独立磁盘冗余阵列（RAID，redundant array of independent disks，redundant array of inexpensive disks）是把相同的数据存储在多个硬盘的不同的地方（因此，冗余地）的方法。
通过把数据放在多个硬盘上，输入输出操作能以平衡的方式交叠，改良性能。
因为多个硬盘增加了平均故障间隔时间（MTBF），储存冗余数据也增加了容错。
[1]磁盘阵列其样式有三种，一是外接式磁盘阵列柜、二是内接式磁盘阵列卡，三是利用软件来仿真。
外接式磁盘阵列柜最常被使用大型服务器上，具可热抽换（Hot Swap）的特性，不过这类产品的价格都很贵。
内接式磁盘阵列卡，因为价格便宜，但需要较高的安装技术，适合技术人员使用操作。
利用软件仿真的方式，由于会拖累机器的速度，不适合大数据流量的服务器。
磁盘阵列作为独立系统在主机外直连或通过网络与主机相连。
磁盘阵列有多个端口可以被不同主机或不同端口连接。
一个主机连接阵列的不同端口可提升传输速度。
和目前PC用单磁盘内部集成缓存一样，在磁盘阵列内部为加快与主机交互速度，都带有一定量的缓冲存储器。
主机与磁盘阵列的缓存交互，缓存与具体的磁盘交互数据。
在应用中，有部分常用的数据是需要经常读取的，磁盘阵列根据内部的算法，查找出这些经常读取的数据，存储在缓存中，加快主机读取这些数据的速度，而对于其他缓存中没有的数据，主机要读取，则由阵列从磁盘上直接读取传输给主机。
华硕ROG Z690主板组建NVME RAID阵列盘并安装系统
华硕ROG Z690主板如何组建 NVME RAID阵列盘来安装系统1、准备工作：①将需要安装的系统(Win10或Win11)解压至U盘或刻录到U盘②在主板官网下载相应型号的主板“RAID驱动”，并解压至U盘(因为Z690不能直接识别“RAID盘”，因此需要“手动加载RAID驱动”)，以下载ROG STRIX Z690-I GAMING WIFI主板RAID驱动为例演示：·进入ROG官网，找到对应型号的主板，然后选择相应的操作系统版本·在上一步的页面往下拉，然后找到“SATA”这里，这个就是主板的“RAID驱动”，直接点击“下载”就行·将上一步下载好的“RAID驱动”解压至U盘(解压后里面有名为Driver 的文件夹，Driver文件夹下面还有一个名为“64bit”的文件夹，将这个名为“64bit”的文件夹整个复制到安装U 盘中，后面安装系统的时候加载“RAID驱动”会使用到)③主板“BIOS”最好更新到最新版本(新版本的BIOS对新系统的支持更友好)④安装好组建“RAID阵列磁盘”需要的NVME硬盘⑤NVME硬盘最好是同品牌、同型号、同容量最佳2、开机后迅速按相应型号主板的“快捷键” (Delete或F1或F2或F12等)，主板型号不一样，快捷键可能不同，然后进入主板的“简易模式”下，安装的NVME存储设备显示如下：3、接下来按键盘上的“F7”键，进入主板的“高级模式”，找到“Advanced—System Agent(SA) Configuration”，选中之后直接“回车”进入下一步4、上一步回车之后进入“Advanced—System Agent(SA) Configuration”的子菜单，接下来选中“VMD setup menu”，然后直接“回车”进入下一步5、接下来进入到“VMD setup menu”的子菜单，将“Map PCIE Storage under VMD”设置为“Enabled”①Enabled VMD controller：可以理解为RAID功能的开关，需设置为Enabled②Map PCIE Storage under VMD：这个设置为“Enabled”，可以识别NVME硬盘组的RAID阵列磁盘③Map SATA Controller under VMD：这个设置为“Enabled”，可以识别SATA硬盘组的RAID阵列磁盘6、以上步骤完成之后，按“F10”保存并重启电脑，再次按主板“快捷键”进入“BIOS”，然后按“F7”进入“高级模式”，在“Advanced”选项菜单的最底部找到“Intel(R) Rapid Storage Technology”，选中并“回车”进入7、上一步回车进入“Intel(R) Rapid Storage Technology”之后，选中“Create RAID Volume”，然后回车进入“RAID阵列磁盘”创建界面8、这里选择创建“RAID 0”阵列(RAID级别的区别自行百度)，然后向下依次回车选中两块NVME硬盘，跟着步骤一步步的组建“RAID 0阵列”9、这是NVME的“RAID 0阵列”组建好之后的样子10、RAID组建好之后，下面开始在组建好的“RAID 0”阵列磁盘上安装操作系统，这里以安装“Win10系统”为例演示(Win11的安装一样)，开机按主板“快捷键”进入主板的“BIOS界面”，然后选中“UEFI启动项”并回车确认，开始安装系统，前面的步骤自动化安装不用管，直到选择“磁盘分区”那里，才需要人为处理11、选择需要安装系统的磁盘分区这里，此时还未加载“RAID驱动”，因此无法识别到之前组建好的“RAID 0”阵列盘，这里点击“加载驱动程序”，然后找到解压到“U盘”的名为“64bit”的“RAID驱动”文件夹12、找到名为“64bit”的“RAID驱动”文件夹之后选中，点击“确定”打开13、开始识别“RAID驱动”，识别到“RAID驱动”后，选中“第一个”驱动，点击右下角开始加载“RAID驱动”(选择第一个之后，点击加载RAID驱动没反应的话就返回来选择第二个驱动试试)14、“RAID驱动”加载完成后，就可以识别到之前组建的“RAID 0阵列磁盘”，识别到该“RAID 0阵列磁盘”后，就可以对该“RAID 0阵列磁盘”进行分区或者是直接安装操作系统15、后面的安装过程基本上就是傻瓜式的操作了，这里不再进行赘述16、其它型号主板可参考来进行安装操作17、注意：·Windows11的安装方式以及加载驱动与Windows10一样·Z690主板Launch CSM默认是关闭状态，无独立显卡的情况无法开启CSM ·RAID设置的位置变化了，在Advanced—System Agent(SA) Configuration 下的VMD子菜单中·在Z690主板上组建RAID之后，无论安装Win10还是Win11，RAID驱动都需要手动加载，然后才能识别到RAID阵列磁盘·Z690上组建 NVME RAID，对于NVME 硬盘的品牌等无硬性要求，挂载在CPU和PCH上的NVME SSD可以一起组RAID。
磁盘阵列安装方法
磁盘阵列安装方法一、磁盘阵列的概念和作用磁盘阵列（Redundant Array of Independent Disks，简称RAID）是将多个硬盘组合在一起，通过数据分段、校验和冗余等技术实现数据的高效存储和保护。
磁盘阵列可以提供更高的数据存储容量、更快的数据传输速度和更可靠的数据安全性，被广泛应用于服务器、工作站和企业级存储系统等领域。
二、选择合适的磁盘阵列类型根据具体需求和预算，选择合适的磁盘阵列类型是非常重要的。
常见的磁盘阵列类型包括RAID 0、RAID 1、RAID 5、RAID 6和RAID 10等。
不同的RAID类型具有不同的特点和适用场景，例如RAID 0提供了更高的读写性能，但没有冗余备份；RAID 1通过镜像技术实现数据冗余，但存储容量较低；RAID 5通过分布式校验实现数据冗余，并兼具存储容量和读写性能等方面的平衡。
三、准备磁盘和硬件设备在安装磁盘阵列之前，需要准备好相应的硬盘和硬件设备。
确保硬盘的接口类型和阵列控制器相匹配，同时注意硬盘的容量和数量是否满足所需的存储空间。
此外，还需要确认服务器或主机的电源和散热系统是否能够支持额外的硬盘阵列设备。
四、安装磁盘阵列控制器磁盘阵列控制器是实现磁盘阵列功能的关键设备，它负责管理和控制多个硬盘的数据读写、校验和冗余等操作。
根据具体的服务器或主机型号，选择相应的磁盘阵列控制器，并按照说明书的指引将其安装到对应的插槽上。
确保插槽与控制器的接口类型匹配，并注意插槽的定位和固定方式。
五、连接硬盘和电源线将准备好的硬盘插入到磁盘阵列控制器提供的硬盘插槽上，并正确连接数据线和电源线。
根据硬盘的接口类型，选择合适的数据线进行连接，例如SATA、SAS或SCSI等。
注意插头与插槽的方向，确保连接牢固可靠。
同时，根据硬盘的电源需求，连接相应的电源线，并确保电源供应稳定可靠。
六、配置磁盘阵列在硬件连接完成后，需要通过相应的软件工具或BIOS界面对磁盘阵列进行配置。
硬盘磁盘阵列RAID的完整安装过程
硬盘磁盘阵列RAID的完整安装过程一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID 就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式督提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0：无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏督会使整个RAID系统失效，所以安全系数反倒单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1：镜象磁盘阵列。
每一个磁盘督有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢缸损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1：从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘督有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
磁盘阵列安装施工方案
磁盘阵列安装施工方案一、介绍磁盘阵列是一种将多个磁盘通过控制器组合在一起工作的存储解决方案。
它通过提供冗余性、提高性能、增强可靠性等特性，使得数据的存储和访问更加高效和可靠。
本文档将介绍磁盘阵列的安装施工方案。
二、施工前准备在开始磁盘阵列的安装施工前，需要进行一些准备工作：1.确定需求：首先需要明确磁盘阵列的用途和所需容量，以便选择合适的磁盘和控制器。
2.选择硬件：根据需求选择适合的磁盘和控制器，保证其兼容性。
3.准备工具：准备好适合的工具，例如螺丝刀、扳手等。
三、施工步骤1.确定安装位置：选择一个合适的位置安装磁盘阵列。
确保该位置通风良好、防尘，并且方便日后维护。
2.安装硬盘：根据磁盘阵列的要求，将硬盘插入相应的插槽中。
确保插紧并且固定好，以免松动。
3.连接数据线：将每个硬盘与控制器之间的数据线连接好。
根据具体情况，可以选择串联或并联连接方式。
4.连接电缆：将磁盘阵列的电源线和数据线与主机相连。
5.安装控制器：将控制器插入主机的插槽中，并确保固定好。
6.连接控制器：将控制器与主机的适配器卡相连。
7.数据迁移：如果之前有数据需要迁移，可以通过相应的工具将数据从旧硬盘迁移到新的磁盘阵列中。
四、施工注意事项在安装磁盘阵列时，需要注意以下几点：1.静电防护：使用ESD防护措施，避免静电对硬件的损害。
2.安全电源：确保供电稳定，并使用可靠的电源线和插座。
3.温度控制：确保安装环境的温度适宜，以免硬件受热过度。
4.充分固定：硬盘和控制器都需要牢固地固定在机箱中，以免在运输或使用中发生松动。
5.线缆管理：管理好数据线和电缆，避免过长或交叉拧绕，以保证数据传输的稳定性。
五、测试与调试在完成磁盘阵列的安装后，需要进行一系列的测试与调试工作，以确保其正常工作。
1.开机自检：开机时，仔细观察磁盘阵列和控制器是否正常启动，并确认系统是否能够正确识别磁盘阵列。
2.数据传输测试：通过一系列的数据传输测试，以验证磁盘阵列的读写速度和稳定性。
磁盘阵列卡的安装方法
磁盘阵列卡的安装方法在做服务器的时候我们通常会用到磁盘阵列卡，对于初次安装磁盘阵列卡的朋友来讲是一个难题。
首先我们要按自已的需要来选择磁盘阵列的模式。
现将磁盘阵列的模式详细讲一下：近年来，硬盘无论在容量、存取速度还是可靠性方面都得到了很大提高，然而这一提高还是跟不上处理器的发展要求，使得硬盘仍然成为计算机系统中的一个瓶颈。
为了解决应用系统对磁盘高速存取的要求，人们采取了多种措施。
1988年，美国加州大学伯克利分校的D.A.Patterson教授提出的廉价冗余磁盘阵列（Redundant Array of Inexpensive Disks，简称RAID）就是其中一种。
RAID将普通硬盘组成一个磁盘阵列，在主机写入数据，RAID控制器把主机要写入的数据分解为多个数据块，然后并行写入磁盘阵列；主机读取数据时，RAID控制器并行读取分散在磁盘阵列中各个硬盘上的数据，把它们重新组合后提供给主机。
由于采用并行读写操作，从而提高了存储系统的存取程度。
此外，RAID磁盘阵列还可以采用镜像、奇偶校验等措施，来提高系统的容错能力，保证数据的可靠性。
根据RAID所采用的方法不同，可以将其分为0－5六个级别：RAID0：主机要求写入数据时，RAID控制器将数据分成许多块，然后并行地将它们写到磁盘阵列中的各个硬盘上；读出数据时，RAID控制器从各个硬盘上读取数据，把这些数据恢复为原来顺序后传给主机。
这种方法的优点是采用数据分块、并行传送方式，能够提高主机读写速度，并且磁盘阵列中存储空间没有冗余。
但它对系统的可靠性没有任何提高，任一个硬盘介质出现故障时，系统无法恢复。
RAID1：它把磁盘阵列中的硬盘分成相同的两组，互为镜像，当任一磁盘介质出现故障时，可以利用其镜像上的数据恢复，从而提高系统的容错能力。
对数据的操作仍采用分块后并行传输方式。
所有RAID1不仅提高了读写速度，也加强系统的可靠性。
但其缺点是硬盘的利用率低，冗余度为50％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬盘磁盘阵列RAID的完整安装过程一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID 就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式督提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0：无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏督会使整个RAID系统失效，所以安全系数反倒单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1：镜象磁盘阵列。
每一个磁盘督有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢缸损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1：从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘督有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
但是RAID0+1至少需要4个磁盘才能组建。
RAID 5：无独立校验盘的奇偶校验磁盘阵列。
同样采用奇偶校验来检查错误，但没有独立的校验盘，而是使用了一种特殊的算法，可以计算出任何一个带区校验块的存放位置。
这样就可以确保任何对校验块进行的读写操作督会在所有的RAID磁盘中进行均衡，既提高了系统可靠性也消除了产生瓶颈的可能，对大小数据量的读写督有很好的性能。
为了能跨越数组里的所有磁盘来写入数据及校验码信息，RAID 5设定最少需要三个磁盘，因此在这种情况下，会有1/3的磁盘容量会被备份校验码占用而无法使用，当有四个磁盘时，则需要1/4的容量作为备份，才能让最坏情况的发生率降到最低。
当磁盘的数目增多时，每个磁盘上被备份校验码占用的磁盘容量就会降低，但是磁盘故障的风险率也同时增加了，一但同时有两个磁盘故障，则无法进行数据恢复。
JBOD：JBOD(Just Bundle Of Disks)既简单磁盘捆绑。
JBOD是在逻辑上把几个物理磁盘一个接一个串联到一起，从而提供一个大的逻辑磁盘。
JBOD上的数据简单的从第一个磁盘开始存储，当第一个磁盘的存储空间用完后，再依次从后面的磁盘开始存储数据。
JBOD存取性能完全等同于对单一磁盘的存取操作，也不提供数据安全保障。
它只是简单的提供一种利用磁盘空间的方法，JBOD的存储容量等于组成JBOD 的所有磁盘的容量的总和。
Matrix RAID：矩阵磁盘阵列。
是Intel 新近创立的一种针对SATA接口的专利RAID模式，特点是能在2个磁盘上同时实现RAID 0与RAID 1两种模式，其工作原理是将2个磁盘中的每个磁盘的部分磁盘空间划分出来组成RAID 0或1，而将剩余空间组成RAID1或0。
Matrix RAID还有一个功能：支持RAID 1阵列分区的“热备份”硬盘。
通常支持Matrix RAID功能的主板具有四个SATA接口，而建立一组Matrix RAID只需要两块硬盘，使用两个SATA接口。
另外两个闲置的SATA接口就可以插上硬盘，启动“热备份”功能。
当Matrix RAID系统中的一块硬盘出现故障时，“热备份”硬盘便会立刻接替它的工作，以保证RAID 1阵列分区中数据的安全。
由于RAID 0阵列分区中的数据在一块硬盘崩溃的时候就已经损毁了，所以“热备份”硬盘对RAID 0阵列是无效的。
以上是目前主流主板上搭载的RAID控制器所能支持的全部RAID模式，并且由于RAID控制器厂商和产品型号的不同，所能支持的RAID模式种类也各不相同，只有极少数主皟总够全部支持上述的RAID模式，而每块主板具体所支持的RAID模式种类请至主板提供商官方主页的产品介绍当中核对查找。
另有一些其他 RAID 模式基本用于专业服务器及工作站上使用，此处便不做介绍了。
RAID 模式下磁盘空间的使用针对不同RAID 模式在实际运用中可以使用的磁盘空间分别有多少，在用列表举例说明：* Matrix RAID由于其特殊的磁盘分配概念，所以在此单独举例说明：例如，使用2 块 120G 的磁盘组成RAID 其总容量是240G，先建立一个RAID 0，并手动指定一个1至238G之间的RAID 0模式的磁盘容量，然后利用剩余磁盘空间建立一个RAID 1模式。
如：100G（RAID 0）+ 70G（RAID 1）或50G （RAID 0）+ 95G（RAID 1）等等具体如何分配RAID 0与RAID 1的磁盘大小可按使用需求决定。
二、RAID 制作如何制作RAID呢?第一步：一般板载RAID控制器在主板BIOS中督会有控制器的开启与关闭选项，以及制作RAID所必备的 RAID BIOS的开关选项，将他们设置开启并保存BIOS后，在开机自检时，在IDE设备检测结束后，会有RAID BIOS自检界面出现，按提示按特殊键进入RAID BIOS 进行创建、删除、数据恢复等操作。
设置Block Size（区块大小），一般选64K至128K即可，区块大对于大文件的读取和大型游戏或程序的运行有益，而区块小，对于小文件读取或建立Web、BBS服务器等有益。
然后保存RAID，要住意的是一旦磁盘被组建成RAID后磁盘上原有的数据将全部被抹除；第二步：在安装操作系统时要让操作系统能够正确识别已创建的RAID，并能在其上进行系统的安装，Windows 2000以前的操作系统由于架构关系在此及以下步骤就没有相关设置了，而Windows 2000 / XP / 2003等操作系统在安装一始就需要按提示按F6键告知安装程序，有RAID设备需要手动安装驱动程序；第三步：按下F6后，系统没有任何提示，也不会中断系统的硬件检测过程，而是在全部自检完毕后，会进入手动驱动安装界面。
此时，将主板附件中的软盘驱动程序放入软驱内，按S键开始手动驱动安装；提示软驱内插入软盘，按回车键确认；安装程序会读取软盘内的驱动，并以列表形式列出。
由于受到安装程序的限制，列表中的驱动最多只能显示四项，如驱动大于四项的，可按上下键移动显示框，来显示列表中的全部驱动。
加载完成后，继续操作系统安装过程时就能正确识别RAID和正确的磁盘容量，利用Windows安装程序自带的分区及格式化工具可进行分区及格式化并在RAID上安装操作系统。
住意：在Windows全部安装尚未完成时，切勿将软盘从软驱内取出，因为在安装过程中还要多次读取软盘上的驱动。
另外，如果出现以下画面是请不要紧张，按确定即可，这是由于某些旧版本的驱动程序尚未通过微软的徽标认证，但是不会对使用造成任何影响的。
等到操作系统安装全部完成并成功进入Windows后，检查磁盘盘符是否与分区设置时相符，相符即告成功。
大部分RAID控制器在Windows 下可以通过该厂商推出的相应软件程序，可以在Windows中对RAID进行管理。
以上就是制作RAID并在RAID 上安装Windows操作系统得大体步骤，而由于板载RAID控制器的厂牌不尽相同，所以在具体设置的项目名称和设置上有略微的差异。
目前主板上板载的RAID控制器的厂牌主要有HighPoint、SiliconImage、intel、VIA、nVIDIA、ULi、SiS等，下面就按照不同厂牌的常用型号对RAID制作过程中的相关细节作介绍。
HighPoint 374首先，将BIOS中的RAID开关项开启并保存随后在RAID BIOS自检画面时按Ctrl+H键，进入RAID BIOS设置：选Create Array创建RAID；进入创建界面；设置RAID 模式；设置RAID 的名字（按自己喜好或RAID用户随便啦）；设置区块大小，然后保存设置；RAID 组建后按操作系统对应加载驱动程序；操作系统成功安装完成即制作完成。
SiliconImage打开BIOS里面的设置项按Ctrl+S键进入RAID BIOS主界面；创建RAID；自动配置；手动配置，配置区块大小；选取磁盘；确认磁盘容量；保存退出；驱动加载3112、3114的加载3132 驱动加载操作系统成功安装完成即制作完成。
intel(南桥芯片带R的)BIOS设定：将On-Chip SATA 模式设定为 Enhanced Mode；将On-Chip SATA Mode 设定为 RAID；保存BIOS重启后，按Ctrl+I 进入RAID BIOS创建RAID ；确认创建；RAID 0模式下磁盘信息；Matrix RAID 模式下的磁盘信息（只有ICH6R、ICH7R能够组建Matrix RAID）；ICH5R（ER）与ICH6R（FR）软盘驱动加载；ICH7R 软盘驱动加载；组建成功Matrix RAID后，在安装程序中识别出的磁盘容量；操作系统成功安装完成即制作完成。
VIA由于VIA的8237及8237R南桥芯片集成了SATA RAID控制器，只要使用这两种南桥芯片的主板督是支持SATA RAID的BIOS中的OnChip IDE Device下将OnChip SATA MODE Select设定为RAID，有的主板BIOS选项为OnChip SATA RAID ROOM，将其设为Enabled，保存重启即可；按Tab键进入RAID BIOS，选择Create Array创建RAID；进入RAID创建菜单；选择RAID 模式；在选取磁盘和区块大小后，选Start Create Process 进行创建动作，当提示Create New Array OK！时，表示创建成功；退出RAID BIOS后，即可安装操作系统，安装时加载软盘驱动；但也有一些主板附带的软盘驱动鞘有不同；系统安装成功后即告组建RAID成功。
