第2章 输水和配水工程
合集下载
市政工程规划 第2章 城市给水工程规划
h
15
2.3 水源选择和水源保护
一、水源选择
（一）城市给水水源分类 城市给水水源分为
地下水 地表水
上层滞水 潜水 承压水
江河水 湖泊水 水库水 海水
h
16
一、水源选择
（二）城市水源选择遵循的原则 1.给水水源应有足够的可用水量。 （1）地表水源 当采用地表水源时，河流的最枯流量按设计枯水
流量保证率为90%~97%考虑。 （2）地下水源 当采用地下水源时，应进行地下水储量计算。 地下水储量分为天然储量和调节水量。 天然储量包括静储量和动储量。
一般日变化系数Kd 为1.1
水量。m3/d
～1.5
(2)最高日平均时用水量Qd/24，
2) 时变化系数Kh 一般日变化系数Kd 为1.3 ～1.6
（2）用水量变化曲线 表示一天24小时的变化情况
m3/h (3)平均日用水量Qad：用水量最
多一年内平均每天的用水量。 (4)最高时用水量Qh：用水量最多
h
29
2.4 净水工程规划
一、城市自来水厂厂址选择与用地要求
（一）城市自来水厂厂址选择应遵循的原 则
1.应选在工程地质条件较好，不受洪水威 胁，地下水位低，地基承载能力较大， 湿陷性等级不高的地方。
2.水厂的位置，一般应尽可能地接近用水 区，特别是最大用水区。
3.水厂尽量设置在交通方便，输配电线路 短的地段。
（一）地面水源各级保护区卫生防护规定如下： 1.取水点周围半径不小于100m的水域内，严禁捕捞、停靠船只、游泳和从
事一切可能污染水源的活动，并应设有明显的范围标志。 2.取水点上游1000m至下游100m的水域内，不得排人工业废水和生活污水；
其沿岸防护范围内，不得堆放废渣，不得设置有害化学物品仓库、堆栈 或装卸垃圾、粪便和有毒物品的码头，沿岸农田不得使用工业废水或生 活污水灌溉及施用有持久性或剧毒的农药，并不得从事放牧等有可能污 染该段水域水质的活动。
建筑给排水第二章
3.集体宿舍、旅馆、宾馆、医院、疗养院、幼儿 园、养老院、办公楼、商场、客运站、会展中 心、教学楼、公共厕所等建筑生活给水设计秒 流量计算公式:
qg 0.2 Ng
qg——计算管段设计秒流量(L/s)； Ng ——计算管段的卫生器具给水当量总数; α——根据建筑物性质定的系数；见表2.3.3
2-4给水管网水力计算
U0
q0mK h （100 0.2NgT 3600
0 0）
U0
q0mK h （100 0.2NgT 3600
0 0）
U0水—当—量生平活均给出水流管概道率最(大﹪用)；水时卫生器具给 Q0 ——最高日用水定额；见表2.2.1 m ——每户用水人数;
Kh ——小时变化系数;见表2.2.1 Ng ——每户设置的卫生器具给水当量数;
3）水泵机组布置要求：见图（2.5.1）
4）水泵基础高出地面的高度应便于水泵安 装,不小于0.1m,管道管外底距地面或管沟 底面的距离不小于 0.2m(DN<=150mm)0.25m(DN>200mm)
5）水泵应隔振 (见图2.5.2)
6.减少水泵噪音的措施：
（1）用低噪音水泵。
（2）水泵机组的基础应设置减振装置。 （3）水泵的进出水管上应设置减振装置。 （4）管道支架宜采用弹性吊架、弹性托架
（3）水头损失的复核
对于生活头损失值。 即满足下表中的规定：
表型
正常用水时 消防时
旋翼式
<24.5
<49.0
螺翼式
<12.8
<29.4
4.水力计算步骤
1.确定给水方案。 2.绘平面图、轴侧图 。 3.选择最不利管段，节点编号，从最不利点开始，
对流量有变化的节点编号。 4.选定设计秒流量公式，计算各管段的设计秒流
2.城市给排水
三级处理 随情况而定。 如：医院及制革工业等污水， 排放前要进行消一、城市给水工程规划 1、城市给水工程规划的目的： 2、城市给水工程规划的任务： 估算城市总用水量； 制定给水系统的组成； 选择水源，确定取水位置和取水方式； 选 择水厂位置及水质处理方法； 输配水管道 布置、估算管径和水泵提升能力；给水方 案比较、各方案的论证、估算工程造价和 年经营费、选定方案。
第二章 室外给水排水工程概述
生活饮用水标准 序列号 1 2 3 4 5 6~10 11 ～15 16 ～17 18~24 25~30 31~33 34~35 项目 感官性状 色 混浊度 臭和味 肉眼可见物 化学指标 PH值 铁锰铜锌等元素 化合物如硫酸盐，氯化物 毒理学指标 氟化物，氰化物 砷，硒，汞，镉，银 杀虫剂 细菌学指标 细菌总数 放射性指标 alpha,beda 放射性 标准 不超过15 度 <3度（1mg/L硅藻土——1度） 无 无 6.5 ～8.5 0.1 ～10mg/L以下级别 250mg/L以下级别 0.05~1.0mg/L 以下级别 0.001~0.05mg/L 以下级别 mmg/L以下级别 3~100/L 以下级别 0.1~1Bq/L 以下级别
排水制式的选择 环保、建设投资、维护管理、施工
四、排水管道系统的布置 （一）排水管网布置形式 （a）正交截流式 （b ）平行式 （c）分区式 （d）放散式
（a）正交截流式
（b）平行式
（c）分区式
（d）放射式
（二）排水管网布置原则 管道尽量以最短距离并以重力流方式排泄 到污水处理厂； 利用地形，平行于地面的自然坡度埋设， 以减少管道埋深； 沿城市街道布置 ，避免穿越河道、铁路、 地下建筑及其障碍物； 污水管的水力坡度和地面坡度尽量一致； 管道布置应简捷。
输配水工程
水量平衡：冷却用水量和损耗水量、循环 回用水量补充水量以及排水量保持平衡。
水量平衡的目的是达到合理用水。采 取的途径是改革生产工艺，减少耗水量， 或提高重复利用率，增大回用水量，以相 应减少排水量。 水量平衡图：标明总循环水量、各车间冷 却用水量、损耗水量、循环回水量和补充 水量等，做到每个车间的给水与排水量平 衡，整个循环系统的给水、回水和补充水 量平衡。作用：了解用水现状，制定节水措施，健全用水计量
居民生活用水定额（L/cap·d）
城市规模
特大城市
大城市
中、小城市
分区 最高日 平均日 最高日 平均日 最高日 平均日
一 180~270 140~210 160~250 120~190 140~230 100~170
二 140~200 110~160 120~180 90~140 100~160 70~120
二 190~280 150~240 170~260 130~210 150~240 110~180
三 170~270 140~230 150~250 120~200 130~230 100~170
居民生活用水：城市居民日常生活用 水。
综合生活用水：城市居民日常生活用水和
公共建筑用水。但不包括浇洒道路、绿地和其它 市政用水。
仪表，减少排水量，合理利用水资源科学进行厂区给排水管网设计
第2章 设计用水量
本章要点： 1. 设计用水量的组成； 2. 用水量定额的确定方法； 3. 用水量变化系数； 4. 设计用水量的计算方法；
第2章 设计用水量
设计年限：所设计的系统能够在符合设 计要求的条件下正常使用的年限。
给水工程的设计应在服从城市总体规划 的前提下，近远期结合，以近期为主。近期 设计年限宜采用5～10年，远期规划年限宜 采用10～20年。
《水土保持工程学》课件——第二章 坡面集水蓄水工程
第二章 坡面集水保水工程——涝池
一、涝池的定义与功能
➢定义：以拦蓄地表径流为主而修建的。蓄水量在50～ 1000m3的蓄水工程，称为涝池。 ➢功能：拦蓄地表径流，充分和合理利用自然降雨或泉水， 就近供耕地、经济林果浇灌和人畜饮水需要，减轻水土流 失。 ➢优缺点：技术简单，容易掌握，而且修筑省工，但涝池 的蒸发量大，占地也较多，在干旱面蒸发量太大的地区， 不宜修筑涝池。
1.梅花形
2.排子形水窖群
第二章 坡面集水保水工程——水窖
➢窖址的选择
（1）有足够的水源。 （2）有深厚而坚硬的土层，水窖一般应设在质地均匀 的土层上，以黏性土壤最好，黄土次之。 （3）在石质山区，多利用现有地形条件，在无泥石流 危害的沟道两侧的不透水基岩上，加上修补，做成水窖。 （4）窖址应便于人蓄用水和灌溉农田。
第二章 坡面集水保水工程——水窖
二、水窖的类型
第二章 坡面集水保水工程——水窖
二、水窖的类型
➢ 竖井式圆弧形混凝土水窖 ➢ 隧洞形浆砌石水
第二章 坡面集水保水工程——水窖
三、水窖的规划与设计
➢水窖的规划原则 1. 在有水源保证的地方，修建水窖以分配（或调节）
用水量，根据地形及用水地点，修建多个水窖，用输 水管（渠）串联或并联运行供水。
五、涝池的布置形式
➢ 平地涝池：修在平地的低凹处，一般是把凹处再挖深些， 将挖出的土培在周围。
➢结合沟头防护：在 沟头附近适当距离处 挖涝池，拦蓄坡面汇 集的地表径流，防止 沟头前进。
第二章 坡面集水保水工程——涝池
五、涝池的布置形式
➢开挖小渠将地下水引入涝池：沟底坡脚常有地下水渗出，给 很多地方造成泥流及滑塌。可在附近挖涝池，并开小渠使地 下水引入涝池，用以灌溉或人蓄饮用，也可避免塌岸。 ➢结合山地灌溉，开挖涝池（长藤结瓜式）：在山地渠道上， 沿渠道两旁每隔适当的距离布置一个涝池，涝池与渠道连接 处设立闸 门，将多余的水蓄在池内，雨天蓄水，旱天灌溉。 ➢连环涝池：就是沿水渠修若干个涝池，并联接起来，适应于 地面起伏和道路曲折的地方，一般为方形或长方形，蓄水量 可达10～15m3。
喷淋规范说明

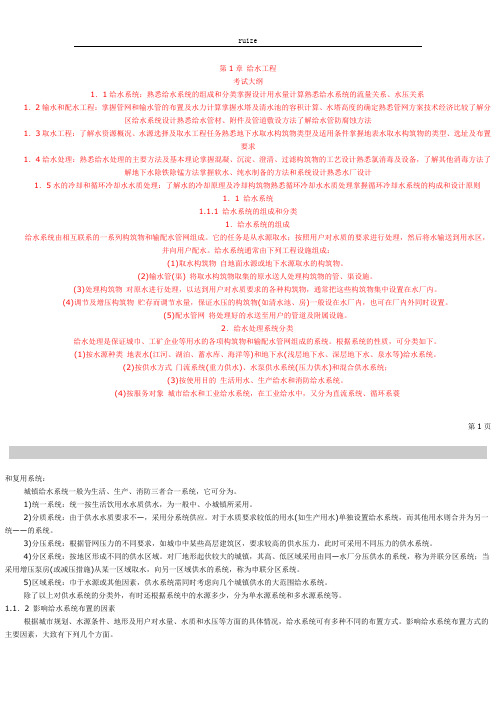

第1章给水工程考试大纲1．1给水系统：熟悉给水系统的组成和分类掌握设计用水量计算熟悉给水系统的流量关系、水压关系1．2输水和配水工程：掌握管网和输水管的布置及水力计算掌握水塔及清水池的容积计算、水塔高度的确定熟悉管网方案技术经济比较了解分区给水系统设计熟悉给水管材、附件及管道敷设方法了解给水管防腐蚀方法1．3取水工程：了解水资源概况、水源选择及取水工程任务熟悉地下水取水构筑物类型及适用条件掌握地表水取水构筑物的类型、选址及布置要求1．4给水处理：熟悉给水处理的主要方法及基本理论掌握混凝、沉淀、澄清、过滤构筑物的工艺设计熟悉氯消毒及设备，了解其他消毒方法了解地下水除铁除锰方法掌握软水、纯水制备的方法和系统设计熟悉水厂设计1．5水的冷却和循环冷却水水质处理：了解水的冷却原理及冷却构筑物熟悉循环冷却水水质处理掌握循环冷却水系统的构成和设计原则1．1 给水系统1.1.1 给水系统的组成和分类1．给水系统的组成给水系统由相互联系的一系列构筑物和输配水管网组成。
它的任务是从水源取水；按照用户对水质的要求进行处理，然后将水输送到用水区，并向用户配水。
给水系统通常由下列工程设施组成：(1)取水构筑物自地面水源或地下水源取水的构筑物。
(2)输水管(渠) 将取水构筑物取集的原水送人处理构筑物的管、渠设施。
(3)处理构筑物对原水进行处理，以达到用户对水质要求的各种构筑物，通常把这些构筑物集中设置在水厂内。
(4)调节及增压构筑物贮存而调节水量，保证水压的构筑物(如清水池、房)一般设在水厂内，也可在厂内外同时设置。
(5)配水管网将处理好的水送至用户的管道及附属设施。
2．给水处理系统分类给水处理是保证城巾、工矿企业等用水的各项构筑物和输配水管网组成的系统。
根据系统的性质，可分类如下。
(1)按水源种类地表水(江河、湖泊、蓄水库、海洋等)和地下水(浅层地下水、深层地下水、泉水等)给水系统。
(2)按供水方式门流系统(重力供水)、水泵供水系统(压力供水)和混合供水系统；(3)按使用目的生活用水、生产给水和消防给水系统。
第2章室外给排水工程概述
▪ 雨水排水系统：排出雨水的系统。
▪ 我国新建城市和工业区多采用分流制。
▪ 排水制式的选择：环保、建设投资、维护 管理、施工
3、排水管道系统的布置 3、1 排水管网布置形式 排水管网布置形式与地形、竖向规划、污水厂 的位置、土壤条件等有关，分为以下几种：
正交截流式 平行式 分区式 放散式
（a）正交截流式 主干管
用户对水质的要求
▪ 工业用水水质标准：各种企业对水质有不同 的要求，应进行调查研究，按生产实际确定 用水水质标准及净化工艺。
净化工艺流程
1、地面水的净化工艺流程
▪ 生活饮用水的处理方法： 沉淀-->过滤-->消毒
净化工艺流程
▪ 水的沉淀：目的是除去水中的悬浮物质及 胶体物质。
▪ 由于细小的悬浮杂质沉淀非常慢，胶体物 质不能自然沉淀，所以在原水进入沉淀池 之前需要投加混凝剂，以加速悬浮杂质的 沉淀并除去胶体物质。
▪ 污水处理技术按作用原理分为三种： （1）物理处理法 （2）化学处理法 （3）生物处理法
▪ 常用生物处理法（好氧法、厌氧法）：利 用微生物的生命活力，将污水中的有机物 分解氧化为稳定的无机物，使污水得到净 化。
第3节 城市给排水工程规划概要
一、城市给水工程规划
1、城市给水工程规划的目的
▪ 城市给水工程规划的目的是要保证所规划 的城镇有良好的供水条件。
高区和低区敷设各自独立的排水系统。
（d）放射式
4 排水管网布置原则
▪ 管道尽量以最短距离并以重力流方式排泄 到污水处理厂；
▪ 利用地形，平行于地面的自然坡度埋设， 以减少管道埋深；
▪ 沿城市街道布置 ，避免穿越河道、铁路、 地下建筑及其障碍物；
▪ 污水管的水力坡度和地面坡度尽量一致； 管道布置应简捷。
▪ 我国新建城市和工业区多采用分流制。
▪ 排水制式的选择：环保、建设投资、维护 管理、施工
3、排水管道系统的布置 3、1 排水管网布置形式 排水管网布置形式与地形、竖向规划、污水厂 的位置、土壤条件等有关，分为以下几种：
正交截流式 平行式 分区式 放散式
（a）正交截流式 主干管
用户对水质的要求
▪ 工业用水水质标准：各种企业对水质有不同 的要求，应进行调查研究，按生产实际确定 用水水质标准及净化工艺。
净化工艺流程
1、地面水的净化工艺流程
▪ 生活饮用水的处理方法： 沉淀-->过滤-->消毒
净化工艺流程
▪ 水的沉淀：目的是除去水中的悬浮物质及 胶体物质。
▪ 由于细小的悬浮杂质沉淀非常慢，胶体物 质不能自然沉淀，所以在原水进入沉淀池 之前需要投加混凝剂，以加速悬浮杂质的 沉淀并除去胶体物质。
▪ 污水处理技术按作用原理分为三种： （1）物理处理法 （2）化学处理法 （3）生物处理法
▪ 常用生物处理法（好氧法、厌氧法）：利 用微生物的生命活力，将污水中的有机物 分解氧化为稳定的无机物，使污水得到净 化。
第3节 城市给排水工程规划概要
一、城市给水工程规划
1、城市给水工程规划的目的
▪ 城市给水工程规划的目的是要保证所规划 的城镇有良好的供水条件。
高区和低区敷设各自独立的排水系统。
（d）放射式
4 排水管网布置原则
▪ 管道尽量以最短距离并以重力流方式排泄 到污水处理厂；
▪ 利用地形，平行于地面的自然坡度埋设， 以减少管道埋深；
▪ 沿城市街道布置 ，避免穿越河道、铁路、 地下建筑及其障碍物；
▪ 污水管的水力坡度和地面坡度尽量一致； 管道布置应简捷。
2015-共同学习之旅-给水工程-10-输水管渠的相关计算
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
① 输水干管及连通管管径、条数，应保证任何一段发生故障时，仍能通过事故水量； 城镇的事故水量为设计水量的70%，工业用水事故水量则不一定为设计水量的70%；
② 输水干管不宜少于两条，当有安全贮水池或其他安全供水措施时可以只修建一条输水干管；（此处的安全贮水池指的是在水厂 内设置的，不是指在水源地设置的贮水池）。
石油污染土壤简述及修复技术
③ 两条长度均为L平行敷设的输水管（输水量Q），被连通管等分成N段，每一段单根管线的摩阻均为s，推导任一段输水管损坏时 的供水保证率
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
石油污染土壤简述及修复技术
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
sd s1 s2 ( s1 s2 ) 2
两条管径不同平行敷设并联输水管线的当量摩阻
两条管径不同串联敷设输水管线的摩阻s=s1+s2；
石油污染土壤简述及修复技术
si l
64
；
每条管道的摩阻Si计算公式一般用混凝土管和水泥砂浆内衬的金属管公式：
2C 2 d j 5
l
水泵供水，两条管径不同的输水管并联，被连通管等分成N段，任一段损坏时供水保证率（n=2）：
Qa Q
s s p sd 1 s s p sd ( s1 sd )
N
，s1为未损坏管段的摩阻；
2 输水和配水工程
2.3管网水力计算
2.3.4 输水管管渠计算
2.3 管网水力计算
2.3.4 输水管渠计算
① 输水干管及连通管管径、条数，应保证任何一段发生故障时，仍能通过事故水量； 城镇的事故水量为设计水量的70%，工业用水事故水量则不一定为设计水量的70%；
② 输水干管不宜少于两条，当有安全贮水池或其他安全供水措施时可以只修建一条输水干管；（此处的安全贮水池指的是在水厂 内设置的，不是指在水源地设置的贮水池）。
石油污染土壤简述及修复技术
③ 两条长度均为L平行敷设的输水管（输水量Q），被连通管等分成N段，每一段单根管线的摩阻均为s，推导任一段输水管损坏时 的供水保证率
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
石油污染土壤简述及修复技术
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
2 输水和配水工程
2.3 管网水力计算
2.3.4 输水管渠计算
sd s1 s2 ( s1 s2 ) 2
两条管径不同平行敷设并联输水管线的当量摩阻
两条管径不同串联敷设输水管线的摩阻s=s1+s2；
石油污染土壤简述及修复技术
si l
64
；
每条管道的摩阻Si计算公式一般用混凝土管和水泥砂浆内衬的金属管公式：
2C 2 d j 5
l
水泵供水，两条管径不同的输水管并联，被连通管等分成N段，任一段损坏时供水保证率（n=2）：
Qa Q
s s p sd 1 s s p sd ( s1 sd )
N
，s1为未损坏管段的摩阻；
2 输水和配水工程
2.3管网水力计算
2.3.4 输水管管渠计算
给水管网的几类校核问题
分析：只要泵站供水量大于管网用水量，多余的流量即会通过管网转数至水塔。
我们需要校核所设计输配系统能否在转输工况时将水打入水塔；或者说，假定水能够打入水塔，
校核水泵能否满足此工况下的扬程。
转输流量有大有小，我们要校核转输，按“最不利情形”原则，校核“最大转输工况”即可。
此工况的要求（特点）：管网中各用水节点并不是高日高时工况下的节点流量，为了简便起见，
各节点的流量进行等比例缩小（比例系数为此时管网总用水量占高日高时工况下管网总用水量的
比例）。水压要求为，保证水能打入水塔（不管用户节点，也不需要管用户节点，因其必然满
足）。
好比公司总的亏了，所有人的奖金都打8折！
小问题：什么是最大转输工况？如何界定？
设泵站运行时一天24个小时供水量分别为P1、P2、…、P24；管网一天24个用水量分别为Q1、 Q2、……、Q24。计算“Pi－Qi”中最大值，该时即为最大转输时。
管网并不一直是在“高日高时工况”下工作。 诚然，对于用户正常用水，“高日高时工况”确实是一个“最不利工况”，满足了此最不利工
况，其他更有利的管网用水工况，输配水系统必然能够胜任。 但是，有一些特殊工况（比如非用户正常用水、为非用户的节点供水）确实存在，因此，我们
需要校核输配水系统在这些特殊工况下是否依然能够在满足人们提出的要求下工作！ 一、消防时的特殊工况 此工况的要求（特点）：管网中各用水节点在能达到高日高时工况时的节点流量，除此之外，
2 输水和配水工程
管网水力计算
至此，枝状网与环状网的核心设计工作就已完成！
为什么？线路定了，各管段的管径定了，水泵的杨程定了，管网在高日高时极端正常 用水工况也能胜任。还需要多考虑什么用户实际的需求状况吗？
2 输水和配水工程
杭州市第二水源千岛湖配水供水工程管理条例(2019年修正)
杭州市第二水源千岛湖配水供水工程管理条例(2019年修正)文章属性•【制定机关】杭州市人大及其常委会•【公布日期】2019.06.14•【字号】杭州市第十三届人民代表大会常务委员会公告第23号•【施行日期】2019.06.14•【效力等级】省、自治区的人民政府所在市地方性法规•【时效性】现行有效•【主题分类】水资源正文杭州市第二水源千岛湖配水供水工程管理条例（2015年10月30日杭州市第十二届人民代表大会常务委员会第三十二次会议通过2015年12月30日浙江省第十二届人民代表大会常务委员会第二十五次会议批准根据2019年4月3日杭州市第十三届人民代表大会常务委员会第十八次会议通过、2019年5月31日浙江省第十三届人民代表大会常务委员会第十二次会议批准的《杭州市人民代表大会常务委员会关于修改〈杭州市第二水源千岛湖配水供水工程管理条例〉的决定》修正）目录第一章总则第二章工程建设第三章工程管理与保护第四章水质保障与供水第五章法律责任第六章附则第一章总则第一条为了推进第二水源千岛湖配水供水工程（以下简称千岛湖配水供水工程）建设，保护工程设施安全，保障工程设施正常运行，形成多水源供水体系，保障城市供水安全，根据《中华人民共和国水法》《中华人民共和国水污染防治法》、国务院《城市供水条例》和《浙江省水利工程安全管理条例》等法律、法规，结合实际，制定本条例。
第二条千岛湖配水供水工程的建设、工程设施的运行和维护、水质保障、水量调配供应及其相关管理活动，适用本条例。
千岛湖配水供水工程的范围包括金竹牌取水口，输水隧洞、管道及其辅助设施，沿线建德市、桐庐县、富阳区等区域的分水工程设施，闲林水库等配水工程，以及从闲林水库至市区的供水分支管线工程。
第三条千岛湖配水供水工程的建设遵循生态环境保护优先，开发水资源与计划用水、节约用水相结合，配水供水整体性规划建设的原则。
第四条千岛湖配水供水工程的运行应当遵循合理取水、有偿配水、优水优用、分类供水、分质供水、优水优价的原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
源：源的类型及特点、位置、面积、层高 管线：管线的布置形式、管线的敷设方式、 管径估算 设备：类型、标准、布置
建筑给水排水工程知识结构图
建筑给水排水工程知识结构图
高层建筑 给排水 建筑中 水系统
生活给水
水景及 游泳池
居住小区 给排水
建筑给 排水工程
室内给 水工程
生产给水
热水供 应系统
雨水排 水系统
二、给水系统的组成
1、引入管：建筑（小区） 总进水管
2、水表节点：水表及前 后的阀门、泄水装置
3、管道系统：给水干管、 立管和支管
第一节 给水系统的分类与组成
4、配水装置和用水设备：
各类配水龙头及生产、 消防设备
5、给水附件：起调节和 控制作用的各类阀门 6、增压和贮水设备：包 括水泵、水箱和气压贮 水设备。 7．给水局部处理设施
第三节 常用管材、附件和水表
2.铸铁管的连接方法 铸铁管的连接多用承插方式连接，连接阀门 等处也用法兰盘连接。 承插接口有柔性接口和刚性接口两类，柔性 接口采用橡胶圈接口，刚性接口采用石棉水 泥接口、膨胀性填料接口，重要场合可用铅 接口。铸铁管的管道配件有弯头、三通、四 通、大小头、双承短管等。
第三节 常用管材、附件和水表
3.钢管的连接方法 钢管的连接方法有螺纹连接、焊接和法兰连接。 （1）螺纹连接 利用带螺纹的管道配件连接。配件用可锻铸铁制成， 抗腐性及机械强度均较大，也分镀锌与不镀锌两种， 钢制配件较少。镀锌钢管必须用螺纹连接，其配件 也应为镀锌配件。这种方法多用于明装管道。
第三节 常用管材、附件和水表
消防与生活共用给水管网，消防给水管管材 常采用热浸镀锌钢管。自动喷水灭火系统的 消防给水管应采用热浸镀锌钢管。 热水系统的管材应采用热浸镀锌钢管、薄壁 金属管、塑料管、塑料复合管等管材，埋地 给水管道一般可采用塑料管、有衬里的球墨 铸铁管和经可靠防腐处理的钢管等。
第三节 常用管材、附件和水表
第三节 常用管材、附件和水表
铝塑复合管是中间以铝合 金为骨架，内外壁均为聚 乙烯等塑料的管道。除具 有塑料管的优点外，还有 耐压强度好、耐热、可挠 曲、接口少、安装方便、 美观等优点。目前规格大 都为DN15～DN40，多用 作建筑给水系统的分支管。
第三节 常用管材、附件和水表
在实际工程中，应根据水质要求和建筑使用 要求等因素选择管材。生活给水管应耐腐蚀 和连接方便的管材，一般可采用塑料管、塑 料和金属的复合管、薄壁金属管（不锈钢管） 等。 生活直饮水管材可选用不锈钢管、铜管等。
3.钢管 钢管有焊接钢管、无缝钢管两种。 焊接钢管又分镀锌钢管和不镀锌 钢管。钢管镀锌的目的是防锈、 防腐、避免水质变坏，延长使用 年限。 钢管的强度高，承受流体的压力 大，抗振性能好，长度大，接头 较少，韧性好，加工安装方便， 重量比铸铁管轻。但抗腐蚀性差， 易影响水质。 因此，虽然以前在建筑给水中普 遍使用钢管，但现在冷浸镀锌钢 管已被淘汰，热浸镀锌钢管也限 制场合使用。
室内排 水工程
消防给水
课题一：某栋六层住宅给排水施工图设计
第一章 建筑给水
第一节 给水系统的分类与组成
一、给水系统的分类 1．生活给水系统：水量不均匀，水质需符合规 定的饮用水质标准。 2．生产给水系统 ：水量均匀，水质随生产工艺
而异。
3．消防给水系统 ：有较高的水压、水量要求。
第一节 给水系统的分类与组成
第三节 常用管材、附件和水表
塑料管有良好的化学稳定性， 耐腐蚀，不受酸、碱、盐、油 类等物质的侵蚀；不燃烧、无 不良气味、质轻且坚，运输安 装方便；管壁光滑，水流阻力 小；容易切割，还可制造成各 种颜色。 当前，已有专供输送热水使用 的塑料管，其使用温度可达 95℃。塑料管将逐步替代质地 较差的金属管。
第三节 常用管材、附件和水表
2.给水铸铁管 我国生产的给水铸铁管，按其 材质分为球墨铸铁管和普通灰 口铸铁管，按其浇注形式分为 砂型离心铸铁直管和连续铸铁 直管。 铸铁管具有耐腐蚀性强（为保 证其水质，还是应有衬里）、 使用期长、价格较低等优点。 其缺点是性脆、长度小、重量 大。
第三节 常用管材、附件和水表
第三节 常用管材、附件和水表
4.其他管材 其他管材包括：铜管、不锈 钢管、铝塑复合管、钢塑复 合管等。 铜管可以有效地防止卫生洁 具被污染，且光亮美观、豪 华气派。目前其连接配件、 阀门等也配套产出。根据我 国几十年的使用情况，验证 其效果优良。只是由于管材 价格较高，现在多用于宾馆 等较高级的建筑之中。
观看动画
第三节 常用管材、附件和水表
一、管道材料 建筑给水和热水供应管材常用的有塑料 管、复合管、钢管、不锈钢管、有衬里 的铸铁管和经可靠防腐处理的钢管等。
第三节 常用管材、附件和水表
1.塑料管 近年来，给水塑料管的开 发在我国取得了很大的进 展，给水塑料管管材有聚 氯已烯管、聚乙烯管（高 密度聚乙烯管、交联聚乙 烯管）、聚丙烯管、聚丁 烯管和ABS管。
建筑给水排水工程
一）ห้องสมุดไป่ตู้学习的目的
1、一个完整的设计包括建筑、结构、水、暖、 电等多个专业配合 2、随社会的发展，对建筑设备专业认识发生变 化，越来越重视。 3、可持续性、节能、生态等概念进入建筑，因 此对建筑设备专业要求更高。 二、学习建筑设备的方法 1、系统的概念：完整性、独立性
2、系统的组成：
第三节 常用管材、附件和水表
不锈钢管表面光滑，亮洁美观， 摩擦阻力小；重量较轻，强度高 且有良好的韧性，容易加工；耐 腐性能优异，无毒无害，安全可 靠，不影响水质。其配件、阀门 均已配套。由于人们越来越讲究 水质的高标准，不锈钢管的使用 呈快速上升之势。 钢塑复合管有衬塑和涂塑两类， 也生产有相应的配件、附件。它 兼有钢管强度高和塑料管耐腐蚀、 保持水质的优点。
二、管道配件与管道连接 管道配件是指在管道系统中起连接、变径、 转向、分支等作用的零件，又称管件。各种 不同管材有相应的管道配件，管道配件有带 螺纹接头（多用于塑料管、钢管）、带法兰 接头、带承插接头（多用于铸铁管、塑料管） 等几种形式。
第三节 常用管材、附件和水表
常用各种管材的连接方法如下： 1.塑料管的连接方法 塑料管的连接方法一般有：螺纹连接（其配 件为注塑制品）、焊接（热空气焊、热熔焊、 电熔焊）、法兰连接、螺纹卡套压接，还有 承插接口、胶粘连接等。
建筑给水排水工程知识结构图
建筑给水排水工程知识结构图
高层建筑 给排水 建筑中 水系统
生活给水
水景及 游泳池
居住小区 给排水
建筑给 排水工程
室内给 水工程
生产给水
热水供 应系统
雨水排 水系统
二、给水系统的组成
1、引入管：建筑（小区） 总进水管
2、水表节点：水表及前 后的阀门、泄水装置
3、管道系统：给水干管、 立管和支管
第一节 给水系统的分类与组成
4、配水装置和用水设备：
各类配水龙头及生产、 消防设备
5、给水附件：起调节和 控制作用的各类阀门 6、增压和贮水设备：包 括水泵、水箱和气压贮 水设备。 7．给水局部处理设施
第三节 常用管材、附件和水表
2.铸铁管的连接方法 铸铁管的连接多用承插方式连接，连接阀门 等处也用法兰盘连接。 承插接口有柔性接口和刚性接口两类，柔性 接口采用橡胶圈接口，刚性接口采用石棉水 泥接口、膨胀性填料接口，重要场合可用铅 接口。铸铁管的管道配件有弯头、三通、四 通、大小头、双承短管等。
第三节 常用管材、附件和水表
3.钢管的连接方法 钢管的连接方法有螺纹连接、焊接和法兰连接。 （1）螺纹连接 利用带螺纹的管道配件连接。配件用可锻铸铁制成， 抗腐性及机械强度均较大，也分镀锌与不镀锌两种， 钢制配件较少。镀锌钢管必须用螺纹连接，其配件 也应为镀锌配件。这种方法多用于明装管道。
第三节 常用管材、附件和水表
消防与生活共用给水管网，消防给水管管材 常采用热浸镀锌钢管。自动喷水灭火系统的 消防给水管应采用热浸镀锌钢管。 热水系统的管材应采用热浸镀锌钢管、薄壁 金属管、塑料管、塑料复合管等管材，埋地 给水管道一般可采用塑料管、有衬里的球墨 铸铁管和经可靠防腐处理的钢管等。
第三节 常用管材、附件和水表
第三节 常用管材、附件和水表
铝塑复合管是中间以铝合 金为骨架，内外壁均为聚 乙烯等塑料的管道。除具 有塑料管的优点外，还有 耐压强度好、耐热、可挠 曲、接口少、安装方便、 美观等优点。目前规格大 都为DN15～DN40，多用 作建筑给水系统的分支管。
第三节 常用管材、附件和水表
在实际工程中，应根据水质要求和建筑使用 要求等因素选择管材。生活给水管应耐腐蚀 和连接方便的管材，一般可采用塑料管、塑 料和金属的复合管、薄壁金属管（不锈钢管） 等。 生活直饮水管材可选用不锈钢管、铜管等。
3.钢管 钢管有焊接钢管、无缝钢管两种。 焊接钢管又分镀锌钢管和不镀锌 钢管。钢管镀锌的目的是防锈、 防腐、避免水质变坏，延长使用 年限。 钢管的强度高，承受流体的压力 大，抗振性能好，长度大，接头 较少，韧性好，加工安装方便， 重量比铸铁管轻。但抗腐蚀性差， 易影响水质。 因此，虽然以前在建筑给水中普 遍使用钢管，但现在冷浸镀锌钢 管已被淘汰，热浸镀锌钢管也限 制场合使用。
室内排 水工程
消防给水
课题一：某栋六层住宅给排水施工图设计
第一章 建筑给水
第一节 给水系统的分类与组成
一、给水系统的分类 1．生活给水系统：水量不均匀，水质需符合规 定的饮用水质标准。 2．生产给水系统 ：水量均匀，水质随生产工艺
而异。
3．消防给水系统 ：有较高的水压、水量要求。
第一节 给水系统的分类与组成
第三节 常用管材、附件和水表
塑料管有良好的化学稳定性， 耐腐蚀，不受酸、碱、盐、油 类等物质的侵蚀；不燃烧、无 不良气味、质轻且坚，运输安 装方便；管壁光滑，水流阻力 小；容易切割，还可制造成各 种颜色。 当前，已有专供输送热水使用 的塑料管，其使用温度可达 95℃。塑料管将逐步替代质地 较差的金属管。
第三节 常用管材、附件和水表
2.给水铸铁管 我国生产的给水铸铁管，按其 材质分为球墨铸铁管和普通灰 口铸铁管，按其浇注形式分为 砂型离心铸铁直管和连续铸铁 直管。 铸铁管具有耐腐蚀性强（为保 证其水质，还是应有衬里）、 使用期长、价格较低等优点。 其缺点是性脆、长度小、重量 大。
第三节 常用管材、附件和水表
第三节 常用管材、附件和水表
4.其他管材 其他管材包括：铜管、不锈 钢管、铝塑复合管、钢塑复 合管等。 铜管可以有效地防止卫生洁 具被污染，且光亮美观、豪 华气派。目前其连接配件、 阀门等也配套产出。根据我 国几十年的使用情况，验证 其效果优良。只是由于管材 价格较高，现在多用于宾馆 等较高级的建筑之中。
观看动画
第三节 常用管材、附件和水表
一、管道材料 建筑给水和热水供应管材常用的有塑料 管、复合管、钢管、不锈钢管、有衬里 的铸铁管和经可靠防腐处理的钢管等。
第三节 常用管材、附件和水表
1.塑料管 近年来，给水塑料管的开 发在我国取得了很大的进 展，给水塑料管管材有聚 氯已烯管、聚乙烯管（高 密度聚乙烯管、交联聚乙 烯管）、聚丙烯管、聚丁 烯管和ABS管。
建筑给水排水工程
一）ห้องสมุดไป่ตู้学习的目的
1、一个完整的设计包括建筑、结构、水、暖、 电等多个专业配合 2、随社会的发展，对建筑设备专业认识发生变 化，越来越重视。 3、可持续性、节能、生态等概念进入建筑，因 此对建筑设备专业要求更高。 二、学习建筑设备的方法 1、系统的概念：完整性、独立性
2、系统的组成：
第三节 常用管材、附件和水表
不锈钢管表面光滑，亮洁美观， 摩擦阻力小；重量较轻，强度高 且有良好的韧性，容易加工；耐 腐性能优异，无毒无害，安全可 靠，不影响水质。其配件、阀门 均已配套。由于人们越来越讲究 水质的高标准，不锈钢管的使用 呈快速上升之势。 钢塑复合管有衬塑和涂塑两类， 也生产有相应的配件、附件。它 兼有钢管强度高和塑料管耐腐蚀、 保持水质的优点。
二、管道配件与管道连接 管道配件是指在管道系统中起连接、变径、 转向、分支等作用的零件，又称管件。各种 不同管材有相应的管道配件，管道配件有带 螺纹接头（多用于塑料管、钢管）、带法兰 接头、带承插接头（多用于铸铁管、塑料管） 等几种形式。
第三节 常用管材、附件和水表
常用各种管材的连接方法如下： 1.塑料管的连接方法 塑料管的连接方法一般有：螺纹连接（其配 件为注塑制品）、焊接（热空气焊、热熔焊、 电熔焊）、法兰连接、螺纹卡套压接，还有 承插接口、胶粘连接等。
