水刀喷嘴对切割效果的影响
水刀切割机的切割优势
水刀切割机是利用超高压水射流进行冷态切割的设备，目前主要由高压泵、数控加工平台、喷射切割头、供砂系统和冷却系统组成。
在切割领域之中，它有哪些切割优势呢？下面看看小编的解释。
1、通用性强，几乎所有材料都能切割。
2、水刀是冷态切割，切割时不产生热效应、不变形、无挂渣、无烧蚀，不会改变材料的物理化学性质。
3、割缝小，加上冷却切割的特性，可以提高材料利用率。
4、切割介质只有水和天然磨料，切割过程中不产生其它物质，是清洁环保的切割工艺。
5、在切割后，材料的切割面整齐平滑，不会在切割过程中，使被切割物体有任何损伤，可以起到许多切割工具无法实现的切割作业。
综上所述，以上的信息则详细的介绍了，水刀切割机在切割领域则具备的一些优势，对大家所带来的一些便利。
五轴水刀切割机的优势
1.首先是使用方便，对于在不同电压冲击处理中能完善不同高度和力度的钢材控制运行的平衡力，极大的满足了不同材质控制的稳定性。
在作业过程中，五轴水切割机是不需要更换切割装置的，一个喷嘴就可以加工不同类型的材料和形状，有效的节约成本和时间。
2.切割时不产生热量，且切缝处不会产生划痕；如果想用它来进行任意曲线的切割加工和打孔，也不需求模具，十分便捷。
由于五轴水切割机属非接触式切割，因此自然不会形成材料的破碎，保障了材料的完好性。
3.水刀切割在某些方面优于激光：像黄铜、铝等反射性材质亦可切割；没有热能，所以不会燃烧或产生热效应；切口光滑，工件背面没有熔渣；不产生有害气体、烟雾；激光设备的保养专业化且困难度较高，所需人工开支也相应较高，而水刀切割无论从哪方面比较都相对便宜；
4.水刀切割较之电弧及火焰切割的优势：显而易见的，属于热加工过程，会使成品产生热效应。
而使用水刀其表面的处理通常会比较好，在工件的背面不会有浮渣，可减少二次加工。
切割图形之排版间距可缩小以节省材料成本。
5.垂直切割，动态自动旋转不需要人工摆角度。
高压水刀原理
高压水刀原理高压水刀原理是一种利用高速喷射的高压水流来切割物体的加工技术。
它采用了高压泵将普通自来水通过高压软管输送到水刀喷嘴，然后通过喷嘴的小孔形成高速射流，将水流的动能转化成切割力，从而达到切割目的。
高压水刀原理的核心是水流的速度和压力。
高压泵通过对水进行加压，使水的压力达到数千至数万帕（1帕=1牛顿/平方米），同时通过高压泵的流量控制装置，使水的流量得到精确控制。
当经过了这样高速喷射的水流通过喷嘴的小孔时，水流的速度将大大增加，从而形成高速射流。
高速射流具有很强的动能，可以将水流带到想要切割的物体表面。
然后，在水流与物体表面接触的瞬间，水流将动能转化为切割力，产生冲击力，从而击穿物体的分子结构，并将物体切割开。
由于高压水刀不需要物理接触，所以不会对物体表面产生磨损和热变形，可保持被切割物体的原貌。
高压水刀还可以通过添加磨料来进行研磨切割。
水流在经过喷嘴之前，会携带特定的磨料进入水流中，磨料的颗粒大小和种类根据要切割的材料来选择。
当经过喷嘴的水流与物体表面接触时，磨料的颗粒会增加切割力，从而实现对更硬的材料的切割。
高压水刀原理具有许多优点。
首先，它适用于几乎所有材料的切割，包括金属、石材、木材、橡胶等。
其次，切割过程中没有热变形，可以保持被切割材料的原始性能。
此外，高压水刀的切割精度高，可以实现毫米级的切割精度，并且边缘光滑无毛刺。
高压水刀技术在许多领域得到广泛应用。
在工业领域，高压水刀被用于切割金属和复合材料。
在建筑领域，高压水刀可以切割石材、瓷砖等材料，用于地板、墙壁的装饰和修复。
在制造业中，高压水刀被用于精密切割和打孔。
在食品加工领域，高压水刀可以用于切割肉类、蔬菜等食品，保持食品的新鲜和原始特性。
虽然高压水刀技术具有许多优点，但也存在一些限制。
首先，设备和材料成本较高，对于小型企业来说，投资成本相对较高。
其次，水的消耗较大，需要大量的水资源和相应的处理设备。
此外，高压水刀切割速度相对较慢，对于大规模生产来说，效率有所下降。
水刀的工作原理
水刀的工作原理
水刀是一种利用高压水流来进行切割或清洗的工具。
其工作原理主要涉及以下几个方面：
1.高压水源：水刀系统通过泵将普通自来水加压到高压状态，
通常可以达到3000至6000磅/平方英寸（psi）的压力。
高压
水源可以通过压缩机或液压系统产生。
2.喷嘴/射嘴：水刀的喷嘴具有特殊的结构，通常由耐磨的材
料制成，如钨碳合金。
喷嘴的内部有一个小孔，水流通过该孔形成高速射流。
3.聚焦管道：喷嘴后方的聚焦管道用于将水流聚焦到更小的尺寸。
聚焦管道内部通常带有聚焦的喷孔，以确保射流的稳定。
4.加速喷嘴：喷嘴前方还可以安装一系列加速器件，如驱动轮、涡轮和喷孔。
这些设备可以增加水流速度并提高喷射威力。
5.副产物处理：水刀切割过程中会产生大量的废水和废料。
为
了处理这些副产物，水刀系统通常配备了回收装置和废物处理系统。
综上所述，高压水通过喷嘴、聚焦管道和加速装置形成高速射流，利用射流的高速冲击力和切割力来进行切割、清洗和加工。
水刀如何使用技巧

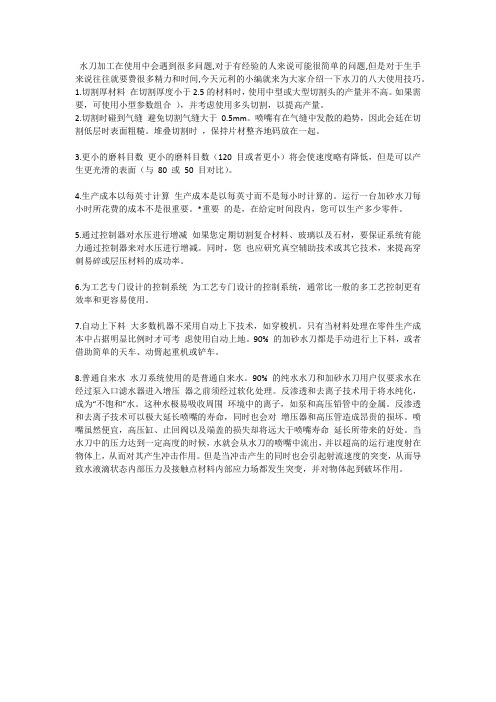

水刀加工在使用中会遇到很多问题,对于有经验的人来说可能很简单的问题,但是对于生手来说往往就要费很多精力和时间,今天元利的小编就来为大家介绍一下水刀的八大使用技巧。
1.切割厚材料在切割厚度小于2.5的材料时，使用中型或大型切割头的产量并不高。
如果需要，可使用小型参数组合），并考虑使用多头切割，以提高产量。
2.切割时碰到气缝避免切割气缝大于0.5mm。
喷嘴有在气缝中发散的趋势，因此会廷在切割低层时表面粗糙。
堆叠切割时，保持片材整齐地码放在一起。
3.更小的磨料目数更小的磨料目数（120 目或者更小）将会使速度略有降低，但是可以产生更光滑的表面（与80 或50 目对比）。
4.生产成本以每英寸计算生产成本是以每英寸而不是每小时计算的。
运行一台加砂水刀每小时所花费的成本不是很重要。
*重要的是，在给定时间段内，您可以生产多少零件。
5.通过控制器对水压进行增减如果您定期切割复合材料、玻璃以及石材，要保证系统有能力通过控制器来对水压进行增减。
同时，您也应研究真空辅助技术或其它技术，来提高穿刺易碎或层压材料的成功率。
6.为工艺专门设计的控制系统为工艺专门设计的控制系统，通常比一般的多工艺控制更有效率和更容易使用。
7.自动上下料大多数机器不采用自动上下技术，如穿梭机。
只有当材料处理在零件生产成本中占据明显比例时才可考虑使用自动上地。
90% 的加砂水刀都是手动进行上下料，或者借助简单的天车、动臂起重机或铲车。
8.普通自来水水刀系统使用的是普通自来水。
90% 的纯水水刀和加砂水刀用户仅要求水在经过泵入口滤水器进入增压器之前须经过软化处理。
反渗透和去离子技术用于将水纯化，成为“不饱和”水。
这种水极易吸收周围环境中的离子，如泵和高压铅管中的金属。
反渗透和去离子技术可以极大延长喷嘴的寿命，同时也会对增压器和高压管造成昂贵的损坏。
喷嘴虽然便宜，高压缸、止回阀以及端盖的损失却将远大于喷嘴寿命延长所带来的好处。
当水刀中的压力达到一定高度的时候，水就会从水刀的喷嘴中流出，并以超高的运行速度射在物体上，从而对其产生冲击作用。
水刀切割常见异常现象原因及排除措施讲解
水刀切割常见异常现象原因及排除措施1.高压水泵声音异常。
原因：1.忘了打开给水阀2.各部分紧固螺栓变松。
措施：1.把进水口全打开2.紧固螺栓。
2.活塞转换声音不规则。
原因：1.高压水单向阀动作不正常2.增压器密封损伤措施：1.整修阀座转换零件2.更换密封3.增压器温度升高。
原因：1.高压水单向阀动作不正常。
措施：1.整修阀座转换零件4.蓄压器出漏水原因：1.增压器密封损伤措施：1.更换密封5.高压水管路处漏水。
原因：1.高压水管接头变松，2.高压水密封损伤.措施：1.重新拧紧，若重新拧紧后仍漏水，修整支座面。
2.更换密封。
6.油压管路处漏水。
原因：1.接头变松2.密封损伤措施：1.重新拧紧，2.更换密封7.工作油温升高原因：1.未向油冷却器供水2.冷却器效率较低.措施：1.通水，2.拆解清洗8.高压水压力升高不上去原因：1.射流喷嘴孔径过大2.高压水单向阀动作不正常措施：1.换上孔径合适的喷嘴2.整修阀座或更换零件9.喷嘴前端漏水原因：1.启闭阀动作不良1．高压水射流切割缺陷及防止（1）切割质量不良的原因及措施在正常切割情况下，高压水射流切割具有良好的切割质量，其所能达到的质量水平见表1。
表1 高压水射流切割的质量水平措施：1.整修阀座或更换零件10.射流形状不对称原因：1.喷嘴空连有杂物2.喷嘴损坏措施：1.清洗喷嘴2.更换喷嘴11.切割性能低下原因：1.喷嘴空连有杂物2.喷嘴损坏3.高压水压力低4.高压水排出压力低措施：1.清洗喷嘴2.更换喷嘴3.检查高压水泵4.更换高压水滤器数控水刀使用成本多少?1.设备折旧整机平均购买价格以25万元计算。
正常使用寿命为5年。
每年实际工作日数为300天，每天平均使用（实际工作）时间为5小时，5年累计工作时间为7500小时。
重要部件平均更换周期为2000小时，费用约为1.6万元。
设备购置成本及重置成本为(250000+16000x7500/2000=)310000元。
水刀切割 原理
水刀切割原理
水刀切割是一种先进的切割技术，它利用高速流动的水流和磨料混合物来切割各种材料。
水刀切割的原理是利用高压水流将切割材料的表面瞬间冲击为“爆炸”，从而形成微小的裂纹。
同时，水流中添加的磨料颗粒会进一步扩展这些裂纹，使材料最终断裂。
在这个过程中，水流的压力通常高达4000-6000巴，甚至更高。
当高压水流通过特制的喷嘴喷射出来时，它能够达到非常高的速度，超过音速。
这种高速喷射的水流具有强大的冲击力，可以轻易地穿过多种材料，如金属、玻璃、陶瓷和石材等。
除了水流的冲击力，水刀切割还利用喷射的水流将切割区域冷却，从而减少任何可能产生的热损伤。
这是因为高速喷射的水流能够吸收大量热量，并将其带走。
因此，在水刀切割过程中，几乎不会产生热变形、烧焦或融化等问题。
为了增加切割效果，水刀切割通常会在水流中添加磨料颗粒。
这些磨料颗粒可以是硬度极高的氧化铝或碳化硅等。
当磨料与水流混合后，它们能够进一步增强水流的切割能力。
磨料颗粒会在冲击力的作用下磨擦切割材料的表面，从而加速断裂，并使切割速度更快。
总的来说，水刀切割利用高压水流和磨料混合物的冲击力和磨削作用，以及喷射的冷却效果，实现了快速、准确、不产生热变形的切割。
这种技术在许多领域得到广泛应用，如制造业、建筑业、汽车工业等。
水刀水加速切割原理
水刀水加速切割原理1、所谓的“水刀”，是用高压泵把密封的水加压，通过高级硬质合金、蓝宝石、金刚石等做成的喷嘴极细的喷口喷出，切割材料。
要做到这点，对水、管道、喷口都有比较高的需求。
如管道，水刀是用高压工具把水加压后射出来的，必须拥有极高的压力才能把坚硬的切割材料切开，所以管道必须能承受极高的压力，这个压力远远大于700兆帕，因为薄钢板（被切割材料）本身就能承受700兆帕的压力。
其次，水刀用的水完全没有杂质是不对的。
因为水压远远大于700兆帕，那么对于管道等密封设备而言，无论密封性能多么好，纯水总会使它们磨损而渗漏。
为了解决这个问题，水刀用水就要加入5%的可溶性乳化油，提高密封效果。
对于高压泵，也要加入一些油液提高其密封性能。
上面说过了，水刀的喷嘴是用硬质合金、蓝宝石等材料做成的，喷口直径仅0.05毫米，而且孔内壁光滑平整，能承受1700兆帕的压力，所以喷出来的高压水能像刀一样切割材料。
有些水还加入了一些长链聚合物，如聚乙烯氧化物，增加水的“黏度”，使喷出的水犹如一条“细线”。
2、通过压力，电动机带到冲压机，因为吹刀的出口做的非常的精细，所以水也非常的细，水是经过过滤的，没有任何的杂质3、确实是通过巨大的压强来使水从细小的出口冲出,使它具有切割硬度或韧性比较高材料. 但是没有任何的杂质这一点,我有不同看法:因为在切割一些钢板时,为了切割效果,有时会加入一些细小的固态粉末,如石英砂等.4、水刀/水切割利用强大的压强，所以水刀的口径很小，以便产生强大的压强。
水刀即超高压水射流切割技术发展历史不长，但其优秀的切割能力，快捷的切割速度，及其安全的切割方式和低廉的切割成本使水切割技术得到了广泛的应用。
水刀是通过超高压发生器将水加压到300MPa(300兆帕)以上，通过一个专用的切割喷头在极细的小孔中喷出，其速度是声速的几倍，这种高压水流具有极强的切割能力，而且通过在其中添加沙子等磨料可以使其切割能力几倍增强。
金属激光切割机厂家告诉你激光喷嘴的选择和使用技巧
激光喷嘴是激光切割机非常重要的组成部分，无论是普通二氧化碳设备还是光纤设备，都离不开激光喷嘴。
激光喷嘴对激光有很大的影响，一旦加工过程中喷嘴出现问题，会直接导致激光切割设备运行受阻，从而影响生产进度。
因此，在使用激光切割机的时候，我们也需要多了解一下喷嘴的知识。
接下来，金属激光切割机厂家就来给大家分享一下激光喷嘴对激光切割的影响以及选择和使用的技巧。
一、喷嘴对激光切割的影响：激光光束本身是比较细的，激光喷嘴的尺寸同样也较小，激光光束不能直射到喷嘴上，这样不仅会损伤喷嘴，还会造成激光出光衰减。
二、喷嘴直径的影响：在激光功率和辅助气体的共同压力下，切割速度可以调整到一个相对合理的范围，不管氧气还是氮气，辅助气体对激光切割工件的切割是有很大帮助的，对于切割难度较大的硬度较大的材料，需要选择一款合适的激光喷嘴，因为激光喷嘴的直径会直接影响到切割的效果。
三、激光喷嘴的选择及使用技巧：激光切割头喷嘴口的大小会直接影响到喷嘴出口处的压力分布，这其实很好理解，就像吸气和吸口大小对最终结果产生的影响一样，通过宏山激光切割工艺专家多年测试实验，发现1.5mm直径的喷嘴效率比较高。
因此，购买激光喷嘴的时候可以适当考虑一下喷嘴口的大小问题。
温馨提示：喷嘴的大小也会影响切割质量，现在市面上的激光喷嘴也不少，但是实际使用的也就几种口径，我们需要知道的是，热影响区的大小和切割宽度是随着喷嘴的直径增加而变化的，直径增加，热影响区域变窄，材料冷却速度慢，切缝变大。
反过来如果喷嘴太小，准直就困难，这样的光效就会受到影响。
需要说明的是，喷嘴和工件之间的距离也会影响到工件的加工效果，具体进行一些尝试便知。
激光切割机的操作往往需要经验丰富的技术人员来操作，但如果经验不丰富，只要有经过专业的激光切割机的使用操作培训，也是可以的。
一些售后服务做得比较好的激光切割机厂家通常都会对购买者进行3到7天的一个培训，帮助尽快习惯激光切割机的操作，例如宏山激光，其设备无论是性能、质量、性价比还是自动化操作，甚至是售后服务保障，都达到了业内领先水平，备受用户好评。
水射流技术——水刀切割
水射流技术——水刀切割
水切割又称水刀，是一种利用超高压技术把普通自来水加压到250-400Mpa压力，高压水流通过内孔直径约为0.1-0.35mm的宝石喷嘴，喷射出速度约为800-1000m/s的高速水流的一种高压水射流技术。
Waterjet cutting machine
水刀切割技术最早起源于美国，用于航空航天军事工业，以其冷切割不改变材料的物理化学性质而备受青睐。
水刀可以切割任何的软性材质，例如切割皮革、橡胶、木材、泡沫、塑料等。
如果在水中混入石榴砂、金刚砂等磨料，会极大的提高水刀的切割领域和切割厚度，可以切割各种金属、碳纤维、铝板、不锈钢、瓷砖、玻璃等硬性材质。
水刀切割与激光切割等其他切割方式相比最大好处在于，水刀切割属于冷切割，切割物体表面温度低于60℃，不产生热变形和热效应，不产生有毒有害气体和粉尘。
由于一些特殊复合材料的熔点各不相同，水刀切割是一些复合材料切割的唯一方式。
随着技术的不断改进，水刀切割还在紧急救援、天然气钻井平台、煤炭井下作业、弹药销毁、石油化工防爆切割等行业发挥重要而独特的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水刀加工的效果主要看加工的速度、深度、切割质量、切割的直线度，那么水刀喷嘴的大小是如何影响到加工的切割效果的呢？现在与您一起分析一下：
正常来说，水刀的切割速度和深度均随着喷嘴出口直径的减小而增加，但在压力一定的情况下减小喷嘴直径，射流将因空气卷入而在其贴近喷嘴处产生雾化,从而使其丧失切割能力。
加工件的切口深和切口宽随喷嘴直径减小基本上呈直线下降。
相同压力下,减小喷嘴直径会降低射流的切割能耗比。
加工件在高压射流移动方向的直线度与喷嘴直径无关。
通过观测不同材料、不同工艺参数的各加工件被切断后的断口表面质量,发现加工件断面形貌存在共同的特征:断面上部较光滑而下部有凹凸的斜条纹,射流穿透能力较低时断面底部存在明显的凹坑区,加工件切口断面形状呈V字形,上大下小,当切口深度到达一定程度后,下游的断面宽度不再变化。
另外,经实测得到铜板、铝板、大理石、花岗岩四种材料的切口角的大小在514°～616°之间,不同材料的切口角稍有不同,切口角的大小与喷嘴直径无关。
加工件切口宽比射流直径大,直径越小这一趋势越显著。
不过，随着喷嘴直径的增加（0.1mm增至0.4mm），切割深度却随之下降。
切割用喷嘴出口直径推荐在0.11~0.3mm内选取。
另外，影响水切割机因素尽管随着喷嘴直径的增加，切割速度和切割深度均减小，但切缝宽度却增加了，即单位时间内材料的破损量是增加的。
在同等压力条件下，对比用直径0.1mm和0.4mm喷嘴加工的材料切缝质量还发现，随着喷嘴直径的增加，切缝变宽，切屑粒径变大，切缝质量（粗糙度）也明显变差。
喷嘴直径对切割质量的影响。
试件在射流移动方向的直线度与喷嘴直径无关,切口角的大小与喷嘴直径无关。
在相同压力下,喷嘴直径减少使射流穿透能力降低,从而使切割质量下降。
从能耗、节约被加工材料、切割效率和设备投资等多方面因素考虑,对于普通材料切割的喷嘴直径较佳选择为016～110mm,不宜进行012mm以下的磨料射流切割。
可以认为，材料破碎量随着射流功率的增加而增加这一总的能量关系并未改变。
虽然射流压力和喷嘴直径的增加均使射流功率增加，但其带来的作用效果却迥然不同。
前者使切割速度和切割深度明显增加，后者只是使材料破碎量增加，而切割速度和切割深度却下降。
但由于喷嘴直径的增加，射流作用于被加工材料的接触面积增加，因而增加了材料的破碎阻力，导致了切割速度和切割深度的下降。
因此，当射流用于切割作业时，提高射流压力是提高作业效率的有效途径。
但就射流清洗、除锈剥层类作业而言，由于几乎不考虑切割深度因素，更重要的是射流作用面积因素，因而在射流压力达到清洗要求的情况下，增加喷嘴直径对提高作业速度则更为有效。
