智能小车原理
智能小车循迹原理
智能小车循迹原理
智能小车循迹技术是指通过传感器和控制系统实现小车在特定轨迹上行驶的技术。
循迹技术在无人驾驶、物流运输、工业自动化等领域有着广泛的应用。
下面我们将介绍智能小车循迹原理及其实现方式。
首先，智能小车循迹的原理是基于传感器检测地面轨迹，通过控制系统对小车
进行精确的控制，使其沿着特定轨迹行驶。
常用的循迹传感器包括红外线传感器、光电传感器和摄像头等。
这些传感器能够检测地面上的标志线或者其他特定的标记，从而确定小车需要行驶的路径。
其次，实现智能小车循迹的方式主要包括两种，一种是基于预先编程的路径，
另一种是基于实时检测的路径。
基于预先编程的路径是指在小车行驶之前，通过对地面轨迹进行扫描和记录，然后将路径信息编程到控制系统中，使小车能够按照预先设定的路径行驶。
而基于实时检测的路径则是通过传感器实时检测地面轨迹，然后根据检测到的路径信息对小车进行实时控制，使其能够跟随着地面轨迹行驶。
另外，智能小车循迹技术的实现还需要考虑控制算法和执行器。
控制算法是指
对传感器检测到的路径信息进行处理和分析，然后产生相应的控制指令，控制小车进行行驶。
执行器则是指根据控制指令对小车的驱动系统进行控制，使其按照指令进行行驶。
总的来说，智能小车循迹技术是通过传感器检测地面轨迹，控制系统进行路径
分析和控制指令生成，以及执行器对小车进行实时控制，从而实现小车在特定轨迹上行驶的技术。
这项技术在自动化领域有着广泛的应用前景，可以提高物流运输效率，减少人力成本，同时也为无人驾驶技术的发展提供了重要支持。
随着传感器和控制系统技术的不断进步，相信智能小车循迹技术将会得到更加广泛的应用和发展。
智能小车循迹原理
智能小车循迹原理
智能小车循迹原理是通过使用感应器和控制算法来实现。
循迹感应器通常是由多个红外线传感器组成，这些传感器被安装在小车底部，并用于检测地面上的跟踪线。
这些红外线传感器能够发射和接收红外线信号。
当小车开始行驶时，红外线传感器会发射红外线信号，并迅速接收反射回来的信号。
如果传感器检测到白色地面，则意味着小车已偏离跟踪线。
根据传感器接收到的信号强度，算法会计算出小车偏离跟踪线的程度和方向。
接下来，控制算法会根据传感器的测量结果来调整小车的方向。
如果小车偏离跟踪线的程度较小，则只需进行轻微的调整，如微弱转向。
而如果偏离程度较大，则可能需要更大的转向角度来重新回到跟踪线上。
循迹算法可以通过PID控制器进行实现。
PID控制器通过使用
P（比例）、I（积分）和D（微分）三个参数来实现精确的控制。
比例参数用于根据偏离程度来计算所需的转向角度。
积分参数用于纠正持续的偏离，而微分参数用于平稳地调整转向角度变化的速率。
循迹原理的关键是通过连续地检测和调整来保持小车在跟踪线上运行。
这种感应器和控制算法的结合使得智能小车能够准确地遵循预定的路径，并在偏离时能够及时进行修正。
智能小车毕业论文
智能小车毕业论文智能小车毕业论文引言：随着科技的不断进步，智能小车作为一种新兴的交通工具，逐渐进入了人们的视野。
智能小车以其自主导航、智能感知等特点，为人们的出行提供了更加便捷和安全的选择。
本篇论文将探讨智能小车的发展现状、技术原理以及未来的发展前景。
一、智能小车的发展现状智能小车的发展可以追溯到上世纪，但直到最近几年才迎来了爆发式的增长。
目前，世界各地的科技公司都在积极研发智能小车，如特斯拉、谷歌等。
这些智能小车利用激光雷达、摄像头等传感器，通过感知周围环境，实现自主导航和避障。
同时，智能小车还可以通过云端数据分析，实现智能交通管理和路况预测等功能。
二、智能小车的技术原理智能小车的核心技术包括自主导航、智能感知和智能决策。
自主导航是指智能小车能够根据预设的目标和地图信息，自主规划路径并实现准确的导航。
智能感知是指智能小车通过传感器对周围环境进行感知和识别，包括道路、障碍物、行人等。
智能决策是指智能小车根据感知到的信息，通过算法和模型进行决策，如避障、超车等。
三、智能小车的应用领域智能小车的应用领域广泛，包括城市交通、物流配送、农业等。
在城市交通领域，智能小车可以实现自动驾驶，减少交通事故和拥堵问题。
在物流配送领域，智能小车可以实现自动化的货物运输，提高效率和准确性。
在农业领域，智能小车可以用于农田的巡视和作物的采摘，提高农业生产的效益。
四、智能小车的挑战和未来发展虽然智能小车在技术上取得了一定的突破，但仍然面临着一些挑战。
首先是安全性问题，智能小车在自主导航和避障等方面仍有待提高，需要进一步优化算法和传感器技术。
其次是法律和道德问题，智能小车的出现引发了一系列的法律和道德争议，如自动驾驶时的责任问题等。
未来，智能小车的发展需要政府、企业和学术界的共同努力，加强技术研发和法律法规的制定。
结论：智能小车作为一种新兴的交通工具，具有巨大的发展潜力。
通过自主导航、智能感知和智能决策等技术，智能小车可以为人们的出行提供更加便捷和安全的选择。

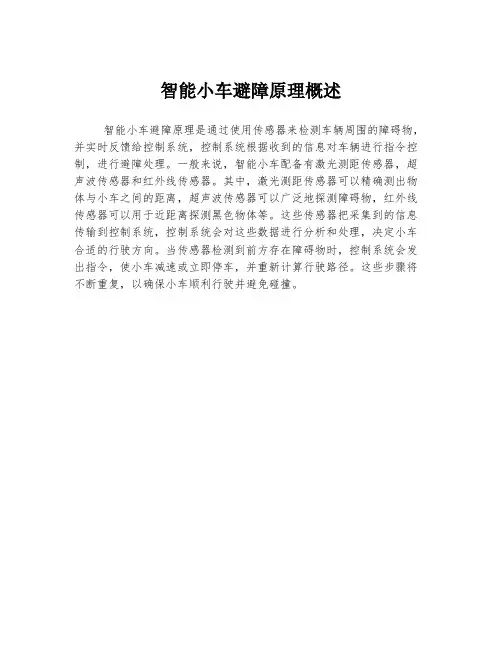

智能小车避障原理概述
智能小车避障原理概述
智能小车避障原理是通过使用传感器来检测车辆周围的障碍物，并实时反馈给控制系统，控制系统根据收到的信息对车辆进行指令控制，进行避障处理。
一般来说，智能小车配备有激光测距传感器，超声波传感器和红外线传感器。
其中，激光测距传感器可以精确测出物体与小车之间的距离，超声波传感器可以广泛地探测障碍物，红外线传感器可以用于近距离探测黑色物体等。
这些传感器把采集到的信息传输到控制系统，控制系统会对这些数据进行分析和处理，决定小车合适的行驶方向。
当传感器检测到前方存在障碍物时，控制系统会发出指令，使小车减速或立即停车，并重新计算行驶路径。
这些步骤将不断重复，以确保小车顺利行驶并避免碰撞。
智能小车循迹原理
智能小车循迹原理
智能小车循迹原理
循迹技术是智能小车应用最广泛的一种技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求。
智能小车循迹原理的核心是测量物体离路径中心的距离，以及根据距离来判断小车前进的方向和速度。
循迹技术的实现主要依赖于传感器，智能小车循迹系统中一般使用的传感器是光传感器、红外线传感器、激光传感器等。
循迹系统的工作原理是当智能小车经过一个特定的路径时，传感器会检测到路径上的特定环境,例如线索、标记，将信号传递给控制器，控制器根据传感器检测的特定环境与设定的参数进行比较，从而调整智能小车的运行方向和速度。
智能小车循迹原理实现的核心是比较算法，通常有pid控制算法和自适应控制算法等。
自适应控制算法是一种跟踪控制算法，其目的是使智能小车能够沿着指定路径前进，它根据传感器检测的特定环境，每次调整智能小车的运动方向和速度，从而使小车沿着指定路径前进。
也可以根据实际需要加入一些行为控制算法，如路线规划算法，自动的实现寻径功能。
通过上述的循迹技术原理，我们可以发现，循迹技术是智能小车实现自主运动的关键技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求，
从而可以使得智能小车能够自主、高效的在环境中行驶。
智能机器人小车
智能机器人小车智能机器人小车已经成为了现代科技领域的一项重要成就，在不同领域具有广泛的适用性。
它们拥有自主导航、感知环境、集成执行任务等功能，被广泛应用于工业自动化、仓库管理、军事行动等领域。
本文将从智能机器人小车的技术原理、应用举例和发展趋势三个方面进行论述。
一、技术原理智能机器人小车的核心技术包括感知、决策和执行三个方面。
感知是指机器人通过传感器获取周围环境的信息，包括视觉、声音、触觉等多种方式。
这些传感器可以对机器人进行位置定位、避障、跟踪等操作，使其能够适应不同工作环境和任务需求。
决策是指机器人通过内置的智能算法对感知到的信息进行分析和判断，并作出相应的决策，包括路径规划、目标设置等。
最后，机器人通过执行器实现决策的操作，如驱动电机控制轮子的转动、机械臂的运动等。
二、应用举例智能机器人小车在工业自动化、仓库管理和军事行动等领域具有广泛的应用。
以工业自动化为例，智能机器人小车可以搭载传感器和执行器，对生产线上的物料进行处理和搬运。
通过自主导航和路径规划，它们能够在工厂内进行运输操作，不仅提高了生产效率，还减少了人力成本。
在仓库管理方面，智能机器人小车可以通过感知环境和定位技术，自主完成货物的搬运和存储。
这样不仅提高了仓库操作的效率，还能减少人为错误和损害。
在军事行动领域，智能机器人小车可以通过自主导航和感知模块对目标进行侦查和监控。
这让军队能够在危险和复杂的环境下获取情报，提高作战效能和士兵的生存率。
三、发展趋势随着科技的不断进步和人工智能的发展，智能机器人小车正朝着更加智能和多功能的方向发展。
首先，感知技术将不断提升，传感器的精度和种类将会更加丰富，以提供更准确的环境信息。
其次，决策算法会越来越智能化，机器人将能够更灵活地应对不同的情况和任务需求。
此外，执行器的操作精度和控制能力也将得到提升，实现更加细致和复杂的操作。
最后，智能机器人小车可能会与其他智能设备相连接，形成更大规模的智能系统，共同完成更复杂的任务。
智能小车的原理
智能小车的原理
智能小车的原理是基于传感器技术和控制算法的综合应用。
首先，智能小车配备了多种传感器，如红外线传感器、超声波传感器、摄像头等。
这些传感器能够实时感知小车周围的环境信息，如距离、障碍物、路面状态等。
其次，小车将传感器采集到的数据通过微处理器进行处理和分析。
微处理器是小车智能控制的核心，它能够将传感器数据解读为对应的环境状态和障碍物位置等信息。
然后，小车的控制算法根据微处理器分析的结果进行决策。
这些算法通常基于模糊逻辑、遗传算法、神经网络等技术，能够对不同的情况做出适当的反应和调整。
最后，智能小车根据控制算法的指令，通过电机或舵机等执行器对车轮进行控制，实现前进、后退、左转、右转等动作。
总的来说，智能小车依靠传感器感知环境，通过微处理器进行数据处理和算法执行，最终通过执行器实现对车轮的控制，从而实现智能驾驶。
智能小车有关知识点总结
智能小车有关知识点总结智能小车的相关知识点总结如下：一、感知系统1. 视觉感知：智能小车通过摄像头、激光雷达等设备获取周围环境的图像信息，并利用计算机视觉技术对图像进行分析识别，实现障碍物检测、道路标识识别等功能。
2. 雷达感知：智能小车通过使用毫米波雷达、激光雷达等传感器获取周围环境的三维距离信息，实现障碍物检测、行人检测、车辆跟踪等功能。
3. 超声波感知：智能小车通过使用超声波传感器获取周围环境的距离信息，实现停车辅助、避障等功能。
二、决策系统1. 路径规划：智能小车基于感知系统获取的环境信息，结合地图信息和车辆自身状态，通过路径规划算法生成适合当前环境的行车路径。
2. 行为决策：智能小车根据感知系统获取的环境信息和路径规划结果，通过决策系统做出行为决策，包括加速、减速、转向、变道等，以实现安全、高效的行车。
三、控制系统1. 自动驾驶控制：智能小车通过车载传感器获取车辆当前状态信息（如速度、加速度、方向盘角度），并通过控制算法实现自动驾驶功能，包括车道保持、自适应巡航、自动泊车等。
2. 电动驱动系统：智能小车采用电动驱动系统，通过电动机驱动车辆运动，其中包括电池管理系统、电机驱动系统、电子控制单元等。
四、人机交互系统1. 感知交互：智能小车通过显示屏、声音提示等方式向驾驶员展示车辆感知到的环境信息，提醒驾驶员注意安全。
2. 增强现实：智能小车通过增强现实技术向驾驶员展示周围环境的虚拟信息，帮助驾驶员更好地认识周围环境。
五、网络通信系统1. 车联网：智能小车通过车载通信模块与云端进行数据交换，实现远程控制、云端数据分析、软件更新等功能。
2. V2X通信：智能小车通过车辆间通信和车辆基础设施通信，实现与其他车辆和交通设施的信息交换，包括交通信号灯、路边设施等。
六、安全保障系统1. 碰撞预警：智能小车通过传感器实时监测周围环境，当检测到潜在碰撞危险时发出警告，包括声音提示、震动座椅等方式。
2. 自动紧急制动：智能小车通过控制系统实现自动紧急制动功能，在发现紧急情况时及时采取制动措施，减小碰撞事故发生的风险。
