小电流接地检测产品的应用
信息融合技术在小电流接地系统故障检测中应用

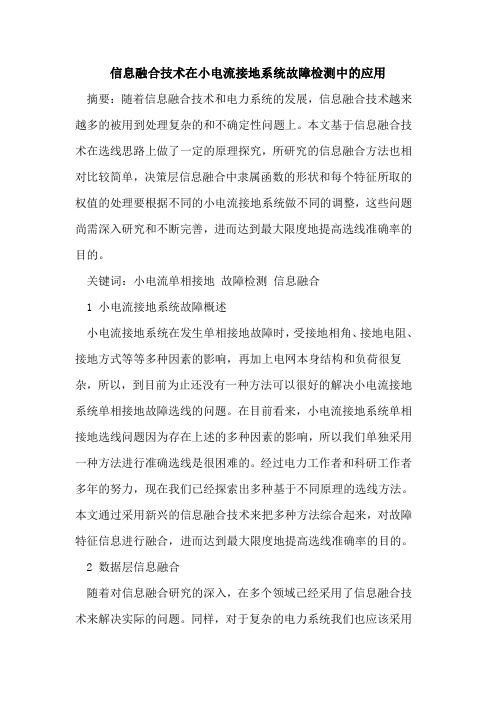

信息融合技术在小电流接地系统故障检测中的应用摘要：随着信息融合技术和电力系统的发展，信息融合技术越来越多的被用到处理复杂的和不确定性问题上。
本文基于信息融合技术在选线思路上做了一定的原理探究，所研究的信息融合方法也相对比较简单，决策层信息融合中隶属函数的形状和每个特征所取的权值的处理要根据不同的小电流接地系统做不同的调整，这些问题尚需深入研究和不断完善，进而达到最大限度地提高选线准确率的目的。
关键词：小电流单相接地故障检测信息融合1 小电流接地系统故障概述小电流接地系统在发生单相接地故障时，受接地相角、接地电阻、接地方式等等多种因素的影响，再加上电网本身结构和负荷很复杂，所以，到目前为止还没有一种方法可以很好的解决小电流接地系统单相接地故障选线的问题。
在目前看来，小电流接地系统单相接地选线问题因为存在上述的多种因素的影响，所以我们单独采用一种方法进行准确选线是很困难的。
经过电力工作者和科研工作者多年的努力，现在我们已经探索出多种基于不同原理的选线方法。
本文通过采用新兴的信息融合技术来把多种方法综合起来，对故障特征信息进行融合，进而达到最大限度地提高选线准确率的目的。
2 数据层信息融合随着对信息融合研究的深入，在多个领域己经采用了信息融合技术来解决实际的问题。
同样，对于复杂的电力系统我们也应该采用信息融合技术来综合复杂的电力系统中的各种信息来做出准确的决策和判断。
小电流接地系统一直是电力系统中的一个难题，经过几十年来科研工作者的努力，至今都没有很好的解决。
但是，我们从不同的角度、基于不同的原理已经获得了很多选线方法。
所以，我们采用信息融合技术来融合不同选线方法，进而提高选线的正确率。
在故障选线信息融合过程中，数据层信息融合对应于ad采集数据的滤波处理及故障启动检测，其数据层信息融合方法包括差分滤波、采样频率自动跟踪、零序电压启动判据。
在数字式故障选线装置中，数据层信息融合和特征层信息融合得到广泛使用，在故障选线中决策层信息融合技术得到初步的应用。
小电流系统接地选线装置的应用
序 电 流 ；③ 故 障 线 路 的零 序 电流 滞 后 零 序 电压 ９。 ０ ，非故 障线 路 的零 序 电流 超前零 序 电压 ９。 ０。
装 置实 时检 测所 有 在线 的 Ｐ Ｔ开 口三 角线 的零 序
电流 ．运 用 Ｄ 算法 计 算 出母 线 零 序 电压 和 出线 零 序 电 流 的大小 和 相位 ，通 过 判 断零 序 电压 的 大 小 、零 序 电流 的 大 小 、及 各 量 之 间 的 相 位关 系 。
第 ７期 （ ３ ８期 ） 第 ３
［ 文章编号】１０ － ８６（０ ０ ７ ０ ４ － ２ ０ ９ ２ ４ ２ １）０ ～ ０ ０ ０
吉 林
水
利
２１ ０ ０年 ７月

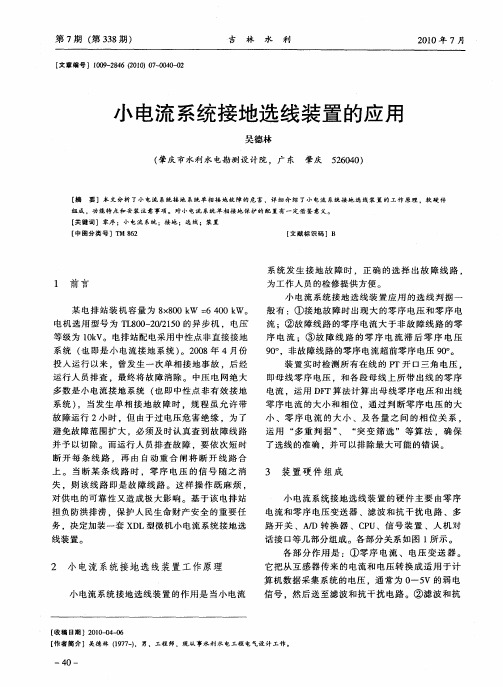

小 电流 系统接地选 线装置 的应 用
吴德林
（ 庆 市水利 水 电勘 测设 计 院 ，广 东 肇庆 肇
５ ６４ ） ２００
【 键 词 】零 序 ；小 电流 系统 ；接 地 ；选 线 ； 装 置 关 ［ 图分 类 号 ］Ｔ ６ 中 Ｍ８２ 【 献 标 识 码 ］Ｂ 文
系 统 发 生 接地 故 障 时 ，正 确 的选 择 出故 障 线 路 。
１ 前 言
某 电 排站 装 机 容量 为 ８ ８ ０ｋ － ０ Ｗ。 ｘ ０ Ｗ ６４ ０ ｋ 电机 选用 型号 为 Ｔ ８ ０ ２ ／１ ０的异 步机 ．电压 Ｌ ０ — ０２ ５
【 稿 日期 ］２ ｌ 一 ４ ０ 收 ＯＯ０－６ 【 者 简 介 ］ 昊德 林 （９ ７ ） 男 ，工 程 师 ．现 从 事 水利 水 电工 程 电气 设 计 工 作 。 作 １７ －，
— ．
４ — ０ ．
吉林 水利
小 电流 系统 接 地选线装 置 的应 用
2024年小电流接地系统单相接地故障检测技术（2篇）
2024年小电流接地系统单相接地故障检测技术1引言电力系统的接地处理方式主要有直接接地，电抗接地，低阻接地，高阻接地，谐振接地(又称消弧线圈接地)和不接地。
前三种称为大电流接地系统，后三种称为小电流接地系统。
我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统，该系统最大的优点是发生单相接地故障时，并不破坏系统电压的对称性，且故障电流值较小，不影响对用户的连续供电，系统可运行1～2h。
但长期运行，由于非故障的两相对地电压升高1.732倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。
同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
因此，当发生单相接地故障时，必须及时找到故障线路予以切除。
2目前的检测方法及存在的问题(1)绝缘监察装置利用接于公用母线的三相五柱式电压互感器，其一次线圈均接成星形，附加二次线圈接成开口三角形。
接成星形的二次线圈供给绝缘监察用的电压表、保护及测量仪表。
接成开口三角形的二次线圈供给绝缘监察继电器。
系统正常时，三相电压正常，三相电压之和为零，开口三角形的二次线圈电压为零，绝缘监察继电器不动作。
当发生单相接地故障时，开口三角形的二次端出现零序电压，电压继电器动作，发出系统接地故障的预告信号。
这是以前常规变电所使用最多、应用最广泛的绝缘监察装置，其优点是投资小，接线简单、操作及维护方便。
其缺点是只发出系统接地的无选择预告信号，不能准确判断发生接地的故障线路，运行人员需要通过推拉分割电网的试验方法才能进一步判定故障线路，影响了非故障线路的连续供电，不能满足日益发展的城乡经济对供电可靠性的要求。
基于上述原因，我国从50年代末就开始研制小电流接地自动选线装置，提出了多种选线方法，并开发出了相应的各种装置。
(2)各种选线原理分析：①稳态分量法。
稳态分量法又分为零序电流比幅法，零序电流相对相位法，以及群体比幅比相法。
小电流接地系统单相接地故障检测技术范本（3篇）
小电流接地系统单相接地故障检测技术范本一、引言接地系统是电力系统中重要的安全保护手段之一，而接地故障对电力系统的安全运行产生了严重影响。
因此，及时准确地检测接地故障对于确保电力系统的可靠性和运行稳定性至关重要。
本文将介绍一种小电流接地系统单相接地故障检测技术范本。
二、背景知识1. 接地系统接地系统是将电力系统中的金属设备及设备的非电性部分与大地通过导体连接起来的系统。
接地系统的主要功能是提供安全保护，包括对漏电、静电、雷电和故障电流的导引和分散。
2. 单相接地故障单相接地故障是指电力系统中某一相与大地之间发生接地故障，导致故障相电压与零序电压同时出现的一种故障类型。
小电流接地系统单相接地故障检测技术范本（二）小电流接地系统单相接地故障检测技术范本基于小电流接地系统特征和信号处理方法，其主要步骤包括：1. 采集接地系统电流信号通过传感器或检测装置采集接地系统的电流信号，并将信号传输到信号处理单元。
2. 信号处理与特征提取对采集到的接地系统电流信号进行预处理，包括滤波、放大等操作。
然后，使用特征提取算法提取接地系统电流信号的特征参数，如频率、幅值、相位等。
3. 故障判别与识别将特征参数输入到故障判别与识别算法中，通过与预设的故障模式进行比较，判断接地系统是否存在故障。
故障判别与识别算法可以采用神经网络、支持向量机等方法，通过训练模型实现自动判断和识别。
4. 故障定位当接地系统存在故障时，通过对接地系统各个测点电流信号的分析和比较，可以确定故障的位置。
5. 故障报警与保护一旦检测到接地系统存在故障，需要及时报警并采取相应的保护措施，如切除故障点电源、绝缘故障点等。
四、技术特点与优势1. 高精度：通过对接地系统电流信号的精确采集和特征提取，实现对单相接地故障的高精度检测。
2. 实时性：采用实时处理和分析技术，能够及时发现接地故障，并做出相应的故障报警和保护措施。
3. 高可靠性：采用多种故障判别与识别算法，提高了接地系统故障检测的可靠性和准确性。
小电流接地选线装置在配网中的应用分析
小电流接地选线装置在配网中的应用分析本文主要对小电流接地系统进行了简述，并分析了小电流接地系统运行现状以及小电流接地系统单相接地故障的危害及常规检测方法，微机型小电流接地选线装置工作原理，并总结了提高小电流接地选线装置选线正确性的措施。
标签：小电流;接地;选线正确率1小电流接地系统的简述在我国目前运行的10kV配电网中，普遍采用中性点不接地或经消弧线圈接地及经电阻接地的方式，这几种方式统称为小电流接地系统小电流接地系统的优点是发生单相接地故障时，系统仍可以带故障运行而不需要中断用户供电，电力系统安全运行规程规定，在未发现故障点之前，接地故障后可持续运行一至两小时，提高了供电可靠性。
但小电流接地系统发生单相接地故障时，非故障相的相电压升高到线电压，威胁设备绝缘，单相接地故障若长时间不处理会导致变电站母线PT熔丝熔断，甚至在线路的绝缘薄弱环节发生绝缘击穿，进而发展为相间故障，扩大事故范围;而在接地点还会出现由于弧光放电导致系统出现弧光接地过电压。
2小电流接地系统运行现状根据经验表明：虽然绝大部分变电站安装了小电流接地选线装置，但是装置故障率比较高，有的只是简单的报母线接地，或者虽有接地选线，但是试拉后发现选线不正确，这样在发生单相接地故障时，调度员仍需采用试拉法确认故障线路，直到拉出接地线路为止，对于不同线路出现同相失地，采用试拉法往往需要很长时间才能判断失地线路。
失地线路确认后再通知分管線路的部门进行巡线，这样不仅影响了用户的供电质量也给调度员带来频繁的操作，同时给一些不能停电的重要用户带来重大经济损失，尤其是承担高耗能的变电站，每条出线所带有功负荷均比较大，当出现单相接地时接地电容电流较大，如不能快速搜巡出故障线路，而采取试拉法查找，不仅给一些非故障大用户造成不必要的停电，而且瞬间停电将会造成电极断裂、电石凝固、环保设备停用、污染大以及动力电机烧毁等情况。
通过对小电流接地选线装置选线结果进行统计分析，得出选线装置选线不准确的原因主要有以下几个方面：（1）部分接地选线装置管辖职责不清晰，长期无人维护，选线设备处于通信异常状态，发生失地时无法正常工作。
小电流接地系统绝缘监察技术的应用和发展
３ ｍｓ 延 时 。 ０ 的
６ 、反映接地故障点六暂态分量首半 波。 ）
为几安列 几十安 ，而 线路的负荷电流 则很 ２ 、利 用 三 相 五 柱 式 电压 互感 器 构 ｊ火 ， 几百 安以 』 。 达 二 因此 ， 在测量接地 电容
成的绝缘监察装置
该装 置利 用接 与公用母线的 三相五柱 式 电 压互 感 器 ，其 一 次 线 圈及 主二 次 线 圈 均接成星性 ，附加二次线 圈接地成开 臼三
ｊ电流时 ，必须注意有 负荷 电流 引起的 电流
互感 器 衡 电流的影 响。
３ ３ 伍 辐 射 状 电 网中 ，该 装 置 在一 定 ． 程度上可以获得应 用，但在结构 复杂的配
功 率 由 线 路 指 向 母线 。 １３非 故障 线路 的零 序 电流超 前零 序 电 ．
相 电匝之和为零 ，开 口三角两端电压接近
于零，电压继 电器不动作。当发生单相接 地故障时 ，开 口三角两端 出现零序 电压 ， 电压 继 电器 动作 ，发 出预告 信号 。 升 ｒ ｊ 角形没 想 绕组 的额 定 电压 为 ］ １ ０ ｖ，单相接 地时 ，开 口三角两端出 ／３ ０
故障 线路 并使 之 与系统 隔 离，以 防止 故障 的 进一 步扩 大 。基 于小 电流接 地 系统 发生 单相 接地 故障时 出现 零序 电流及零序 电压 的特 点 ， 通 过 检 测 不 同 的 量 就 构 成 了技 术 特 点 不 同 的
】电流 接 地 绝 缘 监 察 装 置 。 、 Ｊ电 流 ； 电 容 ； 电 阻 ； 零 序 电压 、
｝
３ ２通常接地电容 电流值不是很大 ， ． 约
小电流接地系统单相接地故障检测技术（2篇）
小电流接地系统单相接地故障检测技术1. 引言在电力系统中，接地故障可能会导致电气设备的损坏甚至人身安全的威胁。
因此，及时准确地检测接地故障是保障电力系统正常运行的关键。
针对小电流接地系统单相接地故障的检测，本文综述了目前常用的技术及其优缺点，并提出了一种新的检测技术。
2. 常用的接地故障检测技术（1）电流检测法：通过检测导体上的接地电流大小来诊断接地故障。
该方法简单易行，但对于小电流接地故障的检测不够敏感。
（2）电压检测法：通过检测导体上的接地电压大小来诊断接地故障。
该方法预测准确度高，但需要安装接地电压检测设备，增加了系统的复杂度和成本。
（3）波形分析法：通过对接地故障波形进行分析，提取特征参数来判断是否存在接地故障。
该方法对于小电流接地故障的检测效果较好，但需要较高的数学模型和算法支持。
（4）综合检测法：将多个检测方法结合起来，综合分析不同方法得到的结果来判断接地故障。
该方法的准确度较高，但需要较复杂的算法和综合分析。
3. 新的接地故障检测技术为了解决传统检测技术存在的问题，本文提出了一种新的接地故障检测技术。
该技术基于小电流接地系统的特点，采用了以下步骤：（1）采集接地系统中的电流数据；（2）通过小波变换对采集到的电流数据进行处理，得到小波系数；（3）将得到的小波系数与预先建立的特征值数据库进行比较，寻找匹配项；（4）根据匹配项的数量和相似度判断是否存在接地故障。
4. 优点及应用与传统的接地故障检测技术相比，该新技术具有以下优点：（1）对于小电流接地故障的检测更加敏感；（2）不需要安装额外的检测设备，减少系统的复杂度和成本；（3）采用小波变换和特征值匹配的方法，准确度较高。
该新技术可以广泛应用于小电流接地系统的接地故障检测，包括电力系统、石油化工、航天航空等领域。
同时，该技术也可以与传统的接地故障检测技术相结合，提高接地故障的检测准确度和可靠性。
5. 结论本文综述了常用的接地故障检测技术，并提出了一种新的小电流接地系统单相接地故障检测技术。
小电流接地系统单相接地故障检测技术
小电流接地系统单相接地故障检测技术摘要小电流接地系统（简称“小电流系统”）在现代电力系统中有着广泛的应用。
该系统可以有效地检测电力系统的接地故障，并在故障发生时及时采取措施，避免事故的发生。
本文介绍了小电流接地系统的概念和原理，并重点介绍了单相接地故障的检测技术。
主要包括接地电流检测、接地位置定位和接地故障判断等方面。
小电流接地系统概述小电流接地系统是一种用于接地故障检测的设备。
在电力系统中，当设备或线路接地时，会形成一定的接地电流。
小电流接地系统可以通过测量接地电流的大小和方向，来确定接地故障的位置和类型。
同时，小电流接地系统还可以在故障发生时及时发出警报信号，通知运维人员进行处理。
小电流接地系统是目前应用最广泛的接地故障检测设备之一。
它主要由接地电流采集器、信号处理器和显示装置等组成。
其中，接地电流采集器用于测量接地电流，信号处理器对采集器采集到的信号进行处理，提取有用信息，显示装置用于显示结果。
小电流接地系统的优点是检测精度高、反应快、灵敏度高、可靠性强、维护方便等。
它已经广泛应用于电力系统中，特别是对于关键电力设备的接地故障检测，发挥了重要的作用。
单相接地故障检测技术接地故障是电力系统中比较常见的故障之一，如果不能及时检测并进行处理，可能会造成比较严重的后果。
针对单相接地故障，小电流接地系统通过接地电流检测、接地位置定位和接地故障判断等技术来进行检测。
接地电流检测接地电流采集器是小电流接地系统的核心组成部分之一。
当线路或设备发生单相接地故障时，就会有一定大小的接地电流流过。
接地电流采集器可以将接地电流采集到，并传送给信号处理器进行处理。
接地电流的大小与接地电阻的大小有关，当接地电阻较小时，接地电流会增大。
因此，在检测接地故障时，需要根据接地电流的大小来进行判断。
一般来说，当接地电流超过一定阈值时，可以判断为接地故障。
接地位置定位接地位置定位是小电流接地系统的另一个重要功能之一。
它可以根据接地电流的大小和方向，来计算出接地点的位置。
小电流接地选线装置原理
小电流接地选线装置原理
小电流接地选线装置是一种用于电气系统中的保护装置，其原理是利用小电流
接地选线装置来检测接地故障，并在发生故障时及时切断电源，以保护人身安全和设备的正常运行。
首先，小电流接地选线装置的工作原理是基于接地故障电流的检测。
当电气系
统中出现接地故障时，会产生接地故障电流，这些电流会通过接地电阻流回地面，而小电流接地选线装置会通过电流互感器检测这些接地故障电流的存在。
其次，一旦小电流接地选线装置检测到接地故障电流的存在，它会立即切断电源，以防止接地故障电流对人身和设备造成伤害。
这样就可以保证电气系统的安全运行，避免因接地故障而引发的火灾和其他意外事故。
此外，小电流接地选线装置还具有选择性的功能，它可以根据接地故障电流的
大小和持续时间来判断故障的严重程度，并采取相应的保护措施。
这样可以最大程度地减少误动作，提高装置的可靠性和稳定性。
总的来说，小电流接地选线装置是一种非常重要的电气保护装置，它的工作原
理简单清晰，能够有效地保护电气系统和人身安全。
在电气系统中广泛应用，对于提高电气系统的安全性和可靠性具有重要意义。
在实际应用中，小电流接地选线装置的原理可以根据具体的电气系统要求进行
调整和优化，以适应不同的工作环境和需求。
同时，对于小电流接地选线装置的选型和安装也需要根据实际情况进行认真考虑和规划，以确保其能够发挥最大的作用。
综上所述，小电流接地选线装置的原理是基于接地故障电流的检测和切断电源
的保护措施，具有简单清晰、可靠性高等特点，是电气系统中不可或缺的重要装置。
希望本文对小电流接地选线装置的原理有所帮助，谢谢阅读！。
小电流接地系统单相接地故障检测技术范文
小电流接地系统单相接地故障检测技术范文小电流接地系统是一种常用的电气设备接地保护系统，它可以有效地检测电气设备接地故障，并及时采取措施排除故障，保障电气设备的安全运行。
本文将介绍小电流接地系统单相接地故障检测技术。
一、小电流接地系统的作用和原理小电流接地系统是通过对电气设备的接地电流进行检测，来判断电气设备是否存在接地故障。
当电气设备发生接地故障时，接地电流会流向地面，这时通过在设备接地电路上安装小电流接地系统，可以实时地监测设备接地电流的变化，当接地电流超过设定的阈值时，系统将发出警报信号，提醒工作人员存在接地故障。
小电流接地系统的原理是通过将电气设备的接地电流与系统上的参考电流进行比较，以确定设备是否存在接地故障。
系统上的参考电流可以通过在系统中加入一个标准电阻来实现，此时设备的接地电流会产生一个较小的电压降，通过检测这个电压降的大小，可以判断设备是否存在接地故障。
二、单相接地故障的检测技术单相接地故障是指电气设备中的一个相线发生接地故障，此时接地电流只在一个相线上流动。
单相接地故障的检测需要通过对接地电流进行监测和分析来实现。
1. 接地电流检测方法对于单相接地故障的检测，可以采用两种接地电流检测方法：直流接地电流检测和交流接地电流检测。
直流接地电流检测是通过在设备接地电路上安装一个直流电流传感器来实时监测接地电流的大小。
直流电流传感器具有灵敏度高、响应速度快、准确度好等优点，能够实时监测接地电流的变化，并与系统设定的阈值进行比较，从而判断设备是否存在接地故障。
交流接地电流检测是通过在设备接地电路上安装一个电流互感器来实时监测接地电流的大小。
电流互感器具有宽频带、线性度高、低损耗等特点，能够将接地电流转化为与其成正比的电流信号，并通过放大器等设备进行放大和处理，从而实现接地电流的检测。
2. 接地电流数据分析接地电流数据的分析是进行单相接地故障检测的关键步骤。
通过对接地电流进行数据分析，可以判断设备是否存在接地故障，并确定故障的类型和位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小电流接地检测产品的应用
摘要基于66kV及以下中性点不接地系统、66kV及以下中性点经消弧线圈接地系统、66kV及以下中性点经电阻接地系统的需求，研发本产品，并推广其应用。
关键字小电流接地；检测；应用
0引言
小电流接地检测产品是适用于66kV及以下不同电压等级的不接地系统或经消弧线圈接地、经小电阻接地系统的单相接地时的选线装置。
可广泛用于发电厂、变电站和厂矿企业事业单位的供电系统作为单相接地时的选线装置，应用于变电站综合自动化系统。
1）额定数据
（1）母线段数：1~4段；（2）选线回路：10、12、28路；（3）零序电压：≤200V；
（4）零序电流：≤600mA；（5）工作电源电压（直流或交流）：220V或110V 误差：-20％~+15％；（6）开入量回路电压：24V10％，可用本装置提供的24V 或外接24V；（7）交流频率：50Hz。
2）功耗
（1）交流电流：＜0.2V A/路；（2）交流电压: ＜0.5V A/路；（3）直流电源：正常＜30W，跳闸＜35W；(4）开入回路：＜0.3V A/路。
3）介质强度
在标准大气压条件下，产品各电路(开入电路除外)与外露的导电部分之间以及各独立电路之间，能承受交流2kV (有效值)试验电压，历时1min，无绝缘击穿或闪烁现象。
产品的开入电路与外露的导电部分之间能承受交流0.5kV(有效值)试验电压，历时1min，无绝缘击穿或闪烁现象。
4）环境条件
（1）环境温度
工作：-25℃~+55℃；
存贮：-25℃~+70℃，在极限值下不施加激励量，装置不会出现不可逆的变化。
温度恢复后，产品可以正常工作。
（2）相对湿度
最湿月的月平均最大相对湿度为85%，同时该月的月平均最低温度为+25℃，且表面无凝露。
最高温度为+40℃时，平均最大相对湿度不超过50%。
（3）大气压力: 86kPa~106kPa （相对海拔高度2km 以下）。
1插件功能
交流插件内装有10个电流变换器（CT）和2个电压变换器（PT）。
主板插件主要完成测量计算、接地选线、通讯及16路开入等功能。
本装置具有的16个外部开关量输入，均为高电平（24V）有效。
遥信输入采用光耦进行隔离，以避免外部干扰的串入。
信号插件内含出口继电器，各出口继电器经启动继电器控制，出口继电器可完成报警功能。
报警形式分为编码输出或一对一的开关量输出。
电源插件具有失电告警输出节点，该节点为一对常闭节点，装置上电后，节点断开，失电后，节点闭合。
电源插件的19，20端子确保可靠连于系统大地。
2 主要功能
2.1 母线并列运行时的整定及处理：
两种方式可选：
1）当某母线线路数量整定为0时，装置中对该母线不再单独判断。
列如：母线1，母线2并列运行时，可将两段母线所属的线路数量作为母线1线路数量整定，将母线2线路数量整定为零。
2）可在装置外部接代表母线并列运行状态的开关，将开关的常开触点接入装置的开入1或开入2。
开入1（开入端子4）有效代表母线1，母线2并列运行。
开入2（开入端子5）有效代表母线3，母线4并列运行。
将装置开入公共端子20接电源24V（-），当某开入端子与24V（+）接通时，表示该开入有效。
2.2 线路名称的整定
本装置可用两种方式输入各线路的实际中文名称，当检测出接地故障时，显示出接地线路的中文名称，方便运行人员及时查找故障线路。
3 架空线、电缆线电容电流的确定方法
3.1 系统电容电流的计算
3.1.1 架空线的电容电流计算
式中：U-电网的额定线电压（单位：kV）；
L-线路长度（单位：km）；
I-接地电容电流（单位：A）；
3.1.2 电缆线的电容电流计算
一般来讲，电缆要比同样长度的架空线的电容电流大25倍（三芯电缆）~50倍（单芯电缆），在近似计算中可采用
式中：U-电网的额定线电压（单位：kV）；
L-线路长度（单位：km）；
I-接地电容电流（单位：A）；
3.2 系统电容电流的估算
架空线路电容电流估算
每相电容电流平额定电压（kV）
均值（A/km）
线路形式 6 10 35
架空线路0.013 0.0256 0.078
架空线路（有架空地线）－0.032 0.091
双回架空线路0.017 0.035 0.102
双回架空线路（有架空地线）－－0.110
表1 架空线路电容电流估算表
4 CT的选择及安装
通过上述估算，可知道系统的总的零序电流，然后进行CT的选择，CT的选择基本原则是：线路发生单相故障时，安装在该线路的零序电流CT二次侧能提供大于10mA，且小于600mA的零序电流。
同一个现场的零序CT电气特性应基本一致，为了得到更高的选线准确率，需配置高精度零序电流互感器。
此互感器在原方（接地）电流很宽的范围内，从0.2A～100A均可保证足够的准确度，以保证各种接地方式下接地选线的正确性。
参考文献
[1]Jeffrey Richter.Windows 95/Windows NT 3.5高级编程技术，清华大学出版社.
[2]Uresh Vahalia，UNIX高级教程-系统技术内幕，清华大学出版社.
[3]吴文传，张伯明，王鹏.一体化系统的分布式实时数据库管理系统（A Distributed real-time Database Management System Applied in a integrated SCADA/EMS/DTS System）.中国电力，2000，10：85-89.。
