基于SCR脚本文件的MatlabAutoCAD结合使用
AutoCAD结合MATLAB
AutoCAD结合MATLAB实现公式曲线曲面的精确绘制一、引言用AutoCAD绘制平面公式曲线（如渐开线、心形线）、空间公式曲线（如螺旋线）以及公式曲面（如马鞍形曲面）是比较困难的，一般情况下，需要用AutoCAD开发程序编程，但多数程序比较复杂，尤其是公式曲面的绘制程序，需要多层嵌套循环，复杂且运行效率低。
快速且精确地绘制各种公式曲线、曲面恰恰是MATLAB的长项，但是MATLAB绘制的图形却不能直接用于机械零件设计。
其中非常关键的一点，就是MATLAB绘制的曲线、曲面分别是由有限个点连接而成的折线和空间网格构成的，而在AutoCAD中绘制的曲线、曲面也是如此。
因此，只需要把在MATLAB中绘制的公式曲线、曲面上所有的点坐标数据都提取出来，若能让AutoCAD正确识别，那么我们就可以在AutoCAD中精确地绘制这些曲线、曲面了。
本文介绍了一种快速、精确地绘制各种公式曲线、曲面的方法，即在AutoCAD中通过调用经过Excel处理的MATLAB数据实现。
二、AutoCAD和MATLAB的特点MATLAB是非常优秀的科学计算、信号处理以及图形显示软件，它有自身的语言，与其他高级语言相比，MATLAB提供了一个人机交互的数学环境，并以矩阵作为基本的数据结构，可大大节省编程时间。
另外，MATLAB不仅语法规则简单，容易掌握，调试方便，还可以存储中间结果，这使得MATLAB既可以快捷、精确地绘制各种公式曲线、曲面，又可以很方便地提取中间数据。
在工业设计领域，AutoCAD不仅被广泛应用于平面绘图，也可以用于三维建模，但在曲线、曲面造型方面不是很理想。
它是开放型的人机交互系统，有多种语言接口，与外界的数据交换很灵活，这些特点使得它与MATLAB的结合成为可能。
三、结合MATLAB在AutoCAD中绘制曲线、曲面的原理及方法1.原理MATLAB中的矩阵数据虽然很容易提取，但由于它不是AutoCAD能识别的格式，因此不能直接被AutoCAD调用，需要先用Excel对从MATLAB中提取的数据进行编辑，转换成AutoCAD 可以识别的格式，才能在AutoCAD中绘出曲线、曲面。
基于MATLAB生成的SCR文件实现AutoCAD中复杂曲线曲面的绘制

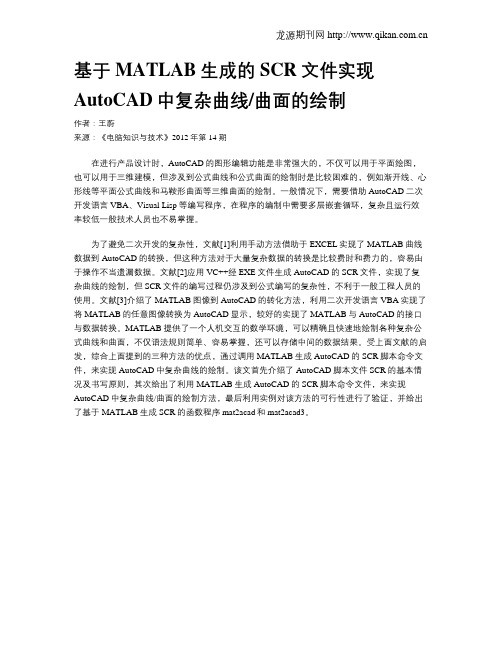

龙源期刊网 基于MATLAB生成的SCR文件实现AutoCAD中复杂曲线/曲面的绘制作者：王蔚来源：《电脑知识与技术》2012年第14期在进行产品设计时，AutoCAD的图形编辑功能是非常强大的，不仅可以用于平面绘图，也可以用于三维建模，但涉及到公式曲线和公式曲面的绘制时是比较困难的，例如渐开线、心形线等平面公式曲线和马鞍形曲面等三维曲面的绘制。
一般情况下，需要借助AutoCAD二次开发语言VBA、Visual Lisp等编写程序，在程序的编制中需要多层嵌套循环，复杂且运行效率较低一般技术人员也不易掌握。
为了避免二次开发的复杂性，文献[1]利用手动方法借助于EXCEL实现了MATLAB曲线数据到AutoCAD的转换，但这种方法对于大量复杂数据的转换是比较费时和费力的，容易由于操作不当遗漏数据。
文献[2]应用VC++经EXE文件生成AutoCAD的SCR文件，实现了复杂曲线的绘制，但SCR文件的编写过程仍涉及到公式编写的复杂性，不利于一般工程人员的使用。
文献[3]介绍了MATLAB图像到AutoCAD的转化方法，利用二次开发语言VBA实现了将MATLAB的任意图像转换为AutoCAD显示，较好的实现了MATLAB与AutoCAD的接口与数据转换。
MATLAB提供了一个人机交互的数学环境，可以精确且快速地绘制各种复杂公式曲线和曲面，不仅语法规则简单、容易掌握，还可以存储中间的数据结果。
受上面文献的启发，综合上面提到的三种方法的优点，通过调用MATLAB生成AutoCAD的SCR脚本命令文件，来实现AutoCAD中复杂曲线的绘制。
该文首先介绍了AutoCAD脚本文件SCR的基本情况及书写原则，其次给出了利用MATLAB生成AutoCAD的SCR脚本命令文件，来实现AutoCAD中复杂曲线/曲面的绘制方法，最后利用实例对该方法的可行性进行了验证，并给出了基于MATLAB生成SCR的函数程序mat2acad和mat2acad3。
(保存)matlab调用pscad运行数据方法
Matlab调用PSCAD运行数据方法第一步：先右键点击空白处进入project settings/Runtime,设置save channels to disk，这时在pscad目录中会有.out文件和.inf文件。
两个文件与当前设置的.psc文件在同一目录下的.emt文件夹内，如果找不到在哪个目录，可以用后缀名搜索。
第二步：进入matlab，将.out文件拷贝到当前目录，假设你要赋值给变量a，则命令a=load('XXX.out')由于.out第一列是时间，假设你要取第3个变量，并赋值给b，则b=a(:,4)那怎么知道第4个变量是你要的电压还是电流呢？这你就要看.inf文件了，里面列出了所有变量的名字。
此时b的“显示精度”只有四位，但存储的数据有16位，可以用“format long（换行）b”获得。
注：当文件的扩展名不是(.mat)时，MATLAB将以ASCII格式处理该文件。
读取的数据可以用来进行相关分析和画图显示。
例子：%本实例.m文件中，data2_01.out（第一列是时间，另外10列是通道数据）是PSCAD导出的文件，具体是哪个通道的数据则要查看同目录下的.inf文件。
本文件中，第二列是光伏发电单元输出的有功功率%data = load('data2_01.out');%载入文件time = data(:,1);%获取时间，第一列pv_power = data(:,2);%获取光伏输出有功功率plot(time,pv_power);%画对应的时间、功率图axis([1.5 5 0 0.2]);%设置横纵轴范围xlabel('Time(s)');ylabel('MW');%设置横纵轴注释/单位title('The output active power of PV');%设置标题画图如下：。
