1.土方路堤填筑

施工前,应做好土石方的调配方案。取土场应根据设计要求和施工地段总的土石方调配计划,并结合路基排水和当地土地利用、环保规划进行布置,不得任意挖取。

路堤填筑采取机械化施工作业,施工过程中做好设备的选型配套及各环节的配合工作,组织好土石方运输,使挖装、运输、摊铺、碾压各工序的作业连续、紧凑和互不干扰。

每层填筑须按规定的方法和频度进行检测,达到要求后,方可进行下一层的填筑施工。采取必要的路基加固措施控制工后沉降,同时根据各种土类压实试验所取得参数,设置填层厚度控制杆,严格控制碾压厚度和填土速率,加强碾压以确保施工质量。

2.施工准备

路堤工程开工前组织技术人员认真完成技术准备工作,主要包括全面熟悉施工设计图并进行核对;全面进行地质核查;施工复测;测量、划线、复测导线点和水准控制点,并在施工范围内全面恢复中线;填料调查及试验;编制实施性施工组织设计及开工报告;进行技术培训等,同时施工队完成现场各项准备工作,主要包括修建进场便道、设置排水系统等。

3.清基及地表处理

路基放样结束后,按照设计和规范要求进行清基及地表处理。先将路基填筑范围内的树木进行砍伐清理,将原地面表层的杂草、树根等杂物全部清理干净,并挖好临时排水沟。对于基底为耕地或松土地段,则根据具体情况将土翻松主、打碎,进行分层碾压,将挖除的腐质土用自卸汽彻运至业主指定的地点堆放。当原地面坡度为1:5~1:2.6时,采用人工配合推土机开挖台阶,台阶宽度不小于2m。对于部分沟渠地段的淤泥和耕植土,按规范和设计图纸要求将其清除,然后按该部位的地基处理的方法进行处理。

4.路基填筑方法及工艺

路基填筑施工工艺流程见图3-7-1。

路基填筑采取横断面全宽、纵向分层填筑的方式。当原地面高低不平时,从最低处分层填筑,由两边向中心填筑。为保证路堤全断面的压实度一致和完工后的路堤边缘有足够的压实度,边坡两侧各超填0.5m,竣工时刷坡整平。

为节省摊铺平整时间,在运送填料时,严格控制倒土密度,根据车载量及松铺厚度计算卸车密度。一般自卸车卸土间隔为4~5m。

用不同填料填筑路堤时,各种填料禁止混杂填筑,每一水平层的全宽用同一种填料填筑,并做成不小于4%的横向排水坡。

(2)摊铺整平

填筑区段完成一层卸土后,用推土机、平地机摊铺平整,做到填铺面在纵向和横向平顺均匀,以保证压路机压轮表面能均匀地接触填铺面进行碾压,达到碾压效果。

摊铺时边坡两侧各加宽0.5m,在推铺的同时利用推土机对路肩进行初步压实,并保证压路机压到路肩时不致发生滑坡。

(3)含水率控制

施工控制含水率范围将根据填料性质、要求的压实度和机械压实能力综合确定。当含水率过大,采用在取土场内翻挖晾晒和用推土机、松土器松土晾晒的方法,或将填料运至路堤摊铺晾晒,经再次检测,填料含水率符合要求后方可进行下道工序施工。

(4)机械碾压

填土压实作业用光轮压路机配合重型振动压路机碾压。

压实前,首先进行检查,确认层厚及平整度符合要求后,再进行碾压。用振动压路机进行碾压时,第一遍静压,然后先慢后快,由弱振至强振,最快行驶速度控制在4km/h,

由两边向中央纵向进退式进行。横向接头重叠0.4~0.5m,前后相邻两区段间纵向重叠1.5~2.0m。做到压实均匀,没有漏压、死角。

按照压实部位密度标准、填层厚度及控制压实遍数进行压实。压实遍数由试验人员根据试验段确定的压实系数提供。经密度和K30检测合格,且监理平行检测合格后,方可转入下一道工序。不合格时进行补压,直至合格。

(5)检验签证

按验标对填料质量、填筑厚度、填层面纵横方向平整均匀度、路面坡、压实质量、边坡质量等进行检查验收。达不到标准的按要求进行整修合格后予签认。

(6)路面、边坡整形

路堤按设计标高填筑完成后,进行高程测量,计算平整高度,施放路肩边线桩,修筑路拱,并用光轮压路机碾压一遍,使路面光洁无浮土,横向排水坡符合要求。

5.路堤填筑要点

⑴路堤填筑前,应选择代表性试验段进行摊铺压实性试验,确定施工工艺参数和施工注意事项,并报建设、监理单位确认。

⑵路堤填筑前应按设计要求对基底的压实标准等进行检查;路基基底有换填层时,换填层的填料及厚度一般按各工点设计图中的要求进行施工,换填层的填料不得随意更改。无地基加固地段,路堤基底冲击压实或换填后,路基基底及换填层的压实标准应满足路基本体相应的压实要求。

⑷路堤各部分,应分层填筑并压实到规定的压实标准。填层的铺填厚度

与压实遍数应通过现场压实试验确定。填层应整平,厚度均匀,压实层表面应大致平整,每层表面应做成不小于4%的横向排水坡。

⑸不同种类的填料不得混杂填筑,每一水平层的全宽应采用同一种填料。当渗水土填在非渗水土上时,非渗水土层顶面应向两侧做成不小于4%的排水坡。在颗粒大小相差悬殊的两填层间应加设粒径过渡垫层。

⑹按工艺试验确定的合理摊铺层厚,进行分层上土,虚铺厚度控制采用“方格网法”和“挂线法”,填筑时路基两侧各加宽50cm 以上,以保证边坡压实质量。

⑺填料摊铺应使用推土机进行初平,再用平地机进行平整,填层面应无显著的局部凹凸,并应做成向两侧横向排水坡。

⑻在施工中始终坚持“三线四度”,三线即:中线、两侧边线,且在三线上每隔20米插一小红旗,明确中线、边线的控制点;四度即:厚度、密实度、拱度、平整度。控制路基分层厚度以确保每层层底的密实度;控制密实度以确保路基的质量及工后沉降不超标;控制拱度以确保雨水及时排出;控制平整度以确保路基碾压均匀及路基面无积水。

⑼碾压时,按先两边后中间(曲线地段先曲线内侧后曲线外侧),先静压后弱振、再强振、先慢后快的原则进行碾压。各区段交接处互相重叠压实。

⑽松软土地段在路基填筑过程中,每天测量边桩侧向位移,指导控制填土速率。

⑾填至基床底面后,及时恢复中线,进行水平标高测量,检查路基宽度。按照设计结构尺寸进行路面整修后,达到路面平整,横向排水坡符合设计要求。

⑿为减少路基的工后沉降量,较厚层的覆盖层、全风化层、强风化的软岩路堤地段,特别是填挖高度小于3.0m低路堤或浅挖路堑,填筑前可采用冲击压实、振动碾压等技术在基底整平后应进行填前夯实。

(二)过渡段施工方法及工艺

1.过渡段设置型式

过渡段范围内采用级配碎石(掺3%~5%)填筑。本工程设计的过渡段类型主要有:路基与桥台连接处、路基与横向结构物、路堤与路堑、半填半挖路基处设置过渡段。过渡段采用填料分层填筑,机械配合人工进行摊铺整平,振动压路机配以小型夯实是设备碾压成型。

2.过渡段施工要点

⑴过渡段基底处理:处理方法按照设计要求进行,然后用振动压路机碾压密实,并使压实标准达到设计要求。

⑵过渡段路基与其连接的路基按一整体同时施工,并将过渡段与连接路基的碾压面,按大致相同的高度进行填筑。

⑶填筑施工参数试验:填筑前要进行试验,根据试验确定合适的填筑厚度、碾压含水量、碾压工艺和设备配套。

⑷层厚控制:对压路机碾压部位每层松铺厚度控制在20~25cm(松铺系数为1.25~1.36),具体参照试验结果,小型机具压实部位每层松铺厚度控制在15cm。在桥台背部及横向结构物墙身的左中右用红油漆标出分层松铺厚度和填层序号。

⑸填料平整及均匀性控制:基床表层以下采用推土机粗平、平地机精平,靠近结构物人工配合进行局部处理,确保层厚及拌和料均匀。表层与区间表层作为一整体施工。

⑹碾压工艺:每层均采用压路机、振动夯组合进行压实。压实工艺初拟为:1遍静压+2遍弱振+1~2遍强振+1遍弱振+1遍静压光面(保证先弱后强、先轻后重、先慢后快的碾压顺序)。

⑺横向结构物两侧必须对称填筑,横向结构物的顶部填筑厚度小于0.3m 时,不得采用大型压路机进行碾压,在填筑过程中注意作好防、排水工作。

(三)路基防护工程施工方法及工艺

本工程路基防护工程包括路堤边坡防护采用撒草籽间植灌木护坡、分层铺设双层土工格栅加固等形式。

1.土工格栅施工

土工格栅在本工程主要用于边坡防护,施工工艺流程见图3-7-2。

(1)材料准备

土工格栅必须有产品合格证书。使用前按一定比例送样进行纵向抗拉强度和延伸率试验。进货后,存放在遮阳通风处,避免因过强紫外线照射导致材料老化,强度损失。

(2)土工格栅的铺设

①首先将铺设土工格栅的下层表面应整平、压实,并清除表面坚硬凸出物。清理好的地基或路基经检验合格后,然后铺设土工格栅,土工格栅铺设时要求平整拉直。

②铺设土工格栅时,沿线路横向采用整幅,不有接口,当需要接长土工格栅时接口不得超过两处,搭接宽度≥0.5m,采用塑料棒或防锈处理后的钢筋穿别两道进行连接,保证连接强度不小于材料强度。

③土工格栅连接应牢固,受力方向连接强度不低于设计抗拉强度。搭接接头按规范要求进行,呈梅花形布置。

④土工格栅铺设时,拉紧展平插钉固定,并与路基面密贴不得有褶皱扭曲。

⑤铺设多层土工格栅时,其上下层接缝交替错开,错开距离不小于0.5m。

⑥土工格栅上铺设填筑土时采用人工配合机械进行,散铺整平,待上覆不小于0.2m填土后再从两边开始进行纵向压实。严禁碾压及运输等设备直接在土工格栅上碾压或行走作业。

⑶土工格栅施工注意事项

①按设计文件对格栅性能指标的规定要求向生产厂家订购,满足设计要求且各向同性(包括强度)的成品,以方便卷制的格栅沿线路纵向铺设,提高工效。

②土工格栅与分层路堤填筑同步施工,沿线路纵向搭接不小于30cm,上、下层的接缝应交替错开,相错距离不得小于0.5m。

③土工格栅埋设于碎石中,土方填筑碾压时应注意避免尖利的石块可能对格栅造成的损伤,倾卸填筑土方不得对格栅形成冲击。

④格栅铺设必须展平、拉紧、插钉固定,并与路基面密贴,其外缘距边坡水平距离保持不小于0.8m的距离。

2.拱型截水骨架护坡施工

拱形护坡采用小型机具配合人工挖方,支架模板法逐级施工的次序。

(1)施工放样

依据设计文件放样横、竖梁的位置,与设计文件有出入的地方要合理布置,特别注意边坡边角处的放样。保证横、竖梁的顺畅性及整体线型的圆顺性。测量放样过程中及时做好护桩工作,以便后期准确使用。测量放样后,经测量监理工程师认可后方可进行坡面挖方施工。

(2)坡面挖方施工

施工前先清刷坡面浮土,填补坑凹,使坡面大体平整。对相邻级边坡间的平台要做整平夯实处理,同时要保证一定的单向纵坡,以保证平台水沟的稳定性及排水顺畅性。根据放样后的横、竖梁位置,采用小型机具配合人工挖方。对不稳定的挖方槽底及坡面要做换填夯实处理。同一级边坡挖方顺序是:由上之下,一步到位,槽底密实平顺,禁止超挖。

(3)模板施工

模板安装前,先安装钢管架的稳固架。稳固架采用钢管临时锚固坡面内的方法。然后安装模板的支架,再进行模板安装。模板采用“3015”,模板表面必须光洁、平整。模板安装中要保证接缝紧密,板体顺直,严格控制模板错台,安装后的模板要保证一定的整体稳定性。模板施工时,要保证整体线

型的直顺性,总体坡面的圆顺性。模板脱模剂必须涂抹均匀,严禁使用废弃的机用油。模板拆除时,要按照混凝土的浇筑顺序逐级拆除,拆除后的模板要集中放置,并对模板面板进行清理,以便下次使用。

(4)混凝土施工

拱形护坡混凝土浇筑顺序为:由底级到上级,先基础后竖梁再平台,最后进行拱形架和分水镶面石施工。

混凝土的浇筑运输采用车载+滑槽形式。为保证混凝土的搅拌质量,在混凝土搅拌过程中严格控制混凝土的和易性及坍落度。混凝土浇筑时,严格控制振捣质量,以混凝土停止下沉,不再冒出气泡,表面呈现平坦、泛浆现象为振捣标准。浇筑后的混凝土示实际天气情况,做好必要的洒水养生工作。

(5)施工注意事项

①护坡每隔12.0m设置一道沉降缝,缝内采用沥青棉絮或沥青木板条填塞。沉降缝宽2cm。

②对干燥的挖方槽底要适当洒水润湿,以防混凝土水分过多流失,造成混凝土开裂。

③对拱形梁与竖梁的接触面要做凿毛或拉毛处理,并用清水清洗干净,以便混凝土的良好结合。

④竖梁和拱形梁上预镶分水石位置处,要做拉毛或凿毛处理,并于镶分水石前用清水清洗干净,以防分水石与梁结合性差,造成后期分水石脱落。

⑤平台排水沟施工时,注意曲线线型的圆顺性及排水顺畅性。

⑥在混凝土振捣时,注意过振及漏振现象。

⑦待砼强度达到2.5MPa时,方可拆模。以防混凝土掉角、啃边等。

⑧保证护坡整体的圆顺性及拱形梁的布置美观性。

3.播草籽护坡施工

(1)播草籽

播草籽之前先对坡面进行处理,清除大的石块、树根、塑料等杂物。播完草籽后,要盖无纺布,以便防风、遮阴和保湿。播完草籽后要加强坪床养护管理,根据土壤含水量适时适度喷水,以促进其快速成坪;养护期内,根据植物生长情况施肥;加强病虫防治工作,发现病虫害及时灭杀;根据出苗的密度进行补苗。

(2)喷播植草

①工艺流程,坡面修正→液力喷播→养护。

②工艺说明

A.坡面修正

喷播前应对坡面进行处理,适当的平整坪床,清除大的石块等杂物。

B.液力喷播

将催芽后的草种装入混有一定比例的水、纤维覆盖物、粘合剂、肥料、染色剂的容器内,利用喷播机把混合浆料通过软管输送喷播到待播的坡面上,形成均匀覆盖层保护下的草种层。养护喷播完之后,覆盖无纺布,防止草籽被雨水冲走

C.养护

根据土壤含水量适时适度喷水,以促进其快速成坪;养护期内,根据植物生长情况施肥;加强病虫防治工作,发现病虫害及时灭杀;根据出苗的密度进行补苗。

4.种植灌木护坡施工

⑴按设计图纸的要求选定苗木,一定要从数量、品种、规格、品质上满足设计要求。

⑵为确保苗木能够成活,按设计规定对苗木种植穴更换富含肥沃土壤的客土。

⑶边坡防护施工完成后,在春秋季适当季节,避免在暴雨季节、大风和高温条件下,按设计要求在骨架之间的坡面上种植苗木。

⑷苗木种植完成后要进行精细的养护管理,包括浇水、施肥和病虫害防治等,养生期不少于30天,确保设计要求的成活率。

5.路基其他附属工程施工方法及工艺

(1)路基排水施工

全线路基排水系统贯通,排入当地河沟及市政管网。施工方法为路基、路槽成型后及时开挖沟槽,施工时做到砌缝均匀、砂浆饱满、中缝填塞饱满、勾缝平顺;砌体内侧及沟底平顺,沟底不积水、不渗漏。

地表排水设施包括路堤坡脚排水沟、路堑天沟、侧沟、边坡平台截水沟、吊沟、集水井等。

①水沟土质基坑采用挖掘机挖基,人工整修成型,石质基坑与路堑一同爆破开挖,人工配合机械修整成型。

②混凝土构件在小型构件预制场集中预制,汽车运至现场,人工安装。

③浆砌圬工采用挤浆法施工。砂浆采用搅拌机拌制。砌体砂浆饱满,石料尺寸选配合理,强度满足要求,石料颜色一致,勾缝均匀,墙面平整、美观。

④施工过程中根据现场情况因地制宜进行施工。施工时做到纵坡顺适、沟底平整、线型顺适。施工完成后排水通畅、无冲刷和阻水现象、线型美观。

⑤挖方段的天沟以及路基填筑期间的临时排水工程在雨季到来之前完善。

⑥铁路路基轨道线间地表水汇集流入集水井后,通过埋设于路基内的横向排水管将水引出路堤坡脚外或排水沟、路堑侧沟内。

⑦集水井和横向排水管按设计设置。横向排水管用镀锌钢管或高强度耐压PVC 软式透水管,施工时采用对路基切槽后预埋安装管道,管道安装完成后切槽用砼封闭。

⑧集水井基础采用小型机具开挖,施工前按照测量的桩位及控制轴线放出集水井井位。开挖过程中控制好集水井的尺寸和竖直度,施工中控制超挖,超挖的部分采用与集水井井身同标号的混凝土回填。井口周围做好防排水工作,避免雨水或施工用水流入基坑内。浇筑井身混凝土前预埋横向排水管。绑扎安装集水井的钢筋时,钢筋底部采用安装混凝土预制块来控制钢筋位置。浇筑混凝土时控制混凝土的顶面标高符合设计要求。集水井盖板集中预制,井盖上设置泄水孔。在集水井身混凝土达到设计强度后安装集水井盖板。

(2)防护栅栏施工

本工程区间线路两侧设防护栅栏进行封闭,车站范围设置围墙,桥梁范围设置防护栏杆。防护栅栏标准根据“通线(2012)8001”,采用钢筋混凝土防护栅栏,栅栏高度一般地段采用 1.8m 高度钢筋混凝土防护栅栏,临近城市、村镇等重点地段采用 1.8m 高度钢筋混凝土防护栅栏加 0.5m 刺丝滚笼进行防护。新建防护栅栏的制造及安装按《铁路线路防护栅栏图集》(通线〔2012〕8001(2014 年局部修订版))。

防护栅栏原则上设置于用地红线内侧 0.5m,应尽可能将铁路构筑物、通信、信号设备包围其中,遇下列情况酌情调整:为了解决村民通道问题,在水塘、耕地等地形地段,栅栏走向在不影响工务、电务、供电、车辆等部门作业的前提下可视具体情况做适当调整,防护栅栏下不得有光、电缆;防护

栅栏安装应考虑行车安全,不影响正常线路维护,防护栅栏安装位置距离线路中心不得小于 4.5m。

旱桥墩身露出地面高度小于或等于 3m 的矮墩地段,线路两侧应设置防护栅栏,防护栅栏型式与相邻路基段相同,并应与相邻路基两侧防护栅栏顺接,沿线路纵向设置于用地界内 0.5m 处,直至墩身露出地面高度大于 3m 时于桥下横向封闭。

当防护栅栏跨越地方沟渠时,在底部应用钢筋在底部进行填塞,防止小动物通过沟渠穿过防护栅栏进入铁路区间。

防护栅栏走向应顺直,在横断面变化处应以直角过渡(除个别地形困难的桥梁处所),埋设高度应基本一致,顶线应保持平直,施工前应平整场地,应保证至少每 10m 左右为一平台,通过设置错台过渡到下一平台,当栅栏设置位置为坡地或栅栏两侧地面存在高差时,应将栅栏两侧各 2m 范围内的高出部分进行清理平整,两侧地面应平齐等高且不高于栅栏下槛底部,以保证栅栏相对于两侧地面均达到设计高度。

当防护栅栏立柱埋设在软土等不良地质时,应加强基础处理,并对其进行部分清淤换填后再埋设,以确保基础稳固、牢靠;当埋设在岩石地基时,可采用钻孔进行埋设,或采用其他型式。任何型式的基础均应满足设计的要求,其余未尽事按路基相关规定执行。

防护栅栏过涵洞、桥台的封闭方式应严格按通用图的封闭方式进行。

防护栅栏原则上应设置在铁路用地界范围内的适当位置,遇有桥梁、便门和需要断开的地方,应进行端头围封。

当公路及人行通道跨越铁路时,若公路跨线桥及人行天桥两侧设有防护栅栏时,有条件时可与线路两侧的防护栅栏形成封闭圈。

防护栅栏施工注意事项

防护栅栏安装做到“严、直、齐、美”,线路封闭严实,不留有间隙;沿线路方向顺直,不忽远忽近;防护栅栏顶端与下端纵向过渡平滑整齐,不忽高忽低;要求整体效果美观,安装前应清理场地,下槛下部地面应平整,保证两侧排水不受影响,栅栏底部距离地面高度不应大于 5cm。

栅栏安装时,应对栅栏两侧地面进行平整压实,当栅栏设置位置为坡地或栅栏两侧存在高差时,应将栅栏两侧各 2m 范围内的高出部分进行平整,两侧地面应平齐等高且不高于下槛底部,保证栅栏相对于两侧地面均达到防

路基回填施工方案

路基回填施工方案 1、工程概况 本合同段桩号范围 ( K0+000-K0+077.356 ) 、(K0+290.382- K0+313.680) ,路基长度约164.4 米,宽度为16.5 米。 2施工部署 1 、机具准备:现场准备一台挖掘机、推土机、压路机、装载机2.、劳动力分配:现场安排专业施工人员现场管理、监督指导,保证施工质量。 3、施工准备 1、回填材料基地采用沙石或者沙石料,优先选用级配较好的砾类土、砂类土等粗粒土回填,采用其他类土填料,必须保证液限小于50% ,塑性指数小于26 ,有机含量小于5%,若风化岩石及浸水后不易崩解的岩石等。 2.、压实机械 18 吨压路机 3、回填厚度每层不得高于30cm 。 4.在回填前要做击实实验,确定最小干密度等技术指标。 5、土方回填准备将基底的杂草、有机物、淤泥清除完毕后,请监理部门验收。监理验收合格后,运用夯实机夯实,验收合格后,超好基底深度,以控制回 填深度。 4、土方回填 1、回填顺序 压实度实验T控制测量T摊铺T碾压

2、回填土含水量控制回填料不易过干,过湿。过干要预先洒水,过湿要 翻松、晾干处理。 3、回填方法在进行回填前要对路基的中线、边线进行恢复,以满足设计 要求; 达到设计要求尺寸后及监理部门对基底检验合格后,在进行平铺、平摊,控制好摊铺厚度。 摊铺完毕后,进行碾压,碾压时要先从两边向道路中线碾压,再进行整体碾压,在压路机不能碾压的部位,要用人工进行碾压。每层碾压后都要进行击实实验和检验压实度、恢复中边桩、向监理部门报检。 4,排水处理边坡上设置排水沟,设置一定的横坡度,保证雨水能及时排除。 5、质量控制严格控制土的质量,回填料中不的有树根、草皮、垃圾物 等,雨天 要进行晾干处理,满足施工条件后,再进行施工。 6、安全文明施工措施 1、施工人员要进行安全教育,进入施工现场必须戴安全帽,禁止酒后进入工地。 2、施工作业人员文明施工,不得随意乱丢施工材料、建筑垃圾。 3 、大型机械行走距离边坡不得小于3 米。 4、非施工人员禁止进入施工现场。 5、严格登记制度,规范上、下班时间,规范施工

土方回填施工方案模板

土方回填施工方案

土方回填施工方案 一、工程简介 二、土方回填前的准备 1、回填料的确定本工程回填料主要利用本工程开挖料, 工程师认为不合格的填筑料一律不得使用。 2、标准击实试验土方回填料确定后, 项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样, 抽取的土样应具有代表性, 各个土层和性状的土都应包括。土样抽取后送工地实验室做标准击实试验, 确定最优含水率下的最大干密度。经过实验作出土方回填料的最优含水率为16.8%, 最大干密度为 1.71g/cm3。根据合同技术条款回填土压实度D≥90%的要求, 确定出施工中控制的最小干密度为1.71g/cm3×90%=1.54g/cm3, 再查”含水量与干密度曲线图”确定合格干密度下的含水率区间为11%-24%。 3、现场碾压试验标准击实试验完成后, 即在施工现场安排碾压试验, 碾压试验的目的: ( 1) 、核查土料压实后是否能够达到设计压实干密度值; ( 2) 、

核查压实机具的性能是否满足施工要求; ( 3) 、选定合理的施工压实参数: 铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数; ( 4) 、确定有关质量控制的技术要求和检测方法。碾压试验在标定的四个回填区域分别进行, 不同的回填区域采用不同的压实机具: 蛙夯夯实遍数从4遍开始用环刀法抽取试样, 测定干密度值, 达不到要求再夯实6遍、8遍测定直到合格; 履带式推土机从第6遍开始测定, 然后测定8遍、 10遍, 最后经过测定确定合适的碾压遍数、铺土厚度、土块限制粒径等参数。 4、施工前技术交底土方回填前, 由技术部向作业班组质检员进行详细的技术交底, 将回填区域的划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。 三、施工部署本工程回填按箱涵的施工顺序进行, 为适应主体建筑物的施工及满足建筑物回填需要达到的条件, 按每210m左右为一填筑段, 其填筑速度与建筑物施工速度相匹配, 回填作业连续进行。土方回填时, 采取两种方案进行, 即堆土区一侧采用大型推土机送土到基坑, 另一侧采用挖掘机装土, 自卸汽车从一端绕运到位, 做到两侧同时回填均匀上升。当土回填到箱涵顶部1m后( 即▽1.70) , 均采用大型推土机推土到位。 四、施工方法和程序1施工程序:

大堤的施工方案

大堤的施工程序为: 测量放样→抛石棱体→土方开挖→堤基开挖、堤基处理→铺料→压实→刨毛并洒水(需要的话)→填筑设计高程→坡面修整 4.1.2土方开挖 4.1.2.1测量放线 施工中,严格按照规范和设计要求操作。在接到监理工程师交桩指令后,认真做好交桩和资料交接记录,组织专业测量技术人员认真制定测量方案和工艺,并做好测量设备仪器及人员的准备。依照制定的测量方案,对角点桩、转点桩及导线点桩、中桩、建筑物起点桩、终点桩,使用水准仪及全站仪进行复核、验桩,对重要的标桩进行栓桩,所栓桩应不受施工影响,并予以醒目标识,且加以认真保护,作为施工全过程中测量复线的依据。在施工中要经常组织测量人员进行复核,确保堤线型的正确,直至工程竣工验收。 测量记录及内业计算所构成测量成果,报送监理工程师进行核验审批,经审批的测量成果,须打印册,分发给施工技术人员使用。 为便于施工和控制堤、河土方的开挖和填筑以及堤主体建筑物结构的高程控制,利用给定的水准高程控制点采用闭合水准测量(或附合水准测量)的方法,加密设临时水准桩,临时水准桩在方木桩项部钉铁丁,四周护以混凝土埋设在便于施工和利于保护的位臵上,编号并做好标记。 根据给定的各控制点进行加密测设控制,反复校核无误并满足精度要求后,进行测量放线和高程控制测量,定出堤、河轴线、开口边线。同时按要求将控制网资料报监理工程师审批。每完成一个开挖段应及时进行轴线、断面和高程复测,以确保不超挖和欠挖。 4.1.2.2土方开挖 开挖时自上而下,按图纸指定的边坡坡率进行分层开挖。土方地段的挖方堤身施工标高,应考虑因压实而产生的下沉量,其值由试验确定。取土时进行分层开挖,形成的土坑应设臵一定的坡面,以防积水影响土源质量,同时在坡面的低侧,设臵排水沟,随时排除积水,土坑内不容许留臵散土。 开挖前应对表层的树木、树根、草皮、灌木等不适宜材料进行清除,开挖中应保证边坡的稳定,排水畅通。开挖不得有碍周围地区的自然排水,也不得增加对天然排水系统的冲刷,防止水土流失。 取土和运输过程中不得损害自然环境和原有道路,对运输便道应经常加以维护,确保畅通。 4.1.2.3边坡整修 堤、河边坡拟采用挖掘机与人工配合整修,挖掘机粗清,人工挖除土保护层,挖掘机清运出边坡。挖掘机整修时严禁扰动渠道边坡建基面,对已扰动的部位应分层碾压夯实。再人工按设计高程、断面,拉线控制清坡,以保证坡面平顺,无鼓肚或凹陷、尖角或土棱,并符合设计要求。 4.1.2.4堤基表土的清除及开挖 表土系指包含细根须、草木植物、覆盖草等的表层有机质土壤,我们将根据合同要求的深度清除表土,并运至指定弃碴场堆放。同时,表土剥离的范围在大堤轮廓线外延伸50cm,在此剥离范围外的表土不得扰动。土方开挖将按设计要求严格执行,表土清除深度要求不小于30cm,填方区堤坡采用人工开挖挖成设计阶梯状,以利于新老土的结合;表土的清除及开挖采用2台59KW推土机平行推,推土机切土时要根据土质的情况,尽量采用最大切土深度在最短距离(6~10m)内完成,以便缩短低速运行时间,提高工效,然后直接推运至堤外集料,再由1m3反铲挖装,8t自卸汽车运至指定弃碴场弃料。对于局部推土机达不到的地方辅以人工清除,直至验收合格为止。 4.1.2.5料场规划与开采 a.料场复查与规划 料场开挖前应对料场进行复查与规划。对经监理单位批准指定的料场进行

路基填筑试验段施工方案 (1)

路基填筑试验段施工方案 一、概述 (一)土方工程概要 **高速公路威信,主线起点桩号为K**+**,终点桩号K**+**,长公里。本标段所在自然区划分V3,沿线地貌类型较为复杂。 我项目部计划在K+~K+段进行路基填筑试验段施工,实验段全长m,平均填土高度为m。 (二)试验段的选取 该段m具有通段代表性,通过试验段施工进行施工优化组织,机械合理配置,确定并提出标准施工的方法和合理的技术参数,用以指导大面积施工。 具体项目如下: 1、确定合适的使用材料 2、确定材料的松铺系数 3、确定标准施工方法 (1)填前处理方案 1)确定填料最佳含水量的控制方法 2)确定整平、整型的合适机具和方法 3)确定压实机械的选择和组合,压实的顺序、速度和遍数 4)确定挖土、运输、整平和碾压机械的合理组合 5)确定压实度的检测方法 6)确定作业队(组)的人员组成和分工,画出施工和质量管理框图 4、确定每一作业段的合适长度或面积 5、确定每次铺筑的松铺及压实厚度 二、试验段施工方案

(一)试验段位置 拟在K+ ~K+ 段做路基填筑试验段,长度m,该段位于昆明路延伸段上,平均填土高度在m。 (二)路基填料选择 该段路基填筑料,主要是调用路堑挖方作为填料。试验段所用的填料应按《公路土工试验规程》做好原材料试验检测(各种原材料必须符合设计及规范要求) (三)机械的选型和配套 主要机械设备配备如下: 表1: 项目部成立路基填筑首件工程施工领导小组,由项目总工程师**担任组长,副总工程师**、工程部长**为副组长, 组员有路基主管工程师、 安质部长**、质检工程师**、测量工程师**、试验工程师**、队长等。施工现场管理人员组成和分工如下: 现场施工负责人:

土方填筑施工方案

土方填筑施工方案 土方回填施工过程如下: 土方填筑工序图 (1)施工测量控制 首先按建设单位和监理单位提供的基本控制点,基准点水准点以及段面资料,进行实地复核,将复核资料和数据提交监理机构共同核定后,建立相应的施工测量控制网,包括测量基本控制点,基线永久埋石,标架和水准点,使之容易通视并不易破坏,同时加强保护和经常的校核工作。 (2)施工放样 边界线在设计边线外30㎝,施工填土控制高程按现场加高厚度的5%到7%超高,使之沉降后,高程仍能符合设计要求,每100m作为一个控制单元,其间每50M加桩复核。 (3)清基 ①清基为料场清基和填土场清基。 ②清基应将基面表层不合格土、杂物等清除干净,其边界应在设计基面边线外。表面的淤泥、腐殖土、泥炭土等不合格土和树木、草

皮、树根、乱石、腐质物、等必须清除。清除深度一般为20—30cm。 ③按设计文件要求在清基后进行平整压实,并将开挖线以下的树根、垃圾、坟墓、古河道、坑塘、房基、等全部清除,并按施工图纸和监理指示回填密度。回填中做好排水工作,保持干场作业。对发现的冒水砂等情况应报建设、设计单位并采取措施加以处理。 ④开挖中清除的弃土、废物、废渣等,应按监理指示运至指定场地堆放。清基中发现的化石和文物,应采取合理的保护措施,并在2小时内通知监理机构、发包人和有关部门。 ⑤对于地质条件较复杂的地基,如冻结地基、软弱地基(包括软粘土、淤泥、泥炭土等)、透水地基、多层地基及岩石地基等,按有关规范要求进行防渗处理,并应通过现场试验取得有关技术参数。 (4)土方填筑 ①土料铺填 填筑开工前,先进行碾压试验,验证土或砂、砾料的压实质量能否达到设计干密度或设计相对密度。根据试验结果监理机构共同研究确定施工压实参数,包括铺土厚度、含水量的适宜范围、碾压机械类型及重量、压实遍数、压实方法等。如试验时质量达不到设计要求,应会同监理机构和设计单位共同商议解决办法。铺料作业应从最低处开始,按水平层次进行,不得顺坡铺填。铺料时踩层控制在30㎝,土块粒径小于8㎝,测量放样后挂线施工,边线在设计边线外30㎝。作业面应分层统一铺土、统一碾压,严禁出现界沟。并配备人员或平土机具参与整平作业,严禁出现界沟。

土方(卵石)回填施工方案

土方(卵石)回填 1、土方填筑的施工程序及施工方法说明: 清基→测量放线→基底碾压→填料试验→分层填筑→摊铺平整→洒水碾压→夯实→密度检测→刷坡、修整→验收。 1.1坝体的土方填筑:坝体填筑前应先进行清基处理,清基完毕后进行测量放线、坝体土方填筑工作。 1.1.1清基工作内容:清除渠基处的树木、杂草,清基范围设计最大填筑坡脚线每边宽出1米,厚度30cm清基以人工与机械相结合,人工主要清理树木、杂草,机械将清除的弃料运至指定地点范围内堆放。 1.1.2土方填筑:在指定料场取土进行土方填筑,取土前先进行清基筑所需土方采用挖掘机装、自卸车运和推土机推运并推平,渠道用凸块碾和人工配合小型夯实机械压实;道路用18T振动碾进行碾压。土方填筑压实分层进行填筑碾压,每层填筑压实厚度不超过20cm,当每填筑层碾压经检验合格后进行下一填筑时,铺土前应对已压实的填筑层表面进行5-10cm的刨毛处理,并洒水湿润保证新填筑土层与已压实的填筑层的结合,确保整个填筑体的填筑质量。压实采用动、静结合进、退错距法的压实方法,并采用平板振动夯、手扶振动夯对坡角及机械不易碾压部位进行人工辅助夯实。 1.1.3土方填筑将根据我公司多年施工经验总结的土方填筑施工方法组织施工,即将整个施工过程划分为“三个阶段”“四个区段”“八个流程”。 三个阶段:准备阶段→施工阶段→竣工阶段。 四个区段:填筑区→平整区→碾压区→检验区。 八个流程:施工准备→基地处理→分层填筑→洒水→摊铺平整→

机械碾压→检验签证→整修。 1.1.4土方填筑试验:为了确定土方填筑的各项施工参数,如填筑厚度,碾压遍数,回填土的含水率,干容重等,必须先进行试验段的施工。 试验段施工前,先按规范和标准要求做好土方填筑料的颗粒分析,液限,塑限、塑性指数,有机质含量等试验。并采用重型击实法确定土的最大干容重和最佳含水量。根据实验给定的最大干容重最佳含水量制订试验段的施工布置、施工方法、施工机械选型、劳动力组合、材料供应、进度安排、安全措施等,同时向操作人员进行技术交底。试验段开始后详细记录各项试验的有关数据,并将最后选定的土层松铺厚度、碾压遍数、土壤的最佳含水量等参数和施工工艺、机械配置等报监理工程师审批,严格按监理工程师批准的土方填筑工艺组织施工。 1.1.5土方填筑的技术措施要求:土方填筑施工应从最低处开始,采用分段分层水平上升,不得顺坡铺填,接槎采用台阶式,铺土宽度以每边超出设计边线30cm为宜或根据试验确定,作业面统一铺盖,统一碾压,严禁出现沟界。根据本工程情况将渠道工程分为三个施工段每段约1000m。 1.1.6碾压机械的行走方向应平行于渠道轴线,相临作业面碾迹搭接宽度:平行纵轴线方向不小于0.5m,垂直轴线方向不应小于1m,机械碾压不到的部位应辅以夯具(人工或小型机械)采用连环套打法夯实,夯迹双向套压,夯迹搭压宽度不小于1/3夯径。 1.1.7压实体不得出现松土、弹簧土、剪切破坏、光面等不良现象,相临作业面宜均衡上升,以减少施工缝。 1.1.8斜坡结合面上应随填筑面上升进行削坡直至合格层,压实时应跨缝搭接碾压,搭压宽度不于3m,填筑压实要求压实干容重不小于实验确定的干容重

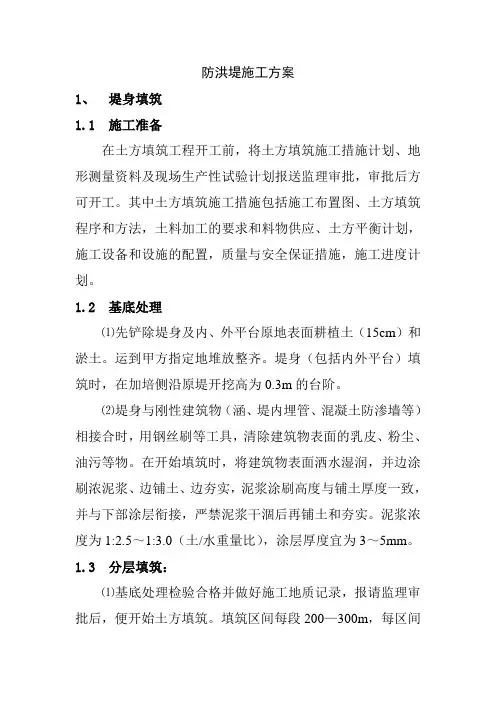

防洪堤施工方案
