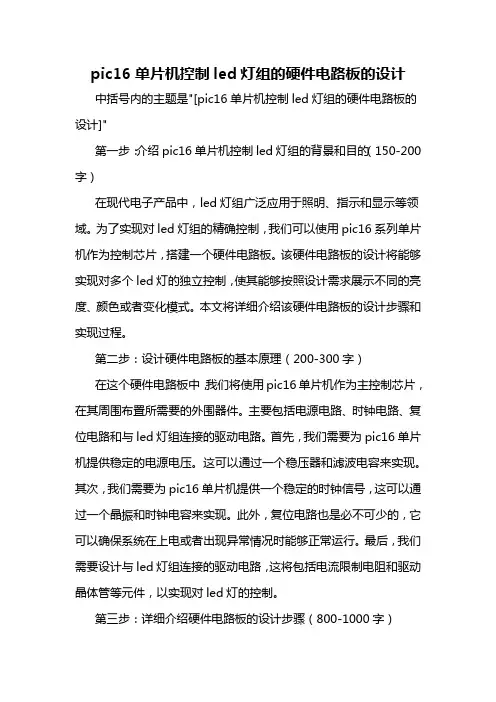

pic16单片机控制led灯组的硬件电路板的设计
pic16单片机控制led灯组的硬件电路板的设计中括号内的主题是"[pic16单片机控制led灯组的硬件电路板的设计]"第一步：介绍pic16单片机控制led灯组的背景和目的（150-200字）在现代电子产品中，led灯组广泛应用于照明、指示和显示等领域。
为了实现对led灯组的精确控制，我们可以使用pic16系列单片机作为控制芯片，搭建一个硬件电路板。
该硬件电路板的设计将能够实现对多个led灯的独立控制，使其能够按照设计需求展示不同的亮度、颜色或者变化模式。
本文将详细介绍该硬件电路板的设计步骤和实现过程。
第二步：设计硬件电路板的基本原理（200-300字）在这个硬件电路板中，我们将使用pic16单片机作为主控制芯片，在其周围布置所需要的外围器件。
主要包括电源电路、时钟电路、复位电路和与led灯组连接的驱动电路。
首先，我们需要为pic16单片机提供稳定的电源电压。
这可以通过一个稳压器和滤波电容来实现。
其次，我们需要为pic16单片机提供一个稳定的时钟信号，这可以通过一个晶振和时钟电容来实现。
此外，复位电路也是必不可少的，它可以确保系统在上电或者出现异常情况时能够正常运行。
最后，我们需要设计与led灯组连接的驱动电路，这将包括电流限制电阻和驱动晶体管等元件，以实现对led灯的控制。
第三步：详细介绍硬件电路板的设计步骤（800-1000字）设计这个硬件电路板的第一步是确定需要控制的led灯的数量。
这将决定我们使用的pic16单片机的引脚数量。
然后，我们需要根据实际需求确定led灯的工作电压和电流。
这将决定我们选择的驱动电路的参数和元件。
接下来，我们可以绘制整个硬件电路板的原理图。
在原理图中，我们需要包括pic16单片机、外部晶振、稳压器、电池或者直流电源、电流限制电阻、驱动晶体管和led灯等元件。
绘制完成后，我们需要进行电路板的布局设计和走线。
这将决定整个电路板的大小和连接方式。
完成布局设计后，我们需要制作电路板的成板图文件。
《PIC16系列单片机C程序设计与proteus仿真》学习之8--FLASH_ROM的读写
//877A的程序存储器FLASH_ROM的读/写，写操作要求一次性写入4个字，其地址要连续，且地址最低位必须依次为0b00,0b01,0b10,0b11//并且要求芯片的配置位的写使能在相应的程序中允许写//FLASH_ROM的读、写宏定义调用格式如下：FLASH_WRITE(addr,value);unsigned int FLASH_READ(addr);//宏定义FLASH_READ将读出的FLASH_ROM中指定单元的内容以无符号的整形值返回，addr范围0x0000~0x1FFF, value值范围0x0000~0x3FFF注意：由于程序存储器是14位，因此读出的结果必须是整型，而不能为字符型。
#include<pic.h>__CONFIG(0X3F39);main(void){char aa;unsigned int bb;bb=FLASH_READ(0X74D);FLASH_WRITE(0X50,0X30F0);FLASH_WRITE(0X51,0X0084);FLASH_WRITE(0X52,0X3005);FLASH_WRITE(0X53,0X0086);while(EEIF==0);NOP();while(1);}在程序存储器用DW方式存取数据：#include<pic.h>__CONFIG(0X3F39);extern const LLL;main(void){unsigned int x,y;unsigned char i;x=&LLL; //得到汇编定义的标号LLL值，即标号的PC地址for(i=0;i<8;i++){y=FLASH_READ(x+i); //根据i的值读取DW定义的程序存储器的数据}while(1);}# asm_LLLDW 0X1000,0X1100,0X1110,0X1111,0X2000,0X2200,0X2220,0X2222#endasm。
单片机的C语言程序设计与应用——基于Proteus仿真(第2版)
单片机的C语言程序设计与应用——基于Proteus仿真(第2版)单片机的C语言程序设计与应用——基于Proteus仿真(第2版)单片机的C语言程序设计是嵌入式系统开发的基础，也是现代电子产品设计中不可或缺的重要环节。
借助Proteus仿真软件，可以更加方便、快捷地进行单片机程序的开发与调试。
本文将介绍单片机的C语言程序设计与应用，以及如何在Proteus仿真环境中进行程序的调试。
一、单片机的C语言程序设计基础C语言是一种高级编程语言，被广泛应用于单片机程序设计中。
在进行单片机的C语言程序设计之前，我们需要掌握一些基本概念和常用语法。
1. 数据类型与变量在C语言中，需要首先定义所使用的数据类型和变量。
常见的数据类型包括整型、浮点型、字符型等。
通过定义变量，并为其分配内存空间，我们可以在程序中存储和处理数据。
2. 控制语句与循环结构控制语句可以用来控制程序的执行流程和逻辑。
常见的控制语句包括条件语句（如if-else语句）、选择语句（如switch语句）等。
循环结构可以用来重复执行一段代码，提高程序的效率。
3. 函数与库函数函数是C语言程序的基本模块，可以封装一段特定的功能。
通过自定义函数和调用库函数，我们可以实现各种功能的组合与调用。
二、Proteus仿真环境的使用Proteus是一款强大的电子设计自动化软件，常用于单片机程序的仿真和调试。
在进行单片机的C语言程序设计时，我们可以借助Proteus 提供的仿真环境进行代码的调试和性能分析。
1. 新建项目与配置在Proteus中，首先需要新建一个项目，并配置所使用的单片机型号和外部电路等。
通过添加合适的元件和连接引脚，可以搭建出一个完整的单片机电路。
2. 编写C语言代码在Proteus的项目中，可以添加一个“C源文件”来编写自己的C语言代码。
通过编写代码，可以实现所需的功能和逻辑。
在编写代码时，需要注意与所使用的单片机型号和引脚连接的兼容性。
3. 仿真与调试在编写完C语言代码后，我们可以进行仿真和调试。
Proteus仿真PIC的C语言程序
Proteus仿真PIC的C语言程序目录PICC开发环境配置 (1)使用USART同步发送数据 (5)使用MSSP模块的SPI模式扩展接口 (8)ADC模块应用示例 (12)TMR0计数器 (16)TMR1时钟（使用内部时钟） (21)TMR1时钟（使用外部晶振） (25)TMR2中断产生方波 (29)CCP输出比较模式应用 (33)CCP捕捉模式应用 (38)PICC开发环境配置2009年5月2日目前已有2,086人读过本文阅读评论发表评论在前面的一段时间里，ANY电子使用Proteus软件带你一起学习了PIC单片机的汇编语言程序的书写。
但是目前在单片机的应用开发中，绝大部分的应用都是使用C语言程序实现。
所以，在学习汇编语言熟悉了PIC单片机的基本结构之后，我们就需要面对一个单片机开发的重要问题：使用C语言开发应用。
在下面的一段时间里，我们将通过一个个具体的实例，一点点逐一向你介绍如何使用PIC 单片机的C语言在PIC的C语言环境里开发C语言程序。
需要注意的是，因为PICC开发工具应用更为广泛，所以在这里，我们将使用PICC开发工具，而不是PIC官方的C语言开发工具。
事实上，PICC开发工具其实更像PIC官方MPLAB集成开发环境的一个插件，所有关于PICC开发PIC单片机C语言程序的使用几乎都是在MPLAB中进行的；PICC没有自己独立的界面和环境。
PICC开发工具是由Hi-tech公司开发推出的，其官方网站地址是：/。
目前在中国大陆，作为学习和科研之用，可以使用其简易版本，或者是面向教育用户的版本；除此之外，你还可以在网上搜索并下载网友提供的各种破解版本。
不过需要说明的是，使用这些版本只可用来学习和科研，如果移作它用，请购买正式版本；否则，由此造成的一切后果，ANY电子不负任何责任。
安装好PICC开发工具（ANY电子安装的是9.60版本）之后，就可以打开MPLAB集成开发环境对开发语言进行配置了。
《PIC16系列单片机C程序设计与proteus仿真》学习之3---用TMR0对外部计数作为按键
//用TMR0对外部计数作为按键，每按一下，LED闪亮//为了让RA4按键产生中断，则设置TMR0为外部计数，下降沿计数，预分频比为1:1，并将初值设置为0xFF，//这样只要一有按键，就产生中断，进入中断后，必须把TMR0重新赋值0xFF，这样下次一按键才能进入中断。
//RA4引脚的接一上拉电阻是必须的#include<pic.h>#include"DELAY.h"//把DELAY函数放在头文件中。
__CONFIG(0x3f71);//配置为设定：XT,WDT,off等#define LED RB1char A; //全局变量，保存LED状态void interrupt ISR(void);void DELAY(unsigned int);void main(void){TRISB1=0; //设RB1为输出，其余B口未设置，采用上电默认值，均为输入OPTION=0B00111000;//TMR0对外部脉冲计数，下降沿计数，预分频给WDT,则TMR0分频比为1:1INTCON=0B10100000;//允许TMR0溢出中断TMR0=0xFF;//TMR0赋初值LED=1;A=1;while(1);//原地等待}void interrupt ISR(void){if(T0IF==1){DELAY(30);//防抖，延时30MST0IF=0;TMR0=0xFF;//TMR0赋初值，必须！！！if(A==1){A=0;LED=0;}else{A=1;LED=1;}}}DELAY.h头文件中的内容：void DELAY(unsigned int n){unsigned int j;char k;for(j=0;j<n;j++)for(k=246;k>0;k--) NOP();}PROTUES如下：若当按下按键后，LED灭，此时示波器波形为：可以看出每一格代表20MS，未按键时，RA4（蓝线）处于高电平，TMR0=0xFF，按下S1后，RA4从高变低，TMR0计数值加1，马上溢出进入中断，延时120ms（书上说是30ms，我想是执行了赋初值语句、IF语句等需要耗费一定时间）后让RB1（黄线）电平翻转。

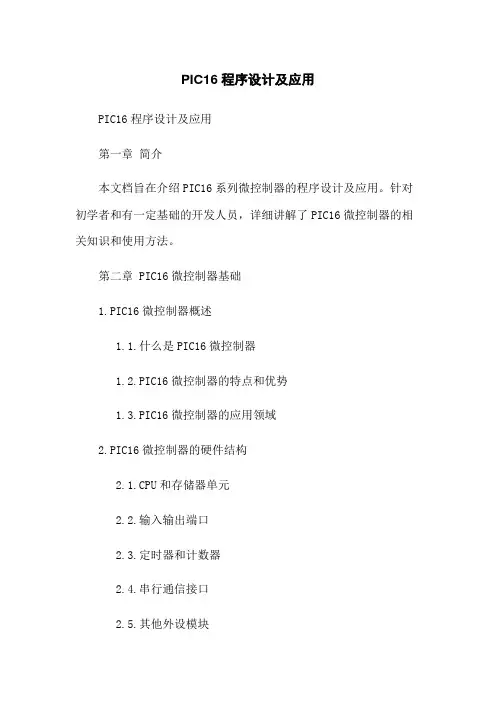

PIC16程序设计及应用
PIC16程序设计及应用PIC16程序设计及应用第一章简介本文档旨在介绍PIC16系列微控制器的程序设计及应用。
针对初学者和有一定基础的开发人员，详细讲解了PIC16微控制器的相关知识和使用方法。
第二章 PIC16微控制器基础1.PIC16微控制器概述1.1.什么是PIC16微控制器1.2.PIC16微控制器的特点和优势1.3.PIC16微控制器的应用领域2.PIC16微控制器的硬件结构2.1.CPU和存储器单元2.2.输入输出端口2.3.定时器和计数器2.4.串行通信接口2.5.其他外设模块3.PIC16微控制器的指令集3.1.指令的格式和操作类型3.2.常用指令的详细介绍3.3.寄存器和存储器的访问方法第三章 PIC16程序设计基础1.开发环境搭建1.1.编程工具的选择1.2.编程环境的配置2.PIC16程序结构和编写规范2.1.基本程序框架和流程2.2.常用编程指导原则3.输入输出操作3.1.数字输入输出3.2.模拟输入输出3.3.中断输入输出4.定时器和计数器的应用4.1.延时功能的实现4.2.定时器中断的使用4.3.计数器的应用案例5.串行通信接口的使用5.1.串口通信的原理和标准5.2.串口通信的配置和编程6.其他外设模块的应用6.1.脉宽调制模块（PWM）6.2.电源管理6.3.LCD显示控制第四章 PIC16程序的调试和优化1.调试方法和工具1.1.硬件调试工具1.2.软件调试工具2.程序优化技巧2.1.代码效率的优化2.2.内存使用的优化附件：________本文档涉及的附件包括：________1.示例代码2.应用案例3.参考资料法律名词及注释：________1.版权：________指宪法或法律规定的对作品的独占权利，包括复制、发行、展览、表演、广播、改编等权利。
2.商标：________指用于标识商品和服务来源的标志，如商号、商品名称、服务名称、包装等。
pic16 c语言实例
pic16 c语言实例摘要：1.PIC16 单片机简介2.C 语言编程基础3.PIC16 C 语言编程实例详解4.总结正文：【1.PIC16 单片机简介】PIC16 系列单片机是由美国Microchip 公司推出的一款16 位微控制器（Microcontroller Unit, MCU）。
它具有高性能、低功耗、成本低的特点，广泛应用于嵌入式系统、自动控制、智能家居等领域。
【2.C 语言编程基础】C 语言是一种通用的高级程序设计语言，广泛应用于各种领域，如操作系统、嵌入式系统、游戏开发等。
C 语言的特点是语法简洁、执行效率高、跨平台等。
【3.PIC16 C 语言编程实例详解】以PIC16F877A 单片机为例，这是一个常见的PIC16 系列单片机型号。
下面是一个简单的PIC16 C 语言编程实例：```c#include <reg52.h> // 包含头文件，定义了PIC16F877A 单片机的寄存器sbit led = P1^0; // 定义一个名为led 的位变量，对应P1.0 端口，用于控制LED 灯的开关void delay(unsigned int ms) // 延时函数{unsigned int i, j;for (i = ms; i > 0; i--)for (j = 114; j > 0; j--);}void main(){while (1) // 无限循环{led = 0; // LED 灯熄灭delay(500); // 延时500msled = 1; // LED 灯点亮delay(500); // 延时500ms}}```这个例子中，我们首先引入了PIC16F877A 单片机的寄存器定义头文件，然后定义了一个位变量led，用于控制P1.0 端口的LED 灯的开关。
接着，我们编写了一个延时函数，用于控制程序的执行速度。
最后，在主函数中，我们使用一个无限循环，通过切换LED 灯的状态，实现了一个简单的闪烁效果。
PIC16程序设计及应用简版
PIC16程序设计及应用PIC16程序设计及应用简介PIC16（Peripheral Interface Controller）是一种微控制器，由美国Microchip公司推出。
它采用RISC架构，具有较低的功耗、高速执行、丰富的外设等特点。
PIC16系列微控制器常应用于各种嵌入式系统中，例如家电控制、汽车电子、安防设备等领域。
本文档将介绍PIC16程序设计的基本概念及应用。
PIC16架构概述PIC16微控制器采用Harvard结构，具有独立的程序存储器和数据存储器。
它采用8位指令集，具有128个字节的RAM和4KB的闪存。
PIC16还拥有多种外设，例如定时器、串口通信接口、模拟比较器等。
PIC16程序设计基础1. 开发环境搭建要进行PIC16程序设计，首先需要安装PIC16开发环境。
Microchip官方提供了一款集成开发环境MPLAB X，可以用于编写、调试和PIC16程序。
安装完成后，还需要配合相应型号的编程器才能对PIC16进行编程。
2. 编写第一个程序下面将介绍一个简单的PIC16程序示例。
首先，我们需要创建一个新的源文件并命名为`mn.c`。
```cinclude <xc.h>void mn(void) {TRISBbits.TRISB0 = 0; // 将RB0引脚设置为输出模式 while (1) {TB0 = 1; // 将RB0引脚输出高电平__delay_ms(1000); // 延时1秒TB0 = 0; // 将RB0引脚输出低电平__delay_ms(1000); // 延时1秒}}```上述程序使用了XC8编译器提供的部分库函数。
首先，我们将RB0引脚设为输出模式，并在一个无限循环中不断将RB0引脚输出高低电平。
3. 编译和程序编译PIC16程序可通过MPLAB X提供的编译器进行，具体方法如下：1. 打开MPLAB X并创建一个新的项目。
2. 将前面编写的`mn.c`文件添加到项目中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/**用TMR0延时中断，产生脉冲**/
/**
设定时器TMR0延时10MS,8位pic单片机晶振4MHZ，则指令周期Tcy=1us，计算如下：1.设预分频比为K，则256*K*Tcy=10_000us，得K=39.06，要取大于此值的最小分频比，即K=64
2.计算延时常数X,（256-X）*64*Tcy=10_000us，得X=99.75，四舍五入取整，得X=100. */
#include<pic.h>
__CONFIG(0x3f71);
#define LED RB0
#define T0_10MS 100 //定义TMR0延时10MS的时间常数
char A;
void interrupt ISR(void);
void main(void)
{
RISB0=0; //设定RB0位输出，其余B口未设置，采用上电默认值，为输入
OPTION=0b10000101;//RBPU=1:B口上拉使能，INTEDG=0:下降沿触发，T0CS=0:对内部指令周期计数，T0SE=0:RA4/T0CKI的上升沿计数，PSA=0:预分频分配位给TMRO，PS2PS1PS0=101:TMR0比率为1:64
INTCON=0b10100000;//GIE=1:允许全局中断使能，PEIE=0:禁止外设中断使能，T0IE/TMR0IE=1:允许TMR0溢出中断使能，INTE=0:禁止INT引脚中断使能//RBIE=0:禁止RB口高4位电平变化使能，T0IF/TMR0IF=0:TMR0溢出中断标志位--未溢出
//INTF=0:未发生INT中断，RBIF=0：RB7:RB4引脚的逻辑状态未发生变化
TMR0=T0_10MS; //TMR0赋初值
LED=1;
A=1;
while(1); //原地等待
}
void interrupt ISR(void)
{
if(T0IF==1)
{
T0IF=0;
TMR0=T0_10MS;//TMR0赋初值，必须
if(A==1)
{
A=0;
LED=0;
}
else
{
A=1;
LED=1;
}
}
}
proteus如下：（已修改）
第一步：初步画好仿真图，设置好PIC参数（晶振，配置位）并运行，如下：
第二步：设置ANALOGUE ANALYSIS（我们主要看RB0的模拟电压情况），设置方法如下：
1.右击---Edit Graph---起始时间50m，终止时间150m---OK
2.右击---Add Traces---Name为RB0，Probe P1为RB0---OK
3.右击---Edit Graph---Set Y-scales---若此时显示为灰色不可输入状态，那就点确定，会弹出一个窗口“Resimulate?”，点击确定，方波图就出来了，不过默认是0~5V，你现在就可以重新修改Y-scales，如下图：
先打勾“Lock values”,在设置Min -1，Max 6----Ok----又会弹出“resimulate?”,确定即可。
最后效果图为：
示波器图为：
若示波器不小心X掉了，可以在运行的状态下（不运行不会出现该选项）通过菜单Debug---3.Digital Oscilloscope来调出来
ps：详情请参见书P117。
如有疑惑，可以互相讨论，共同进步！。
