城市道路设计说明
城市道路设计总说明
总说明书一．概述本设计为盐边县某区段城市道路设计的全线,设计任务段为K0+000～K5+413.731，全长共为5413.731m，在整个设计中包括城市道路纵横设计、路基与路面的设计、、交通工程设施设计等。
全线按城市道路主干路II级设计，设计车速为40公里/小时，本设计参照《城市道路设计手册》，中华人民共和国行业标准《城市道路设计规范》、《道路交通标志标线》、《公路沥青路面设计规范》《公路交通安全设施设计细则》及其它各种设计规范的要求而做的。
二．路线1路线平面设计：本路段给定了2个点，其中1个是起点，1个终点，当圆曲线半径大于500m时可不设缓和曲线，接着计算出平曲线要素。
2路线纵断面设计：快速路纵断面设计应符合城市竖向规划控制标高，与城市设计相协调，与环境相协调。
纵断面设计应考虑地上、地下构筑物、管线、水文、地质等条件，纵坡要均匀、缓顺，并应满足规范要求的纵坡、坡长、竖曲线指标。
三．路基设计1路基横断面布置：本设计的路基宽度19，具体断面形式为：（2+0.25+7+0.5+7+0.25+2）即为，人行道+路缘带+行车道+中间带+行车道+人行道。
人行道为3%，机动车道2%。
2路基施工时，开挖合回填均以严格按照相关规范进行。
机压实度（重型压实标准）：换填后的土路基必须密实、均匀、稳定，按重型击实标准，路面以下0-80厘米范围其压实度不小于94%，80-150厘米不小于93%，150厘米以下不小于90%，零填及路堑路床0-80范围的压实不小于94%。
3施工过程中如发现不良地质情况，应及时通知设计人员到现场处理。
四．路面及排水1.路面工程路面结构设计本工程为沥青混凝土路面，采用以下结构：洒铺透层油细粒式沥青混凝土 35 mm----------------------------------------中粒式沥青混凝土 45 mm----------------------------------------水泥稳定碎石 180 mm----------------------------------------水泥砂砾土 180 mm----------------------------------------碎石土 180 mm城市道路类型主干路（中小城市）道路分类系数 1.1 面层类型系数 1 路面结构类型系数 1路面设计弯沉值 : 35 (0.01mm)改性沥青的技术要求2.排水工程路面排水城市主干道的排水设施由街沟，雨水管，连接管和检查井等组成。
市政道路方案设计说明(市政工程(含道路、交通专业等)
某某某某某某某某某某某某某某某某某某初步设计说明1、工程概况1.1项目的地理位置项目地理位置图平阳县，隶属于浙江省温州市。
地处浙江东南沿海，陆域介于北纬27°21ˊ～27 °46ˊ、东经120°24ˊ～121°08ˊ之间，陆域面积1051平方千米，海域面积1300平方千米本项目位于温州市平阳县某某某，某某某是浙江省温州市平阳县下辖镇，地处平阳县西北部，东、东南、南、西南、西与水头镇为邻，西北与文成县平和乡接壤，北、东北与瑞安市高楼镇交界。
行政区域面积80.10平方千米。
1.2工程规模、概况本次设计某某某道路起点西接某某某，道路起点桩号K0+000，终点桩号K0+888，实施道路全长888m，现状道路红线宽度1.9~7.6米，等级参照城市支路标准，设计行车速度为20Km/h。
1.3道路现状现状某某某为周边居民出行的主要通道，沿线两侧有大量居民住房及商业用地，现状道路为水泥混凝土路面，路面破损严重，多处出现板块沉陷，脱空、开裂等路面病害，严重影响居民的正常出行及某某某的镇容镇貌。
因此本次设计对现状道路进行提升改造，并对沿线附属设施进行补充设计。
现状道路（一）现状道路（二）现状道路（三）现状道路（四）1.4 设计内容我院承担该项目的设计内容为道路工程、交通工程等。
2、设计依据2.1设计依据1、建设单位提供的电子地形图；2、相关规范及地方法规；3、本工程签订的设计合同。
2.2采用规范( 1 )《城市道路工程设计规范》（CJJ37-2012）（2016版）( 2 )《城市道路交通规划设计规范》（GB 50220-95）( 3 )《城镇道路路面设计规范》（CJJ 169-2012）( 4 )《城市道路路线设计规范》（CJJ 193-2012）( 5 )《城市道路路基设计规范》（CJJ 194-2013）( 6 )《城市道路交叉口规划规范》（GB50647-2011）( 7 )《城市道路交叉口设计规程》（CJJ152-2010）( 8 )《城市道路工程施工与质量验收规范》（CJJ 1-2008）( 9 )《城市道路交通标志和标线设置规范》（GB 51038-2015）(10)《道路交通标志和标线》（GB 5768.1.2.3-2009）(11)《道路交通标志板及支撑件》（GB/T 23827-2009）(12)《道路交通反光膜》（GB/T 18833—2012）(13)《城市道路交通设施设计规范》（GB 50688-2011）(14)《温州市市政工程设计导则》2012.09；(15)建设部发布的国家《工程建设标准强制条文》（城市建设部分 2013年版）建设部、交通部颁发的其它有关规范。

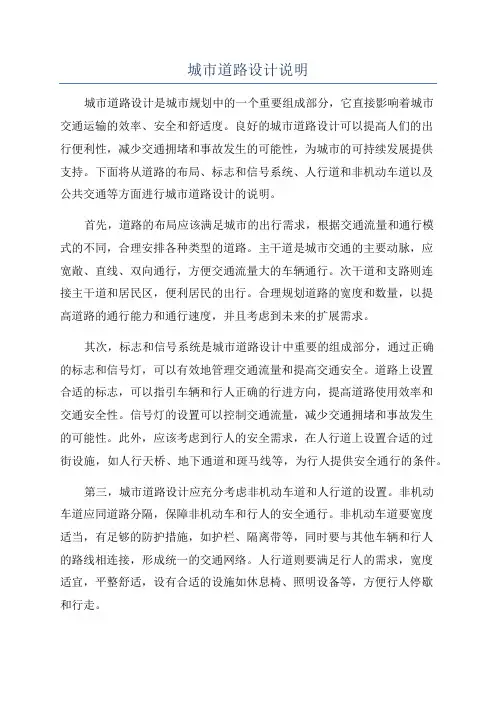

城市道路设计说明
城市道路设计说明城市道路设计是城市规划中的一个重要组成部分，它直接影响着城市交通运输的效率、安全和舒适度。
良好的城市道路设计可以提高人们的出行便利性，减少交通拥堵和事故发生的可能性，为城市的可持续发展提供支持。
下面将从道路的布局、标志和信号系统、人行道和非机动车道以及公共交通等方面进行城市道路设计的说明。
首先，道路的布局应该满足城市的出行需求，根据交通流量和通行模式的不同，合理安排各种类型的道路。
主干道是城市交通的主要动脉，应宽敞、直线、双向通行，方便交通流量大的车辆通行。
次干道和支路则连接主干道和居民区，便利居民的出行。
合理规划道路的宽度和数量，以提高道路的通行能力和通行速度，并且考虑到未来的扩展需求。
其次，标志和信号系统是城市道路设计中重要的组成部分，通过正确的标志和信号灯，可以有效地管理交通流量和提高交通安全。
道路上设置合适的标志，可以指引车辆和行人正确的行进方向，提高道路使用效率和交通安全性。
信号灯的设置可以控制交通流量，减少交通拥堵和事故发生的可能性。
此外，应该考虑到行人的安全需求，在人行道上设置合适的过街设施，如人行天桥、地下通道和斑马线等，为行人提供安全通行的条件。
第三，城市道路设计应充分考虑非机动车道和人行道的设置。
非机动车道应同道路分隔，保障非机动车和行人的安全通行。
非机动车道要宽度适当，有足够的防护措施，如护栏、隔离带等，同时要与其他车辆和行人的路线相连接，形成统一的交通网络。
人行道则要满足行人的需求，宽度适宜，平整舒适，设有合适的设施如休息椅、照明设备等，方便行人停歇和行走。
最后，城市道路设计中的一个重要方面是公共交通系统的规划和建设。
公共交通在城市出行中起到重要的作用，能够减少私家车的使用，减少交通拥堵和环境污染。
因此，城市道路设计应合理规划公交车道、公交站点和换乘设施，方便乘客的出行，并提高公共交通的效率和吸引力。
公交车道应宽敞，允许公交车优先通行，减少乘客的等待时间和行程时间。
市政道路设计说明
市政道路设计说明----78cc8ad4-715d-11ec-8993-7cb59b590d7d 道路施工图设计说明北城路是交通中心周边道路的市政工程建设项目之一。
道路位于规划交通中心北侧，靠近高速铁路客运站。
道路起点为在建北城路西段，终点为北城桥。
全长870.73米，红线宽30米。
现状裴城路为既有道路，既有路面为水泥混凝土结构，本次设计中将破除原有道路结构，按沥青混凝土路面结构新建。
道路采用城市次干道标准，断面为单块板。
道路周边地块形成于年，道路两侧分布有民用住宅区、教育机构和少量企事业单位。
基本上没有必要拆除道路红线范围内的建筑物。
本册设计内容含道路、照明、排水管线及交通工程等，本设计说明为道路部分及总体设计说明。
二、初步设计批准意见和实施（一）初步设计批复1.道路红线宽30m：4.0m人行道+2.0m绿化带+18.0m道路+2.0m绿化带+4.0m人行道。
（二）初步设计批复执行情况1.跟随回答。
三、设计依据及相应技术规范（一）设计依据（1）我院与建设单位（眉山发展（控股）有限公司）签订的设计合同（2021qt-005补1,2021.08）；（2）北城路红线图（市交通中心至永通河）（美建轩[2022]65号）；（3）《眉山市东坡大道、裴城路、红星路、环湖路东延段道路路面整治工程可行性研究报告（审定版）》深圳市市政设计研究院有限公司、2021年8月；（4）测量单位提供的实测道路横、纵断面数据；（5）我院相关设计人员现场踏勘资料；（6）初步设计批准意见和审查会议纪要；（7）眉山交通中心周边道路市政工程裴城路（永通河至双赋园（节）工程地质勘察报告；（8）眉山市公共交通客运公司关于裴城路公交港湾式停靠站设计的函（眉公交函[2021]7号）（9）其他有关资料。
（二）、技术规范（1）《城市道路工程设计规范》（cjj37-2022）（2）《城市道路与建筑无障碍设计规范》（jgj50-2001）（3）《公路工程抗震设计规范》（jtj004-89）（4）《公路沥青路面设计规范》（jtgd50-2022）（5）《公路沥青路面施工技术规范》（jtgf40-2021）（6）公路水泥混凝土路面设计规范（JTGD40-2002）（7），室外排水设计规范（GB500 14-2022）（8），建筑地基处理技术规范（JGJ79—2002）（9），建筑基础设计规范（GB507—2002）（10），道路交通标志和标志（GB57 68－2022）（11），《城市道路路面设计规范》（cjj169-2022）（12）《城市道路交叉口设计规范》（cjj152-2022）（13）《北京市废旧轮胎胶粉沥青及混合料设计与施工技术导则》，北京市道路管理局，北京路科安发（2022）912；四、技术标准及主要技术指标1.道路等级：城市次干道。
道路设计说明书
道路设计说明书一、背景介绍道路作为城市交通系统的重要组成部分，对于城市的交通流畅和居民的出行质量起着至关重要的作用。
为了满足不断增长的交通需求，提高道路安全性和舒适性，道路设计显得尤为重要。
本文档旨在为道路设计提供详细而全面的说明。
二、设计目标1. 提高道路通行能力：确保道路设计能够满足未来一段时间内交通流量的承载能力，并确保车辆之间的安全距离，防止拥堵现象的发生。
2. 提升交通安全性：设计道路时需充分考虑行人和车辆的安全，确定合理的交通流线和交通标志，降低交通事故的发生概率。
3. 提供良好行车体验：设计道路时要注重道路质量，确保道路平整、没有明显凹凸不平的地方，减少车辆的颠簸感，提高行车的舒适性。
4. 保护环境：设计道路时要注意保护周边自然环境，采取措施减少噪声与污染，确保道路与周边环境的协调共生。
三、设计要求1. 道路布局：设计应根据周边建筑、道路网络和交通需求确定合理的道路布局。
确保各个交叉口的设计符合通行规则，避免交通堵塞，提高通行效率。
2. 车道设置：根据交通流量和道路等级要求，合理设置车道数量和宽度，确保车辆的舒适行驶，提高道路运行效率。
3. 车行道与人行道划分：根据道路使用情况和交通需求，合理划分车行道和人行道的宽度，确保行人与车辆的安全通行。
4. 路侧停车位设置：根据周边建筑和居民的停车需求，合理设置路侧停车位的数量和布局，确保停车场所的充足性和通行便利性。
5. 公共交通设施：根据地区公共交通状况，合理设置公交车站等公共交通设施，提高公共交通的使用率，减少私家车出行。
6. 交通标志和标线设置：根据道路设计要求和交通规则，设置合理的交通标志和标线，引导车辆和行人正确通行，降低事故发生的风险。
7. 道路照明：确保道路照明设施的合理设置，提高夜间行车的安全性，减少事故的发生。
四、设计流程1. 背景调研：了解道路设计的背景和需要考虑的因素，如交通流量、周边环境等。
2. 需求分析：根据背景调研结果，确定道路设计的目标和要求。
道路设计说明
道路设计说明一、工程简介1、本工程为XX市顺佳·铭苑市政工程，位于大转盘东北角，丽青路北面，开发路东面。
市政道路总规划用地面积为4981.0平方米，路宽16.0米。
设计内容包括路面、路基、人行道等设计。
二、设计依扰和主要技术指标〔一〕设计依据及标准1、业主提供的顺侍铭苑规划图；2、?城市道路工程设计标准?〔CJJ 37-2021〕；3、?城市道路工程设计标准?〔CJJ169-2021〕；4、?无障碍设计标准?〔GB50763-2021〕5、?城镇道路工程施工与质量验收标准?〔CJJ1-2021〕6、其他有关道路和排水的各种国家和部颁设计标准。
〔二〕道路主要技术参数1、道路等级：城市支路；2、路面轴载标准：100KN；3、设计年限：砼道路20年；4、设计车速：30km/h三、道路平面〔一〕平面设计原那么1、道路的平面线通常由线路的几何设计元素决定，包括转弯半径、视距、坡度等，这些要素与道路的设计车速有关，而设计车速又与道路的等级，沿线用地的开放、出入口管制的程度有关。
2、规划道各项技术指标应满足国家相关设计标准的要求，保证交通设备以及街道装置的需求也必须在规划阶段一并考虑，必须确保在适当的位置有足够的空间设产交通标志、路灯等，以保证这些设施不会过分接收车辆、行人造成事故隐患。
〔二〕平面设计内容：新振路〔设计范围〕道路设计起点位于开发路与新建路交点处桩号为K0+000，坐标X=46354.386，Y=96458.986，设计道路终点位于丽青路与新建路交点处桩号为K0+307.500，坐标X=46192.583，Y=96595.341，道路全长307.5米；四、道路纵断面〔一〕纵断面设计原那么；1、道路纵断面设计依据设计标高并结合原地面高程。
2、为保证行车平安、舒适，纵坡宜缓顺，起伏不宜频繁；3、本工程所处区域地形平坦，最小纵坡满足纵向排水要求。
4、线形组合应满足行车平安、舒适，以及与沿线环境景观协调的要求，并保持平面、纵断面线形均匀，保持路面排水通畅。
道路设计说明
六、横断面设计四米、三米宽路面为单面坡坡度为1. 0%,六米宽道路为双面坡，坡度为1. 5%。
七、铺装结构1、综合工程建设阅历，经核算，四米、三米宽道路的结构层自上而下依次为：6厘米细粒式沥青混凝土AC-13 I、1厘米沥青封层、20厘米水泥稳定碎石、20 厘米厚10%石灰土（压实度293%）、15厘米6%石灰土（压实度290%）,总厚度为62厘米。
六米及六米以上宽道路的结构层自上而下依次为：6厘米厚细粒式沥青混凝土AC-13 I、1厘米沥青封层、20厘米厚水泥稳定碎石、20厘米10%石灰土（压实度293%）、15厘米厚6%石灰土（压实度290%）,总厚度为61厘米。
停车场的结构层自上而下依次为：6厘米厚草坪砖、5厘米厚中砂、15厘米厚C20混凝土、30厘米厚建筑渣土，总厚度为56厘米。
2、路面施工（1）路面基层施工前路基质量检查基层铺筑前，应对路基进行全面检查，表面平整坚实，无软弹和翻浆现象，路拱符合设计要求，排水良好，压实度、强度满意设计要求。
（2）石灰土底基层施工石灰土采纳路拌法施工，分层碾压，碾压时按路面基层施工技术法律规范的碾压方法进行碾压。
八、路面材料要求（1）石灰应采纳HI级以上石灰，并留意存放时间不宜过长，生石灰的CaO+MgO含量宜大于60%,消石灰的CaO+MgO含量宜大于50%,假如消石灰CaO+MgO含量小于30%二、设计依据1）业主的托付以及相关要求2）初步争论意见三、设计、施工与验收法律规范及标准1）《市政工程设计技术管理标准》2）《中华人民共和国工程建设标准强制性条文（城市建设部分）》3）部颁《城市道路交通规划设计法律规范》（GB50220-95）4）部颁《城市道路设计法律规范》（CJJ37-90）5）部颁《大路路基设计法律规范》（JTJ D30-2004）6）部颁《大路路基施工技术法律规范》（JTJo33-95）7）部颁《大路路面基层施工技术法律规范》（JTJO34-2000）8）《大路沥青路面设计法律规范》（JTG D50-2006）9）《道路交通标志和标线》（GB 5768-1999）10）《城市道路和建筑物无障碍设计法律规范》（JGJ 50-2001 ）四、主要技术标准1）道路等级：城市支路2）设计计算行车速度：20km∕h3）路面结构设计标准轴载：BZZ-IOOK N4）地震基本烈度：8度五、平面设计本次工程兴盛商业广场内道路设计，线形考虑接近原地面，比建筑物一层平面高程略低。
城市道路工程设计说明
城市道路工程设计说明1. 设计依据略2. 设计标准和工程验收标准2.1 主要技术规范1、《城市道路工程设计规范》CJJ 37-2012 （2016年版）；2、《城市道路路线设计规范》CJJ 193-2012；3、《城镇道路路面设计规范》CJJ 169-20124.、《城市道路路基设计规范》CJJ 194-2013；5、《公路路基设计规范》JTG D30—2015；6、《无障碍设计规范》GB50763-2012；7、《道路用抗车辙剂沥青混凝土》GB/T 29050-2012；8、《公路工程抗震规范》（JTG B02-2013）；9、《构筑物抗震设计规范》（GB50191-2012）；10、《建筑边坡工程技术规范》（50330-2013）；11、《中华人民共和国工程建设标准强制性条文（城镇建设部分）2013年版》；12、《市政公用工程设计文件编制深度规定（2013年版）》建质[2013]57号。
2.2 技术标准1、道路等级：城市支路2、设计车速：30km/h3、车道数：双向4车道4、车道宽度：3.25、3.5米5、路面结构设计荷载：BZZ—100；沥青混凝土设计年限：10年交通量达到饱和设计年限：10年6、路槽顶面土基设计回弹模量：不小于40MPa7、抗震设防：本地区抗震设防烈度为6度，道路不设防，构筑物简易设防8、停车视距：30m最小净高：机动车4.5m，非机动车3.5m。
2.3 工程施工及验收标准1、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；2、《公路路基施工技术规范》（JTG F10-2006）；3、《公路路面基层施工技术细则》（JTG/T F20-2015）；4、《公路沥青路面施工技术规范》（JTG F40-2004）。
3. 工程概况3.1 工程范围及规模略3.2 主要设计内容本工程设计内容为全线道路的平面设计、纵断面设计、横断面设计、路面结构设计、交叉口竖向设计及附属构筑物设计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一篇 综述篇第一章 工程概述一、工程背景XXX道路工程经XXX批准，由XXX筹资建设。
本工程是XXX配套道路。
由于XXX项目已启动，作为配套道路的本工程必须同步实施。
为此，加快建设本项目是十分必要和紧迫的。
二、工程范围及设计内容1．工程范围XXX道路工程共分主、次两条道路（按规划要求均为次干道，为本工程描述方便，称之为主、次干道），主干道西起洪塘中路，南至北外环路，按本次招标要求，设计全长1268.49米，道路标准断面宽36米，断面布置为：4.5米人行道＋10.5米车行道＋6米绿化带＋10.5米车行道＋4.5米人行道。
次干道西起主干道（K0+920.277），东至西外环路，全长449.26米。
路基断面同主干道，主、次干道设计车速均为40公里/小时。
2．设计内容按招标文件要求，本次投标设计需达到初步设计深度。
主要包括：道路工程，主要是平面线形、纵断面、横断面等设计。
排水工程，主要是雨、污水平、纵断面设计标高、管基等设计。
桥涵工程，主要是主干道1×20米及次干道1×13米简支梁桥各一座。
交通工程，主要是交通标志标线、交叉口平面、交叉口组织方案设计及停车站站点等设计。
其它设计，主要包括景观、附属配套道路配套设施，其中道路景观设计，主要是指道路空间景观、绿化及设施的方案设计和主要街景景点等设计。
道路配套设施主要是指沿线照明、环卫、路名牌等公共设施及人行道、无障碍等设计；施工技术、施工组织方案等设计。
3．设计总原则（1）设计符合国家有关规范、标准和强制性条文。
（2）为车辆提供安全、快速、舒适的行车条件，完善交通设施，同时具备良好的景观，体现道路的性质与功能。
（3）设置合理、完善的排水管线，为道路提供良好的排水条件。
（4）工程具备良好的经济效益、社会效益。
（5）便于实施，缩短工期。
（6）高起点、高标准的进行设计，最终达到“人、车、路、环境”四者完美结合，体现“以人为本”的设计理念。
第二章 设计依据、标准和规范一、道路性质与技术标准1．设计依据（1）XXX。
（2）XXX（4）地质勘察报告。
2．设计标准（1）道路工程设计标准XXX道路为城市次干道，路段设计行车速度为40km/h，标准横断面宽为36米。
路面结构设计年限为12年。
路面结构计算荷载为BZZ-100。
（2）排水设计标准按规划要求进行设计排放。
（3）桥梁设计标准设计荷载城-A级，人群荷载按城市桥梁人群荷载计；XXX道路桥梁规划梁底标高为2.93米；二、设计规范1、《中华人民共和国工程建设标准强制性条文（城市建设部分）》2、《城市道路设计规范》（CJJ 37-90）3、《城市桥梁设计荷载准则》（CJJ 11-93）4、《城市桥梁设计荷载标准》（CJJ 77-98）5、《室外排水设计规范》（GBJ 14-87）6、《公路路线设计规范》（JTJ 011-94）7、《公路路基设计规范》（JTJ 013-95）8、《公路沥青路面设计规范》（JTJ 014-97）9、《公路工程技术标准》（JTJ 001-97）10、《公路土工合成材料应用技术规范》（JTJ 019-98）11、《公路桥涵设计规范》（JTJ 021-89、022-85、023-85、024-85）12、《公路桥涵地基与基础设计规范》（JTJ 024-85）13、《公路桥涵施工技术规范》（JTJ 041-2000）14、《中华人民共和国道路交通管理条例》15、《道路交通标志和标线实用手册》（GB5768-1999）16、其它有关国家、地方法律、法规。
第三章 气象水文与地质条件一、地形地貌XXX道路位于XXX，沿线均属第四纪滨海淤积平原区，地形平坦开阔，地貌类型单一。
XXX道路其他区域基本上为稻田，地面高程为1.85m左右。
二、水文气象XXX属亚热带季风气候区，冬夏分明，气候特征是温和、湿润、多雨。
4-9月主要受温暖湿润的热带或赤道海洋气团控制；11月-次年3月主要受干冷的副极地或极地大陆气团控制。
区内历年平均降水量1322mm，主要为4-9月的春雨、梅雨和台风雨。
多年平均气压1014.1。
多年平均雾日30.9天，年最多雾日55天。
多年平均湿度79%。
多年平均气湿16.3℃。
三、区域稳定性本工程位于华南加里东褶皱系东北域，浙闽粤沿海燕山期火山带北段，区域构造以断裂为主要表现形式，北东向、北北东向压性、压扭性断裂及北西向张性断裂、北北西向张扭性断裂互相交织，形成区域主要构造格架。
XXX地区位于XXX——小港北东向、长兴——奉化北西向、宁海——镇海北北东向、昌化——普陀东西向等四组较大断裂的交汇处，这些断裂规模、下切深、延伸远、发展历史长，构成了XXX市区和邻区错综复杂的断裂格架。
XXX市地处我国华北地震带与东南沿海地震带之间的过渡带内，地震活动水平较低，其特点是强度小，频率低，是相对较稳定地块。
根据国标《中国地震动参数区划图》（GB18306－2001），工程场地位于地震动峰值加速度0.05g区内。
在勘探范围的15m深度以内，尚未发现易液化土层。
四、工程地质条件根据揭露的地层成因年代、岩性特征、埋藏条件及物理力学性质差异作为工程地质层组的划分依据。
由浅至深的顺序评述如下：1-2层粘土：灰黄、褐灰色，硬-软塑状，由上至下土质渐差，厚层状构造，中-高压缩性，为浅部物理力学性质相对稍好的土层。
2-1层淤泥质粘土：灰色，流塑状，厚层状构造，高压缩性，物理力学性质差。
4－1层淤泥质亚粘土：青灰色，流塑，薄层状，高压缩性，土的物理力学性质较差，约厚10米。
4－2层淤泥质粘土：灰色-青灰色，流塑，薄层状或鳞片状构造，高压缩性，土的物理力学性质差，约厚15米。
6-1层亚粘土：灰色，软塑，薄层状构造，中偏高压缩性，土的物理力学性质相对较好，厚2～3米。
勘察结果表明：1－2层淤泥质土是路基主要压缩层，该层有机质含量0.79～1.70％，6-1层土的物理力学性质好，可作为桥梁桩端持力层。
区域资料表明，天然条件下地下水对混凝土无腐蚀性。
第二篇 道路设计一、线形设计一般原则1、在尽量满足规划要求的前提下，力求线形直捷、连续、顺适，并与地形、地物相适应，与周围环境相协调。
2、根据规划和设计规范要求，确定标准横断面。
3、保证路面横向排水需要，并且不影响行车安全。
4、保证路面在衔接处高程顺畅，不影响竖向设计整体性。
与平面、纵断面协调保证景观的连续效果，并与总体规划相协调。
5、便于施工放样，便于雨、污水管线布设。
二、线形设计技术标准1、设计车速V=40km/h。
2、最小平曲线半径R=200m，超高缓和段长50米，在进入圆曲线前过渡完毕，超高值为3％，内侧加宽1米。
3、最大纵坡为1.2％，最小凸曲线半径2000米，最小凹曲线半径为4000米。
三、 路基路面设计1、地基参数选取根据地质报告，一般路段土基回弹模量E0=16Mpa，填河段土基回弹模量E0=8Mpa。
XXX地区属软土地基，为粘性土，地下水位较高，根据XXX市材料供应情况，普通路段垫层材料设计采用塘碴，为了加强基层强度和稳定性，基层材料采用水泥稳定碎石基层。
2、道路结构设计车行道结构采用：3厘米厚细粒式沥青混凝土（AC-13I型）＋4厘米厚中粒式沥青混凝土（AC-20I型）＋5厘米厚粗粒式沥青混凝土（AC-20II型）＋30厘米厚水泥稳定碎石＋50厘米厚溏渣垫层。
人行道结构采用：6厘米厚荷兰砖＋3厘米厚1:3干拌水泥沙浆＋10厘米厚水泥稳定碎石＋25厘米厚溏渣垫层。
各层设计弯沉控制值层位结构层名称车行道计算弯沉(1/100mm) AC-13I沥青砼细粒式沥青砼 37 AC-20I沥青砼中粒式沥青砼 38.5 AC-20II沥青砼粗粒式沥青砼 42 水泥稳定碎石水泥稳定碎石 220 路基塘渣 3203、结构材料说明路基填筑前，应进行场地清理，清表厚度一般20cm 为宜（若清表厚与填筑厚仍不满足最小塘渣厚要求时，清表厚度可适当加厚）。
挖除稻田、旱地种植表土，清理后进行碾压。
塘渣填筑应慢速、均匀、分层铺筑。
在一般地段，塘渣每层填筑压实厚度宜为30cm，含泥量不大于20%。
按路面平行线分层摊铺碾压，塘渣填筑总厚度一般应≥50cm。
沥青砼面层：沥青要求采用AH—70，热拌沥青混合料马歇尔实验技术指标应满足有关技术规范规定。
水泥稳定层采用水泥稳定碎石，水泥含量控制在 5.5～6％，人行道中水泥含量控制在5.0～5.5％。
4、道路结构层设计参数：道路各结构层力学指标均应满足规范要求。
5、软土地基处理措施：（1）新建道路一般路基段本工程路基填方平均填高为1米，经计算全线填方路段工后沉降量满足规范要求，一般路段在施工期内沉降基本稳定。
（2）填河段路段处理本工程建议采用土工格栅及用嵌挤型级配回填材料的办法处理填河段湿软地基以提高地基的承载力，减少后期的沉降量。
（3）桥头段路段处理为避免由于路基沉降而引起路桥衔接处的错台现象发生，本次设计在桥头两端各设现浇半拱式弧形搭板，使路堤与桥台平顺连接，搭板长度根据填土高度为5米。
拱形搭板实现桥台与道路的无缝连接，较好地解决了桥头跳车问题。
（3）其他处理中央绿化中设置盲沟，每隔一段距离将水引入路基边集水井内，防止雨水渗入路基。
第三篇 排水工程一、雨水管道设计方法1、根据排水区域分析，确定分区排水原则，充分利用1号桥和2号桥以及XXX 道路西侧河道，做为排水出口。
地面道路部分采用雨水篦收集降水，管道排水方式；跨线桥部分采用桥面泄水孔集水，桥侧挂管排入绿化中管道的方法。
2、设计暴雨强度公式：I=()808.0132.13log 539.15239.20++t P 车行道设计暴雨重现期为1年，平均径流系数0.6，初始汇流时间15分钟。
人行道暴雨重现期为2年，平均径流系数0.7。
雨水泵站经计算设计流量为80l/s 。
二、雨水管道位置和规格1、雨水管道位置XXX 道路雨水管道管位：东西侧雨水管位于东西侧集散车道内，距外缘石2m 处。
2、雨水管道规格和管基本次设计雨水管径为Φ300—Φ1200，本工程范围内有雨水出水口3座。
雨水管道管径，坡降根据计算进行设计。
Φ700—Φ1200雨水管均采用国家标准钢筋砼I 级管（承插口），O 型橡胶圈接口，采用180°砼管基。
Φ300雨水管采用球墨铸铁管，碎石管基。
窨井采用砖砌窨井。
各类窨井结构及管道基础均套用《XXX 市排水管道图册》、《XXX 市市政排水工程通用图》。
雨水口采用侧立式，与窨井连接管为Φ300国家标准钢筋砼I 级管（承插口），O 型橡胶圈接口，i ≥1%，360°砼管基。
雨水管道均采用大开挖施工。
3、污水管道污水管管径为30mm ，布置在道路的西南侧，污水管均采用国家标准钢筋砼Ⅱ级管（承插口），O 型橡胶圈接口，采用135°砼管基。
