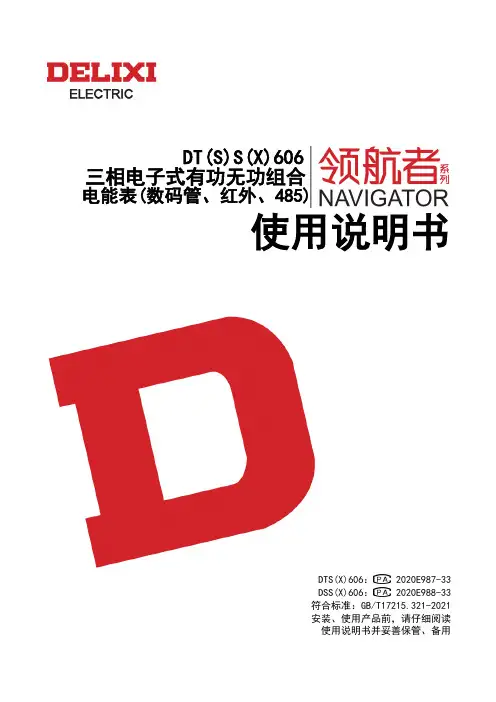

德力西DT(S)S(X)606型(领航者)三相电子式有功无功组合电能表(数码管、红外、485)说明书
DT(S)S(X)606三相电子式有功无功组合电能表(数码管、红外、485)使用说明书DTS(X)606： 2020E987-33DSS(X)606： 2020E988-33符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTS(X)606、DSS(X)606型三相电子式有功无功组合电能表(数码管、红外、485)(以下简称"电能表")，是为了适应电网改造而设计开发的有功电能表。
它具有较高的准确度和可靠性。
本电能表采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造的高新技术产品。
可供计量参比频率为50Hz 的电网中的三相交流有功电能，并能进行正、反向有功电能计量，且以一个方向累计电量。
其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。
是对需要进行有功电量考核的企业、变电站或电厂最理想的选择，也适合输配电或配网自动化用表。
本电能表符合标准GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A 级、B 级、C 级、D 级和E 级)》和GB/T 17215.323-2008《交流电测量设备 特殊要求第23部分：静止式无功电能表(2级和3级)》，通讯规约符合DL/T 645-2007《多功能电能表通信协议》及其备案文件和兼容部分DL /T 645-1997《多功能电能表通信规约》。
2工作原理图1 电能表工作原理框图本电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。
本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。
微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。
3规格1.电流说明：如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax；5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。
NSR600R系列保护测控装置技术说明书
NSR600R 系列保护测控装置技术说明书
4.1.15 CT 断线 ............................................................ 18 4.2 对时功能 ................................................................. 18 4.3 测控原理 ................................................................. 18 4.3.1 4.3.2 4.3.3 4.3.4 第五章 遥测采集和计算..................................................... 18 遥信采集........................................................... 19 遥控输出........................................................... 19 谐波分析........................................................... 19
3.4 跳线和拨码开关设置说明 .................................................... 9 3.5 操作回路原理图 ........................................................... 10 3.6 机械结构 ................................................................. 11 第四章 通用原理 ............................................................. 12
西安三泽电子 G7-600A 单相智能电力系列仪表 说明书
概 述述G7-600A单相智能电力系列仪表, 广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。
该系列仪表适用于220/380V低压系统。
产品提供电压、电流、有功功率、无功功率、功率因数、频率、有功电度等电参数的测量组合，具有很强的扩展辅助功能，如监视开关状态的两路开关量输入、控制开关动作的一路继电器报警输出（或一路4-20mA模拟量变送输出），以及通过RS485/MODBUS通讯，对仪表进行组网管理。
用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。
危险和警告本设备只能由专业人士进行安装。
对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。
触电触电、、燃烧或爆炸的危险■ 设备只能由取得资格的工作人员才能进行安装和维护。
■ 对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
■ 要用一个合适的电压检测设备来确认电压已切断。
■ 在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
■ 设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害不注意这些预防措施可能会引起严重伤害。
一、G7-600A规格参数参数指标精度等级0.5级电流四位，根据数值大小切换小数点位置，单位安培。
电压四位，两位小数，单位伏特有功功率四位，根据数值大小切换小数点位置，首位为符号位。
单位千瓦无功功率四位，根据数值大小切换小数点位置，首位为符号位。
单位千乏功率因数三位，二位小数，首位为符号位频率四位，两位小数，单位赫兹显示数据输入有功电度五位，没有小数，限于数码管个数，只显示整数部分最低五位，单位千瓦时，显示为输入有功电度额定值电流1A或者5A，电压220V或57.7V过载持续1.2倍，瞬间电流10倍/1秒，电压2倍/1秒频率35Hz ～65Hz输入开关量无源空触点输入模拟量输出 4 ～20mA直流信号，最大250欧姆负载继电器输出220Vac/3A，30Vdc/3A宽压型交流85V ～265V；直流80V ～300V工作电源功耗小于2V A绝缘电阻≥ 50MΩMTBF ≥ 50000h工作条件环境温度：-25℃～+70℃储存温度：-50℃～+85℃相对湿度：5％～95%，无凝露安装尺寸90mm x 45mm ，公差≤0.5mm 二、G7-600A外形外形图图三、G7-600A 订货说明G7-600A — □ — □① ②① ：标识仪表能够测量的电参量，以下字母说明相应的电气参数 U I P F W Z电压 电流电压 + 电流 + 有功功率 频率电压 + 电流 + 有功电度电压 + 电流 + 有功功率 + 无功功率 + 功率因数 + 频率 + 有功电度② ：标识仪表所能提供的辅助功能，以下字母说明相应的功能 A S R C C一路4-20mA 模拟量输出（该功能不可与继电器功能并存，两者只有其一） 两路开关量输入 一路继电器报警输出+1路RS485通讯一路RS485通讯四、G7G7--600A 单相智能电力仪表单相智能电力仪表型号列表型号列表型号列表（（常用常用））产 品 名 称辅 助 功 能型 号号 G7-600A-U 模拟量输出G7-600A-U-A 通讯 G7-600A-U-C 模拟量输出+通讯 G7-600A-U-AC 继电器输出+通讯 G7-600A-U-RC 单相智能电压表单相智能电压表开关量输入+通讯G7-600A-U-SCG7-600A-I 模拟量输出G7-600A-I-A 通讯 G7-600A-I-C 模拟量输出+通讯 G7-600A-I-AC 继电器输出+通讯 G7-600A-I-RC 单相智能电流表单相智能电流表开关量输入+通讯G7-600A-I-SCG7-600A-P 模拟量输出G7-600A-P-A 通讯 G7-600A-P-C 模拟量输出+通讯 G7-600A-P-AC 继电器输出+通讯 G7-600A-P-RC 单相智能电流电压 有功功率表有功功率表开关量输入+通讯G7-600A-P-SCG7-600A-F 单相智能频率表单相智能频率表模拟量输出G7-600A-F-A模拟量输出+通讯G7-600A-F-ACG7-600A-W 模拟量输出G7-600A-W-A 通讯 G7-600A-W-C 模拟量输出+通讯 G7-600A-W-AC 继电器输出+通讯 G7-600A-W-RC 单相智能有功电度表度表开关量输入+通讯G7-600A-W-SCG7-600A-Z 模拟量输出G7-600A-Z-A 通讯 G7-600A-Z-C 模拟量输出+通讯 G7-600A-Z-AC 继电器输出+通讯 G7-600A-Z-RC 单相智能综合表单相智能综合表 （测量所有参数）开关量输入+通讯G7-600A-Z-SC 五、G7G7--600A 端子示意图端子示意图六、G7-600A显示以及按键操作显示说明显示说明1.G7-600A系列仪表采用六位数码管显示，第一排为提示字符段，第二行为数值字符段；红色数码管显示；2.显示测量数据和编程菜单时时，提示字符段采用英文字符表示；3.遇有正负的测量数据时，有指示符号位；4.部分功能的仪表可以不需要设置参数都能够正常测量数据，例如频率表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、安装与接线4.1外形及安装开孔尺寸4.2安装方法根据仪表外形在上表中选择对应的安装开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
4.3接线端子排列与端子功能说明（注：如与仪表壳体上接线图不一致，请以仪表壳体上接线图为准)SR-600ABZ注：imp out 为有功电能和无功电能脉冲输出端口；DI input 为四路开关量输入端口；SR-600ABZ 多功能网络电力仪表一、概述二、产品规格SR-600ABZ 多功能网络电力仪表（以下简称仪表）湘湖生产专门针对供配电系统的电力监控需求设计制造。
它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；长寿命LED 显示仪表测量参数和电网系统的运行信息；带有RS485通讯接口，采用MODBUS_RTU 通讯规约；仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
仪表有多种扩展功能模块可供选择：4路模拟量(0～20mA/4～20mA)输出可实现电量的变送输出功能；4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。
仪表可直接取代常规电力变送器、测量指示仪表以及相关的辅助单元，模块化的结构设计，用户可根据实际需求选择最为经济的功能配置，具有极高的性能价格比。
仪表可广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC 、工控计算机通讯软件的组网。
安装、使用产品前，请阅读使用说明书该说明书请保留备用湖南湘湖电器有限公司湘湖免费服务热线：4006-733-731SR-600AB Z 多功能网络电力仪表使用说明书SR-600ABZ 多功能网络电力仪表使用说明书使用说明书4.3.3电能脉冲输出：P+为有功电能脉冲输出+端，Q+为无功电能脉冲输出+端，P-Q-为有功/无功电能脉冲输出-端，输出方式为集电极开路的光耦输出，集电极开路电压VCC ≤48V ，电流Iz ≤50mA 。
电能脉冲输出对应于二次侧数据，计算一次侧电能时，需乘以电压互感器倍率PT 和电流互感器倍率CT 才能得出一次侧数据。
4.3.4开关量输入（DI input ）：DI1～DI4为1～4路无源干接点输入端，仪表内部自带+5V 电源。
无源干接点输入4.3.5开关量输出或模拟量变送输出（OUT1～OUT4）：仪表可支持4路开关量输出或4路模拟量变送输出（需安装相应的功能模块），二者只能取其一。
装入4路开关量输出模块时，OUT1～OUT4分别对应于报警或开关量输出1～4，当其用于开关量输出时，其输出状态由上位机控制，对应的报警输出对象应设置为oFF ，当其用于报警输出时，其输出状态由仪表控制。
装入4路模拟量变送输出模块时，OUT1～OUT4分别对应于变送输出1～4。
4.3.6RS485通讯接线仪表提供一个RS485通讯接口，采用MODBUS_RTU 通讯规约(见附录)。
在一条通讯线路上最多可以同时连接32台仪表，每台仪表应设置线路内唯一的通讯地址。
通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm 。
布线时应使通讯线远离强电电缆或其他强电场环境，最大传输距离为1200米，典型的网络连接方式如下图所示，用户可根据具体情况选用其他合适的连接方式。
仪表显示总有功功率、总无功功率和总功率因数时，按此键可查看 分相有功功率；增加键：编程模式下，在选择菜单项目时用于菜单项目向下翻页； 在修改参数值时用于将参数值递增；测量显示状态下，按此键可将显示界面向下翻页。
减少键：编程模式下，在选择菜单项目时用于菜单项目向上翻页； 在修改参数值时用于将参数值递减；测量显示状态下，按此键可将显示界面向上翻页。
5.3显示方式说明通过对菜单中的“diSP ”参数编程，可选择以下9种显示方式之一，亦可按“增加键”或“减少键”来手动切换显示方式，手动切换显示后20秒自动返回设定的显示方式。
电压接入、电流接入经互感器直接电压接入、电流接入经互感器直接4.3.1辅助电源（POWER ）：仪表工作电源电压范围为AC/DC 85～264V 。
为防止损坏仪表，建议在采用交流电源时在火线一侧安装1A 的保险丝，在电力品质较差的地区，建议在电源回路安装浪涌抑制器，以及快速脉冲群抑制器。
4.3.2电量信号输入（I input 和U input ）：I input 为A 、B 、C 三相交流电流信号输入端，其中I*为电流进线端；U input 为A 、B 、C 三相交流电压信号输入端。
接线时请保证输入信号的相序、极性与端子一一对应。
输入电压应不高于产品的额定输入电压，否则应考虑使用PT，在电压输入端须安装1A 保险丝；输入电流应不高于产品的额定输入电流，否则应考虑使用外部CT 。
仪表接线、仪表编程中设置的输入网络nEt 应该与所测量的负载的接线方式一致。
5.2按键功能说明设定键：测量显示状态下，按该键进入编程模式，仪表提示输入密码“codE ”， 输入正确的密码后，可对仪表进行编程、设置。
编程模式下，用于确认菜单项目的选择和参数值的修改。
位移键：编程模式下，在选择菜单项目时用于返回上级菜单； 在修改参数值时用于光标左移一位；仪表输入网络为三相四线且显示三相电压时，按此键可查看线电压；电压直接接入、电流直接接入电压经互感器接入、电流接入经互感器电压直接接入、电流直接接入电压经互感器接入、电流接入经互感器电压直接接入、电流接入经互感器电压直接接入、电流接入经互感器 5.1面板说明五、编程与使用k ：千 M ：兆标识测量数据的数量级标识当前显示的测量项目增加键减少键设定键位移键三排LED35SR-600AB Z 多功能网络电力仪表使用说明书SR-600ABZ 多功能网络电力仪表使用说明书5.4菜单结构及含义编程模式下，仪表提供了设置（SEt ）、输入（inP ）、通讯（Conn ）、报警输出（AL ）、模拟量输出（SEnd ）五大类菜单设置项目，采用LED 显示的分层菜单结构管理方式：第1排显示第1层菜单；第2排显示第2层和第3层菜单；第3排显示参数值。
2) 报警回差用选定电量量程的百分比表示，报警输出滞后时间单位为s ； 3) 只要修改了输入电压量程U 或输入电流量程A ，仪表必须断电后重新上电。
注：表6中公式内的U 为电压量程，A 为电流量程，PT 为电压互感器倍率，CT 为电流互感器倍率(见表5)。
各电量所对应的量程值由量程上限-量程下限后取绝对值得来，仪表报警或变送输出总是转换成正值处理，未考虑测量值符号位。
进行报警或变送输出参数设置时，首先应检查inP 菜单中的各项参数设置是否与仪表输入规格一致，然后从上表中选择一个报警或变送对象，将AL1P ～AL4P 或Sd1P ～Sd4P 设为对应的电量，再对被选中电量的报警范围上下限（AL1H ～AL4H 、AL1L ～AL4L ）或变送范围上下限（Sd1H ～Sd4H 、Sd1L ～Sd4L ）进行设置，应保证上限设定值大于下限设定值，否则可能导致输出错误。
例1：一台带变送的多功能仪表，输入规格为220V 5A ，要将其四路变送输出分别对应A 相电流、B 相电流、C 相电流、总有功功率，输出规格为4-20mA ，0A 时输出4mA ，5A 时输出20mA,0W 时输出4mA ，3300W 时输出20mA ，设置方法如下：1) 进入SEnd 菜单，将Sd1P 参数设为IA 、Sd2P 参数设为IB 、Sd3P 参数 设为IC 、Sd4P 参数设为PT;2) 分别对Sd1H ～Sd4H 和Sd1L ～Sd4L 进行计算：Sd1H=5÷量程×100，查上表得知电流量程值=A ×CT ，本仪表CT 变比为5.5报警及变送参数编程设置补充说明AL1L 下限报警不适用AL1L 参数设定值=(下限报警点对应的频率值-频率量程下限)÷频率量程×100（注：频率专用）；报警和变送输出范围上下限设定值用选定电量量程的百分比来表示，以AL1L 为例其计算公式为：参数设定值=点对应的电量值÷量程×100(注：于频率)；其它参数以此类推，各电量对应的量程值见下表：1，因此，Sd1H=100，将Sd1H 参数设为100.0即可。
Sd2H 、Sd3H 同样设为100.0; Sd4H=3300÷量程×100，查上表得知总有功功率量程值=U ×PT ×A ×CT ×3，仪表PT 和CT 变比均为1，因此，Sd4H=100，将Sd4H 参数设为100.0即可。
输出4mA 时对应电量值为0，计算结果必然也为0，因此Sd1L ～Sd4L 均应写入0.0;3) 将Sdt 参数设为4-20。
设置完毕后，仪表将按以下方式输出：A 相电流为0A 时从OUT1端口输出4mA ，为5A 时输出20mA ；B 相电流为0A 时从OUT2端口输出4mA ，为5A 时输出20mA ；C 相电流为0A 时从OUT3端口输出4mA ，为5A 时输出20mA ；总有功功率为0W 时从OUT4端口输出4mA ，为3300W 时输出20mA 。
例2：一台带开关量的多功能仪表，规格为220V 5A ，要将其四路开关量输出分别对应A 相电压、B 相电压、C 相电压和频率进行越限报警监测，要求在176V ～264V 和45～55Hz 范围内报警触点断开，否则报警触点接通。
设置方法如下：1) 进入AL 菜单，将AL1P 参数设为UA 、AL2P 参数设为UB 、AL3P 参数设为UC 、AL4P 参数设为FREQ ；2) 分别对AL1H ～AL4H 和AL1L ～AL4L 进行计算：AL1H=264÷量程×100，查上表得知电压量程值=U ×PT ，本仪表PT 变比为1，因此AL1H=120，将AL1H 参数设为120.0即可。
AL2H 、AL3H 同样设为120.0; AL1L=176÷量程×100，计算结果为AL1L=80，将AL1L 参数设为80.0即可。
AL2L 、AL3L 同样设为80.0;AL4H=(55-45)÷(65-45)×100，计算结果为AL4H=50，将AL4H 参数设为50.0即可;AL4L=(45-45)÷(65-45)×100，计算结果为AL4L=0，将AL4L 参数设为0.0即可。
