全热与显热交换的区别
板式热回收原理及应用
板式热回收原理及应用/EEB/heat_recovery.html工作原理板式能量回收换热器有两种型式，即显热回收和全热回收。
两股由导热导湿材料隔绝而又逆向流动的气流，当存在温度或湿度差时，就会发生热或湿的传递，从而实现能量回收，其工作原理如图。
显热回收是通过传热铝箔进行热量的交换，而全热回收则是通过全热交换纸进行热和湿的交换，这种全热交换纸纤维间隙很小，只有水蒸气分子能够通过，而直径较大的有害气体或异味气体分子无法通过，同时能进行热的传递。
结构特点显热回收换热器采用耐海水腐蚀的优质亲水涂层铝箔做传热导体，采用特殊工艺加工而成，具有换热效率高，易于维护，寿命长等特点，该种换热器特别适用于室内外温差大，湿度小的地区。
全热回收换热器采用进口优质全热交换纸做传热传湿导体，具有透湿率高，气密性好，抗撕裂，耐老化和传热效率高等特点。
该种换热器主要适合于室内外温差小，湿度大的地区。
没有运动部件，设备维护费用较少。
结构紧凑，体积小，适合各种场合。
热回收效率寿命周期成本工作原理板式能量回收换热器有两种型式，即显热回收和全热回收。
两股由导热导湿材料隔绝而又逆向流动的气流，当存在温度或湿度差时，就会发生热或湿的传递，从而实现能量回收，其工作原理如图。
显热回收是通过传热铝箔进行热量的交换，而全热回收则是通过全热交换纸进行热和湿的交换，这种全热交换纸纤维间隙很小，只有水蒸气分子能够通过，而直径较大的有害气体或异味气体分子无法通过，同时能进行热的传递。
结构特点显热回收换热器采用耐海水腐蚀的优质亲水涂层铝箔做传热导体，采用特殊工艺加工而成，具有换热效率高，易于维护，寿命长等特点，该种换热器特别适用于室内外温差大，湿度小的地区。
全热回收换热器采用进口优质全热交换纸做传热传湿导体，具有透湿率高，气密性好，抗撕裂，耐老化和传热效率高等特点。
该种换热器主要适合于室内外温差小，湿度大的地区。
没有运动部件，设备维护费用较少。
结构紧凑，体积小，适合各种场合。
空调习题集锦
习题集锦第1章绪论思考题与习题1．空气调节的任务是什么?2．空气调节对工农业生产、科学实验和人民物质及文化生活水平的提高有什么作用？3．空气调节可以分为哪两大类，划分这两类的主要标准是什么？4．简要叙述空调系统的主要组成部分。
5．你能举出一些应用空调系统的实际例子吗？他们是属于哪一类的空调系统？第2章湿空气的焓湿学基础思考题与习题1．夏季的大气压力一般总比冬季的低,为什么？2．湿空气的水蒸气分压力和水蒸气饱和分压力有什么区别？它们是否受大气压影响？3．绝对湿度、相对湿度和含湿量的物理意义有什么不同？为什么要用这三种不同的湿度来表示空气的含湿情况？它们之间有什么关系？4．试分析人在冬季的室外呼气时，为什么看的见是白色的？冬季室内供暖时，为什么嫌空气干燥？5．什么是湿球温度？它的物理意义是什么？影响湿球温度的因素有哪些？不同风速下测得的湿球温度是一样的吗？为什么？6．两种空气环境相对湿度都一样，但一个温度高，一个温度低，试问从吸湿能力上看，能说它们是同样干燥吗？试解释为什么？7．冬季不仅窗玻璃凝水，而且在有些房屋外墙内表面也出现凝水，分析凝水的原因和提出改进方法。
8．焓湿图有几条主要参数线？分别表示哪一个物理量？试绘出简单的焓湿图。
9．是否必须把空气的干、湿球温度都测定出来，才能确定某一空气状态的比焓值？10．热湿比有什么物理意义？为什么说在焓湿图的工程应用中热湿比起到至关重要的作用？11．h-d图的坐标是如何确定的,在绘制h-d图的过程中采用了哪些技巧？12．在h-d图上，等温线是平行的吗？为什么？13．在h-d图上表示出某空气状态点的干、湿球温度及露点温度，并说明三者之间有何规律？14．分别简述工程上怎样实现等焓过程、等温过程和等湿过程的空气处理。
15．空气经过空气冷却器时，空气的温度要降低，但并没有凝结水现象出现，这样的处理过程如何在h-d图上表示？16．在某一空气环境中，让1kg温度为1℃的水吸收空气的热全部蒸发，试问这时空气状态如何变化？h-d图上如何表示？17．不用事先画好ε线，直接作出当起始状态为t=18℃, φ=45%时，热湿比ε为7500和−5 00的变化过程线。
新风系统的作用、好处在哪、适用场所等超详细图文揭秘
可不同的是，国外新风系统的使用是 以通风 换气为主，过滤空气中的花粉、灰尘等物质 。 而国内因空气质量的问题， 目前市场上的新 风系统主要是以除霾+通风换气为主。
接 下 来 ， 笔 者 跟 大 家 说 说 新 风 系 统 中 常 见 的 一 些 专 业 术 语 ， 比 如 “ HEPA ” 、
几种净化方式的优缺点对比
净化方式 工作原理
HEPA过滤网由一叠连续前后折叠的纸质或玻璃纤 HEPA高效 过滤网 维膜构成，形成波浪状垫片用来放置和支撑过滤界 质。
优点
净化率高，效果 好，物理过滤， 方便使用。
缺点
必须定期更换
活性炭是把百硬木、果壳、骨头等放在密闭的容器 活性炭 中烧成炭再增加其孔隙后制成的。
而气相净化材料在吸附的同时将所吸附的有害气体进行化学反应，将有害气体吸收
至净化媒体中，通过吸附+吸收的状态运行，可以达到源源不断处理新风的目的。
活性炭是一种很好的吸附材料，黑色多孔的固体炭质，主要分为椰壳炭、果壳炭、 木质炭、煤质炭。主要成分为碳，并含少量氧、氢、硫、氮、氯等元素。普通活性 炭的比表面积在500～1700m²/g间。具有很强的吸附性能，为用途极广的一种工 业吸附剂。防毒面具中用来过滤气体，工业上用来脱色、使溶液纯净，医药上用来 吸收胃肠中的毒素、细菌或气体。
新风系统的七大优势
4、降低耗能
一年四季持续运转，用电量可能不及你的一台冰箱，并且能够回收排出室外
空气中的能量，最大程度的减少夏季或冬季室内的冷源和热源的损失，减少 空调的能耗。
5、预防“空调病” 新风系统可以弥补空调导致的水分缺失和含氧量的不足，即使在长期空调房 也不会有“空调病”了。

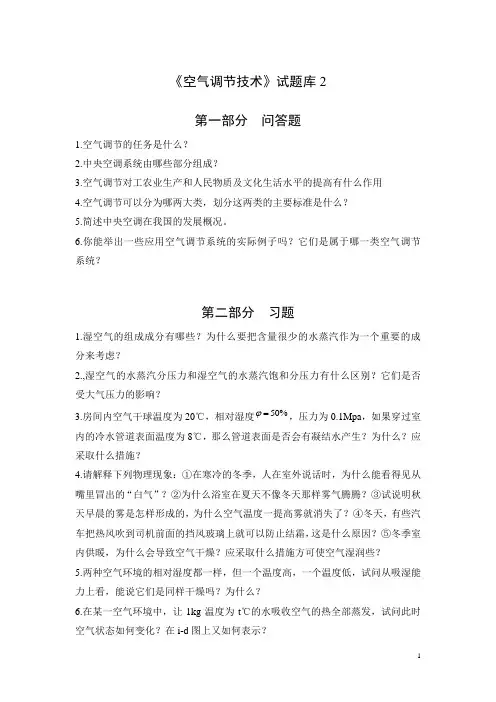

《空气调节技术》试题库
《空气调节技术》试题库2第一部分 问答题1.空气调节的任务是什么？2.中央空调系统由哪些部分组成？3.空气调节对工农业生产和人民物质及文化生活水平的提高有什么作用4.空气调节可以分为哪两大类，划分这两类的主要标准是什么？5.简述中央空调在我国的发展概况。
6.你能举出一些应用空气调节系统的实际例子吗？它们是属于哪一类空气调节系统？第二部分 习题1.湿空气的组成成分有哪些？为什么要把含量很少的水蒸汽作为一个重要的成分来考虑？2.,湿空气的水蒸汽分压力和湿空气的水蒸汽饱和分压力有什么区别？它们是否受大气压力的影响？3.房间内空气干球温度为20℃，相对湿度%50=ϕ，压力为0.1Mpa ，如果穿过室内的冷水管道表面温度为8℃，那么管道表面是否会有凝结水产生？为什么？应采取什么措施？4.请解释下列物理现象：①在寒冷的冬季，人在室外说话时，为什么能看得见从嘴里冒出的“白气”？②为什么浴室在夏天不像冬天那样雾气腾腾？③试说明秋天早晨的雾是怎样形成的，为什么空气温度一提高雾就消失了？④冬天，有些汽车把热风吹到司机前面的挡风玻璃上就可以防止结霜，这是什么原因？⑤冬季室内供暖，为什么会导致空气干燥？应采取什么措施方可使空气湿润些？5.两种空气环境的相对湿度都一样，但一个温度高，一个温度低，试问从吸湿能力上看，能说它们是同样干燥吗？为什么？6.在某一空气环境中，让1kg 温度为t ℃的水吸收空气的热全部蒸发，试问此时空气状态如何变化？在i-d 图上又如何表示？7.测得空调房间的干球温度、湿球温度和大气压力后，应怎样计算该房间空气的含湿量、相对湿度和焓?8．空气温度是20℃，大气压力为0.1MPa ，相对温度%501=ϕ，如果空气经过处理后，温度下降到15℃，相对湿度增加到%902=ϕ，试问空气焓值变化了多少？9．已知大气压力B=0.1MPa ，空气温度t1=18℃，1ϕ=50%，空气吸收了热量Q=14000kJ/h 和湿量W=2kg/h 后，温度为t2=25℃，利用h-d 图，求出状态变化后空气的其他状态参数2ϕ，h2，d2各是多少？10．已知大气压力为101325Pa ，空气状态变化前的干球温度t1=20℃，状态变化后的干球温度t2=30℃，相对湿度2ϕ=50%，状态变化过程的角系数kJ/kg 5000=ε。
空气调节 复习指导
1、空调系统根据空气处理设备的集中程度分类，可分为：（集中式空调系统）、（半集中式空调系统）、（分散式空调系统）。
2、在相同大气压和温度下，同容积的湿空气比干空气（轻）。
3、当空气与水直接接触进行热湿交换时，产生显热交换的推动力是（温差），产生质交换对的推动力（水蒸气分压差），产生全热交换的推动力是（焓差）。
4、影响人体热舒适感的因素主要由（温度、湿度、空气的流动速度、物体表面辐射温度、人体活动量、衣着）等。
5、天气从晴转阴，大气压力要（降低），同一地区冬季的大气压要（高于）夏季的大气压。
6、确定夏季空调室外设计参数要采用（夏季室外干球温度）和（夏季室外湿球温度）两个状态参数；确定冬季空调室外设计参数要采用（冬季室外干球温度）和（冬季室外相对湿度）两个状态参数。
7、表面式换热器只能实现（等湿冷却过程）、（等湿加热过程）和（冷却减湿过程）三种空气处理过程。
8、利用循环水喷雾处理空气，在i-d图上可以看做是（等焓加湿）过程，喷蒸汽处理空气，可以看做是（等温加湿）过程，空气通过加热器处理可以看作是（等湿加热）过程。
9、空调系统中常用的送风口有（散流器、百叶、孔板、喷口、旋流送风口）等型式。
10、在太阳与地球间的各种角度中，对到达地面太阳辐射强度影响最大的是（太阳高度角）。
11、空气调节的任务，就是在任何自然情况下，能维持某一特定的空间或房间具有一定的（温度）、（湿度）、（空气的流动速度）和（洁净度）等技术指标。
12、空调房间室内的温度、湿度通常用二组技术指标来规定，被称作（空调基数）和（空调精度）。
13、按负荷室内负荷所用介质种类，空调系统可分为（全空气系统、全水系统、空气-水系统、冷剂系统）。
14、当空调室内热、湿负荷变化时，为了保持室内温、湿度参数不变，常采用调节（再热量）的方法。
15、一次回风定风量调节系统，采用露点送风与采用非露点送风相比，其夏季冷负荷的主要差别在于（再热量），当室内负荷相同时，采用露点送风所需送风量（少）。
《空气调节技术》试题目整合
《空气调节技术》试题库2第一部分问答题1.空气调节的任务是什么？2.中央空调系统由哪些部分组成？3•空气调节对工农业生产和人民物质及文化生活水平的提高有什么作用4.空气调节可以分为哪两大类，划分这两类的主要标准是什么？5•简述中央空调在我国的发展概况。
6•你能举出一些应用空气调节系统的实际例子吗？它们是属于哪一类空气调节系统？第二部分习题1.湿空气的组成成分有哪些？为什么要把含量很少的水蒸汽作为一个重要的成分来考虑？2.,湿空气的水蒸汽分压力和湿空气的水蒸汽饱和分压力有什么区别？它们是否受大气压力的影响？3•房间内空气干球温度为20C,相对湿度50%，压力为O.IMpa ,如果穿过室内的冷水管道表面温度为8C,那么管道表面是否会有凝结水产生？为什么？应采取什么措施？4•请解释下列物理现象：①在寒冷的冬季，人在室外说话时，为什么能看得见从嘴里冒出的“白气”？②为什么浴室在夏天不像冬天那样雾气腾腾？③试说明秋天早晨的雾是怎样形成的，为什么空气温度一提高雾就消失了？④冬天，有些汽车把热风吹到司机前面的挡风玻璃上就可以防止结霜，这是什么原因？⑤冬季室内供暖，为什么会导致空气干燥？应采取什么措施方可使空气湿润些？5.两种空气环境的相对湿度都一样，但一个温度高，一个温度低，试问从吸湿能力上看，能说它们是同样干燥吗？为什么？6.在某一空气环境中，让1kg温度为t°C的水吸收空气的热全部蒸发，试问此时空气状态如何变化？在i-d图上又如何表示？7.测得空调房间的干球温度、湿球温度和大气压力后，应怎样计算该房间空气的含湿量、相对湿度和焓?8•空气温度是20 C,大气压力为O.IMPa，相对温度 1 50%，如果空气经过处理后，温度下降到15 C,相对湿度增加到290%，试问空气焓值变化了多少？9.已知大气压力B=0.1MPa，空气温度t1=18 C，1=50%，空气吸收了热量Q=14000kJ/h 和湿量W=2kg/h 后，温度为t2=25 C，利用h-d图，求出状态变化后空气的其他状态参数2，h2，d2各是多少？10.已知大气压力为101325Pa，空气状态变化前的干球温度t仁20 C,状态变化后的干球温度t2=30 C,相对湿度2=50%，状态变化过程的角系数5000kJ/kg。
热质交换原理与设备复习简答题
试讨论空气与水直接时的状态变化过程。
解：假设当空气与水在一微元面 dA 上接触时，假设空气温度变化为 dt ，含湿量变化为 d(d) 。
（1）显热交换量：（2分）——湿空气的质量流量，kg/s——湿空气与水表面之间的显热交换系数，W/(m2.℃)（2）湿交换量：（2分）潜热交换量：（2分）——温度为 t b时水的汽化潜热，kJ/kg——单位时间单位面积蒸发（凝结）的水量，kg/(m2.s)（3）总热交换量：对空气——水系统，存在刘易斯关系式：（2分）所以上式（2分）因为：当温度为 t 时，湿空气焓为：当温度为 t b时，湿空气焓为：：如果忽略水蒸汽从0℃加热到t℃时的焓，即项，并考虑到 t 和t b差别不大，所以空气的比热和水的汽化潜热变化不大，即有：所以从（3）式可以得到：（4）——麦凯尔方程麦凯尔方程表明：在热质交换同时进行时，如果满足刘伊斯关系式，则总热交换的推动力为空气——主流湿空气与紧靠水面的饱和边界层空气的焓差。
（2分）由于是空气与水之间发生的热质交换，所以不仅空气的状态会发生变化，水的状态也会发生变化。
如果在热质交换中，水的温度变化为 dt w ，则根据热平衡：（5）（2分）——水的质量流量，kg/s——水的定压比热，kJ/(kg.℃)（1）（2）（3）（4）（5）称为空气与水直接接触时的热湿交换基本方程式。
1当流体流过一物体表面，并与表面之间又有热量交换时，同样可用类比关系由传热系数h 计算传质系数hm 。
由式（13）联系式（9）和（10）可以得到：即得到（上述方框表示乘号点）对于气体或液体，上式成立的条件是0.6<Sc<2500,0.6<Pr<100 1干燥循环吸附空气中水蒸气的吸附剂被称为干燥剂。
干燥剂的吸湿和放湿是由于干燥剂表面的蒸汽压与环境空气的蒸汽压造成的：当前者较低时，干燥剂吸湿，反之放湿，两者相等时，达到平衡，既不吸湿，也不放湿。
吸湿量增加，表面蒸汽压力也随之增加。
空调工程期末复习知识点
减湿7，能够调节空气湿度83能够第一、二章：绪论、湿空气的焓湿学基础1空气调节：空气具有一定的流动速度能够使空气具有一定的洁净程度。
现在的定义：使房间或封闭空间的空气温度、湿度、洁净度和气流速度等参数，达到给定要求的技术。
2空调系统按空气调节的作用分为舒适性空调和工艺性空调两大类型。
一个典型的空调系统应由空调冷热源，空气处理设备，空调风系统，空调水系统及空调自动控制和调节装置五大部分组成。
3从式h=(1.01+0.84d)*t+2500*d,可以看出，(1.01+0.84d)* t是与温度有关的热量，称为“显热”；而2500d是0ºC时d kg水的汽化热，它仅随含湿量的变化而变化，与温度无关，故称为“潜热”。
由此可见，湿空气的比焓随着温度和含湿量的变化而变化，当温度和含湿量升高时，比焓值增加；反之，比焓值降低。
而在温度升高，含湿量减少时，由于2500比1.84和1.01大得多，比焓值不一定会增加。
4焓湿图主要参数线：等焾线（比焓），等相对湿度线（含湿量d），水蒸汽分压力线（Pq），等温线（温度），热湿比线（热湿比ε）。
其中，热湿比线：反映湿空气状态变化前后的方向和特征。
（kJ/kg）。
对于湿空气的各种变化过程，不论其初状态如何，只要它们的热湿比（角系数）值相同，则其过程线就会相互平行。
根据这个特性，就可在h-d图上以任意点为中心，画出一系列不同值的角系数线。
3种画法：1，可以从事先画好的方向线中选出与算得的值相同的方向线，以它为依据，用三角板推平行线，通过已知初状态点A作平行线，就可得到该状态的变化过程线。
2，借鉴量角器的方法，制作一个热湿比量角器来画ε线。
3，按照已知的热湿比值，用计算的方法直接画出空气状态变化过程ε线。
5相对湿度¢：一般来讲，饱和水蒸气分压力和饱和含湿量随着湿空气温度的升高而增大。
相对温度和含湿量都是表示湿空气含有水蒸气多少的参数，但两者的意义却不同：相对湿度反映湿空气接近饱和的程度，却不能表示水蒸气的具体含量，含湿量可以表示水蒸气的具体含量，但不能表示湿空气接近饱和的程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全热与显热交换的区别
摘要：您也知道热交换有全热与显热之分吗？
随着室内空气污染的加重，新风系统的使用也愈加普及。
既能呼吸新鲜自然的空气，又不加重日常生活费用的负担，达到室内空气净化和节能的双重目的，那么大家就得选用适合自己使用配备热回收机器的新风机，保证室内能够高效进行通风换气，减少能量损失，并最大限度节能。
以前，也许您已经了解了滤网的构造，了解了静电集尘箱的作用，那您也知道热交换有全热与显热之分吗？首先我们得知道无论是全热还是显热，热交换机都是为了节约机器运行成本，达到节能的目的。
下面我们来科普一下吧，热交换（热回收）系统是基于双向流基础上，增加的一种具有热回收功能的送、排风系统。
它的系统原理和双向流相同，不同的是送风和排风只由一台主机完成，而且主机内部加了一个具有能量交换功能的热交换芯。
排出室外的污浊空气和送进室内的新鲜空气在这个全热交换装置里进行换热，从而达到回收冷量、热量的目的。
从材料上看，全热交换新风换气机的热交换芯体属于纸箔导热材质的，因为可以更多热量的传递，因此在热交换效果上要更佳一些。
显热新风换气机的热交换芯体采用铝箔材质做的，水气透不过去，在水汽中的热量不能得到很好的传递，因此在热交换率上要稍微差一些。
从室内空气大气成分看，室内空气除了了气体分子外，还要水分子，这两种分子都带有热量，全热与显热的区别就在与水分子的热量是否也进行了交换。
首先我们从新风换气机热量交换上来区分：如果水分子参与了热量交换的，属于全热新风换气机。
如果只有气体分子参与了热量交换，则属于显热新风换气机。
