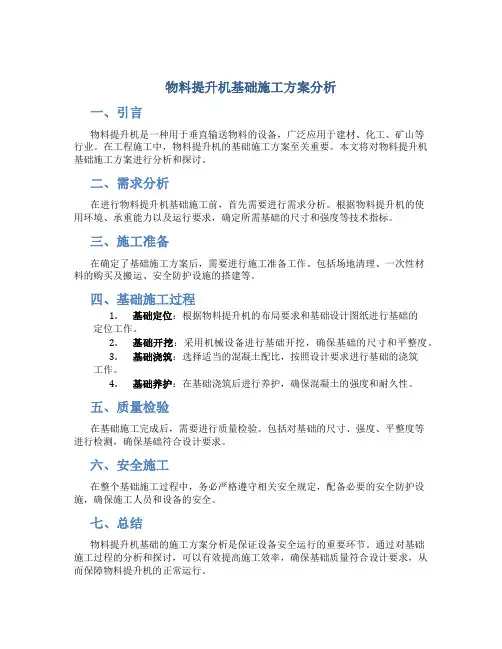

物料提升机基础施工方案分析
物料提升机基础施工方案分析
一、引言
物料提升机是一种用于垂直输送物料的设备，广泛应用于建材、化工、矿山等
行业。
在工程施工中，物料提升机的基础施工方案至关重要。
本文将对物料提升机基础施工方案进行分析和探讨。
二、需求分析
在进行物料提升机基础施工前，首先需要进行需求分析。
根据物料提升机的使
用环境、承重能力以及运行要求，确定所需基础的尺寸和强度等技术指标。
三、施工准备
在确定了基础施工方案后，需要进行施工准备工作。
包括场地清理、一次性材
料的购买及搬运、安全防护设施的搭建等。
四、基础施工过程
1.基础定位：根据物料提升机的布局要求和基础设计图纸进行基础的
定位工作。
2.基础开挖：采用机械设备进行基础开挖，确保基础的尺寸和平整度。
3.基础浇筑：选择适当的混凝土配比，按照设计要求进行基础的浇筑
工作。
4.基础养护：在基础浇筑后进行养护，确保混凝土的强度和耐久性。
五、质量检验
在基础施工完成后，需要进行质量检验。
包括对基础的尺寸、强度、平整度等
进行检测，确保基础符合设计要求。
六、安全施工
在整个基础施工过程中，务必严格遵守相关安全规定，配备必要的安全防护设施，确保施工人员和设备的安全。
七、总结
物料提升机基础的施工方案分析是保证设备安全运行的重要环节。
通过对基础
施工过程的分析和探讨，可以有效提高施工效率，确保基础质量符合设计要求，从而保障物料提升机的正常运行。
以上是关于物料提升机基础施工方案的分析，希望对相关工程施工人员提供一定的参考和借鉴。
物料提升机基础施工方案
航天新长征电动汽车技术有限公司产业化基地建设项目（二标段：机加工综合车间及门卫室）
物料提升机基础方案
编制人：
审核人：
编制日期：2015年月日
北京城乡中昊建设有限责任公司
物料提升机基础方案
一、物料提升机平面布置
本工程使用北京振兴宇齐机械建材有限公司的双笼物料提升机1台，物料提升机基础与结构边的距离为1.2m，为方便现场施工人员的通行并保证施工的安全，拟在物料提升机与主体结构之间搭设脚手架防护及接料平台。
物料提升机设置在机加工综合车间南侧7-8轴/A轴处。
二、地基承载力及基础要求
物料提升机基础板下地面的承载压力需大于等于0.15Mpa；砼基础要求：尺寸5000×4000×350 （mm），钢筋用Φ12，间距200双层双向；砼上表面平整度小于1‰。
砼强度等级：C30。
砼基础位置、尺寸，要求见下图。
注意：混凝土的承压能力需达到70%以上方可以进入整机安装。
三、电梯基础处理措施：
基础上表面高于自然地坪10cm，为增加基础的承载力，基础下部的回填土下挖1米后用挖掘机压实，然后用2:8灰土回填夯实至自然地坪下350mm处，开始施工混凝土基础。
物料提升机基础施工方案
物料提升机基础施工方案一、工程概况咱们得先了解这个工程的具体情况。
物料提升机，这东西在建筑行业里可是常见得很，主要是用来运输建筑材料，提高施工效率。
这次的工程，是一座高楼大厦，所以物料提升机的基础施工就显得尤为重要。
二、施工准备施工前，咱们得做好充分的准备。
这包括人员、材料、设备等方面的准备。
人员方面，要确保施工队伍具备相应的技能和经验；材料方面，要选用符合国家标准的高质量材料；设备方面，要提前检查物料提升机的性能，确保其正常运行。
三、施工方法1.测量定位：根据设计图纸，确定物料提升机基础的位置。
这一步至关重要，一旦定位不准确，后面的一系列施工都会受到影响。
2.挖土方：在确定好位置后，就可以开始挖土方了。
挖土方的时候，要注意土质的稳定性，防止塌方。
挖到设计深度后，要进行夯实处理，确保基础稳定。
3.浇筑混凝土：挖好土方后，就可以开始浇筑混凝土了。
混凝土的质量直接关系到物料提升机基础的稳定性，所以一定要选用优质的混凝土，并按照标准程序进行浇筑。
4.铺设钢筋：在混凝土浇筑完成后，要铺设钢筋。
钢筋的铺设要严格按照设计要求，确保物料提升机基础的承载能力。
5.浇筑顶层混凝土：铺设好钢筋后，再浇筑一层混凝土，将钢筋覆盖住。
这一层混凝土的质量同样重要，要保证其强度和稳定性。
6.养护：混凝土浇筑完成后，要进行养护。
养护期间，要注意保湿和防晒，防止混凝土开裂。
7.安装物料提升机：基础养护完成后，就可以开始安装物料提升机了。
安装过程中，要严格按照说明书进行，确保物料提升机正常运行。
四、施工注意事项施工过程中，有一些事项是需要特别注意的：1.安全第一：施工过程中，要时刻注意安全，遵守各项安全规定，确保施工人员的人身安全。
2.质量把关：施工过程中，要严格把控质量，不符合要求的材料、设备要及时更换，确保物料提升机基础的稳定性。
3.环保施工：施工过程中，要尽量减少对环境的影响，采取有效措施降低噪音、扬尘等污染。
五、施工进度安排关于施工进度安排，咱们要制定一个合理的计划。
物料提升机施工方案

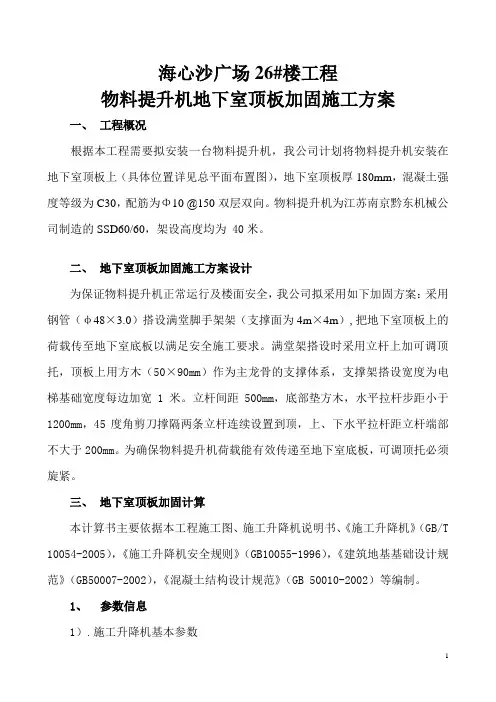

海心沙广场26#楼工程物料提升机地下室顶板加固施工方案一、工程概况根据本工程需要拟安装一台物料提升机，我公司计划将物料提升机安装在地下室顶板上（具体位置详见总平面布置图），地下室顶板厚180mm，混凝土强度等级为C30，配筋为Φ10 @150双层双向。
物料提升机为江苏南京黔东机械公司制造的SSD60/60，架设高度均为 40米。
二、地下室顶板加固施工方案设计为保证物料提升机正常运行及楼面安全，我公司拟采用如下加固方案：采用钢管（φ48×3.0）搭设满堂脚手架架（支撑面为4m×4m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。
满堂架搭设时采用立杆上加可调顶托，顶板上用方木（50×90mm）作为主龙骨的支撑体系，支撑架搭设宽度为电梯基础宽度每边加宽1米。
立杆间距500mm，底部垫方木，水平拉杆步距小于1200mm，45度角剪刀撑隔两条立杆连续设置到顶，上、下水平拉杆距立杆端部不大于200mm。
为确保物料提升机荷载能有效传递至地下室底板，可调顶托必须旋紧。
三、地下室顶板加固计算本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB 50010-2002）等编制。
1、参数信息1）.施工升降机基本参数施工升降机型号：SSD60/60；吊笼形式：双吊笼；架设总高度：40m；标准节长度：1.508m；标准节重：150kg；单个对重重量：740*2kg；单个吊笼重: 476*2kg；两吊笼载重：1200kg；其他配件总重量：200kg；2）.荷载参数：施工荷载：4kN/m2；3）.钢管参数：钢管类型：Ф48×3.0；钢管横距: 500mm；钢管纵距: 500mm；钢管步距: 1000mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.2 m；2、荷载计算根据《设备说明书》基础承载N＝(吊笼重 +导轨架总重+对重重+载重量)╳安全系数×9.8N/ kg ＝（476╳2+150╳20+740╳2+600╳2）╳2.1×9.8＝ 13927.2kg×9.8 N/ kg＝ 136486.56 N＝ 136.5 kN基础底座平面尺寸为 4100╳3600 mm ，则地下室顶板承压P＝252.44/（4.1╳3.6）＝ 17.1kN/m2。
物料提升机基础施工方案
物料提升机基础施工方案一、前言物料提升机是现代工业中常见的一种设备，用于将物料从低处提升到高处。
它广泛应用于建筑工地、采矿场地、化工厂等领域。
本文将介绍物料提升机的基础施工方案，以帮助施工人员在安装和调试物料提升机时能够高效、安全地完成工作。
二、施工准备在开始施工之前，需要准备好以下工具和材料：1. 基础测量设备：测量仪器和工具，如水平仪、经纬仪等；2. 施工工具：铲子、锤子、扳手等基本手工具；3. 材料：钢筋、混凝土、砖块等建筑材料；4. 安全防护设备：安全帽、安全鞋、手套等。
三、施工步骤1. 基础准备首先，需要清理施工区域，并确保底座平整、无杂物。
然后，根据设计要求，在施工区域铺设钢筋网，并固定在地面上。
2. 浇筑混凝土基础根据设计要求，将预制好的混凝土浇筑到施工区域的底座上。
确保混凝土均匀分布，并用振动器进行振动，以确保混凝土的密实性。
同时，应在混凝土表面使用拖把平整，以使其达到设计要求的平整度和水平度。
3. 填充砂浆在混凝土基础上，使用水泥砂浆填充物料提升机底座的孔洞和空隙。
填充物料后，用平头铁锤轻击填充物料，以确保其牢固固定。
4. 安装支座根据物料提升机的设计要求，安装支座。
在混凝土基础上固定支座，并使用水平仪确保支座的平整度和水平度。
5. 安装物料提升机根据物料提升机的安装说明书，安装物料提升机的各个部件。
注意安装时的安全操作，确保各部件的连接牢固可靠。
6. 施工验收完成物料提升机的安装后，进行施工验收。
检查物料提升机的各个部件是否安装正确、固定可靠，以及各个功能是否正常运行。
四、安全措施在进行物料提升机施工时，需要注意以下安全措施：1. 施工人员必须佩戴符合标准的安全防护设备，如安全帽、安全鞋、手套等。
2. 在操作物料提升机时，应确保施工区域周围没有无关人员。
3. 在安装和调试物料提升机时，严禁违反操作规程，确保安全和人员身体健康。
4. 施工现场必须保持整洁，清除施工区域内的杂物，以防发生意外。
物料提升机施工方案(最终)
物料提升机施工方案引言物料提升机（以下简称提升机）是一种常用于工业生产中提升或输送物料的设备，广泛应用于矿山、建筑、化工、粮食等行业。
提升机的施工质量直接影响设备的使用效果和寿命，因此制定一套科学合理的施工方案至关重要。
施工准备在进行提升机施工前，应对场地进行认真检查，确保位置符合设计要求，并清理现场，确保安全无障碍。
同时，需准备好施工所需的工具和材料，确保施工顺利进行。
施工步骤1.基础施工：首先进行提升机的基础施工，包括基础的打桩、浇筑混凝土等工序，确保提升机安装的基础稳固可靠。
2.提升机组装：在基础完成后，按照提供的设计图纸，进行提升机的组装工作，注意安装的顺序和方法，确保各部件正确安装到位。
3.电气连接：提升机通常需要电气控制，对电气系统的连接和调试工作至关重要，确保电路连接正确、安全可靠。
4.调试运行：施工完成后，进行提升机的调试工作，确保提升机运行正常，各部件功能齐全。
5.安全检查：最后对整个提升机设备进行一次全面的安全检查，确保施工质量达到标准，保障操作安全。
施工注意事项•施工人员需具备相关知识和经验，遵守安全操作规程，戴好安全帽等防护装备。
•施工过程中，严格按照设计要求进行，不得私自更改设计，造成设备损坏或安全事故。
•施工现场需保持整洁有序，杜绝杂物和易燃物料，确保施工安全。
施工总结提升机施工作为重要的工业设备安装工程，对施工质量具有重要影响。
通过科学合理的施工方案和严格遵守施工过程中的安全规定，可以保证提升机设备的安全稳定运行，延长其使用寿命，提高生产效率。
希望施工人员在工作中严格执行施工方案，确保设备的安全可靠运行。
物料提升机基础施工方案
物料提升机基础施工方案一、工程概况一期工程分为门诊部、医技部和住院部三个部分，地下一层相互连通，地上由6个钢连廊连接，门诊部地上4层，医技部地上1层，住院部地上10层。
其中门诊部和医技部为框架结构，住院部为框剪结构。
二、施工升降机主要技术参数：吊笼重：355kg额定载重：1500kg整机重量：2685 kg其它配件忽略三、基础设计、计算1、设计思路①根据楼层实际面积情况，门诊部安装两台SSE150型物料提升机。
考虑使用高度为22m左右（上屋面层）。
②人货电梯基础部分设置在回填土方之上，回填土部分换填500mm厚的碎石作为基础承载面，承台设计尺寸为：3400mm×800mm×500mm。
基础施工时按照平面图中定位尺寸预埋电梯预埋件。
基础周围做200宽排水沟，并在承台旁设置500×500mm集水井，便于承台排水。
2、基础荷载计算①SSE150型物料提升机自重：G＝吊笼自重+载重+导轨架自重=355＋1500＋2×7×95=3185 kg② 基础承载：P=G ×2×9.8 =62.43 kN 其中动载系数取2。
③ 基础设计承载力：P ＝62.43 kN④ 物料提升机基础承台自重：G2=（3.4×0.8×0.5）×25 KN/m3×1.2=40.8KN 。
基础地面承载力计算：按照《SSE 型物料提升机使用手册》要求混凝土基础板下地面的承载力应大于0.15Mpa现场实际混凝土基础板下地面为500mm 厚的碎石换填层。
依据《建筑地基处理技术规范-JGJ 79-91》地面承载力为0.3 Mpa ＞0.15Mpa ，满足要求。
⑤ 承台基础验算：验算基底压力 W MA G F P ±+=)(min max,其中：G 为基础自重设计值=40.8KNA 基础底面积=3.4×0.8=2.72 m2本基础仅考虑竖向荷载，弯距不予计算，取M=0Pmax,min=(62.43 kN+40.8KN)/（3.4×0.8）=39.95kN/m2=0.038Mpa < f=0.3Mpa 满足要求⑥ 受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
物料提升机基础施工方案
物料提升机基础施工方案物料提升机是工业生产中常见的一种机械设备，其作用是将物料从低处提升到高处。
在物料输送和储存过程中，物料提升机扮演了非常重要的角色，并被广泛应用于粮食、化工、建材等行业中。
下面为大家介绍物料提升机基础施工方案。
一、基础施工前的准备1.根据物料提升机的设计图纸，确定施工场地的位置和范围2.需要准备的材料：水泥、碎石、沙子、钢筋等3.准备所需要的工具：振动棒、水平仪、钢筋切割机、混泥土搅拌机、铁锤、钳子等4.施工前需要对现场进行测量和勘察，确保地基的承载力符合物料提升机的要求。
5.确保施工现场有足够的空间，以便施工机械和运输车辆的进出。
二、基础施工方案1.基础准备工作：将场地清理干净，拆除障碍物。
2.打桩：确定墩柱位置后，利用振动钻或水泥钻进行预先钻孔，深度一般不小于2米。
3.搭建钢筋架：依据设计图纸要求的尺寸及钢筋直径进行制作，确保钢筋排布密度合理。
4.混泥土浇筑：从桩顶板到牛腿处，进行固定支撑的混凝土浇筑。
混凝土材料的掺和比按照设计图纸的要求进行配比。
5.钢板安装：进行钢板安装前，要将基础混凝土表面平整处理。
钢板四周需要进行密封处理，以免混凝土浇筑时钢板与混凝土粘接。
6.基础验收：基础施工完毕后，进行初步验收，检查基础施工质量是否符合要求，如有问题进行调整处理。
三、物料提升机的安装1.组装：物料提升机由多个零部件组成，按照图纸要求进行组装。
2.安装：将组装好的物料提升机安装在基础上，注意机器与基础的固定连接。
3.电气接线：接上电源线，进行电气调试，调节物料提升机各项参数，确保其正常运行。
四、完工验收1.对物料提升机进行全面检查，确保功能正常，没有任何质量和安全问题。
2.对施工现场进行清理和拆除，并对废弃物品进行妥善处理，确保施工现场整洁。
3.验收合格后，办理物料提升机使用手续。
以上就是物料提升机基础施工方案的介绍，基础的施工过程看似简单，实则要严谨专业，才能确保整个安装的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 工程概况 (1)2 物料提升机基础加固方法及荷载计算 (1)3 满堂脚手架加固计算书 (2)1 工程概况万达文化旅游城B2-1地块位于市滨湖区太湖新城，基地西临长广溪湿地公园，东邻蠡湖大道，北侧为B1地块。
项目由13栋 6层多层住宅(局部 7层)、2栋1层沿街商业及一座整体一层地下车库组成(无人防)，小区总建筑面积约为83608m2，其中地上 47568m2，地下36040m2。
建筑物高度21.4米。
施工物料提升机安装高度24米。
本工程±0.000相当于绝对标高4.800m。
工程名称：XDG-2014-42号地块开发建设项目B2-1施工工程建设单位：万达城投资设计单位：中国建筑设计研究院监理单位：省建设监理勘察单位：市民用建筑总包单位：中建八局第设SS100施工物料提升机是一种主要在建筑施工中用于提升物料的货用垂直运输设备。
它是由一只吊笼，在卷扬机构的牵引下，沿标准节导轨作上下垂直运动来达到运送物料的目的。
吊笼的额定载重量为800KG，额定提升速度为25m/min，整机的独立高度为12m，通过附墙最大安装高度可达60M。
同时，该机还配备有停靠装置、上下限位装置、防断绳装置、电器连锁装置。
因此，SS100施工物料提升机是中低层建筑施工中理想的一种快捷、安全、高效、经济的建筑施工设备。
因物料提升机基础座落在地下一层车库顶板上，顶板结构板厚250mm。
为保证地下室底板具有足够的承载力，确保物料提升机的使用安全，对物料提升机布置的位置，在地下室车库底板与施工升降机基础承台间进行支撑加固。
2 物料提升机基础加固方法及荷载计算根据施工升降机说明书，选用基础尺寸为3.5mX3m，基础板厚为300mm，基础配14200双层双向钢筋，混凝土强度等级为C30。
在升降机基础部位3.5mX3m围的地下车库用Ф48X3.0mm钢管盘扣搭设满堂脚手架支撑体系作为对地下室顶板加固。
加固做法：（1）采用Ф48X3.0钢管盘扣满堂搭设，由立杆、横杆、纵横向剪刀撑等杆件组成受力体系，节点采用铸铁扣件，顶部采用木方顶托或钢管支撑，脚手架搭设高度为3.75m。
（2）导轨架底部应力加固区域立杆纵距0.9m，立杆横距0.9m，，其余周边部位立杆纵距0.9m，立杆横距0.9m，步距1.5m，扫地杆满布，距离地面200mm。
（3）排架的四个外立面均连续布置剪刀撑。
每组剪刀撑跨越立杆根数为4-7根，斜杆与地面夹角在45-60︒之间。
（4）排架周边凡有框架柱处，每两步设一道拉结杆，采用钢管与扣件对排架与框架柱进行拉结。
（5）次楞采用40X90木方，间距300mm，主楞采用双钢管，采用顶托顶撑。
SS100物料提升机地面承载计算：1、地下室顶板施工活载5kn/m22、安装高度24m时，钢结构总重约：3100kg=30380N3、物料重：1000kg=9800N4、基础混凝土重：1.25m3×2.3=2.875t=28175N总重：30380+9800+28175=68355N4.基础承载面积：3.12m2=3.12×106mm2故地面承载：P=68355/(3.12×106)=0.022N/ mm2 (MPa)=22KN/m2物料提升机基础承载P=231KN3 满堂脚手架加固计算书为保证现场结构安全，本工程计算按立杆纵横间距为0.9m计算，满足承载力要求。
