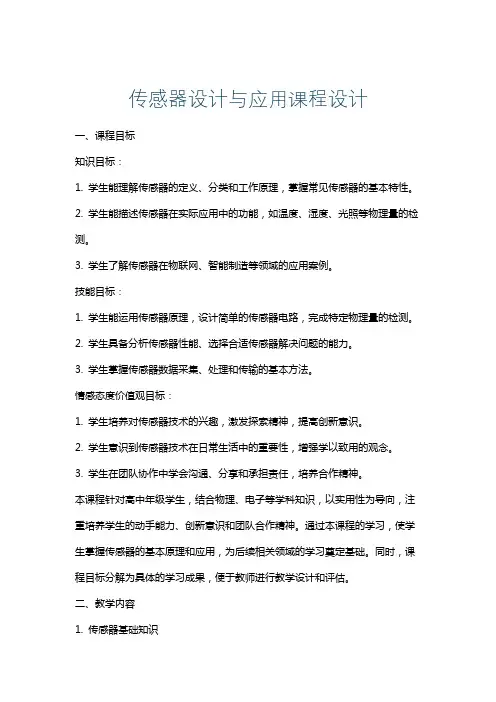

传感器设计与应用课程设计
传感器设计与应用课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类和工作原理，掌握常见传感器的基本特性。
2. 学生能描述传感器在实际应用中的功能，如温度、湿度、光照等物理量的检测。
3. 学生了解传感器在物联网、智能制造等领域的应用案例。
技能目标：1. 学生能运用传感器原理，设计简单的传感器电路，完成特定物理量的检测。
2. 学生具备分析传感器性能、选择合适传感器解决问题的能力。
3. 学生掌握传感器数据采集、处理和传输的基本方法。
情感态度价值观目标：1. 学生培养对传感器技术的兴趣，激发探索精神，提高创新意识。
2. 学生意识到传感器技术在日常生活中的重要性，增强学以致用的观念。
3. 学生在团队协作中学会沟通、分享和承担责任，培养合作精神。
本课程针对高中年级学生，结合物理、电子等学科知识，以实用性为导向，注重培养学生的动手能力、创新意识和团队合作精神。
通过本课程的学习，使学生掌握传感器的基本原理和应用，为后续相关领域的学习奠定基础。
同时，课程目标分解为具体的学习成果，便于教师进行教学设计和评估。
二、教学内容1. 传感器基础知识- 传感器的定义、分类和工作原理- 常见传感器（温度、湿度、光照、声音等）的特性分析2. 传感器设计与应用- 传感器选型与电路设计- 传感器在物联网、智能制造等领域的应用案例- 传感器数据采集、处理和传输方法3. 实践操作与案例分析- 设计简单的传感器电路，实现温度、湿度等物理量的检测- 分析传感器性能，针对实际问题进行传感器选型和方案设计- 介绍传感器在生活中的实际应用案例，如智能家居、环境监测等教学内容依据课程目标，结合教材相关章节进行组织。
教学大纲明确以下安排和进度：第一周：传感器基础知识学习，了解传感器的定义、分类和工作原理，分析常见传感器的特性。
第二周：传感器设计与应用，学习传感器选型、电路设计，探讨传感器在各个领域的应用。
第三周：实践操作与案例分析，动手设计传感器电路，分析性能，学习传感器在生活中的应用。
传感器实训课程设计
传感器实训课程设计一、课程目标知识目标：1. 让学生理解传感器的基本原理，掌握不同类型传感器的功能、特点及应用场景。
2. 使学生掌握传感器实训操作流程，了解传感器在实际工程项目中的应用。
3. 帮助学生了解传感器技术在智能控制系统中的重要性，理解传感器与物联网技术的关系。
技能目标：1. 培养学生动手操作传感器的能力，能够独立完成传感器实训任务。
2. 培养学生分析传感器数据、处理传感器故障的能力，提高问题解决能力。
3. 培养学生团队协作能力，能够在小组项目中共同完成任务。
情感态度价值观目标：1. 激发学生对传感器技术的兴趣，提高学习积极性，培养科技创新意识。
2. 培养学生严谨的科学态度，养成良好的实验操作习惯。
3. 增强学生的环保意识，认识到传感器在节能减排方面的作用，培养学生的社会责任感。
课程性质：本课程为实践性课程，注重培养学生的动手能力和实际操作技能。
学生特点：学生具备一定的物理知识和电子技术基础，对传感器技术有一定了解，但实际操作经验不足。
教学要求：结合学生特点，课程设计应注重理论与实践相结合，充分调动学生的积极性，提高学生的实践操作能力。
在教学过程中，关注学生的个体差异，鼓励学生互相学习、共同进步。
通过课程学习，使学生达到上述课程目标，为后续相关课程和实际工作打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 传感器原理及分类：介绍传感器的基本原理，如光电效应、磁电效应等；讲解不同类型传感器，如温度传感器、湿度传感器、压力传感器等的工作原理和应用场景。
2. 传感器实训操作：详细讲解实训操作流程，包括传感器选型、安装、调试及数据采集等环节。
3. 传感器应用案例分析：结合教材案例，分析传感器在智能家居、工业自动化、环境监测等领域的应用。
4. 传感器与物联网技术：介绍传感器技术与物联网的关系，探讨传感器在物联网系统中的作用。
5. 传感器故障处理与数据分析：教授学生如何分析传感器数据，处理常见故障，提高传感器使用效果。
传感器技术的课程设计
传感器技术的课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类和工作原理，掌握传感器在工程和日常生活中的应用。
2. 学生能够描述不同类型传感器的特点，例如温度传感器、压力传感器、光传感器等，并解释其工作过程。
3. 学生能够运用传感器的基本原理，分析简单电路中传感器的功能及相互协作的关系。
技能目标：1. 学生通过实验操作和数据分析，培养实际操作传感器和处理信息的能力。
2. 学生能够设计简单的传感器应用电路，解决实际问题，提升创新实践能力。
3. 学生通过小组合作，学会交流想法、分享信息，提高团队协作能力。
情感态度价值观目标：1. 学生通过学习传感器技术，激发对物理科学的兴趣，培养探究精神和创新意识。
2. 学生能够在学习过程中认识到传感器技术对于社会发展的重要性，增强社会责任感和使命感。
3. 学生通过课程学习，培养细心观察生活、发现问题的习惯，形成科学、严谨的学习态度。
二、教学内容本课程以《物理》课本中传感器技术相关章节为基础，涵盖以下教学内容：1. 传感器技术概述：介绍传感器的定义、作用、分类和工作原理，结合实际案例展示传感器的应用领域。
2. 常见传感器及其特性：- 温度传感器：热敏电阻、热电偶等；- 压力传感器：应变片、硅压阻等；- 光传感器：光敏电阻、光电二极管等；- 其他传感器：湿度传感器、磁敏传感器等。
3. 传感器应用电路设计：- 简单传感器电路分析；- 传感器信号处理方法；- 结合实际问题，设计简单的传感器应用电路。
4. 传感器实验操作与数据分析：- 安排实验课程，让学生动手操作传感器；- 收集、整理和分析实验数据，培养学生实际操作能力和数据处理能力。
5. 传感器技术发展趋势与未来展望：- 介绍传感器技术的发展趋势；- 探讨传感器技术在未来各领域的应用前景。
教学内容安排和进度：第一课时：传感器技术概述；第二课时：常见传感器及其特性；第三课时：传感器应用电路设计；第四课时：传感器实验操作与数据分析；第五课时：传感器技术发展趋势与未来展望。
传感器课程设计设计报告
课程设计题目电子体温计设计一、课程设计的背景与摘要温度是一个十分重要的物理量，对它的测量与控制有十分重要的意义。
随着现代工农业技术的发展及人们对生活环境要求的提高，人们也迫切需要检测与控制温度。
温度控制电路在工农业生产中有着广泛的应用。
日常生活中也可以见到，如电冰箱的自动制冷，空调器的自动控制等等。
利用热敏电阻器和惠斯通电桥制作一个电子体温计，也可以演示自动控制电路的工作原理。
现代信息技术的三大基础是信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)。
传感器属于信息技术的前沿尖端产品，尤其是温度传感器被广泛用于工农业生产、科学研究和生活等领域，数量高居各种传感器之首。
因此传感器在此电子体温计的制作中起了重要的作用。
传统的玻璃水银（汞）体温计不仅使用不便，而且还存在着安全隐患。
这种体温计依靠体温的传导使汞柱的热胀冷缩的影响下伸缩而发生长度变化，因此其惰性大，获取体温平衡值的等待时间较为长久。
婴幼儿好动，测量体温大多不愿默契配合，用玻璃水银体温计给婴幼儿测量体温具有一定的危险性。
体温计水银囊的玻壳薄脆易碎，一旦被不慎咬碎，极易导致汞的外泄污染与中毒。
一支普通水银体温计内的汞含量约为2g，足以污染800L的水；汞只需0.3g的微量便能对成人的身体赞成致命的伤害。
人体一旦吸入大量的甲基汞，将有丧命之虞，如果摄入遭到汞污染的水或食物，将严惩损害神经系统，孕妇也将因此而产下畸形儿……鉴于水银体温计破裂会危及人体健良乃至宝贵的生命，欧美各国从上世纪末就已纷纷宣布禁止使用与销售水银体温计，并换代升级为安全环保的电子体温计。
电子体温计在国内也正在逐渐成为水银体温计的升级替代品。
2003年以来流行的“非典”、“甲流”等呼吸系统传染性疾病给中国和世界带来了无尽的痛苦和灾难。
这类疾病的主要病征之一就是发烧。
为此，许多车站、码头、学校、企事业单位、医务点均以测量体温作为判断是否得了“甲流”等疾病的前提。
传感器课程设计20页
传感器课程设计20页一、教学目标本课程的教学目标是使学生掌握传感器的基本原理、性能和应用方法，培养学生动手能力和创新思维，提高学生对传感器技术的认识和理解。
知识目标：了解传感器的基本概念、分类和特性；掌握传感器的选型、安装和调试方法；了解传感器在自动化系统和智能制造中的应用。
技能目标：能够根据实际需求选择合适的传感器，进行电路设计和系统集成；能够使用传感器进行数据采集和分析，解决实际问题。
情感态度价值观目标：培养学生对科技创新的兴趣和热情，提高学生责任感和社会使命感，使学生认识到传感器技术在现代社会中的重要性。
二、教学内容本课程的教学内容主要包括传感器的基本原理、性能参数和应用领域。
1.传感器的基本原理：电阻式、电容式、电感式、霍尔效应、光电效应等传感器的原理和特点。
2.传感器的性能参数：灵敏度、迟滞、重复性、线性度、分辨力等参数的定义和计算。
3.传感器的应用领域：工业自动化、智能交通、生物医学、环境监测等领域的传感器应用案例。
4.传感器选型、安装和调试：根据实际需求选择合适的传感器，了解传感器的安装和调试方法。
5.传感器与微处理器的接口技术：了解传感器与微处理器的接口方式，掌握接口电路的设计方法。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。
1.讲授法：通过教师讲解，使学生掌握传感器的基本原理和性能参数。
2.讨论法：引导学生参与课堂讨论，提高学生对传感器应用案例的分析和评价能力。
3.案例分析法：分析实际应用案例，使学生了解传感器在各个领域的应用，提高学生的实践能力。
4.实验法：学生进行实验，使学生掌握传感器的选型、安装和调试方法，培养学生的动手能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用国内权威出版社出版的传感器教材，保证课程内容的科学性和系统性。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作PPT、视频等多媒体资料，提高课堂教学效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器原理及应用课程设计报告
题目：电视机遥控器检测仪
*名：***
系别：电子科学系
班级：08电科（1）班
学号：*********
日期：2010年12月28日
指导老师：***
1.光电三极管工作原理
光电三极管是在光电二极管的基础上发展起来的光电器件，它本身具有放大功能。
常见的光电三极管外形如图l所示，文字符号表示为VT或V。
目前的光电三极管是采用硅材料制作而成的。
这是由于硅元件较锗元件有小得多的暗电流和较小的温度系数。
硅光电三极管是用N型硅单晶做成N—P—N 结构的。
管芯基区面积做得较大，发射区面积却做得较小，入射光线主要被基区吸收。
与光电二极管一样，入射光在基区中激发出电子与空穴。
在基区漂移场的作用下，电子被拉向集电区，而空穴被积聚在靠近发射区的一边。
由于空穴的积累而引起发射区势垒的降低，其结果相当于在发射区两端加上一个正向电压，从而引起了倍率为β+1(相当于三极管共发射极电路中的电流增益)的电子注入，这就是硅光电三极管的工作原理。
光电三极管现已发展成为一类特殊的半导体隔离器件。
它体积小、寿命长、无触点、抗干扰、能隔离,并具有单向信号传输和容量连接等功能。
美、日两国生产的以红外发光三极管和光敏器件管组成的器件为主,该类器件大约占整个美、日两国生产的全部光电耦合器的60%左右。
因为这种类型的器件不仅电流传输效率高（一般为7～30%）,而且响应速度比较快（2～5μs）,因而能够满足大多数应用场合要求。
日本横河电机公司用GaAsP红外发光二极管作输入端,PIN光电二极管作接收端制成的三种高速光电耦合器的绝缘电压都在3000伏以上,其中5082—43610型超高速数字光电三极管和5082—4361型高共模抑制型光电三极管的响应速度均可达到10Mb/s,它们的电流传输效率高达60%以上。
美国莫托罗拉公司生产的4N25、4N26、4N27型光电耦合器属于三极管输出型光电耦合器[2],这种光电耦合器具有很高的输入、输出绝缘性能,其频率响应可达300kHz,而开关时间只有几微秒。
光电三极管在多种电子设备中的应用非常广泛。
随着数字通信技术的迅速发展以及光隔离器和固体继电器等自动控制部件在机械工业中应用的不断扩大,特别是微处理机在各个领域中的应用推广（有时一台微机上的用量可达十几个甚至上百个）和产品性能的逐步提高,光电耦合器的应用市场将日益扩大,同时,其社会交流和经济交流也一定会十分显著。
今后,光电三极管将向高速化、高性能,小体积,轻重量的方向发展。
2.光电三极管概念及识别管脚方法
光电三极管也是一种晶体管，它有三个电极。
当光照强弱变化时，电极之间的电阻会随之变化。
光电三极管是在光电二极管的基础上发展起来的光电器件，它本身具有放大功能。
常见的光电三极管外形如图所示，文字符号表示
为VT或V。
光电三极管的管脚识别：
对于金属壳封装的，金属下面有一个凸块，与凸块最近的那只脚为发射极e。
如果该管仅有两只脚，那么剩下的那条脚则是光电三极管的集电极c；假若该管有三只脚，那么与e脚最近的则是基极b，离e脚远者则是集电极c。
对环氧平头式、微型光电三极管的管脚识别方法是这样的：由于这两种管子的两只脚不一样，所以识别最容易——长脚为发射极e，短脚为集电极C 。
倘若有一只已经使用过的光电三极管，管壳上的字样无法辩认，甚至无法知道它是光电三极管还是光电二极管。
这又该怎样辨别呢?
取一块万用表，拨至R×lk档。
设待测管为一只光电三极管(例如3Du23)。
首先把该管放在暗处，负表笔接集电极c，正表笔接发射极e，表针微微摆动；再把该管放在光线很强的地方，这时会发现接收到的光线愈强，表针指示的阻值越小．一直降到几千欧。
这时可再将万用表拨到R×100Ω档，若阻值降到几百欧，则此管为光电三极管，否则就是光电二极管。
倘若测试结果与上述不符，则有可能是表笔接错，可将表笔互换一下再测。
这里顺便提一下：光电二极管的正向电阻值，即使在无光照时也会与普通二极管一样是数干欧，而光电三极管在无光照时，不论万用表表笔是以何种方式接管脚，其阻值都是很大的。
此外，不得使用万用表的R×lΩ、R×10Ω档测量光电三极管。
常见光电三极管有3DU0～7型、3DU11～51型以及硅光电三极管组合件。
在图1中，有的硅光电三极管只有两只脚，这是由于在制作时，基极b没有引出的缘故。
硅光电三极管组合件是将10只或15只光电三极管，采用集成电路工艺，利用双列直插式外壳封装而成。
在外壳上，每只光电三极管都有一个玻璃窗口。
3.NE555
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
a. NE555的特点有：
1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：
图1-2 NE555接脚图
ne555的结构图
Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
参数功能特性：
•供应电压4.5-18V
•供应电流3-6 mA
•输出电流225mA (max)
•上升/下降时间100 ns
.NE555的相关应用: NE555的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器(Astable Multivibrator)。
4.光电三极管制作的电视机遥控器检测仪
该仪器电路图如下图所示，它由NE555时基电路，电阻R，电容C，光电三极管VT以及小灯泡ZD等组成的一个简单的比较器电路。
此电路接通电源后，电阻R使NE555的②，⑥脚为高电平，输出脚③脚为低电平，小灯泡ZD不发光。
当光敏三极管受光照射后导通使NE555内部电路翻转，③脚输出高电平，小灯泡ZD发光。
在电视遥控器检修好后，对着光电三极管按下按键，如果小灯泡快速闪亮，则表明遥控器已修好，如果按某个按键小灯泡不亮，则表明按键接触不好。
5.总结
经过这次传感器课程设计，我加强了自己的动手能力，提高了自己发现问题，处理问题，解决问题的能力，通过理论跟实践的有效结合，我发现了传感器的乐趣所在，激发了我学习课程的热情，虽然中途也出现了问题，但毕竟最后完成了题目的要求，提高了自己的信心。
